वायवीय घटक मालिका

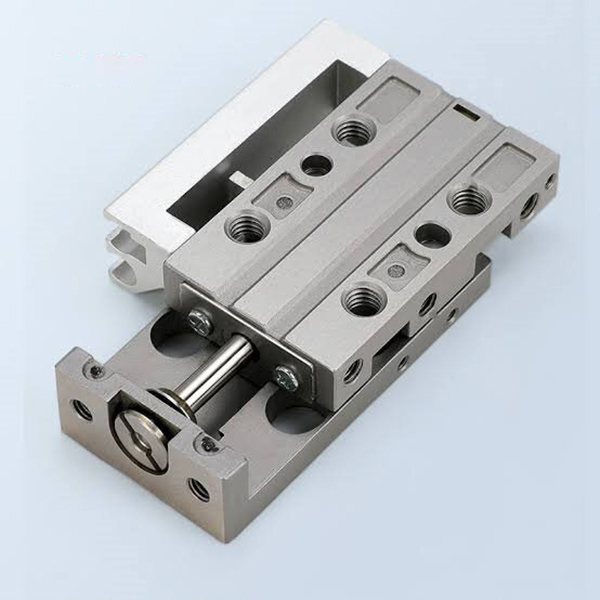

SOLH MXJ अल्ट्रा-कॉम्पॅक्ट उच्च-परिशुद्धता वायवीय स्लाइड टेबल SMC MXJ मालिकेसह बदलण्यायोग्य आहे. एकात्मिक स्टेनलेस स्टील बॉल रेखीय मार्गदर्शकासह सुसज्ज, ते 0.005mm ची समांतर अचूकता आणि पुनरावृत्ती स्थिती अचूकता ±0.01mm मिळवते. अल्ट्रा-थिन लाइटवेट बॉडी वरच्या, खालच्या आणि बाजूच्या तीन बाजूंनी माउंटिंगला समर्थन देते, MXQ स्लाइड टेबलपेक्षा 30%~50% लहान. बोर आकार φ4.5~16mm, ड्युअल-एंड रबर बफरसह सुसज्ज आणि 0~5mm समायोज्य स्ट्रोकसाठी पर्यायी मेटल लिमिटर. सममितीय डिझाइन पाइपिंग आणि सेन्सर्सचे डावी-उजवीकडे अदलाबदल करण्यास सक्षम करते, तेल-मुक्त स्वच्छ वातावरणासाठी योग्य. स्थिर उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक हालचाली करण्यास सक्षम, 3C मायक्रो हँडलिंग, ऑप्टिकल तपासणी, सूक्ष्म असेंबली आणि कॉम्पॅक्ट वैद्यकीय ऑटोमेशन उपकरणांमध्ये मायक्रॉन-स्तरीय रेखीय गतीसाठी व्यापकपणे स्वीकारले जाते.

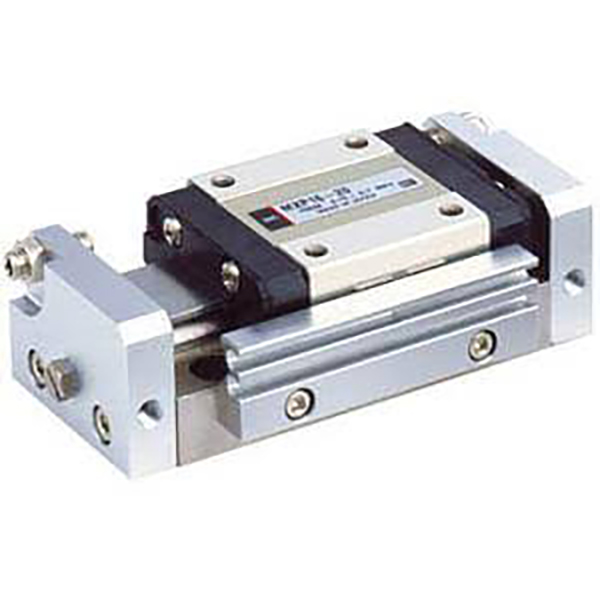

SOLH MXP अल्ट्रा-हाय प्रिसिजन वायवीय स्लाइड टेबल SMC MXP मालिकेसह अदलाबदल करण्यायोग्य आहे. हे इंटिग्रेटेड मार्टेन्सिटिक स्टेनलेस स्टील बॉडी आणि बिल्ट-इन बॉल रेखीय मार्गदर्शकाचा अवलंब करते, 0.004mm प्रवास समांतरता प्राप्त करते, ±0.03° पर्यंत घूर्णन त्रुटी आणि पुनरावृत्ती स्थिती अचूकता ±0.01mm. अल्ट्रा-नॅरो कॉम्पॅक्ट बॉडी MXJ मॉडेल्सपेक्षा 10%~20% स्लिम आहे, तीन बाजूंच्या माउंटिंग आणि स्विच करण्यायोग्य अक्षीय/लॅटरल पाइपिंगला सपोर्ट करते. मानक रबर बफर, पर्यायी मेटल लिमिटर आणि φ8 आणि त्यावरील हायड्रॉलिक बफरसह सुसज्ज बोर आकार φ6~16mm. हे तेल-मुक्त स्वच्छ वातावरण आणि स्थिर उच्च-वारंवारता आवर्तनास समर्थन देते. ऑप्टिकल तपासणी, चिप बाँडिंग, सूक्ष्म घटक असेंब्ली आणि प्रीमियम वैद्यकीय उपकरणे यासारख्या कठोर गती अचूकतेची आवश्यकता असलेल्या मर्यादित-स्पेस ऑटोमेशन स्टेशनसाठी आदर्श.

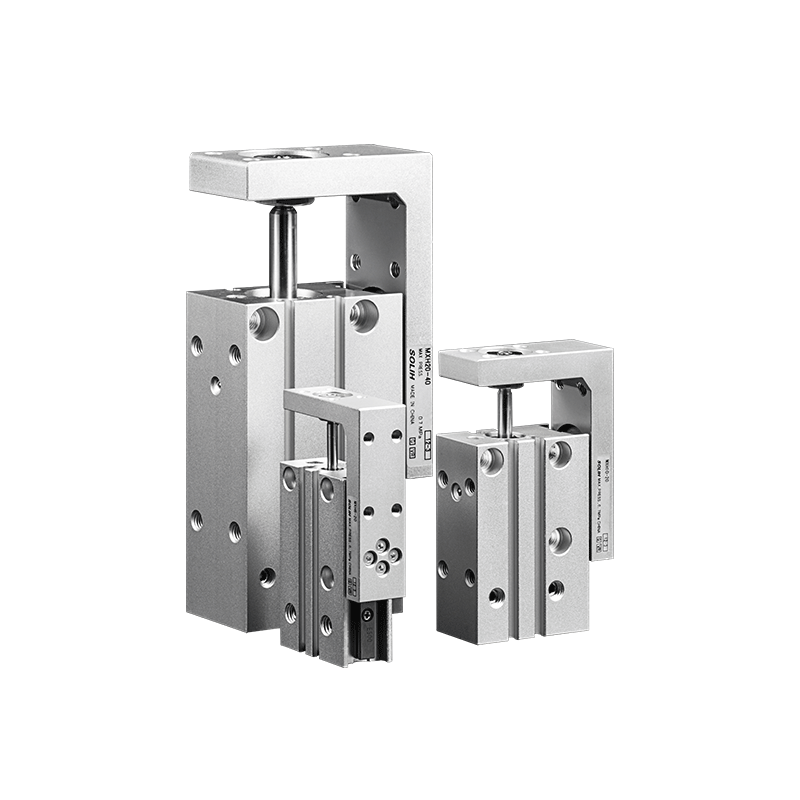

SOLH MXH अरुंद कॉम्पॅक्ट वायवीय स्लाइड सारणी SMC MXH मालिकेसह अदलाबदल करण्यायोग्य आहे. ड्युअल पिस्टनने चालविलेले आणि सर्कुलटिंग बॉल गाइड रेलने सुसज्ज, ते दाट बाजू-बाय-साइड लेआउटसाठी योग्य अल्ट्रा-नॅरो बॉडी स्वीकारते. यात पारंपारिक MXU स्लाइड्सच्या सुमारे 6 पट परवानगीयोग्य टॉर्कसह उत्कृष्ट अँटी-ऑफसेट आणि अँटी-टॉर्शन क्षमता, पुनरावृत्ती स्थिती अचूकता ±0.02 मिमी आणि 60 मिमी पर्यंत कमाल मानक स्ट्रोक आहे. 4-दिशा माउंटिंग आणि 3-साइड पाइपिंगला सपोर्ट करणारे, हे अंगभूत चुंबकासह येते जे विविध चुंबकीय स्विचेस, ड्युअल-एंड रबर बफरसह सुसंगत आहे आणि सतत तेल-मुक्त ऑपरेशन सक्षम करते. बोर आकार φ6~20mm, 3C घटकांच्या मध्यम-सुस्पष्टता लाँग-स्ट्रोक उच्च-फ्रिक्वेंसी हस्तांतरणासाठी आणि जागा-मर्यादित ऑटोमेशन उपकरणांमध्ये कॅन्टिलिव्हर किंवा एकतर्फी लोड अंतर्गत लहान प्लास्टिक भागांसाठी मोठ्या प्रमाणावर वापरले जाते.

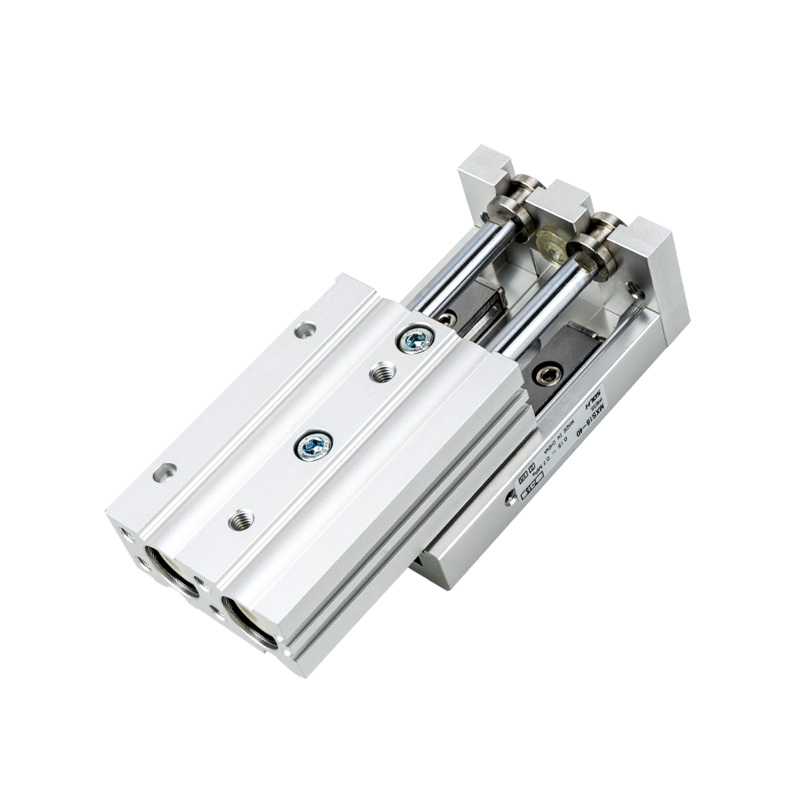

SOLH MXS उच्च-कडकपणा एकात्मिक वायवीय स्लाइड टेबल SMC MXS मालिकेसह पूर्णपणे बदलण्यायोग्य आहे. हे शून्य-क्लिअरन्स हालचालीसाठी ड्युअल-पिस्टन ड्रायव्हिंग आणि प्रीलोडेड क्रॉस रोलर गाईड रेलचा अवलंब करते, त्याच बोअरसह सिंगल-सिलेंडर स्लाइड्सच्या दुप्पट जोर देते आणि ±0.01 मिमी पर्यंत पोझिशनिंग अचूकता पुन्हा देते. अल्ट्रा-थिन इंटिग्रेटेड स्ट्रक्चर स्प्लिट सिलेंडर आणि बाह्य मार्गदर्शक सेटच्या तुलनेत 30% ~ 50% इंस्टॉलेशन स्पेस वाचवते. पोझिशनिंग पिन होल (तळाशी, बाजू आणि अक्षीय) सह तीन बाजूंनी माउंटिंग समर्थित आहे. मानक स्ट्रोक 10~150mm, पर्यायी 0~5mm स्ट्रोक ऍडजस्टरसह बोर आकार φ6~25mm. अंगभूत चुंबक चुंबकीय स्विचेस बसते आणि तेल-मुक्त ऑपरेशन सक्षम करते. सेमीकंडक्टरमध्ये उच्च-कठोरता, उच्च-परिशुद्धता रेखीय हस्तांतरण, 3C अचूक असेंबली आणि ऑप्टिकल घटक संरेखन स्टेशनसाठी मोठ्या प्रमाणावर वापरले जाते.

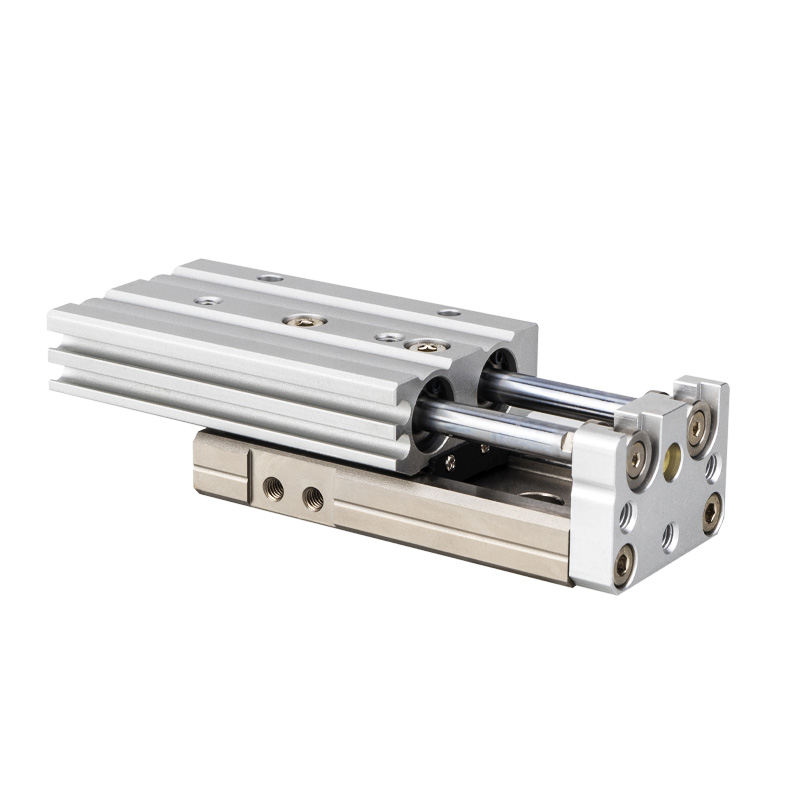

SOLH MXQ किफायतशीर वायवीय स्लाइड सारणी SMC MXQ मालिकेसह अदलाबदल करण्यायोग्य आहे. हे ड्युअल-पिस्टन ड्रायव्हिंग आणि नॉन-प्रीलोडेड रीक्रिक्युलेटिंग बॉल गाइड रेलचा अवलंब करते, MXS पेक्षा कमी उंची आणि हलक्या वजनासह अल्ट्रा-थिन लाइटवेट इंटिग्रेटेड युनिट म्हणून तयार केले जाते, ±0.02mm ची पुनरावृत्ती स्थिती अचूकता प्राप्त करते. पोझिशनिंग पिन होल (तळाशी, बाजू आणि अक्षीय) सह तीन बाजूंनी माउंटिंग उपलब्ध आहे. बोर आकार φ6~25mm, मानक स्ट्रोक 10~150mm, पर्यायी 0~5mm स्ट्रोक ऍडजस्टर. अंगभूत चुंबक चुंबकीय स्विचेस बसते आणि तेल-मुक्त ऑपरेशनला समर्थन देते. एक किफायतशीर मूलभूत रेखीय ॲक्ट्युएटर म्हणून, हे बजेट-संवेदनशील प्रकल्पांमध्ये बसते आणि लहान इलेक्ट्रॉनिक आणि प्लास्टिक भाग आणि मानक-परिशुद्धता स्वयंचलित असेंबली लाईन्सच्या लाइट-लोड उच्च-फ्रिक्वेंसी हस्तांतरणासाठी मोठ्या प्रमाणावर वापरले जाते.

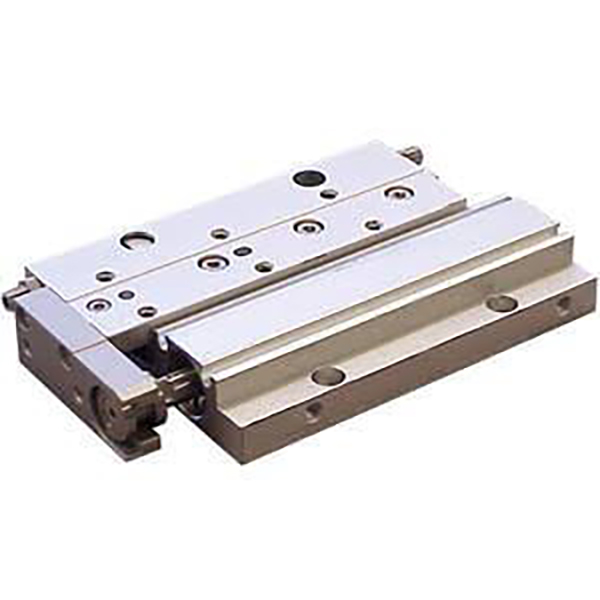

SOLH Richge MXF अल्ट्रा-थिन हाय-रिजिडिटी वायवीय स्लाइड टेबल SMC MXF मालिकेसह बदलण्यायोग्य आहे. सिलिंडर आणि क्रॉस रोलर मार्गदर्शक समांतर MXS मॉडेलच्या तुलनेत शरीराची उंची 40% ने कमी करून समांतर व्यवस्था केली आहे, मर्यादित अनुलंब मंजुरीसह ऑटोमेशन उपकरणांसाठी आदर्श आहे. हे पोझिशनिंग पिन होल, रिपीट पोझिशनिंग अचूकता ±0.02 मिमी, बोर आकार φ8~20 मिमी आणि कमाल मानक स्ट्रोक 100 मिमीसह वरच्या आणि खालच्या दुहेरी माउंटिंगला समर्थन देते. मानक, पर्यायी X10/X11 स्ट्रोक समायोजक आणि हायड्रॉलिक बफर म्हणून ड्युअल-एंड पॉलीयुरेथेन बफरसह सुसज्ज. अंगभूत चुंबक चुंबकीय स्विचसह कार्य करते आणि तेल-मुक्त लाँग-सायकल ऑपरेशन सक्षम करते. 3C मॉड्यूल हाताळणी, अचूक दाबणे आणि स्टेशन स्विचिंग सारख्या मध्यम-लोड लाँग-स्ट्रोक हस्तांतरणासाठी मोठ्या प्रमाणावर वापरले जाते.

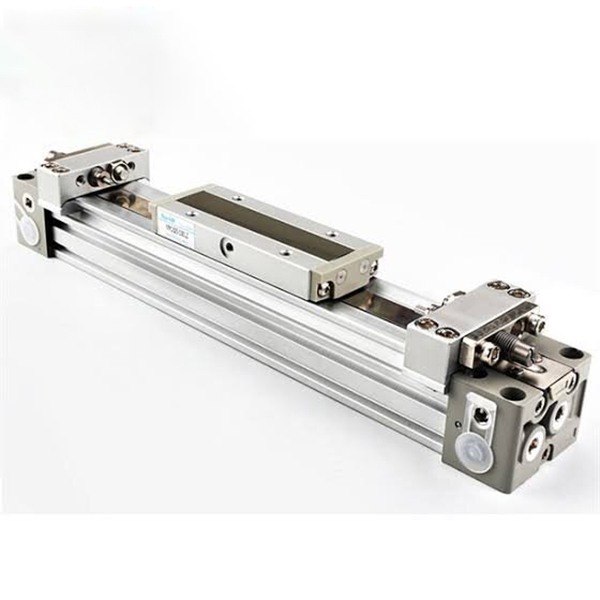

SOLH MY1B यांत्रिकरित्या जोडलेले बेसिक रॉडलेस सिलिंडर संबंधित SMC मॉडेल्ससह पूर्ण अदलाबदलक्षमता प्राप्त करते. आतील सीलिंग बेल्ट आणि बाहेरील डस्ट-प्रूफ बेल्टसह सुसज्ज, हे बाह्य पिस्टन रॉड रद्द करते, ज्याची एकूण स्थापना लांबी प्रभावी स्ट्रोकच्या जवळ आहे आणि टाय रॉड सिलेंडरच्या तुलनेत 50% पेक्षा जास्त लेआउट जागा वाचवते. बोअरचा आकार φ10 ते 100mm पर्यंत असतो आणि कमाल स्ट्रोक 5000mm पर्यंत असतो. स्लाइड टेबल उत्कृष्ट वाकण्याच्या प्रतिकारासह पिस्टनसह कठोरपणे जोडलेले आहे, ज्यामुळे हलके भारांखाली सहायक मार्गदर्शकांशिवाय थेट लोड माउंट केले जाऊ शकते. चार-दिशा पाइपिंग (समोर, मागील, बाजू, तळ) उपलब्ध आहे; मॉडेल φ25~40 17% वजन कमी करतात. स्टँडर्ड बिल्ट-इन ॲडजस्टेबल एअर कुशन, पर्यायी बाह्य हायड्रॉलिक बफर आणि ड्युअल-एंड स्ट्रोक ॲडजस्टरसह सुसज्ज आहेत. पूर्व-आरक्षित खोबणी D-M9 मालिकेतील चुंबकीय स्विचेस बसतात आणि स्वच्छ कार्यशाळेसाठी तेल-मुक्त ऑपरेशन समर्थित आहे. लोड क्षमतेनुसार वर्गीकृत: लाइट ड्युटीसाठी φ10~20, मध्यम-लाइट ड्युटीसाठी φ25~40, मध्यम शुल्कासाठी φ50~63, भारी शुल्कासाठी φ80~100. किफायतशीर युनिव्हर्सल रेखीय ड्रायव्हिंग सोल्यूशन म्हणून लांब-अंतराच्या सामग्रीचे संदेशवहन, स्वयंचलित डोर ऍक्युएशन, मशीनिंगमध्ये हेवी वर्कपीस शिफ्टिंग आणि गैर-मानक ऑटोमेशन लाईन्सवर लाँग-स्ट्रोक पोझिशनिंगमध्ये मोठ्या प्रमाणावर लागू केले जाते.

SOLH CY3 चुंबकीय कपलिंग रॉडलेस सिलेंडर ही SMC समकक्षांसह पूर्ण मितीय अदलाबदलीसह CY1 मालिकेची अपग्रेड केलेली आवृत्ती आहे. हे शून्य वायु गळती आणि प्रदूषण-मुक्त ऑपरेशन साध्य करण्यासाठी अंतर्गत पिस्टन आणि पूर्णपणे बंद बॅरलच्या आत बाह्य स्लाइड कॅरेज दरम्यान गैर-संपर्क चुंबकीय सिंक्रोनस ड्राइव्हचा अवलंब करते. पारंपारिक टाय रॉड सिलिंडरच्या तुलनेत 50% ने इंस्टॉलेशन फूटप्रिंट कमी करून 5000 मिमी पर्यंत जास्तीत जास्त स्ट्रोकसह बोर आकार φ6 ते φ63 मिमी पर्यंत आहे. दोन रूपे उपलब्ध आहेत: CY3B मूलभूत प्रकार ज्यात विलक्षण भार आणि चुंबकीय डीकपलिंग टाळण्यासाठी एंड ब्रॅकेट आणि बाह्य मार्गदर्शक आवश्यक आहेत; अतिरिक्त माउंटिंग स्पेस वाचवण्यासाठी CY3R डायरेक्ट-माउंट आवृत्ती थेट उपकरण बेसवर निश्चित केली आहे. लांबलचक पोशाख-प्रतिरोधक रिंग किमान कामकाजाचा दाब 0.12 MPa पर्यंत कमी करतात. मानक ड्युअल-एंड रबर बफर सुसज्ज आहेत, आणि पर्यायी X160 हाय-स्पीड आवृत्ती 1500 mm/s च्या कमाल गतीला सपोर्ट करते. प्री-सेट स्लॉट्स पोझिशन फीडबॅकसाठी D-M9 चुंबकीय स्विचेस सामावून घेतात. सेमीकंडक्टर, इलेक्ट्रॉनिक्स, मेडिकल आणि फूड इंडस्ट्रीजसाठी मानक ऑइल-फ्री ऑपरेशन धूळ-मुक्त कार्यशाळेत बसते. हे हायजिनिक ऑटोमेशनमध्ये लांब-अंतराच्या वर्कपीस हस्तांतरण, संरक्षणात्मक दरवाजा कार्य आणि कॉम्पॅक्ट लाँग-स्ट्रोक लिनियर मोशनसाठी 0.5 किलो ते 40 किलो पर्यंत हलके ते मध्यम भार हाताळते.

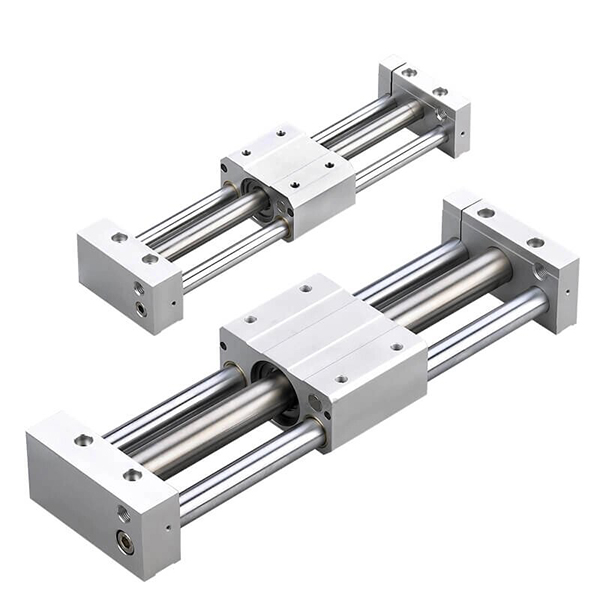

SOLH CY1 मालिका ही एक उत्कृष्ट किफायतशीर चुंबकीय कपलिंग रॉडलेस सिलिंडर आहे, जी श्रेणीसुधारित CY3 मालिकेची पूर्ववर्ती आहे, मूळ SMC CY1 उत्पादनांसह पूर्णतः परिमाणे बदलू शकते. हे गैर-संपर्क चुंबकीय सिंक्रोनस ड्राइव्ह आणि शून्य वायु गळतीसह पूर्णपणे बंद बॅरल संरचना स्वीकारते, जे इलेक्ट्रॉनिक्स, वैद्यकीय आणि अन्न उद्योगांच्या तेल-मुक्त स्वच्छ कार्य वातावरणासाठी योग्य आहे. बोअरचा आकार φ6 ते 63 मिमी, मानक स्ट्रोक 1000 मिमी पर्यंत आणि उत्कृष्ट किमतीच्या कामगिरीसह 1500 मिमीचा कमाल विस्तारित स्ट्रोक. पाच संरचनात्मक आवृत्त्या उपलब्ध आहेत: CY1B मूलभूत प्रकार ज्यासाठी बाह्य मार्गदर्शक आणि शेवटचे कंस आवश्यक आहेत; अतिरिक्त मार्गदर्शकांशिवाय लाइट लोडसाठी अंगभूत स्लाइडिंग बीयरिंगसह CY1S; गुळगुळीत उच्च-फ्रिक्वेंसी रेसिप्रोकेशनसाठी CY1L बॉल बेअरिंग प्रकार; CY1H उच्च-परिशुद्धता मॉडेल ±0.02mm पुनरावृत्ती स्थिती अचूकता प्राप्त करते; अरुंद उभ्या इंस्टॉलेशन स्पेससाठी 29% कमी एकूण उंचीसह CY1F लो-प्रोफाइल प्रकार. किमान प्रारंभिक दाब 0.18MPa आहे, जो मानक ड्युअल-एंड रबर बफर आणि पर्यायी बाह्य हायड्रॉलिक बफरसह सुसज्ज आहे, पोझिशन सिग्नल फीडबॅकसाठी D-M9 आणि D-A9 चुंबकीय स्विचशी सुसंगत आहे. त्याची किंमत CY3 मालिकेपेक्षा कमी आहे आणि 0.5kg ते 40kg या हलक्या ते मध्यम भारांतर्गत क्लीन-रूम मटेरियल ट्रान्सफर, प्रोटेक्टिव डोअर ड्रायव्हिंग आणि मध्यम-लांब अंतरावरील वर्कपीस वाहतुकीसह बजेट-मर्यादित पारंपारिक ऑटोमेशनसाठी खर्च-प्रभावी पर्याय म्हणून काम करते.
