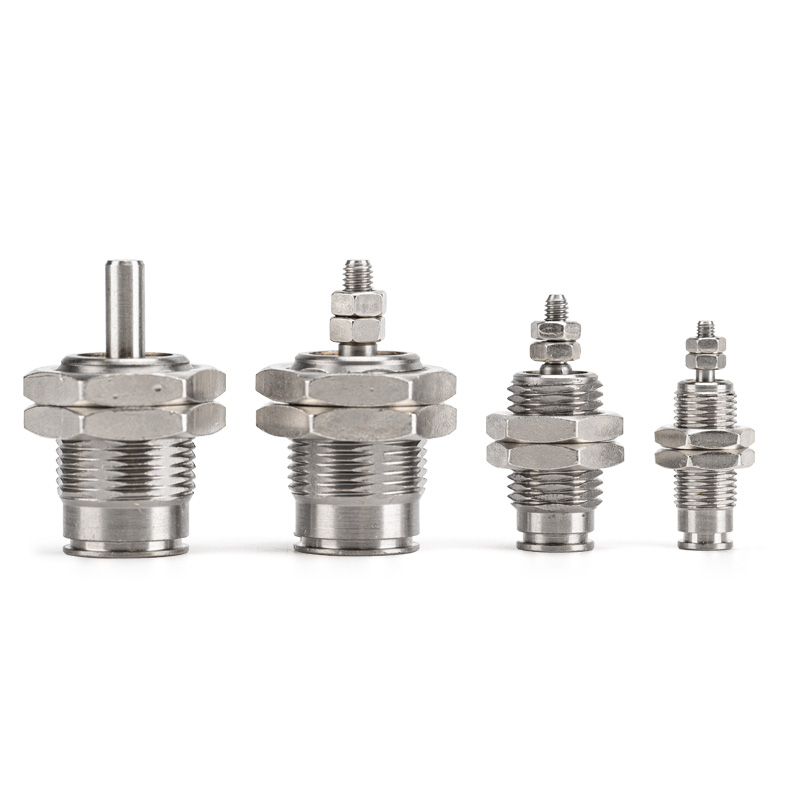

सीजेपी मालिका सिंगल ॲक्टिंग पिन सिलेंडर (शॉर्ट-स्ट्रोक मायक्रो सिलेंडर)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH CJP मालिका एकल अभिनय स्प्रिंग रिटर्न पिन सिलेंडर आहे. मुख्य वैशिष्ट्ये: अल्ट्रा-शॉर्ट बॉडी, किमान इंस्टॉलेशन फूटप्रिंट, युनिडायरेक्शनल थ्रस्ट आणि एअर कट ऑफ झाल्यावर स्वयंचलित स्प्रिंग रीसेट. मर्यादित जागा, हलके भार आणि उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक स्टेशन अंतर्गत दिशाहीन अचूक पुश-पुल हालचालीसाठी योग्य. हे लघु एकल-दिशा ड्रायव्हिंग ऍप्लिकेशन्ससाठी एक उत्कृष्ट मॉडेल आहे.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

     -- ड्राइव्ह मोड: एकल अभिनय (स्प्रिंग रिटर्न). जेव्हा हवा पुरवठा केला जातो तेव्हा वाढवा; सुरक्षित ऑपरेशनसाठी हवेच्या दाबाशिवाय स्प्रिंगद्वारे स्वयंचलितपणे मागे घ्या.

     --बोर आकार: Ø4/6/10/16mm, कव्हर मायक्रो ते लाइट पेलोड रेंज (0.1~3kg).

     -- रचना: हार्ड एनोडाइज्ड ब्रास बॉडी, स्टेनलेस स्टील पिस्टन रॉड, अंगभूत कुशन नाही. अतिरिक्त लहान बाह्यरेखा, पॅनेल माउंटिंग किंवा उपकरणांच्या आत फ्लश एम्बेडिंगसाठी उपलब्ध.

     -- माउंट प्रकार: दोन कोर कॉन्फिगरेशन — पॅनेल माउंट (बी) आणि फ्लश माउंट (एस).

     -- मटेरियल आणि सीलिंग: ब्रास हाऊसिंग + NBR सील, तेल-मुक्त ऑपरेशन, स्वच्छ आणि थोडे तेलकट वातावरणाशी सुसंगत. यांत्रिक सेवा जीवन ≥3 दशलक्ष चक्र.

     -- सेन्सर पर्याय: अंगभूत चुंबकीय रिंगसह CDJP प्रकार, विस्तारित स्थिती शोधण्यासाठी एका चुंबकीय स्विचला समर्थन देते.

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण: CJPB6-10

   2. मानक ऑर्डर संदर्भ उदाहरणे

     -- CJPB4-5：बोर 4, स्ट्रोक 5, पॅनेल माउंट, चुंबकीय रिंग नाही

     -- CDJPS10-15：बोर 10, स्ट्रोक 15, फ्लश एम्बेडेड माउंट, अंगभूत चुंबक

     -- CJPB6-10H4：बोर 6, स्ट्रोक 10, पॅनेल माउंट, OD4 पुश-इन कनेक्शन

युनिव्हर्सल कोर टेक्निकल स्पेसिफिकेशन्स (0.5MPa, सिंगल एक्टिंग स्प्रिंग रिटर्न)

मुख्य स्पर्धात्मक फायदे

   1. अल्ट्रा-कॉम्पॅक्ट बाह्यरेखा स्थापनेची जागा वाचवते

     -- एक्स्ट्रा शॉर्ट बॉडी मशिनरी किंवा पॅनल माउंटिंगमध्ये फ्लश एम्बेडिंगला सपोर्ट करते, स्टँडर्ड सिलिंडरच्या तुलनेत व्यापलेली जागा 50% पर्यंत कमी करते, अत्यंत बंदिस्त स्टेशनसाठी आदर्श.

   2. पॉवर-ऑफ रीसेटसह युनिडायरेक्शनल थ्रस्ट

     -- हवा पुरवठा बंद झाल्यावर स्प्रिंग रिट्रॅक्शन सक्रिय होते. क्लॅम्पिंग, इजेक्शन आणि स्टॉप पोझिशनिंग युनिडायरेक्शनल हालचालींसाठी सुरक्षित.

   3. जलद प्रतिसाद आणि स्थिर उच्च-वारंवारता ऑपरेशन

     -- कुशन-फ्री लो-फ्रिक्शन सीलिंग शॉर्ट-स्ट्रोक पुनरावृत्ती कार्यांसाठी सातत्यपूर्ण सायकलिंग ≥250cpm सक्षम करते.

   4. तेल-मुक्त ऑपरेशन आणि विस्तारित सेवा आयुष्य

     -- स्वच्छ कार्यशाळेच्या परिस्थितीसाठी योग्य. ब्रास बॉडी आणि टिकाऊ सीलिंग हमी ≥3 दशलक्ष देखभाल-मुक्त सायकल.

   5. लवचिक माउंटिंग कॉन्फिगरेशन

     -- पॅनेल आणि फ्लश एम्बेडेड माउंटिंग उपलब्ध; विविध यांत्रिक डिझाईन्सशी जुळण्यासाठी रॉडचे टोक सपाट किंवा गोलाकार असू शकतात.

माउंटिंग पर्याय आणि ठराविक औद्योगिक अनुप्रयोग

   1. माउंटिंग फॉर्म

     -- पॅनेल माउंट (बी): उपकरणाच्या पृष्ठभागावर फ्लँज निश्चित केलेले, बाह्य पुश आणि पुल मोशनसाठी सोयीस्कर

     --फ्लश माउंट (एस): बॉडी उपकरणाच्या बोअरमध्ये एम्बेड केलेले, यंत्रांच्या आत जास्तीत जास्त जागा वाचवण्यासाठी फक्त पिस्टन रॉड उघडा

   2. विशिष्ट अनुप्रयोग परिस्थिती

     --3C आणि इलेक्ट्रॉनिक्स: मायक्रो पार्ट क्लॅम्पिंग, चिप इजेक्शन, लघु जिग ड्राइव्ह, बटण टिकाऊपणा चाचणी

     -- प्रिसिजन इन्स्ट्रुमेंट्स: मिनी व्हॉल्व्ह स्विचिंग, फायबर पोझिशनिंग, इन्स्ट्रुमेंट फाइन ऍडजस्टमेंट, शॉर्ट-स्ट्रोक स्टॉपिंग

     --सामान्य ऑटोमेशन: उच्च-फ्रिक्वेंसी लोडिंग/अनलोडिंग, लेबल पीलिंग, मायक्रो कॉम्पोनेंट ट्रान्सफर, युनिडायरेक्शनल क्लॅम्पिंग

     --वैद्यकीय उपकरणे: सूक्ष्म साधन विस्तार, सूक्ष्म द्रव प्रणोदन, अचूक पोझिशनिंग असेंब्ली

3-चरण जलद निवड मार्गदर्शक

   1. पेलोडवर आधारित बोरची निवड

      -- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg. आरक्षित ≥50% सुरक्षितता मार्जिन.

   2.स्ट्रोक पुष्टीकरण

     -- मानक स्ट्रोक: 5/10/15 मिमी. लहान स्ट्रोक अधिक स्थिर उच्च-वारंवारता कार्यप्रदर्शन देतात.

   3. कॉन्फिगरेशन जुळणी

     -- स्थिती अभिप्राय: विस्तारित स्थितीचे निरीक्षण करण्यासाठी अंगभूत चुंबक आणि एक M9B स्विचसह CDJP निवडा.

     -- माउंट लेआउट: अंतर्गत उपकरणांच्या स्थापनेसाठी फ्लश एम्बेडेड माउंट (एस); पृष्ठभाग असेंबलीसाठी पॅनेल माउंट (बी).

एका वाक्याचा सारांश

     SOLH CJP सिंगल एक्टिंग स्प्रिंग रिटर्न मायक्रो पिन न्यूमॅटिक सिलेंडर अल्ट्रा-शॉर्ट कॉम्पॅक्ट बॉडीसह पॅनेल आणि फ्लश एम्बेडेड माउंटिंग पर्याय देते; CDJP आवृत्ती चुंबकीय स्विच डिटेक्शन, युनिडायरेक्शनल शॉर्ट-स्ट्रोक इजेक्शनसाठी आदर्श किफायतशीर लघु ॲक्ट्युएटर, बंदिस्त-स्पेस 3C मध्ये क्लॅम्पिंग आणि पोझिशनिंग टास्क, अचूक साधन आणि वैद्यकीय ऑटोमेशन उपकरणांना समर्थन देते.
