उच्च-व्होल्टेज आणि मध्यम-व्होल्टेज विद्युत प्रणालींमध्ये, सुरक्षा केवळ इन्सुलेशन आणि संरक्षणात्मक उपकरणांद्वारेच प्राप्त होत नाही. इलेक्ट्रिकल सुरक्षेचा मोठा भाग वेगवेगळ्या घटकांमधील यांत्रिक समन्वयावर अवलंबून असतो, ऑपरेटरला चुकीच्या स्विचिंग क्रिया करण्यापासून प्रतिबंधित करते.
दग्राउंड स्विच ऑपरेटिंग मेकॅनिझम इंटरलॉकिंग डिव्हाइसया महत्त्वाच्या सुरक्षा घटकांपैकी एक आहे. हे ग्राउंडिंग स्विच आणि इतर स्विचिंग उपकरणांमधील ऑपरेटिंग अनुक्रम नियंत्रित करण्यासाठी डिझाइन केलेले आहे, सर्किट अद्याप सक्रिय असताना ग्राउंडिंग स्विच बंद करणे यासारख्या धोकादायक ऑपरेशन्स टाळण्यास मदत करते.
जरी हे उपकरण सहसा स्विचगियरमध्ये लपलेले असते, तरीही ते विश्वसनीय ऑपरेशन सुनिश्चित करण्यात आणि उपकरणे आणि कर्मचारी दोघांचे संरक्षण करण्यात महत्त्वपूर्ण भूमिका बजावते.

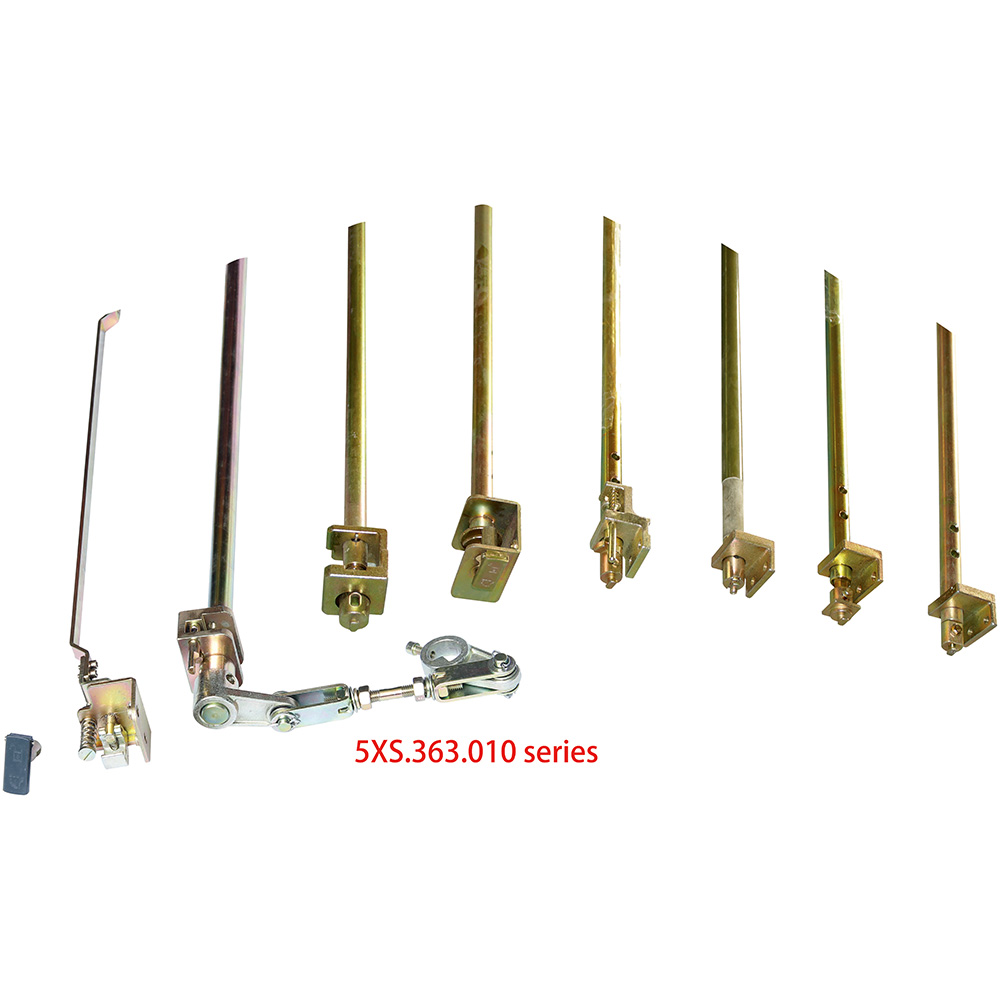

A ग्राउंड स्विच ऑपरेटिंग मेकॅनिझम इंटरलॉकिंग डिव्हाइसही एक यांत्रिक किंवा इलेक्ट्रोमेकॅनिकल सुरक्षा यंत्रणा आहे जी स्विचगियर सिस्टीममध्ये स्थापित केली गेली आहे ज्याच्या ऑपरेशनचे समन्वय साधण्यासाठी:
ग्राउंडिंग स्विचेस
सर्किट ब्रेकर्स
लोड स्विच
स्विचेस डिस्कनेक्ट करा
कॅबिनेट दरवाजे आणि प्रवेश पॅनेल
स्विचिंग ऑपरेशन्स पूर्वनिर्धारित सुरक्षा क्रमाचे पालन करतात याची खात्री करणे हा त्याचा मुख्य उद्देश आहे.
उदाहरणार्थ:
मुख्य सर्किट डिस्कनेक्ट झाल्यानंतरच ग्राउंडिंग स्विच बंद केले पाहिजे.
धोकादायक व्होल्टेज अस्तित्वात असताना कॅबिनेटचा दरवाजा लॉक केलेला असावा.
ग्राउंडिंग स्विच असुरक्षित स्थितीत असताना सर्किट ब्रेकर बंद करू नये.
ऑपरेटिंग मेकॅनिझममध्ये भौतिक निर्बंध निर्माण करून, इंटरलॉकिंग डिव्हाइस मानवी ऑपरेटिंग त्रुटींची शक्यता कमी करते.
वीजपुरवठा बंद केल्यानंतरही विद्युत उपकरणे धोकादायक राहू शकतात. अवशिष्ट व्होल्टेज, चुकीचे स्विचिंग अनुक्रम किंवा अनपेक्षित उर्जा यामुळे गंभीर धोके निर्माण होऊ शकतात.
एक विश्वासार्ह इंटरलॉकिंग सिस्टम अनेक सामान्य समस्यांचे निराकरण करण्यात मदत करते.
1. अयोग्य स्विचिंग ऑपरेशन्स प्रतिबंधित करते
जटिल विद्युत प्रणालींमध्ये, ऑपरेटरना अनेक स्विचिंग पायऱ्या पार पाडण्याची आवश्यकता असू शकते.
इंटरलॉकिंग संरक्षणाशिवाय, चुकीच्या कृतींमध्ये हे समाविष्ट असू शकते:
थेट सर्किटवर ग्राउंडिंग स्विच बंद करणे
असुरक्षित परिस्थितीत ब्रेकर चालवणे
ग्राउंडिंग पूर्ण होण्यापूर्वी प्रवेश दरवाजे उघडणे
इंटरलॉकिंग डिव्हाइस यांत्रिक "नियम कीपर" सारखे कार्य करते, केवळ सुरक्षित ऑपरेशन अनुक्रमांना अनुमती देते.
2. विद्युत उपकरणांचे संरक्षण करते
चुकीचे स्विचिंग केवळ लोकांसाठी धोकादायक नाही तर उपकरणांचे नुकसान देखील करू शकते.
संभाव्य परिणामांमध्ये हे समाविष्ट आहे:
शॉर्ट सर्किट
चाप दोष
संपर्क नुकसान
इन्सुलेशन अयशस्वी
योग्यरित्या डिझाइन केलेली इंटरलॉकिंग यंत्रणा असामान्य ऑपरेशन्स कमी करून उपकरणांचे सेवा आयुष्य वाढविण्यात मदत करते.
कामाचे तत्त्व स्विचगियरच्या डिझाइनवर अवलंबून असते, परंतु बहुतेक प्रणाली यांत्रिक स्थिती आणि लॉकिंग संरचनांचे संयोजन वापरतात.
मेकॅनिकल इंटरलॉकिंग
यांत्रिक इंटरलॉकिंग त्याच्या विश्वासार्हतेमुळे मोठ्या प्रमाणावर वापरले जाते.
ठराविक घटकांमध्ये हे समाविष्ट आहे:
लॉकिंग प्लेट्स
शाफ्ट
लीव्हर्स
कॅम यंत्रणा
स्थिती निर्देशक
अवरोध मर्यादित करा
जेव्हा एक घटक विशिष्ट स्थितीत जातो, तेव्हा दुसरा घटक शारीरिकरित्या ऑपरेशनपासून प्रतिबंधित असतो.
उदाहरणार्थ:
सर्किट ब्रेकर उघडतो.
डिस्कनेक्ट स्विच अलगाव स्थितीत पोहोचते.
ग्राउंडिंग स्विच ऑपरेशन उपलब्ध होते.
ग्राउंडिंग स्विच बंद होते.
देखभाल प्रवेशास परवानगी आहे.
इलेक्ट्रिकल इंटरलॉकिंग
काही प्रणाली विद्युत सिग्नल आणि सेन्सर देखील वापरतात.
घटकांमध्ये हे समाविष्ट असू शकते:
सहाय्यक संपर्क
पोझिशन स्विच
नियंत्रण रिले
मॉनिटरिंग मॉड्यूल्स
नियंत्रण प्रणाली ऑपरेशनला परवानगी देण्यापूर्वी उपकरणाची स्थिती तपासते.
आधुनिक ऑटोमेशन तंत्रज्ञानासह, बरेच लोक असे मानतात की इलेक्ट्रॉनिक नियंत्रण प्रणाली यांत्रिक संरक्षण पूर्णपणे बदलू शकते.
तथापि, यांत्रिक इंटरलॉकिंग महत्वाचे आहे कारण ते यावर अवलंबून नाही:
सॉफ्टवेअर लॉजिक
संप्रेषण नेटवर्क
वीज उपलब्धता नियंत्रित करा
पॉवर अयशस्वी असतानाही, यांत्रिक लॉकिंग संरचना भौतिक संरक्षण प्रदान करणे सुरू ठेवू शकते.
अनेक सुरक्षितता-गंभीर इलेक्ट्रिकल ऍप्लिकेशन्समध्ये, मेकॅनिकल आणि इलेक्ट्रिकल इंटरलॉकिंगचे संयोजन अतिरिक्त संरक्षण प्रदान करते.
मध्यम व्होल्टेज स्विचगियर
यामध्ये सामान्यतः वापरले जाते:
वितरण नेटवर्क
औद्योगिक उर्जा प्रणाली
उपकेंद्र
फॅक्टरी इलेक्ट्रिकल रूम
रिंग मेन युनिट्स (RMU)
कॉम्पॅक्ट वितरण उपकरणांमध्ये, इंटरलॉकिंग उपकरणे समन्वय साधण्यास मदत करतात:
लोड स्विच ऑपरेशन
ग्राउंडिंग स्विच ऑपरेशन
केबल कंपार्टमेंट प्रवेश
मेटल-बंद स्विचगियर
मेटल-क्लड आणि मेटल-बंद सिस्टमसाठी, इंटरलॉकिंग वेगवेगळ्या कंपार्टमेंट्समध्ये सुरक्षित ऑपरेशन सुनिश्चित करते.
एक विश्वासार्ह ग्राउंड स्विच ऑपरेटिंग मेकॅनिझम इंटरलॉकिंग डिव्हाइसला अनेक घटकांचा विचार करणे आवश्यक आहे.
यांत्रिक शक्ती
यंत्रणेने विकृती किंवा अपयशाशिवाय वारंवार ऑपरेशन्सचा सामना केला पाहिजे.
महत्त्वाच्या घटकांमध्ये हे समाविष्ट आहे:
साहित्य निवड
शाफ्टची ताकद
लॉकिंग अचूकता
प्रतिकार परिधान करा
ऑपरेशन अचूकता
डिव्हाइसने स्विच पोझिशन्स योग्यरित्या शोधणे आवश्यक आहे.
खराब स्थिती अचूकतेमुळे होऊ शकते:
अपूर्ण लॉकिंग
खोटी ऑपरेशन परवानगी
यांत्रिक हस्तक्षेप
सेवा जीवन
स्विचगियर अनेक वर्षे काम करू शकते, म्हणून इंटरलॉकिंग घटकांना चांगली टिकाऊपणा आवश्यक आहे.
डिझाइन विचारांमध्ये हे समाविष्ट आहे:
गंज प्रतिकार
स्नेहन आवश्यकता
ऑपरेटिंग वारंवारता
पर्यावरणीय परिस्थिती
भिन्न घटक त्यांच्या कार्यावर अवलंबून भिन्न सामग्री वापरू शकतात.
|
घटक |
सामान्य साहित्य |
|
लॉकिंग प्लेट्स |
स्टेनलेस स्टील, गॅल्वनाइज्ड स्टील |
|
शाफ्ट |
कडक पोलाद |
|
झरे |
स्प्रिंग स्टील |
|
गृहनिर्माण भाग |
स्टील मिश्र धातु किंवा अभियांत्रिकी प्लास्टिक |
सामग्रीची निवड प्रभावित करते:
यांत्रिक शक्ती
गंज प्रतिकार
दीर्घकालीन विश्वसनीयता
जरी इंटरलॉकिंग सिस्टम दीर्घ सेवा आयुष्यासाठी डिझाइन केलेले असले तरी, नियमित तपासणी अद्याप आवश्यक आहे.
शिफारस केलेल्या तपासण्यांमध्ये हे समाविष्ट आहे:
यांत्रिक हालचाली तपासा
याची खात्री करा:
शाफ्ट सहजतेने हलतात
लॉक योग्यरित्या व्यस्त आहेत
कोणतेही भाग अडकलेले नाहीत
पोशाख पार्ट्स तपासा
याकडे लक्ष द्या:
झरे
पिन
हलणारे सांधे
घटक स्वच्छ ठेवा
धूळ आणि दूषिततेमुळे यांत्रिक हालचालींवर परिणाम होऊ शकतो, विशेषतः बाहेरील किंवा औद्योगिक वातावरणात.
ग्राउंड स्विच ऑपरेटिंग मेकॅनिझम इंटरलॉकिंग डिव्हाइस विद्युत उपकरणांचा दृश्यमान भाग असू शकत नाही, परंतु आधुनिक स्विचगियर सिस्टममध्ये हा एक आवश्यक सुरक्षा घटक आहे.
ग्राउंडिंग स्विचेस, सर्किट ब्रेकर्स आणि ऍक्सेस मेकॅनिझममधील संबंध नियंत्रित करून, ते धोकादायक ऑपरेशन्स टाळण्यास, विद्युत मालमत्तेचे संरक्षण करण्यास आणि देखभाल सुरक्षा सुधारण्यास मदत करते.
