अलगाव स्विच

सामान्य परिचय जीडब्ल्यू 1 मालिका आउटडोअर हाय व्होल्टेज डिस्कनेक्ट स्विच ही संमिश्र संरचनेची उच्च व्होल्टेज स्विच उपकरणे आहे, जी आउटडोअर 12 केव्ही 、 24 केव्ही 、 40.5 केव्हीसाठी योग्य आहे. ओपनिंग आणि बंद करण्यासाठी व्होल्टेज आणि लोडसह लाइन नेट. सीएस सह manunery टाइप मॅनपॉवर ऑपरेट मशीनरी, पॉवर आणि संमिश्र फ्लॅश-लॉक इत्यादी चुकीच्या ऑपरेटसह पृथ्वी ओळ टाळू शकते. ऑपरेटरला दुसरी पृथ्वी लाइन ठेवण्याची आवश्यकता नाही. प्रदूषण-प्रूफ प्रकार आयसोलेट स्विच गलिच्छ वाहतुकीच्या क्षेत्रात ग्राहकांचे समाधान करतात. हे काम करत असताना शेडचे प्रदूषण सोडवू शकते. जीडब्ल्यू 1 मालिका आउटडोअर हाय व्होल्टेज आयसोलेटर स्विच उच्च व्होल्टेज उर्जा वितरण प्रणालींमध्ये विश्वसनीय आणि टिकाऊ कामगिरीसाठी डिझाइन केलेले आहे. 12 केव्ही, 24 केव्ही आणि 40.5 केव्ही आणि 630 ए ते 1250 ए पर्यंत सध्याच्या रेटिंगमध्ये उपलब्ध, हे स्विच उच्च प्रदूषण आणि गंभीर हवामानासह कठोर पर्यावरणीय परिस्थितीचा सामना करण्यासाठी तयार केले गेले आहेत. आंतरराष्ट्रीय मानदंडांचे अनुपालन आयईसी 62271-103 आणि डीएल/टी 486-2010, ते सुरक्षितता आणि ऑपरेशनल अखंडता सुनिश्चित करतात. जीडब्ल्यू 1 आउटडोअर एसी उच्च व्होल्टेज आयसोलेटिंग स्विच आउटडोअर उच्च व्होल्टेज उर्जा वितरण उपकरणांच्या ओळीवर स्थापनेसाठी योग्य आहे, जे लाइन कापण्यासाठी आणि लाइनमध्ये व्होल्टेज आणि लोड नसताना ओळ रूपांतरित करण्यासाठी वापरली जाते. मॅन्युअल किंवा इलेक्ट्रिक ऑपरेशन यंत्रणेद्वारे वापरकर्ता-अनुकूल स्थापना आणि देखभाल सुलभ केली जाते. जीडब्ल्यू 1 मालिका विविध वातावरणासाठी योग्य आहे, ज्यात उच्च उंची आणि अत्यंत तापमानासह, मैदानी प्रणालींमध्ये सुरक्षित इलेक्ट्रिकल अलगावसाठी एक आदर्श निवड आहे.

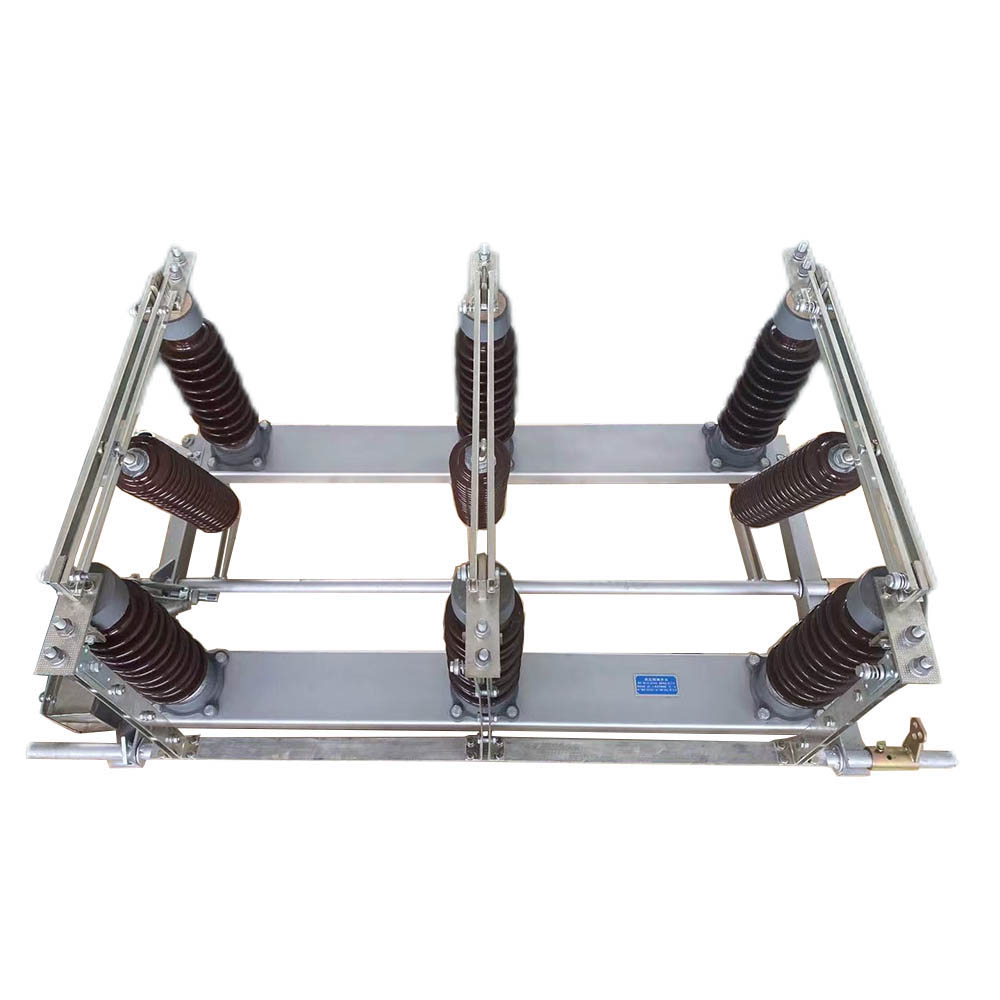

जीडब्ल्यू 4-12 (40.5) आउटडोअर एचव्ही डिस्कनेक्ट स्विच जीडब्ल्यू 4-12 (40.5) आउटडोअर एसी उच्च व्होल्टेज डिस्कनेक्ट स्विच (शॉर्ट फॉर डिस्कनेक्ट स्विच) व्होल्टेजसह सर्किट उघडण्यासाठी आणि बंद करण्यासाठी वापरला जातो परंतु नो-लोड 50/60 हर्ट्ज, 12 (40.5) केव्ही पॉवर सिस्टम. हे आयईसी 129-1984 एसी डिस्कनेक्ट स्विच आणि अर्थिंग स्विच आणि जीबी 1985 आणि इतर संबंधित मानकांच्या मानकांसह आहे.

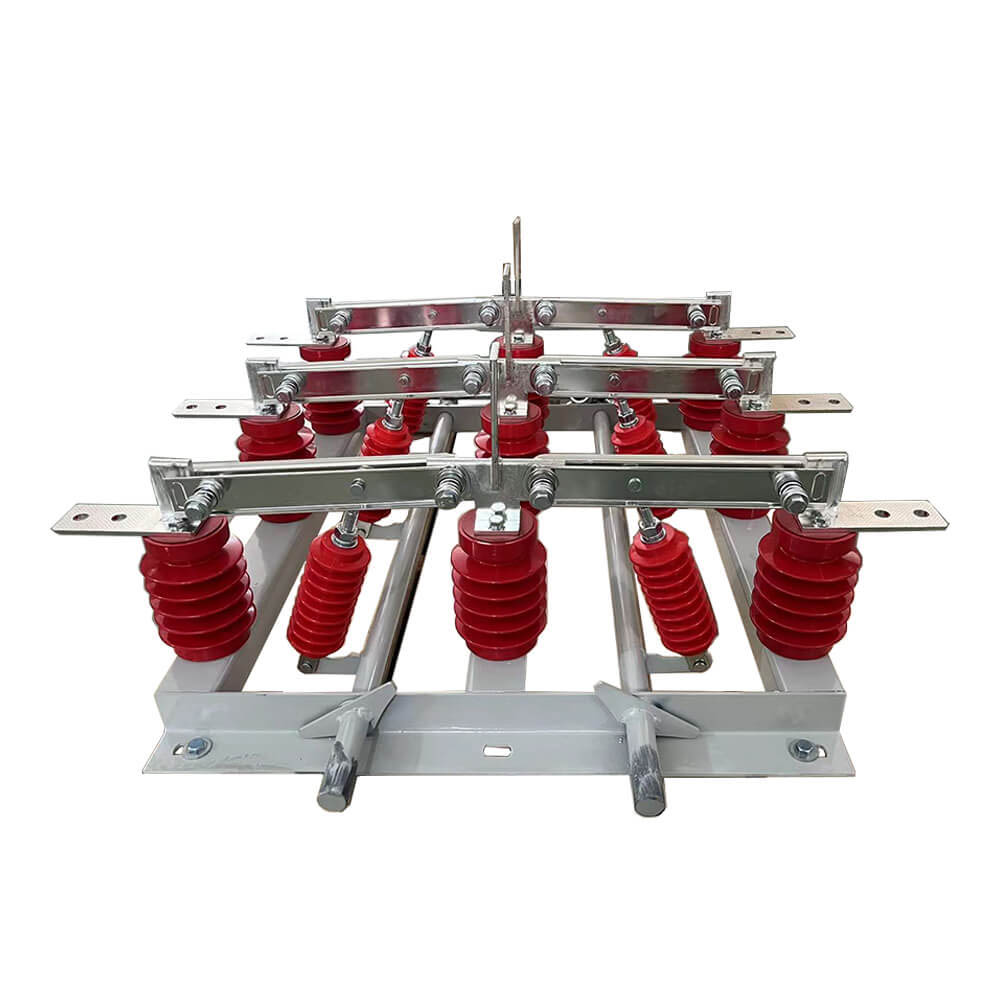

जीएन १ -12 -१२ (सी) इनडोअर एचव्ही डिस्कनेक्ट स्विच रेटेड व्होल्टेज १२ केव्ही, एसी 50/60 हर्ट्जच्या पॉवर सिस्टमवर लागू होते. हे सीएस 6-1 मॅन्युअल-ऑपरेटिंग यंत्रणेसह सुसज्ज आहे आणि नॉन-लोड अंतर्गत सर्किट तोडण्यासाठी आणि तयार करण्यासाठी वापरले जाते. अतिरिक्त प्रदूषण प्रकार, उच्च-उंचीचा प्रकार आणि शक्ती दर्शविणारा प्रकार आहे. हे आयईसी 62271-102 नुसार बनविले गेले आहे. या मालिकेचा वेगळा स्विच सीएस 6-1 मॅन्युअल ऑपरेटिंग यंत्रणेसह सुसज्ज आहे (पॅनेलसह अलगाव स्विचची स्वतःची एकत्रित ऑपरेटिंग यंत्रणा असते).   वेगळ्या स्विचची ही मालिका तीन-ध्रुव प्रकार आहे, ज्यामध्ये चेसिस, फिरणारे शाफ्ट, लीव्हर, एक पोर्सिलेन पिलर इन्सुलेटर, चाकू आणि वायरिंग बोर्ड असते. फिरणारी शाफ्ट तळाशी असलेल्या चौकटीवर व्यवस्था केली जाते, ज्यावर लीव्हरच्या तीन जोड्या वेल्डेड असतात आणि लीव्हर पुल रॉड पोर्सिलेन इन्सुलेटर आणि चाकूच्या हारमधून जातात. फिरणारे शाफ्ट बेस फ्रेमच्या बाहेर विस्तारित आहे आणि फिरणार्‍या शाफ्टचा कोणताही विभाग ऑपरेटिंग यंत्रणेसह जोडला जाऊ शकतो.   टाइप सी भिंतीद्वारे आहे. त्यापैकी सी 1 चा अर्थ असा आहे की फिरविणे भिंतीच्या बाजूला आहे; सी 2 म्हणजे डिस्कनेक्शन भिंतीच्या बाजूला आहे; सी 3 म्हणजे दोन्ही बाजू भिंतीच्या बाजूला आहेत.

जीएन 19-12 इनडोअर हाय व्होल्टेज डिस्कनेक्ट स्विच जीएन १ -12 -१२ मालिका इनडोअर हाय व्होल्टेज डिस्कनेक्ट स्विच उच्च व्होल्टेज स्विच उपकरणाशी संबंधित आहे, रेटेड व्होल्टेज १२ केव्ही, एसी H० हर्ट्ज आणि आयटी सिस्टमपेक्षा कमी पॉवर सिस्टमला लागू आहे, ते सीएस -1-१ मॅन्युअल ऑपरेटिंग यंत्रणेने सुसज्ज आहे आणि व्होल्टेजसह सर्किट तोडण्यासाठी आणि तयार करण्यासाठी वापरले जाते. अतिरिक्त प्रदूषण कमी करण्याचा प्रकार, उच्च उंचीचा प्रकार आणि विद्युतीकृत प्रदर्शन आहेत. डिस्कनेक्ट स्विचची भूमिका लोड चालू न करता सर्किट डिस्कनेक्ट करणे आहे. जेणेकरून उपकरणे सर्व्ह केल्या पाहिजेत आणि वीजपुरवठ्यात देखभाल कर्मचार्‍यांची सुरक्षा सुनिश्चित करण्यासाठी स्पष्ट डिस्कनेक्शन पॉईंट असेल, विशेष व्यत्यय आणणार्‍या डिव्हाइसशिवाय अलगाव स्विच लोड चालू आणि शॉर्ट-सर्किट चालू कापू शकत नाही, म्हणून आपण अलगाव स्विच ऑपरेट करण्यापूर्वी सर्किट ब्रेकरमध्ये सर्किट असणे आवश्यक आहे.

जीएन 22-12 (सी) (डी) मालिका इनडोअर हाय-व्होल्टेज डिस्कनेक्टिंग स्विच 12 केव्हीच्या रेटेड व्होल्टेजसह आणि 50 हर्ट्झची वारंवारता असलेल्या पॉवर सिस्टमसाठी डिझाइन केलेले आहे. हे डिव्हाइस प्रामुख्याने नो-लोड परिस्थितीत पॉवर सिस्टममध्ये सर्किट उघडण्यासाठी आणि बंद करण्यासाठी वापरले जाते. उच्च वर्तमान प्रतिकार क्षमतांसह, उच्च सुरक्षा आणि वारंवार ऑपरेशन्स आवश्यक असलेल्या अनुप्रयोगांसाठी हे आदर्श आहे. विविध पर्यावरणीय गरजा पूर्ण करण्यासाठी डिव्हाइस कॉन्फिगर केले जाऊ शकते. हे उत्पादन तीन-फेज सामान्य तळाच्या चाकूच्या संरचनेसह उच्च-चालू अलगाव स्विच आहे. हे बंद करणे आणि संपर्क साधणे, पोशाख-मुक्त संपर्क साधणे, लहान ऑपरेटिंग फोर्स, उच्च संपर्क दबाव आणि चांगली डायनॅमिक थर्मल स्थिरता या दोन-चरण क्रियेसह यांत्रिक लॉकिंग प्रोटोटाइप स्वीकारते.

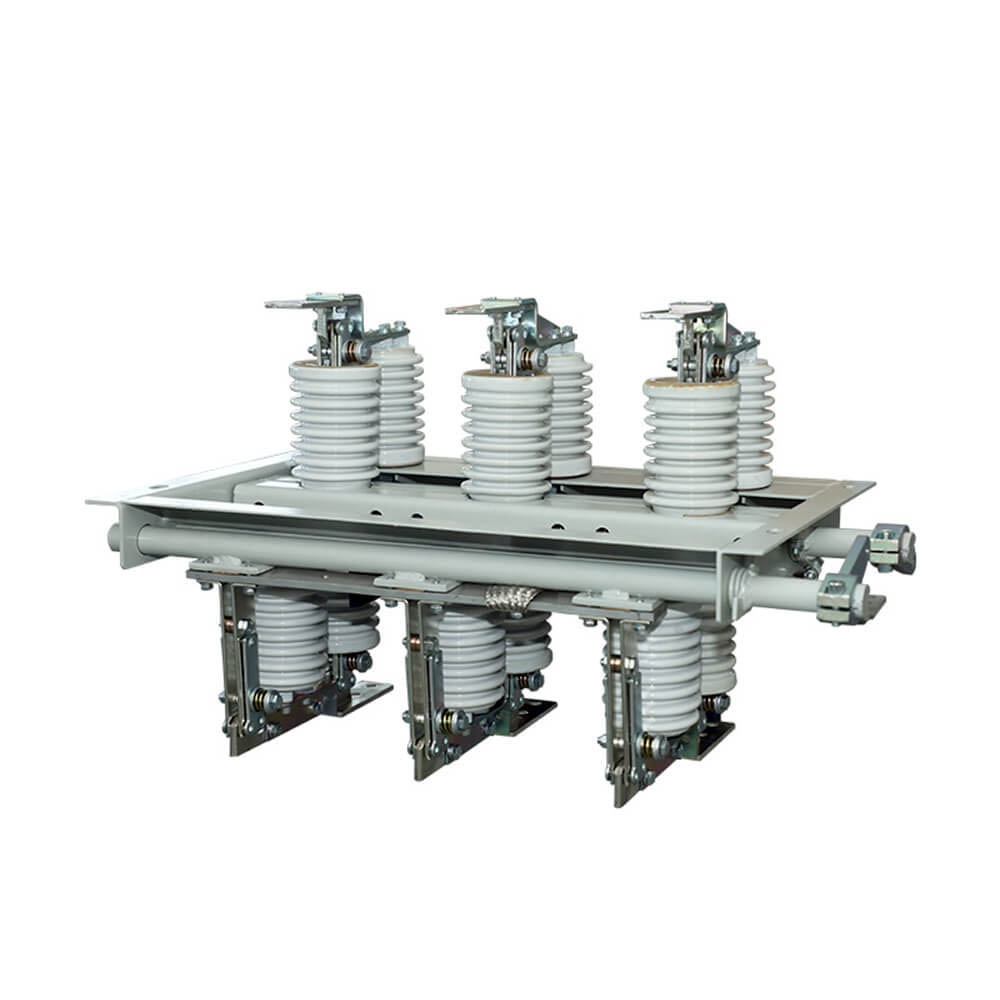

जीएन 30-12 प्रकार रोटरी इंडोर हाय-व्होल्टेज आयसोलेटिंग स्विच रोटरी कॉन्टॅक्ट चाकूसह अलगाव स्विचचा एक नवीन प्रकारचा आहे. मुख्य रचना अशी आहे की थ्री-फेज कॉमन चेसिसच्या वरच्या आणि खालच्या विमाने इन्सुलेटर आणि संपर्कांच्या दोन संचासह निश्चित केल्या आहेत आणि संपर्क चाकू फिरवून स्विच उघडला आणि बंद केला जातो. 1. एक्स्ट्रॅक्ट करण्यायोग्य आवृत्ती दरवाजा बंद/बाहेर शेक २. सर्व प्रकारच्या सुविधा आणि उपकरणांमध्ये वापरता येईल 3. उत्पादनांसाठी मर्यादित संख्येने घटक आणि मास उत्पादन प्रणालींचा वापर करणे, त्यात खूप विश्वासार्ह नियंत्रितता आहे 4. सुलभ आणि सोयीस्कर देखभाल The. विविध समाधानासाठी वापरल्या जाणार्‍या कार्यात्मक युनिट्सचे प्रकार

जीएन १ -12 -१२ (सी) मालिका इनडोअर एसी उच्च व्होल्टेज आयसोलेशन स्विच एसी H० हर्ट्झसाठी योग्य आहे-१२ केव्ही, १० केव्ही, रेटिंग वर्किंग व्होल्टेज, रेटिंग वर्किंग करंट Win 400 ए, 3030० ए, १२50० ए पॉवर सिस्टम, ब्रेकिंग इंडोर स्विच. व्होल्टेजच्या स्थितीत उपकरणे परंतु लोड नसल्यास, अँटी-फाउलिंग प्रकार, पठार प्रकार आणि थेट प्रदर्शन उपकरणे स्थापित केली जाऊ शकतात. जीएन १ -12 -१२ मालिका इनडोअर हाय व्होल्टेज आयसोलेटिंग स्विच हे १२ केव्ही आणि तीन-चरण एसी H० हर्ट्जचे रेट केलेले व्होल्टेज असलेले एक इनडोअर डिव्हाइस आहे.

जीएन १ -12 -१२ (सी) मालिका इनडोअर एसी उच्च व्होल्टेज आयसोलेशन स्विच एसी H० हर्ट्झ, रेटेड व्होल्टेज १२ केव्ही आणि खाली पॉवर सिस्टमसाठी योग्य आहे, हे सीएस -1-१ मॅन्युअल-ऑपरेटिंग यंत्रणेने सुसज्ज आहे आणि नॉन-लोड अंतर्गत सर्किट तोडण्यासाठी वापरला जातो. अतिरिक्त प्रदूषण प्रकार, उच्च-उंचीचा प्रकार आणि शक्ती दर्शविणारा प्रकार आहे. हे आयईसी 62271-102 नुसार बनविले गेले आहे. व्होल्टेज परंतु लोडच्या स्थितीत इलेक्ट्रिकल उपकरणे स्विच करण्यासाठी वापरली जाते, अँटी-फाउलिंग प्रकार, पठार प्रकार आणि थेट प्रदर्शन उपकरणे स्थापित केली जाऊ शकतात. जीएन १ -12 -१२ मालिका इनडोअर हाय व्होल्टेज आयसोलेटिंग स्विच हे १२ केव्ही आणि तीन-चरण एसी H० हर्ट्जचे रेट केलेले व्होल्टेज असलेले एक इनडोअर डिव्हाइस आहे.
