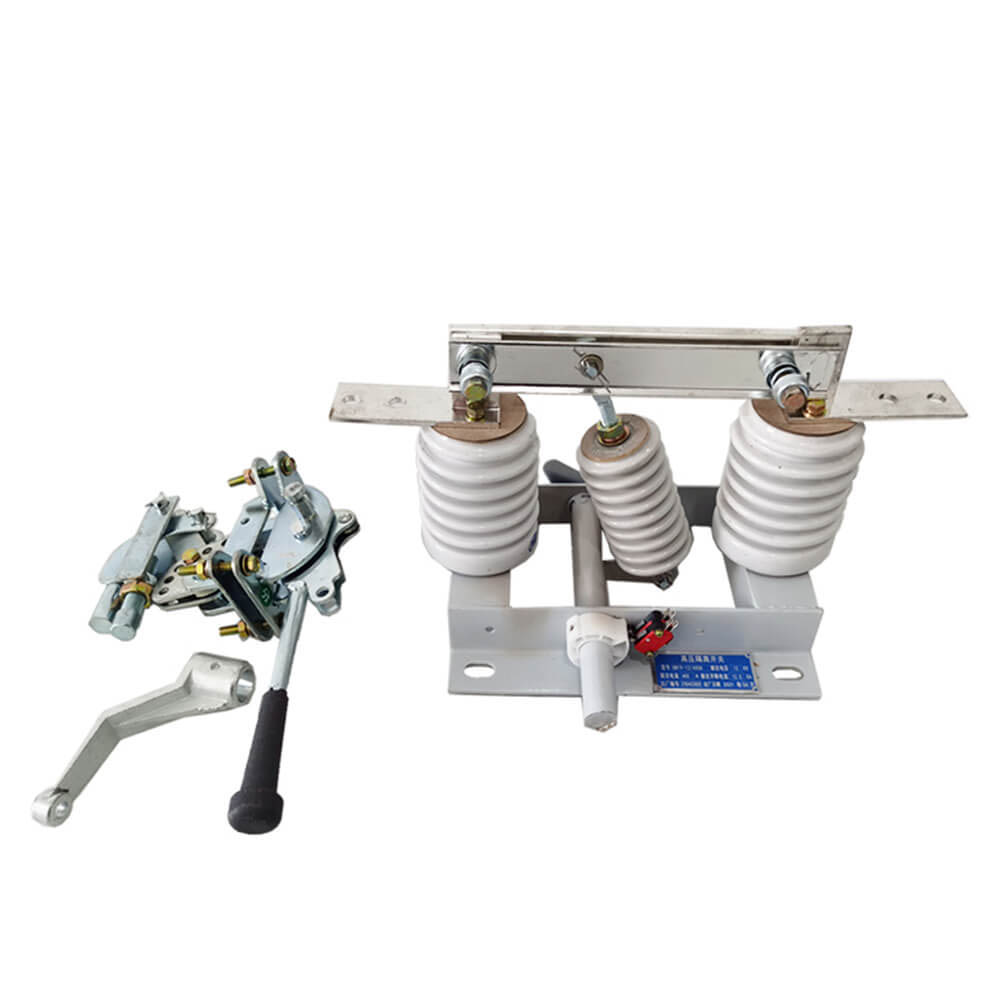

GN19-12/400, 630, 1000, 1250 प्रकारच्या डिस्कनेक्ट स्विचचा प्रवाहकीय भाग प्रत्येक टप्प्यासाठी दोन पिलर इन्सुलेटरद्वारे बेसवर निश्चित केला जातो. (GN19-12C/400, 630, 1000, 1250 प्रकारात एक पिलर इन्सुलेटर आणि एक पोर्सिलेन केसिंग इन्सुलेटर आहे.) तीन टप्पे समांतर स्थापित केले आहेत, आणि प्रवाहकीय भागामध्ये संपर्क चाकू आणि संपर्क धारकांचे (किंवा प्रवाहकीय रॉड्स) स्थिर संपर्क असतात. संपर्क चाकूचा प्रत्येक टप्पा टाय इन्सुलेटर, टाय इन्सुलेटरच्या मध्यभागी जोडलेला असतो आणि जोडलेल्या स्पिंडलच्या पायावर स्थापित केला जातो. स्पिंडल कनेक्टिंग रॉड (वापरकर्त्याने प्रदान केलेले) आणि हँडलद्वारे CS6-1 प्रकारच्या हलविण्याच्या यंत्रणेशी जोडलेले आहे. कनेक्टिंग कॉन्टॅक्ट नाइफ दोन स्लॉटेड कॉपर प्लेट्सने बनलेला असतो, ज्यामुळे खालचे तापमान कमी करण्यासाठी कॉन्टॅक्ट नाइफचे उष्णता पसरवण्याचे क्षेत्र वाढतेच, परंतु संपर्क चाकूची यांत्रिक शक्ती देखील सुधारते, ज्यामुळे स्विचची गतिशील स्थिरता सुधारली जाते. संपर्क चाकूचे एक टोक बोल्ट (शॉची कार) द्वारे संपर्क ब्लॉकवर (किंवा प्रवाहकीय रॉडवर) बसवले जाते. GN19-12/1000, 1250 चुंबकीय लॉकिंग प्लेट बसविण्याच्या संपर्कात, pउद्देशचुंबकीय लॉकिंग प्लेटचे e हे आहे की जेव्हा दोन खोबणी संपर्क चाकू वाढविण्यासाठी मोठ्या शॉर्ट सर्किट करंट| आकर्षण GN19-12/400, 630 डिस्कनेक्ट स्विचेसमध्ये करंटद्वारे एक लहान मर्यादा आहे, त्यामुळे चुंबकीय लॉकिंग प्लेट जोडण्याची आवश्यकता नाही.
 |
 |
 |

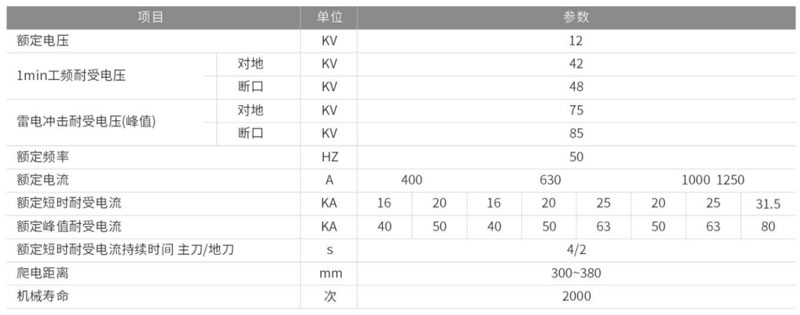

| मॉडेल |
रेट केलेले व्होल्टेज (kV) |
रेट केलेले वर्तमान (अ) |
रेट केलेले अल्प-वेळ वर्तमान सहन करते (द / 4से) |
रेट केलेले शिखर वर्तमान सहन करते (द) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. सभोवतालच्या तापमानाची वरची मर्यादा +40℃, खालची मर्यादा -l0℃, टीप: -25℃ वर स्टोरेज आणि वाहतुकीस परवानगी द्या
2. उंची 1000m पेक्षा जास्त नाही
3. सापेक्ष आर्द्रता: दैनिक सरासरी 95% पेक्षा जास्त नाही, मासिक सरासरी 90% पेक्षा जास्त नाही
4. पाण्याच्या वाफेचा दाब: दैनिक सरासरी 2.2 × 10-3Mpa पेक्षा जास्त नाही, मासिक सरासरी 1.8 × 10-3Mpa पेक्षा जास्त नाही
5. सभोवतालची हवा उपरोधक किंवा ज्वलनशील वायू, पाण्याची वाफ आणि इतर स्पष्ट प्रदूषणांपासून मुक्त असावी.
6. नियमित आणि हिंसक कंपन नाही.
टीप: वरील अटींनुसार नसल्यास, समस्या सोडवण्यासाठी निर्मात्याचा सल्ला घ्या
● OEM आणि ODM स्वीकारा: होय
●प्रमाणपत्र: CE, चाचणी अहवाल
●उत्पादन वेळ: 7 ~ 12 कार्य दिवस
●वारंटी कालावधी: 12 महिने
● वितरण वेळ: 15 दिवस
●हा स्विच ऑर्डर करताना, कृपया मॉडेल तपशील, रेट केलेले व्होल्टेज, रेट केलेले वर्तमान आणि इतर तांत्रिक डेटा सूचित करा.
● काही विशेष आवश्यकता असल्यास, त्या सोडवण्यासाठी तुम्ही आमच्याशी वाटाघाटी करू शकता.
