रिचज टेक्नॉलॉजी SF6 सर्किट ब्रेकरचा तपशीलवार परिचय

    रिचज टेक्नॉलॉजी मुख्यत्वे कमी-व्होल्टेज स्विचगियर ॲक्सेसरीज, उच्च-व्होल्टेज स्विचगियर घटक आणि इनडोअर/आउटडोअर सर्किट ब्रेकर सीरिजच्या निर्मितीवर लक्ष केंद्रित करते. खालील संदर्भासाठी SF6 सर्किट ब्रेकर्सची व्यावसायिक ओळख प्रदान करते.

I. SF6 सर्किट ब्रेकरचे मूलभूत विहंगावलोकन

    SF6 सर्किट ब्रेकर हा एक उच्च-व्होल्टेज सर्किट ब्रेकर आहे जो सल्फर हेक्साफ्लोराइड (SF6) वायूचा इन्सुलेशन आणि चाप-विझवणारा माध्यम म्हणून वापर करतो, ज्याचा मोठ्या प्रमाणावर विद्युत प्रणालींच्या प्रसारण आणि वितरण क्षेत्रात वापर केला जातो.

मुख्य वैशिष्ट्ये:

• उत्कृष्ट इन्सुलेशन कामगिरी: SF6 गॅसची इन्सुलेशन ताकद हवेच्या 2.5-3 पट आहे, ज्यामुळे उपकरणांचे प्रमाण लक्षणीयरीत्या कमी होऊ शकते.

• सुपीरियर आर्क-विझवण्याची क्षमता: उच्च चाप स्तंभ चालकता, लहान चाप वेळ (2-2.5 चक्र), आणि मोठी ब्रेकिंग क्षमता (80kA पर्यंत).

• आगीचा धोका नाही: SF6 गॅस उच्च सुरक्षिततेसह ज्वलनशील नाही.

• दीर्घ सेवा जीवन: दीर्घ देखभाल चक्र आणि कमी देखभाल वारंवारता सह, इलेक्ट्रिकल आयुष्य 25 वर्षांपेक्षा जास्त असू शकते.

II. कामाचे तत्व आणि रचना

2.1 कार्य तत्त्व

चाप विझवण्याची यंत्रणा:

1. उघडताना, एक चाप निर्माण करण्यासाठी हलणारे आणि स्थिर संपर्क वेगळे होतात, ज्यामुळे SF6 वायूचे S, F अणू आणि उच्च तापमानात सकारात्मक/नकारात्मक आयनांमध्ये विघटन होते.

2. SF6 वायूचे रेणू ऋण आयन तयार करण्यासाठी मुक्त इलेक्ट्रॉन्स कॅप्चर करतात, कंस स्तंभाची चालकता कमी करतात आणि चाप नष्ट होण्याचा वेग वाढवतात.

3. चाप विझल्यानंतर, वायू त्याची मूळ इन्सुलेशन स्थिती पुनर्संचयित करते.

वायू अभिसरण:प्रेशर गॅस प्रकार किंवा स्व-ऊर्जा प्रकार तत्त्वाचा अवलंब करून, कंस द्रुतगतीने विझवण्यासाठी आणि इन्सुलेशन पुनर्संचयित करण्यासाठी पिस्टन किंवा आर्क उर्जेद्वारे गॅस प्रवाह तयार केला जातो.

2.2 मुख्य रचना

III. रिचज टेक्नॉलॉजीद्वारे उत्पादित SF6 सर्किट ब्रेकर्सचे प्रकार आणि तांत्रिक मापदंड

3.1 मुख्य प्रकार

1. संरचनेनुसार वर्गीकृत:

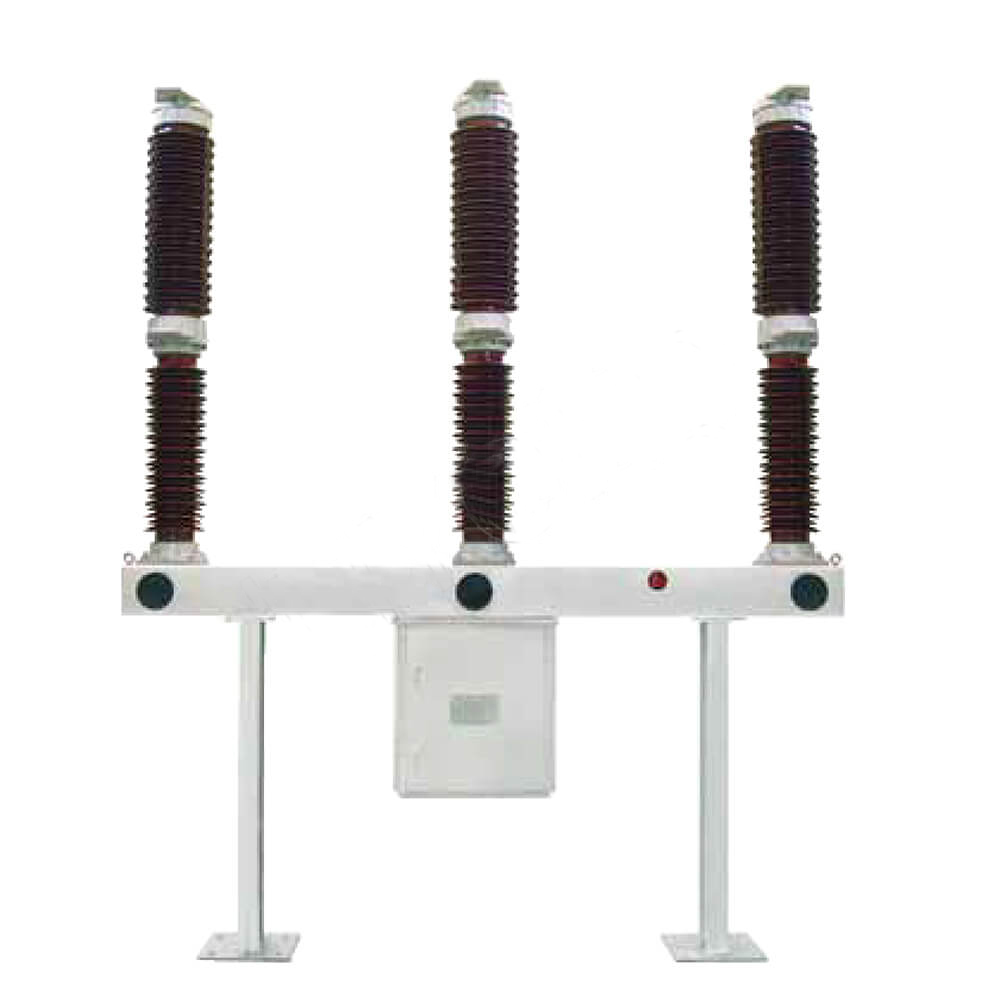

• पोर्सिलेन स्तंभाचा प्रकार: तीन-फेज स्वतंत्र, मोठा आकारमान, बाहेरील ठिकाणांसाठी योग्य (जसे की FA4-550 प्रकार)

• टाकीचा प्रकार (मजल्यावरील टाकीचा प्रकार): थ्री-फेज कॉमन टँक, कॉम्पॅक्ट स्ट्रक्चर, चांगली भूकंपाची कार्यक्षमता, सोपी देखभाल

• GIS एकत्रित विद्युत उपकरणांमध्ये सर्किट ब्रेकर: सीलबंद शेलमध्ये डिस्कनेक्टर, ग्राउंडिंग स्विच इ. सह एकत्रित

2. चाप-विझवण्याच्या पद्धतीनुसार वर्गीकृत:

• सिंगल-प्रेशर प्रकार: चाप विझवणाऱ्या चेंबरच्या आत फक्त एक दाब, साधी रचना, मोठ्या प्रमाणात वापरली जाते

• दुहेरी-दाब प्रकार: उच्च आणि कमी दाबाच्या हवेच्या कक्षांसह, चाप-विझवण्याचे चांगले कार्यप्रदर्शन परंतु जटिल संरचना

3.2 प्रमुख तांत्रिक मापदंड

IV. SF6 सर्किट ब्रेकरचे फायदे आणि अनुप्रयोग परिस्थिती

4.1 उत्पादन फायदे

1. उत्कृष्ट ब्रेकिंग कार्यप्रदर्शन: चाप त्वरीत विझवू शकते, क्वचितच कापण्याचे ओव्हरव्होल्टेज तयार करू शकते आणि उपकरणे आणि रेषा संरक्षित करू शकतात

2. उच्च विश्वासार्हता: सीलबंद रचना बाह्य वातावरणाचा प्रभाव कमी करते, विविध कठोर हवामान परिस्थितींसाठी योग्य

3. कमी आवाज: ऑपरेशनचा आवाज 85dB पेक्षा कमी आहे, कामाचे वातावरण सुधारते

4. लहान मजला क्षेत्र: संक्षिप्त रचना, विशेषत: शहरी सबस्टेशन आणि जागा-अवरोधित ठिकाणांसाठी योग्य

5. उच्च बुद्धिमत्ता पातळी: रीअल-टाइम मॉनिटर गॅस घनता, तापमान आणि ऑपरेशन स्थितीमध्ये मॉनिटरिंग सिस्टम समाकलित करू शकते

4.2 अनुप्रयोग परिस्थिती

• पॉवर ट्रान्समिशन सिस्टम: 500kV आणि त्याहून अधिक अल्ट्रा-हाय व्होल्टेज ट्रान्समिशन लाईन्सचे संरक्षण आणि नियंत्रण

• सबस्टेशन: मुख्य ट्रान्सफॉर्मर आणि बसबारसाठी संरक्षण उपकरण म्हणून वापरले जाते

• औद्योगिक पॉवर ग्रिड: मोठे कारखाने, खाणी इत्यादींमध्ये स्वयं-प्रदान केलेल्या पॉवर स्टेशनसाठी उच्च-व्होल्टेज वीज वितरण.

• नवीन ऊर्जा ग्रिड कनेक्शन: विंड फार्म आणि फोटोव्होल्टेइक पॉवर स्टेशन्समधील बूस्टर स्टेशनसाठी संरक्षण उपकरणे

• अर्बन पॉवर ग्रिड: कॉम्पॅक्ट GIS स्विचगियरचा मुख्य घटक

V. स्थापना आणि देखभाल बिंदू

5.1 स्थापना आवश्यकता

1. पाया तयार करणे:

• उपकरणे स्थिरता सुनिश्चित करण्यासाठी पातळी त्रुटी <1mm/m

• परिपूर्ण ग्राउंडिंग सिस्टम, ग्राउंडिंग प्रतिरोध <0.5Ω

2. गॅस उपचार:

• स्थापनेपूर्वी गॅस गळती शोधणे, वार्षिक गळती दर <1‰ असावा

• 133Pa खाली रिकामे करा आणि 2 तासांपेक्षा जास्त ठेवा, नंतर गळती नाही याची पुष्टी केल्यानंतर पात्र SF6 गॅस भरा

• गॅस फिलिंग प्रेशर उत्पादनाच्या मॅन्युअल आवश्यकतांचे काटेकोरपणे पालन करते, त्रुटी ±0.02MPa मध्ये नियंत्रित

3. यंत्रणा समायोजन:

• उघडण्याची आणि बंद करण्याची वेळ आणि सिंक्रोनाइझेशन समायोजन तांत्रिक आवश्यकता पूर्ण करते

• ऑपरेटिंग यंत्रणा जॅमिंगशिवाय लवचिक आहे

• सहायक स्विच सामान्य सिग्नल फीडबॅकसह अचूकपणे स्विच करते

5.2 देखभाल पद्धती

नियमित तपासणी आयटम:

विशेष देखभाल:

• गॅस भरून काढणे: जेव्हा दाब अलार्म मूल्यापर्यंत घसरतो (सामान्यत: रेट केलेल्या दाबापेक्षा 0.05MPa कमी), वेळेवर गॅस पुन्हा भरणे

• गॅस बदलणे: गंभीर फॉल्ट करंट तुटल्यानंतर, गॅसची गुणवत्ता तपासा आणि आवश्यक असल्यास बदला

• घनता रिले कॅलिब्रेशन: दर 2-3 वर्षांनी कॅलिब्रेशन करा

सहावा. खबरदारी आणि सुरक्षितता उपाय

1. SF6 गॅस वैशिष्ट्ये:

• शुद्ध SF6 गैर-विषारी आहे, परंतु चाप विघटन उत्पादने (जसे की SO2, HF) विषारी आहेत, त्यामुळे देखभाल करताना वायुवीजन आवश्यक आहे

• त्वचा आणि श्वसनमार्गाशी वायूचा संपर्क टाळा, आवश्यक असल्यास संरक्षणात्मक उपकरणे घाला

2. देखभाल सुरक्षा:

• प्रथम वीज खंडित करणे आवश्यक आहे, वीज नाही आणि देखभाल करण्यापूर्वी जमिनीवर पडताळा

• SF6 गॅस सोडण्यापूर्वी दाब शून्य गेज दाबापर्यंत कमी करा

• उपकरणे उघडल्यानंतर 15 मिनिटांपेक्षा जास्त वेळ जबरदस्तीने वायुवीजन करावे जेणेकरून अंतर्गत वायू संपला आहे.

3. पर्यावरण संरक्षण आवश्यकता:

• SF6 हा एक मजबूत हरितगृह वायू आहे (GWP मूल्य 23900), त्यामुळे उत्सर्जन काटेकोरपणे नियंत्रित केले पाहिजे

• कचरा वायूचा पुनर्वापर आणि प्रक्रिया करणे आवश्यक आहे आणि ते थेट वातावरणात सोडले जाऊ नये

VII. सारांश

    त्याच्या उत्कृष्ट इन्सुलेशन आणि चाप-विझवण्याच्या कार्यक्षमतेसह, SF6 सर्किट ब्रेकर हा आधुनिक पॉवर सिस्टममध्ये उच्च-व्होल्टेज स्विचगियरचा मुख्य प्रवाहाचा पर्याय बनला आहे, विशेषत: मोठ्या-क्षमतेसाठी, उच्च-व्होल्टेज पातळीच्या पॉवर ट्रांसमिशन आणि वितरण परिस्थितीसाठी योग्य.
