रिचज टेक्नॉलॉजी इनडोअर हाय-व्होल्टेज ग्राउंडिंग स्विचचा तपशीलवार परिचय

    रिचज टेक्नॉलॉजीच्या उच्च-व्होल्टेज स्विचगियर ॲक्सेसरीजच्या क्षेत्रात (आधी उच्च-व्होल्टेज इन्सुलेशन भाग, ग्राउंडिंग स्विच घटक इ.) च्या व्यवसायाच्या आधारावर, त्याची इनडोअर हाय-व्होल्टेज ग्राउंडिंग स्विच उत्पादने V12k 05k2k व्होल्टेज पातळी असलेल्या पॉवर सिस्टमसाठी मुख्य सुरक्षा उपकरण म्हणून स्थित आहेत. ते मुख्यत्वे इनडोअर सबस्टेशन्स, पॉवर डिस्ट्रीब्युशन रूम्स आणि हाय-व्होल्टेज स्विचगियर मॅचिंगमध्ये उपकरणांच्या देखभालीदरम्यान ग्राउंडिंग संरक्षणाच्या गरजा पूर्ण करण्यासाठी वापरले जातात. उत्पादने T/ZZB 2173-2021 "12kV～40.5kV इनडोअर हाय-व्होल्टेज एसी ग्राउंडिंग स्विच" सारख्या उद्योग मानकांचे पालन करतात. खालील उत्पादनाच्या मुख्य परिमाणांचा तपशीलवार परिचय आहे:

I. उत्पादनाचे विहंगावलोकन आणि कोर पोझिशनिंग

    रिच इनडोअर हाय-व्होल्टेज ग्राउंडिंग स्विच हे एक यांत्रिक सुरक्षा ग्राउंडिंग उपकरण आहे, ज्याचे वर्गीकरण पृथक्करण स्विच म्हणून केले जाते. उच्च-व्होल्टेज उपकरणे (जसे की सर्किट ब्रेकर, ट्रान्सफॉर्मर, स्विचगियर) च्या देखरेखीदरम्यान ठेवली जाणारी उपकरणे आणि पॉवर ग्रिड दरम्यान एक विश्वासार्ह ग्राउंडिंग सर्किट तयार करणे, अवशिष्ट शुल्क सोडणे आणि वैयक्तिक विद्युत शॉक किंवा अनपेक्षित वीज पुरवठ्यामुळे उपकरणांचे नुकसान टाळण्यासाठी "स्पष्ट डिस्कनेक्शन पॉइंट" प्रदान करणे हे त्याचे मुख्य कार्य आहे.

• व्होल्टेज कव्हरेज: 12kV, 24kV, 40.5kV (मुख्य प्रवाहातील मध्यम-व्होल्टेज इनडोअर पॉवर सिस्टमशी जुळवून घेत);

• वारंवारता अनुकूलन: 50Hz (घरगुती उर्जा प्रणाली मानकांशी सुसंगत);

• मुख्य फायदे: कॉम्पॅक्ट संरचना, लवचिक ऑपरेशन आणि कठोर वातावरणास प्रतिकार (धूळ, तापमान आणि आर्द्रता चढउतार यांसारख्या घरातील जटिल परिस्थितींशी जुळवून घेणे) रिच उच्च-व्होल्टेज स्विच ॲक्सेसरीज (जसे की इन्सुलेट खांब, ऑपरेटिंग यंत्रणा) सह तांत्रिक समन्वय तयार करा.

II.मुख्य तांत्रिक मापदंड (T/ZZB 2173-2021 मानकांचे पालन करणे)

    व्होल्टेज पातळीच्या वर्गीकरणानुसार, मुख्य तांत्रिक मापदंड खालील तक्त्यामध्ये दर्शविले आहेत, जे GB/T 1985-2014 "हाय-व्होल्टेज एसी अलग करणारे स्विचेस आणि ग्राउंडिंग स्विचेस" च्या मूलभूत आवश्यकता देखील पूर्ण करतात:

III. स्ट्रक्चरल डिझाइन आणि कार्य तत्त्व

3.1 कोर स्ट्रक्चर (सुलभ स्थापना आणि देखभालीसाठी मॉड्यूलर डिझाइन)

    परिपक्व उद्योग आर्किटेक्चरचा संदर्भ देऊन आणि रिचच्या ऍक्सेसरी प्रक्रियेच्या फायद्यांसह, उत्पादन मुख्यत्वे खालील घटकांनी बनलेले आहे:

• कंस: स्ट्रक्चरल मजबुती सुनिश्चित करण्यासाठी पृष्ठभागावरील गंजरोधक उपचार (गॅल्वनाइझिंग/फवारणी) सह पातळ स्टील प्लेट्सच्या कोल्ड बेंडिंग आणि वेल्डिंगद्वारे तयार केले जाते;

• ग्राउंडिंग नाइफ असेंब्ली: T2 लाल तांबे कोल्ड-ड्रान फॉर्मिंग, कॉन्टॅक्ट सिल्व्हर प्लेटिंग लेयर कडकपणा ≥HV120 (संपर्क प्रतिकार कमी करणे आणि गंज प्रतिकार सुधारणे);

• स्थिर संपर्क: फ्लँज चाकू-एज डिझाइनसह, विश्वसनीय संपर्क साधण्यासाठी डिस्क स्प्रिंगसह सहकार्य करणे आणि सैल गरम होणे टाळणे;

• ऑपरेटींग मेकॅनिझम: मॅन्युअल/इलेक्ट्रिक ड्युअल मोड्सचे समर्थन करते (इलेक्ट्रिक मॉडेलमध्ये मोटर ड्राइव्ह युनिट समाविष्ट आहे), प्रेशर स्प्रिंग एनर्जी स्टोरेज स्ट्रक्चरसह एकत्रित;

• इन्सुलेशन घटक: इपॉक्सी रेझिन इन्सुलेटर APG ऑटोमॅटिक कॉम्प्रेशन मोल्डिंग प्रक्रियेचा अवलंब करतात (उच्च इन्सुलेशन ताकद, कमी आंशिक डिस्चार्ज);

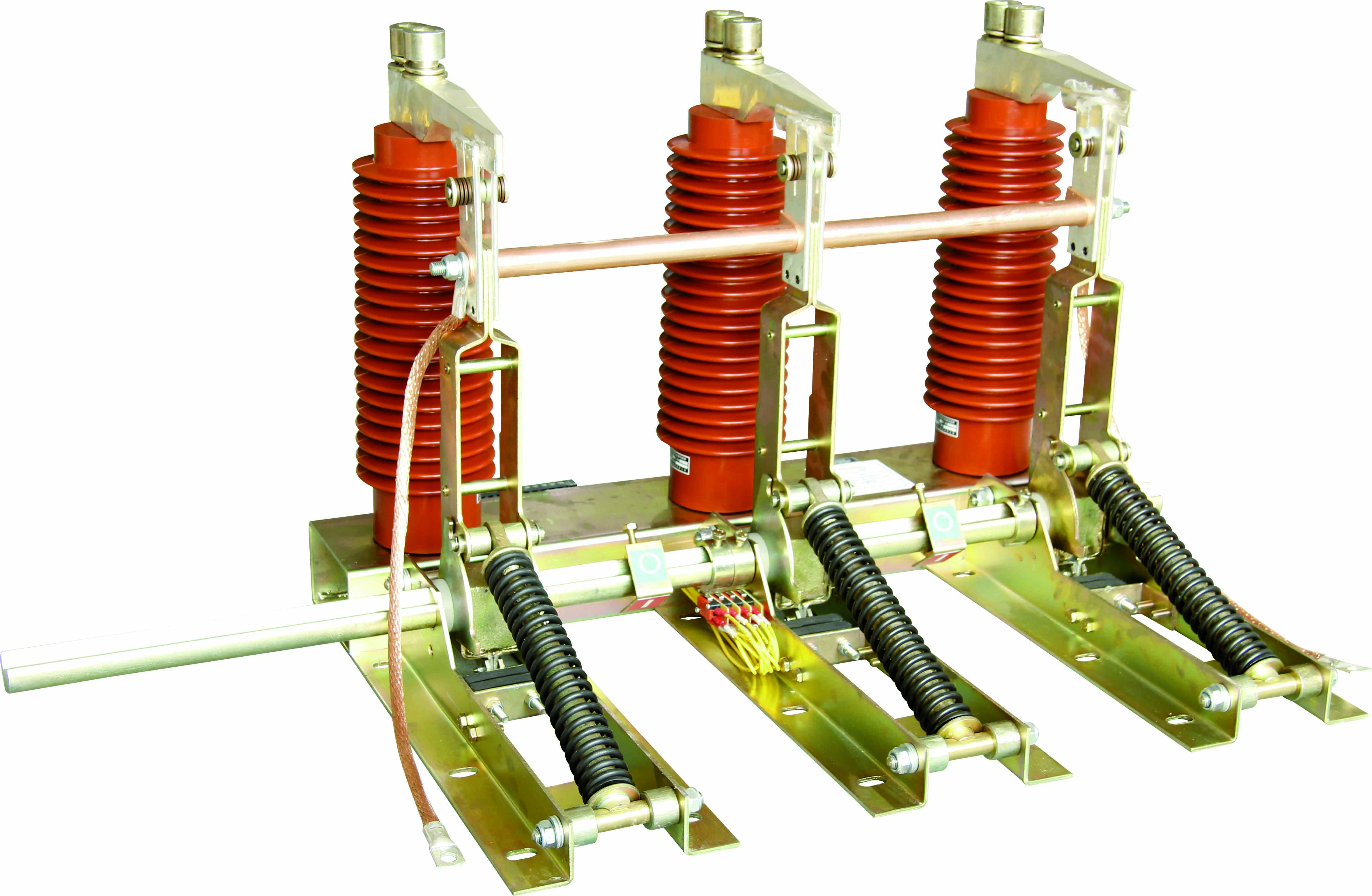

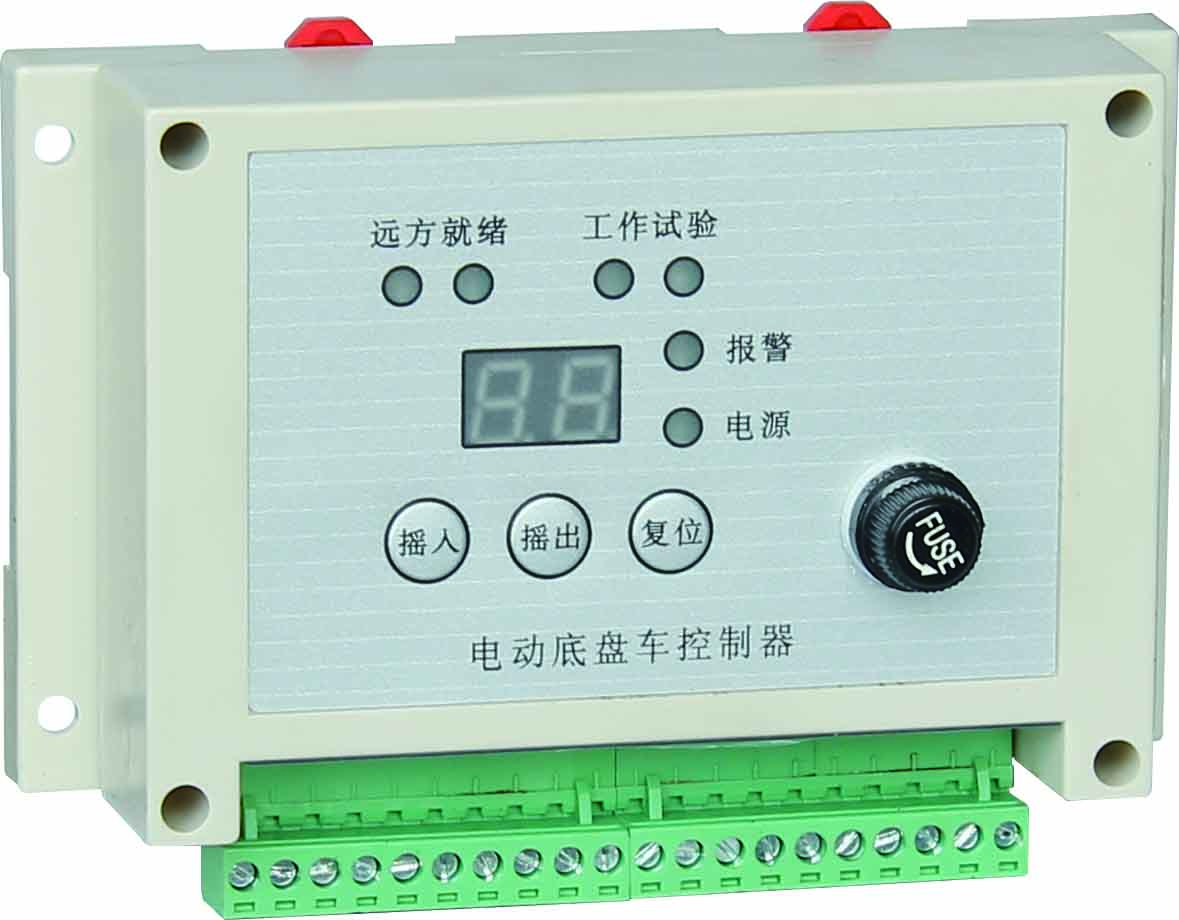

• इंटेलिजेंट कंट्रोल मॉड्यूल (पर्यायी): मोटर स्टॉल संरक्षण (≥5 वेळा रेट केलेले वर्तमान), ऑपरेशन वेळ मर्यादा संरक्षण, व्होल्टेज चढउतार संरक्षण (80%-120% रेट मूल्य), संरक्षण ग्रेड IP3X समाविष्ट आहे;

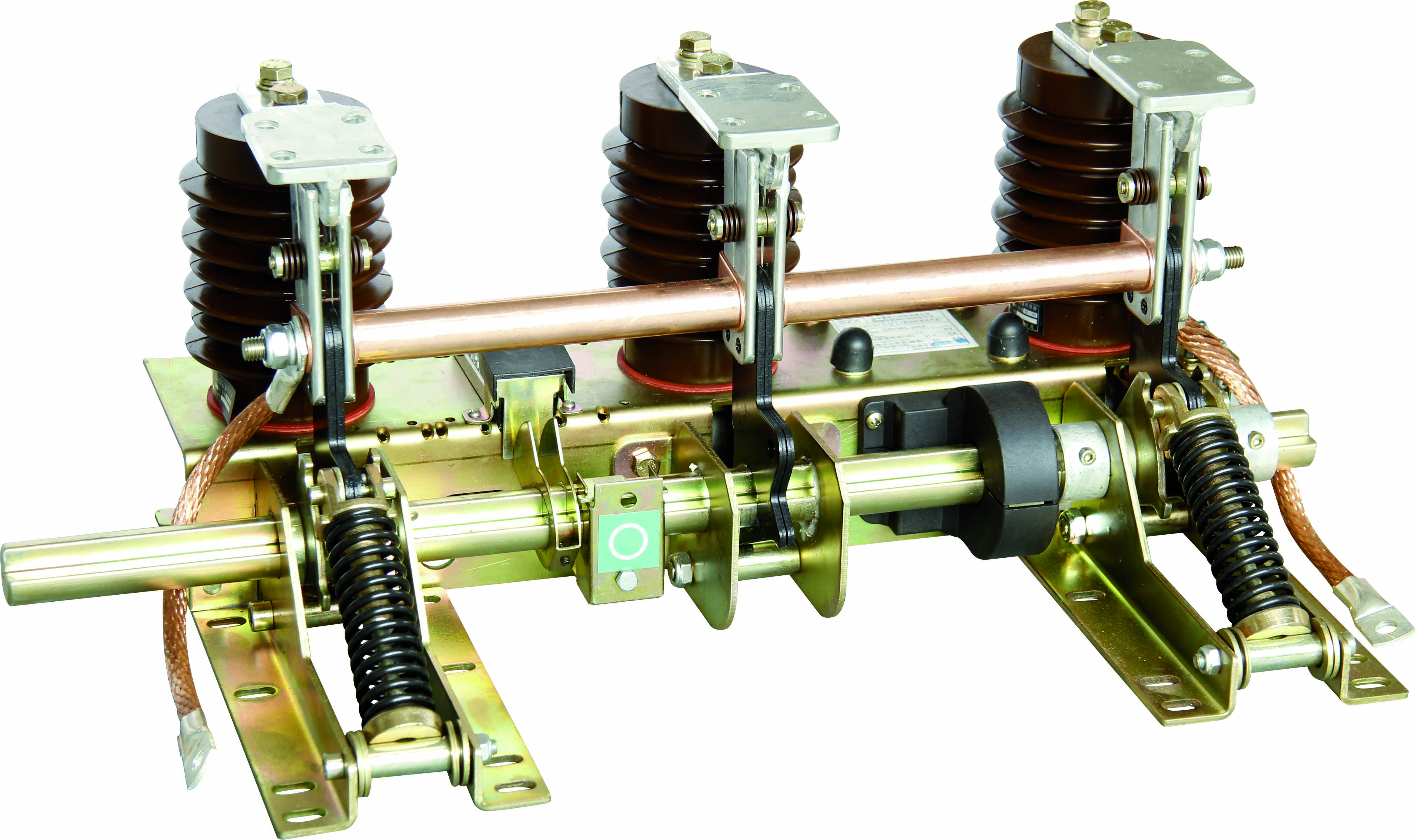

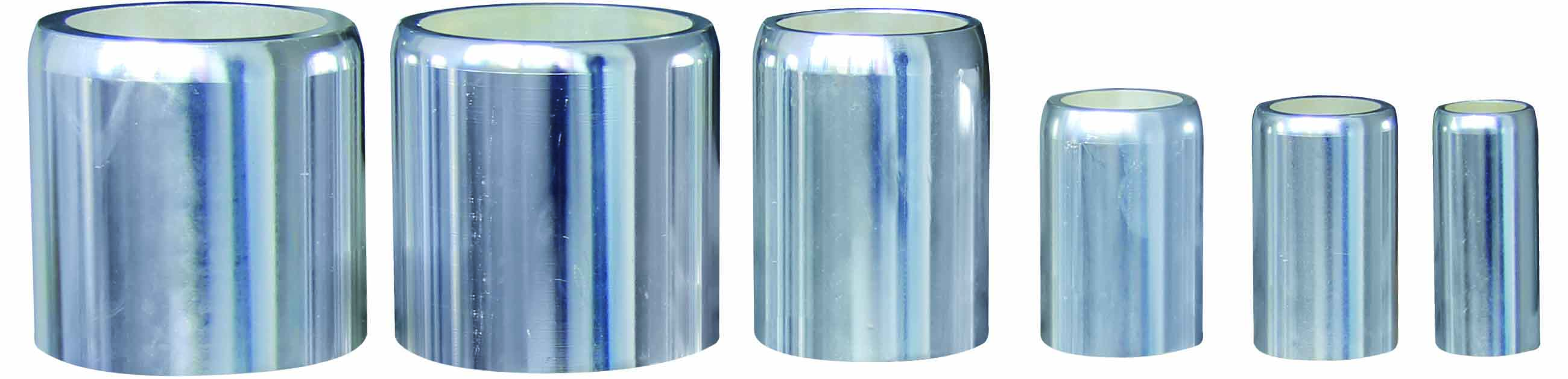

• सहाय्यक घटक: प्रवाहकीय स्लीव्ह (इन्सुलेशन अलगाव), लवचिक कनेक्शन (प्रतिष्ठापन त्रुटीची भरपाई), स्थिती सेन्सर (फीडबॅक उघडणे आणि बंद होण्याची स्थिती).

3.2 कार्य तत्त्व (प्रेशर स्प्रिंग एनर्जी स्टोरेजद्वारे चालवलेले, मॅन्युअल ऑपरेशन स्पीडपासून स्वतंत्र)

(1) बंद ऑपरेशन

1. मॅन्युअली/इलेक्ट्रिकली ऑपरेटींग मेकॅनिझम चालवा, टॉर्क मुख्य शाफ्टमध्ये प्रसारित केला जातो, क्रँक आर्म फिरवण्यासाठी रेझिस्टन्स टॉर्कवर मात करून;

2. ग्राउंडिंग चाकू ऑपरेटिंग रॉड प्रेशर स्प्रिंग डेड पॉईंटमधून जातो आणि ग्राउंडिंग चाकू त्वरीत बंद होण्यासाठी प्रेशर स्प्रिंग त्वरित ऊर्जा सोडते;

3. ठिकाणी बंद केल्यानंतर, ग्राउंडिंग चाकू एक विश्वासार्ह ग्राउंडिंग सर्किट तयार करण्यासाठी डिस्क स्प्रिंगद्वारे स्थिर संपर्क फ्लँजच्या जवळ आहे.

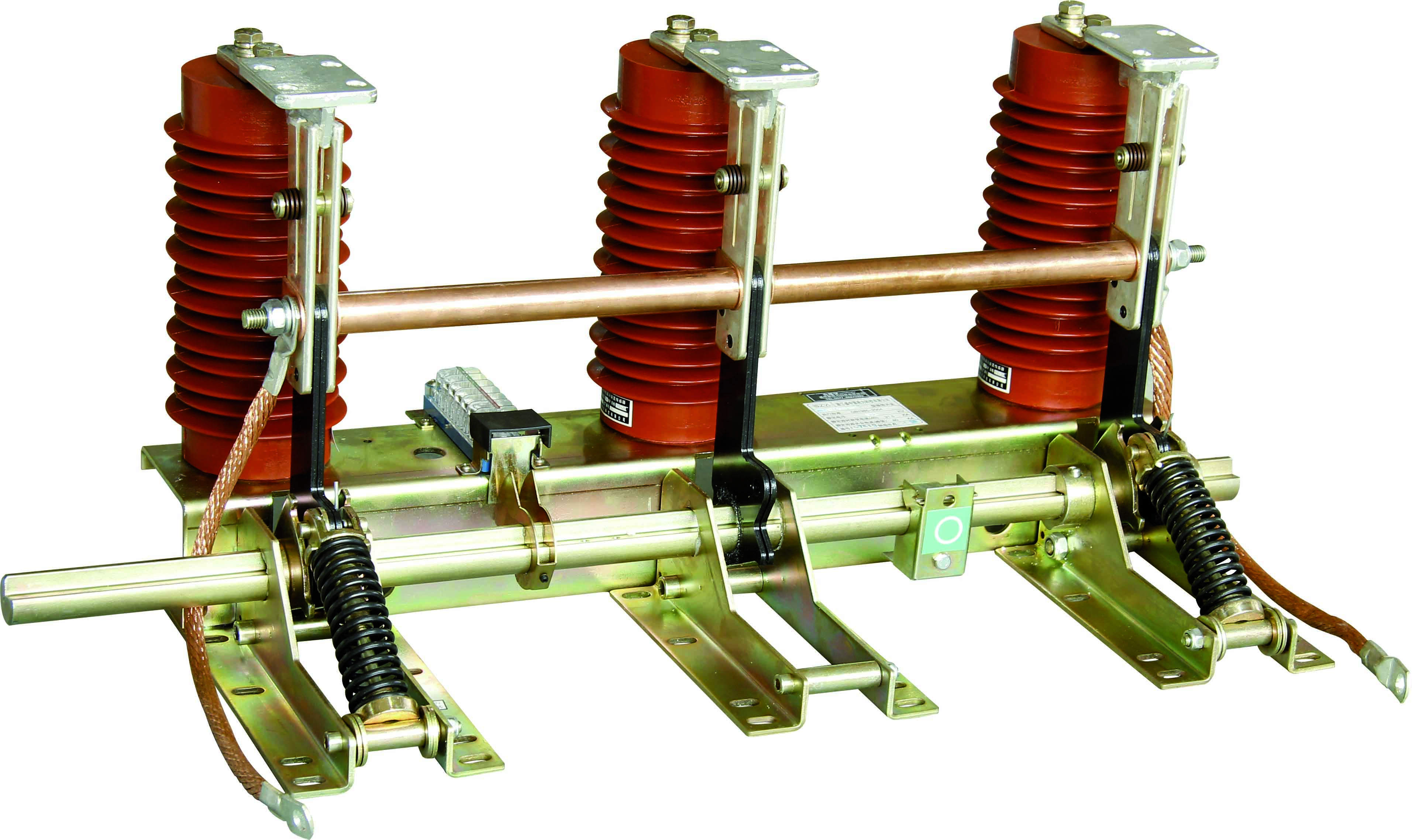

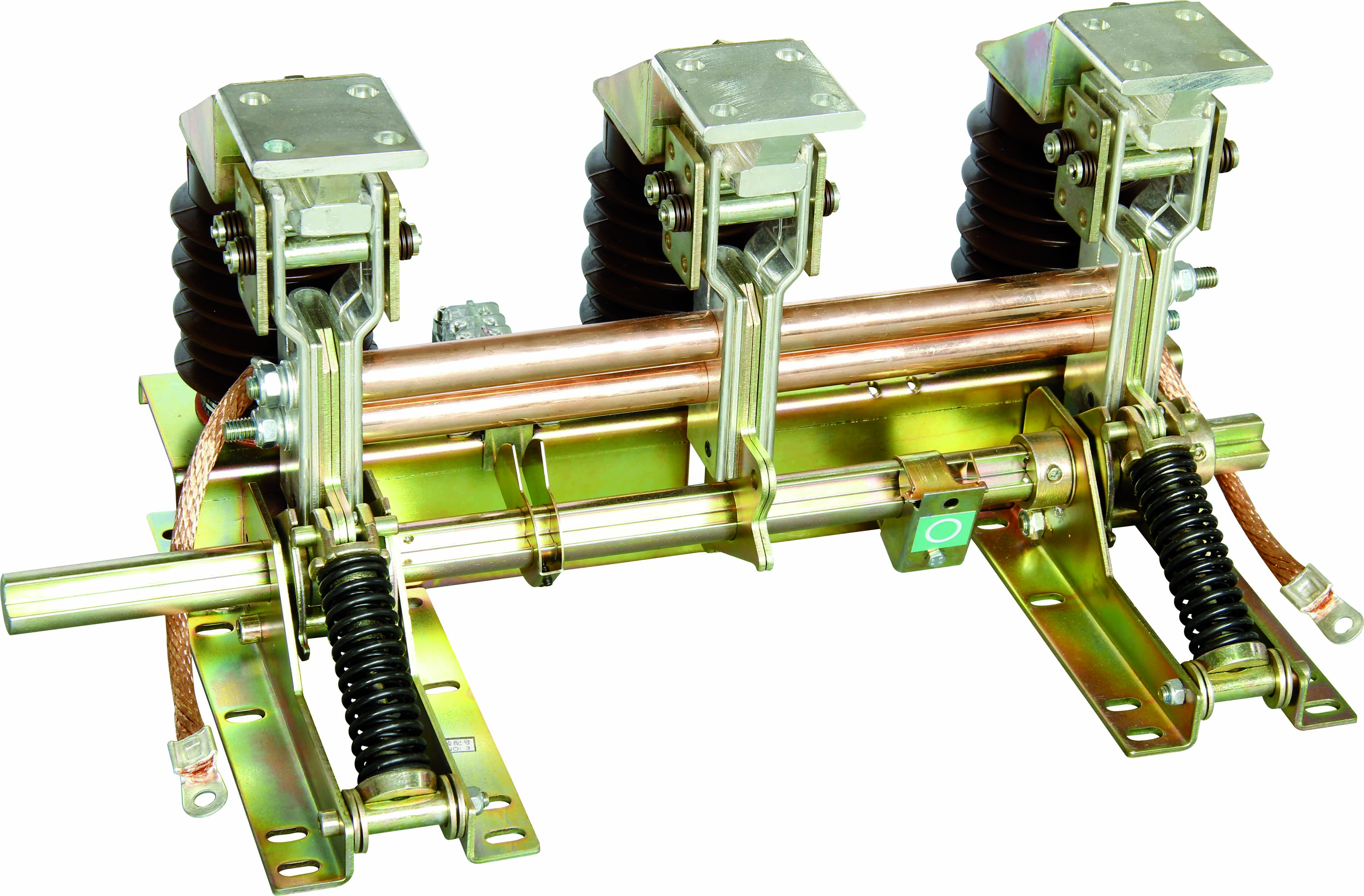

24kV तपशील

1. ऑपरेटिंग यंत्रणा रिव्हर्स टॉर्क लागू करते आणि मुख्य शाफ्ट मुख्य टॉर्क आणि स्प्रिंग फोर्सवर मात करून क्रँक आर्मला उलट दिशेने फिरवते;

2. ग्राउंडिंग चाकू प्रेशर स्प्रिंग पुन्हा डेड पॉइंटमधून ऊर्जा साठवण पूर्ण करण्यासाठी जाते (पुढील बंद होण्याची तयारी);

3. जागेवर उघडल्यानंतर, ब्रेक उघडण्याचे अंतर मानक आवश्यकता पूर्ण करते, स्पष्ट विद्युत अलगाव तयार करते.

IV. मुख्य कार्ये आणि अनुप्रयोग परिस्थिती

4.1 मुख्य सुरक्षा कार्ये

1. सक्तीचे इंटरलॉक संरक्षण: उच्च-व्होल्टेज स्विचगियरच्या मुख्य स्विचसह यांत्रिक/इलेक्ट्रिकल इंटरलॉक लक्षात घ्या (जेव्हा मुख्य स्विच उघडला जात नाही, तेव्हा ग्राउंडिंग स्विच बंद करता येत नाही; जेव्हा ग्राउंडिंग स्विच बंद असतो तेव्हा मुख्य स्विच बंद करता येत नाही) गैरप्रकार टाळण्यासाठी;

2. अवशिष्ट चार्ज रिलीझ: देखभाल दरम्यान इलेक्ट्रोस्टॅटिक शॉक टाळण्यासाठी ग्राउंडिंगनंतर उपकरणांमधील अवशिष्ट शुल्क द्रुतपणे डिस्चार्ज करा;

3. शॉर्ट-सर्किट बनवण्याची क्षमता: क्लास E2 बनवण्याची कामगिरी उपकरणे जळून जाणे टाळण्यासाठी देखभाल दरम्यान अचानक शॉर्ट-सर्किट दोषांना सामोरे जाऊ शकते;

4. स्टेट व्हिज्युअलायझेशन: मेकॅनिकल पोझिशन इंडिकेशन (स्पष्ट ओपनिंग/क्लोजिंग मार्क्स), पर्यायी थेट डिस्प्ले डिव्हाइस (DL408-91 नियमांचे पालन करून) सुसज्ज.

4.2 विशिष्ट अनुप्रयोग परिस्थिती

• इनडोअर सबस्टेशन्स: 12kV~40.5kV सर्किट ब्रेकर आणि बसबार आणि ट्रान्सफॉर्मर देखभाल ग्राउंडिंगसाठी अलग करणारे स्विचसह वापरले जाते;

• हाय-व्होल्टेज स्विचगियर मॅचिंग: आउटगोइंग कॅबिनेट आणि मीटरिंग कॅबिनेटसाठी देखभाल ग्राउंडिंग घटक म्हणून, रिच लो-व्होल्टेज स्विचगियर ॲक्सेसरीजसह "हाय-लो व्होल्टेज सिनर्जी" तयार करा, MNS, GCS आणि इतर कॅबिनेटशी जुळवून घ्या;

• औद्योगिक वीज वितरण प्रणाली: मोठ्या कारखान्यांमध्ये आणि खाणीच्या मालकीच्या वीज केंद्रांमध्ये उच्च-व्होल्टेज उपकरणे (जसे की उच्च-व्होल्टेज मोटर्स, रेक्टिफायर कॅबिनेट) देखभाल संरक्षण;

• नवीन ऊर्जा परिस्थिती: फोटोव्होल्टेइक/विंड पॉवर बूस्टर स्टेशन्समध्ये इनडोअर पॉवर डिस्ट्रिब्युशन डिव्हाइसेसचे (जसे की 35kV स्विचगियर) सुरक्षितता ग्राउंडिंग.

V. स्थापना आणि देखभाल बिंदू

5.1 मुख्य स्थापना आवश्यकता

1. पायाशी जुळवून घेणे: इन्स्टॉलेशनच्या पृष्ठभागाची पातळी ≤1mm/m, आणि ग्राउंडिंग लूप रेझिस्टन्स ≤0.5Ω (स्टेशन ग्राउंडिंग ग्रिडशी विश्वासार्हपणे कनेक्ट केलेले असणे आवश्यक आहे);

2. इंटरलॉक सहकार्य: स्विचगियरच्या मुख्य स्विचसह इंटरलॉक यंत्रणा जॅमिंगशिवाय सुरळीतपणे चालते याची खात्री करा (चांगल्या सुसंगततेसाठी रिचगे मूळ इंटरलॉक उपकरणे वापरण्याची शिफारस केली जाते);

3. इलेक्ट्रिकल वायरिंग: इलेक्ट्रिक मॉडेलच्या कंट्रोल लाइन कनेक्शनने व्होल्टेज पातळीचे पालन केले पाहिजे (जसे की AC220V/DC220V), आणि वायरिंग टर्मिनल्सचा घट्ट होणारा टॉर्क मॅन्युअलच्या आवश्यकता पूर्ण करतो;

4. स्वीकृती चाचणी: स्थापनेनंतर, ओपनिंग आणि क्लोजिंग असिंक्रोनिझम, लूप रेझिस्टन्स आणि इन्सुलेशन कार्यप्रदर्शन (पॉवर फ्रिक्वेंसी व्होल्टेज, आंशिक डिस्चार्ज चाचणी) तपासणे आवश्यक आहे.

5.2 नियमित देखभाल आणि समस्यानिवारण

(1) देखभाल चक्र आणि सामग्री

(2) सामान्य समस्यानिवारण

• क्लोजिंग जॅमिंग: क्रँक आर्म आणि मुख्य शाफ्टमधील कनेक्शन सैल आहे किंवा नाही हे तपासा किंवा संपर्क विकृत आहे की नाही (विकृत भाग बदलणे आवश्यक आहे);

चाचणी लूप प्रतिरोध, इन्सुलेशन प्रतिरोध (≥1000MΩ/2500V), उघडण्याची आणि बंद करण्याची वेळ आणि असिंक्रोनिझम

• इलेक्ट्रिक ऑपरेशन अयशस्वी: मोटर स्टॉल संरक्षण ट्रिगर झाले आहे की नाही ते तपासा (नियंत्रक रीसेट करणे आवश्यक आहे), किंवा ड्राइव्ह गियर परिधान केले आहे की नाही;

• जास्त प्रमाणात आंशिक डिस्चार्ज: इन्सुलेशन भागांच्या पृष्ठभागावरील तेलाचे डाग साफ करा, इन्सुलेटरला क्रॅक आहेत का ते तपासा (आवश्यक असल्यास इन्सुलेटर बदला).

सहावा. मानक अनुपालन आणि गुणवत्ता वचनबद्धता

6.1 अनुपालन मानके

• गट मानक: T/ZZB 2173-2021 "12kV～40.5kV इनडोअर हाय-व्होल्टेज एसी ग्राउंडिंग स्विच";

• राष्ट्रीय मानक: GB/T 1985-2014 "हाय-व्होल्टेज एसी अलग करणारे स्विचेस आणि ग्राउंडिंग स्विचेस", GB/T 11022-2020 "उच्च-व्होल्टेज स्विचगियर आणि नियंत्रण उपकरण मानकांसाठी सामान्य तांत्रिक आवश्यकता";

2. ग्राउंडिंग चाकू ऑपरेटिंग रॉड प्रेशर स्प्रिंग डेड पॉईंटमधून जातो आणि ग्राउंडिंग चाकू त्वरीत बंद होण्यासाठी प्रेशर स्प्रिंग त्वरित ऊर्जा सोडते;

6.2 गुणवत्ता वचनबद्धता

• उत्पादनाची वॉरंटी कालावधी: 1 वर्ष (मानवी नुकसान किंवा सक्तीची घटना वगळून);

• जीवन हमी: जेव्हा यांत्रिक जीवन वर्ग M2 पर्यंत पोहोचते (10,000 वेळा), मुख्य कामगिरी अजूनही मानक आवश्यकता पूर्ण करते;

• सेवा समर्थन: स्थापना मार्गदर्शन, देखभाल प्रशिक्षण आणि स्पेअर पार्ट्सचा पुरवठा प्रदान करा (रिच्जच्या अधिकृत वेबसाइट किंवा ग्राहक सेवेद्वारे समर्थन मिळू शकते).

VII. तपशीलवार माहिती मिळविण्याचे मार्ग

    रिचज टेक्नॉलॉजी इनडोअर हाय-व्होल्टेज ग्राउंडिंग स्विचचे संपूर्ण उत्पादन मॅन्युअल प्राप्त करण्यासाठी (विशिष्ट मॉडेल पॅरामीटर्स, इंस्टॉलेशन ड्रॉइंग्स, चाचणी अहवालांसह), तुम्ही खालील पद्धती वापरू शकता:

1. Richge अधिकृत वेबसाइट (www.richgeswitchgear.com) ला भेट द्या आणि "हाय-व्होल्टेज उत्पादने" किंवा "तांत्रिक डाउनलोड" विभागात क्वेरी करा;

2. रिच सेल्स विभागाशी संपर्क साधा (WhatsAPP: +86 189 5893 8078) आणि आवश्यकता स्पष्ट करा (जसे की व्होल्टेज पातळी, इलेक्ट्रिक कंट्रोल आवश्यक आहे का);

3. सानुकूलित तांत्रिक समाधानासाठी अर्ज करण्यासाठी Richge ग्राहक सेवा ईमेलवर ईमेल पाठवा.
