MHZ2 / MHZL2 समांतर एअर ग्रिपर पूर्ण उत्पादन परिचय

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH MHZ2 (मानक स्ट्रोक) आणि MHZL2 (लाँग स्ट्रोक) हे ड्युअल-पिस्टन सिंक्रोनस पॅरलल एअर ग्रिपर्स आहेत. सममितीय ड्युअल पिस्टन आणि अचूक रेखीय मार्गदर्शक रेलद्वारे चालविलेले, जबडे विक्षेप न करता समांतरपणे उघडतात आणि बंद होतात, अल्ट्रा-उच्च पुनरावृत्ती स्थिती अचूकता प्रदान करतात. उपलब्ध बोअर: 10/16/20/25 मिमी, तीन ऑपरेशन मोडला सपोर्ट करते: डबल ॲक्टिंग (डी), सिंगल ॲक्टिंग नॉर्मलली ओपन (एस), सिंगल ॲक्टिंग साधारणपणे बंद (सी). मल्टिपल अदलाबदल करण्यायोग्य जबड्याच्या शैली आणि बॉडी पोर्ट लेआउट्स पर्यायी आहेत, PLC इंटरलॉकसाठी खुले/बंद स्थितीचे सिग्नल शोधण्यासाठी M9BW चुंबकीय स्विचशी सुसंगत आहेत.

     -- MHZ2: मानक शॉर्ट-स्ट्रोक युनिव्हर्सल ग्रिपर, हाय-स्पीड आणि हाय-सायकल ऑटोमेटेड मोठ्या प्रमाणात उत्पादनासाठी डिझाइन केलेले

     -- MHZL2: खोल पोकळी आणि मोठ्या आकाराच्या वर्कपीस हाताळणीसाठी विस्तारित लाँग ओपनिंग स्ट्रोक प्रकार

     दोन्ही मालिका समान माउंटिंग आयाम आणि सुटे भाग सामायिक करतात, आयात केलेल्या समतुल्य ग्रिपरसह पूर्णपणे अदलाबदल करता येतात. 3C इलेक्ट्रॉनिक्स, अचूक हार्डवेअर, पॅकेजिंग ऑटोमेशन आणि लहान वर्कपीस लोडिंग/अनलोडिंग स्टेशन्समध्ये मोठ्या प्रमाणावर तैनात.

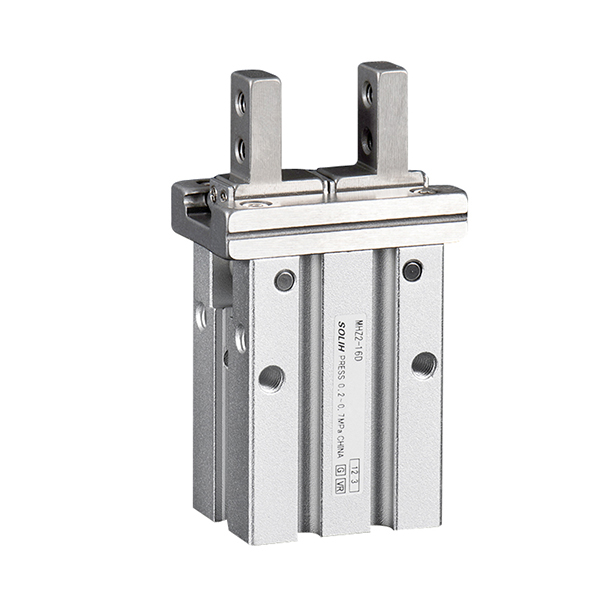

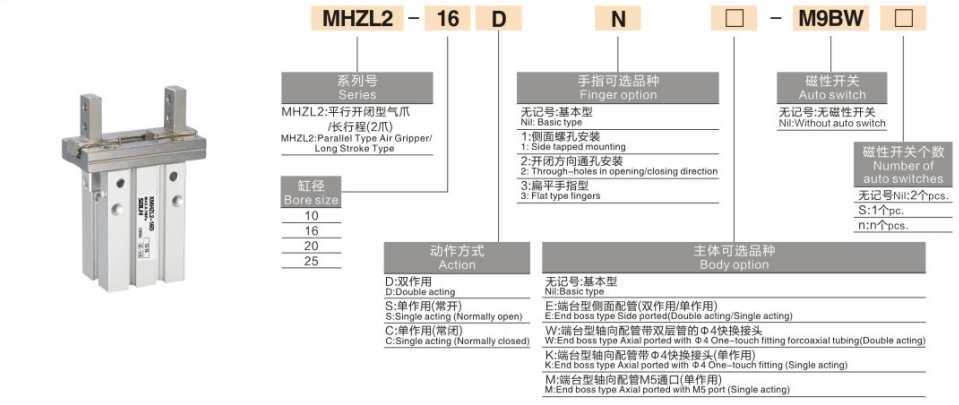

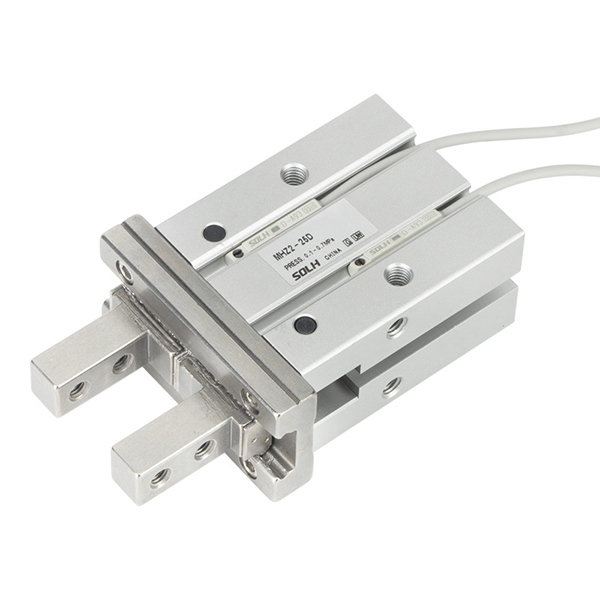

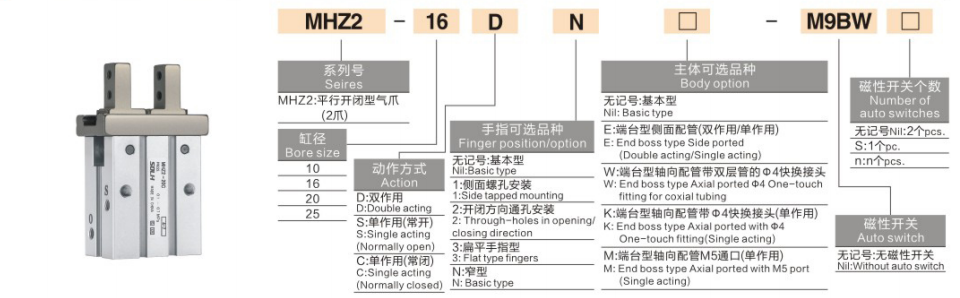

मॉडेल कोडिंग नियम पूर्ण करा

    सार्वत्रिक स्वरूप:मालिका-बोर-ऍक्शन-जॉ ऑप्शन-बॉडी पोर्ट ऑप्शन-मॅग्नेटिक स्विच मॉडेल-स्विच मात्रा

 1. कोड सेगमेंट व्याख्या

   1.1 मालिका

     -- MHZ2: मानक स्ट्रोक 2-जॉ समांतर ग्रिपर

     -- MHZL2: लाँग स्ट्रोक 2-जॉ समांतर पकडणारा

   1.2 बोअर: 10/16/20/25 मिमी

   1.3 क्रिया मोड

     -- डी: डबल ॲक्टिंग - क्लॅम्पसाठी एअर इन, रिव्हर्स एअर रिलीझ, कमाल क्लॅम्पिंग फोर्स, मोठ्या प्रमाणात उत्पादन मानक

     -- एस: सिंगल एक्टिंग NO साधारणपणे उघडे - एअर सप्लाय क्लॅम्प्स; पॉवर बंद झाल्यावर स्प्रिंग आपोआप रिलीझ होते, हॉट स्टॅम्पिंग स्टेशनवर वर्कपीस क्रशिंग टाळते

     -- C: सिंगल एक्टिंग एनसी सामान्यतः बंद - एअर सप्लाय रिलीज; स्प्रिंग हवेच्या दाबाशिवाय क्लॅम्पिंग फोर्स ठेवते, रोबोट ओव्हरहेड हाताळणीसाठी वर्कपीस सोडण्यास प्रतिबंध करते

   1.4 जबडा पर्याय

     -- रिक्त: मानक मूलभूत जबडा

     -- 1: विस्तारित कस्टम फिक्स्चर माउंट करण्यासाठी साइड टॅप केलेला जबडा

     -- 2: फिक्स्चर फिक्सिंगसाठी भेदक बोल्टसह थ्रू-होल जबडा

     -- 3: पातळ चादरी आणि अरुंद गॅप वर्कपीससाठी पातळ सपाट जबडा

     -- N: अरुंद रुंदीचा जबडा, कॉम्पॅक्ट बंदिस्त उपकरण लेआउटसाठी स्लिम बॉडी

   1.5 बॉडी पोर्ट लेआउट

     -- रिक्त: मानक बाजूचे हवाई बंदरे

     -- E: एंड साइड पोर्ट प्रकार (एकल/दुहेरी अभिनयाशी सुसंगत)

     -- W: एंड एक्सियल पोर्ट पूर्व-स्थापित Φ4 डबल पुश-इन फिटिंग (केवळ दुहेरी अभिनय)

     -- K: Φ4 पुश-इन फिटिंगसह समाप्त अक्षीय पोर्ट (केवळ एकल अभिनय)

     -- M: एंड अक्षीय M5 स्ट्रेट थ्रेड पोर्ट (केवळ एकल अभिनय)

  1.6 चुंबकीय स्विच

     -- रिकामी: पोझिशन डिटेक्शन स्विचशिवाय

     -- M9BW / M9BL: मानक चुंबकीय रीड फीडबॅक उघडा/बंद स्थितीवर स्विच करा

   1.7 परिमाण प्रत्यय स्विच करा

     -- रिक्त: 2 pcs मानक म्हणून स्विचेस, दोन्ही क्लॅम्प आणि रिलीझ पोझिशन्स ओळखा

     -- एस: सिंगल स्टेटस मॉनिटरिंगसाठी 1 पीसी सिंगल स्विच

  2. ऑर्डर संदर्भ उदाहरणे

   2.1 MHZ2-16D-N-M9BW

     -- स्टँडर्ड स्ट्रोक ग्रिपर, बोअर 16, डबल ॲक्टिंग, अरुंद जबडा, 2pcs M9BW चुंबकीय स्विच, बेसिक साइड पोर्ट बॉडी.

   2.2 MHZL2-20D-3-E-M9BW-S

     --लाँग स्ट्रोक ग्रिपर, बोअर 20, डबल ॲक्टिंग, सपाट पातळ जबडा, एंड साइड पोर्ट बॉडी, सिंगल M9BW चुंबकीय स्विच.

MHZ2 VS MHZL2 कोर तुलना सारणी

सामायिक अंतर्गत रचना आणि मुख्य फायदे (MHZ2 आणि MHZL2)

  1. सममितीय ड्युअल पिस्टन सिंक्रोनस ड्राइव्ह

     -- डावे आणि उजवे पिस्टन संतुलित ताणाने जबड्याला समकालिकपणे ढकलतात, ग्रिपिंग दरम्यान कोणतेही पार्श्व शिफ्ट किंवा वळणावळणाची स्लिप नसते, चिप्स आणि पीसीबी सारख्या सूक्ष्म घटकांसाठी स्थिर स्थिती असते.

  2. उच्च पोशाख-प्रतिरोधक रेखीय मार्गदर्शक रेल

     -- हार्ड क्रोम मिश्र धातु मार्गदर्शक रेल PTFE स्व-वंगण स्लायडर्स, कमी घर्षण आणि मजबूत प्रभाव प्रतिरोधासह जोडलेली आहे. कारखान्यातून प्री-भरलेले लाँग-लाइफ ग्रीस, ऑइल-फ्री एअर सर्किट सुसंगत.

  3. अल्ट्रा-हाय रिपीट पोझिशनिंग अचूकता

     -- ±0.01 मिमी सर्व 10~25 बोअरमध्ये पुनरावृत्तीक्षमता, अचूक इलेक्ट्रॉनिक्स आणि हार्डवेअर पिकिंगसाठी शून्य मितीय विचलन.

  4. मल्टी-एंगल युनिव्हर्सल माउंटिंग

     -- तळाशी, दोन बाजूंना आणि शरीराच्या वरच्या बाजूला टॅप केलेले माउंटिंग होल; जबडा साइड टॅप, थ्रू-होल, सपाट आणि अरुंद शैली, क्षैतिज, अनुलंब किंवा उलटे माउंट करण्यायोग्य समर्थन करतात.

  5. तीन सुरक्षित स्प्रिंग रीसेट मोड

     -- दुहेरी अभिनय D: 24 तास सतत मोठ्या प्रमाणात उत्पादनासाठी स्थिर सातत्यपूर्ण क्लॅम्पिंग फोर्स

     -- सिंगल एक्टिंग S NO: पॉवर कटवर ऑटो रिलीझ, हॉट प्रेस / स्टॅम्पिंग स्टेशनवर भागांना क्रश होण्यापासून संरक्षण करते

     -- सिंगल एक्टिंग C NC: एअर सप्लाय न करता कायमस्वरूपी क्लॅम्पिंग, ओव्हरहेड रोबोट EOAT साठी वर्कपीस पडण्याचा धोका दूर करते

  6. एकात्मिक चुंबकीय स्थिती शोध

     -- सिलेंडर बॉडीमध्ये अंगभूत चुंबकीय रिंग; M9BW स्विच स्वयंचलित इंटरलॉक लॉजिकसाठी वर्कपीसची उपस्थिती आणि जबड्याची स्थिती तपासण्यासाठी डिजिटल सिग्नल PLC ला प्रसारित करते.

  7. विविधीकृत इंटिग्रेटेड पोर्ट लेआउट

     -- स्टँडर्ड साइड पोर्ट, एंड साइड पोर्ट, अक्षीय प्री-असेम्बल्ड पुश-इन फिटिंग पर्याय रोबोट एंड इफेक्टरसाठी अतिरिक्त अडॅप्टरशिवाय ट्यूबिंग राउटिंग सुलभ करतात.

युनिफाइड युनिव्हर्सल टेक्निकल स्पेसिफिकेशन टेबल

सैद्धांतिक क्लॅम्पिंग फोर्स @0.5MPa (एकक: N)

चरण-दर-चरण निवड मार्गदर्शक

  1. स्ट्रोक निवड

     -- लहान पातळ भाग, अरुंद उघडणे, मागणी उच्च गती आणि वारंवारता → MHZ2 मानक स्ट्रोक

     -- मोठ्या आकाराच्या वर्कपीस, खोल पोकळी मोल्ड डिमोल्डिंग, रुंद उघडणे आवश्यक → MHZL2 लाँग स्ट्रोक

  2. क्रिया मोड निवड

     -- 24 तास सतत उत्पादन, जास्तीत जास्त क्लॅम्पिंग फोर्स → डी डबल ॲक्टिंग

     -- हॉट प्रेस / स्टॅम्पिंग स्टेशन, पॉवर लॉस झाल्यानंतर वर्कपीस क्रशिंग प्रतिबंधित करा → एस सिंगल एक्टिंग नाही

     -- रोबोट ओव्हरहेड लोडिंग/अनलोडिंग, पॉवर फेल्युअरवर भाग पडणे टाळा → C सिंगल एक्टिंग एनसी

 3. जबडा शैली निवड

     -- मर्यादित जागेसह कॉम्पॅक्ट मिनी फिक्स्चर → N अरुंद जबडा

     -- पातळ पत्रके, पीसीबी, अरुंद अंतर हाताळणी → 3 सपाट पातळ जबडा

     -- विस्तारित कस्टम फिक्स्चर माउंट करणे आवश्यक आहे → 1 साइड टॅप केलेला जबडा / 2 थ्रू-होल जबडा

 4. बॉडी पोर्ट लेआउट निवड

     -- फिक्स्ड सामान्य वर्कस्टेशन, स्टँडर्ड ट्यूबिंग राउटिंग → ब्लँक स्टँडर्ड साइड पोर्ट बॉडी

     -- रोबोट EOAT, स्ट्रीमलाइन ट्यूबिंग लेआउट → W/K/M अक्षीय पूर्व-स्थापित पुश-इन पोर्ट बॉडी

     -- अरुंद कॅबिनेट साइड ट्युबिंग स्पेस → E एंड साइड पोर्ट बॉडी

 5. स्थिती सिग्नल शोध निवड

     -- पूर्णपणे स्वयंचलित उत्पादन लाइन, PLC ला वर्कपीस आणि जबड्याच्या स्थितीचा अभिप्राय आवश्यक आहे → M9BW चुंबकीय स्विचेस सुसज्ज करा (2pcs डीफॉल्ट)

     -- स्वयंचलित सिग्नल लॉजिकशिवाय साधे मॅन्युअल फिक्स्चर → चुंबकीय स्विचशिवाय मूलभूत मॉडेल

ठराविक उद्योग अनुप्रयोग परिस्थिती

  1. MHZ2 मानक स्ट्रोक अनुप्रयोग

     -- 3C इलेक्ट्रॉनिक्स: पीसीबी, चिप्स, कनेक्टर, लहान प्लास्टिकचे भाग उच्च-स्पीड सॉर्टिंग आणि पिकिंग

     -- अचूक हार्डवेअर: मायक्रो शाफ्ट, स्क्रू, मुद्रांकित सूक्ष्म घटकांचे उच्च-फ्रिक्वेंसी लोडिंग/अनलोडिंग

     -- पॅकेजिंग मशिनरी: बाटलीच्या टोप्या, लहान कार्टन आणि लेबल्सचे स्थान आणि क्लॅम्पिंग

     -- ऑप्टिकल तपासणी उपकरणे: व्हिज्युअल डिटेक्शन स्टेशनसाठी मिनी पार्ट पोझिशनिंग फिक्स्चर

  2. MHZL2 लाँग स्ट्रोक ऍप्लिकेशन

     -- प्लास्टिकचे मोठे भाग, जाड प्लेट्स आणि मल्टी लेयर स्टॅक केलेले मटेरियल ग्रिपिंग

     -- खोल पोकळी मोल्ड पार्ट इजेक्शन, सहायक इंजेक्शन मोल्डिंग मोठ्या वर्कपीस डिमोल्डिंग

     --कार्टन्स, कडक प्लास्टिकचे बॉक्स आणि मोठ्या आकाराचे वर्कपीस हस्तांतरण

     -- मिश्र-आकाराच्या मल्टी-स्पेक मटेरियल हाताळणीसाठी रोबोट एंड इफेक्टर

मानक जुळलेले वायवीय सर्किट सोल्यूशन्स

  1. सर्किट 1: मास प्रोडक्शन लाइन्ससाठी डबल ॲक्टिंग ग्रिपर

     -- AFC हवाई सेवा युनिट → 4V210 5/2 solenoid वाल्व → PU6 ट्यूबिंग → MHZ2/MHZL2 ग्रिपर (M9BW स्विचेस PLC डिजिटल इनपुटवर वायर्ड)

  2. सर्किट 2: ओव्हरहेड रोबोट्ससाठी पॉवर-ऑफ होल्ड सेफ्टी सर्किट

     -- एआर प्रेशर रेग्युलेटर → 3V 3/2 सोलेनोइड व्हॉल्व्ह → MHZ2-XXC सिंगल एक्टिंग एनसी लाँग स्ट्रोक ग्रिपर

  3. सर्किट 3: मिनी मॅन्युअल सिंपल फिक्स्चर सर्किट

     -- AC1500 मिनी एअर सर्व्हिस युनिट → 3F फूट व्हॉल्व्ह → PU4 पातळ ट्यूबिंग → MHZ2-10D लघु मानक ग्रिपर

ऑपरेशन आणि देखभाल खबरदारी

     -- ग्रिपरच्या अपस्ट्रीम AF मालिका 5μm अचूक एअर फिल्टर स्थापित करा; गाईड रेल्वेमध्ये धूळ शिरल्याने जॅमिंग होते आणि सेवा आयुष्य खूपच कमी होते.

     -- वर्कपीस गुरुत्वाकर्षण केंद्र जबड्याच्या मध्य अक्षासह काटेकोरपणे संरेखित करा; विलक्षण एकतर्फी जड भार असमान रेल्वे ओरखडा ठरतो.

     -- हाय-सायकल ऑपरेशनसाठी स्थिर 0.4~0.5MPa हवेचा दाब राखणे; पूर्ण 0.7MPa दाबाखाली दीर्घकाळ चालणे टाळा.

     -- चुंबकीय स्विचेससाठी बफर क्लीयरन्स राखीव ठेवा जेणेकरुन हाय-स्पीड जबड्याच्या प्रभावामुळे प्रोबचे नुकसान टाळण्यासाठी.

     -- मजबूत आम्ल, अल्कली किंवा उच्च सांद्रता असलेल्या सेंद्रिय सॉल्व्हेंटच्या वातावरणात दीर्घ कालावधीसाठी वापरू नका; सीलिंग घटक कोरड होतील आणि अकाली अपयशी होतील.

एका वाक्याचा सारांश

     SOLH MHZ2 मानक उच्च-फ्रिक्वेंसी आणि MHZL2 लाँग-स्ट्रोक समांतर वायवीय ग्रिपर ड्युअल-पिस्टन रेखीय मार्गदर्शक रचना ±0.01 मिमी अचूकतेसह, D/S/C थ्री ॲक्शन मोड आणि मल्टिपल अदलाबदल करण्यायोग्य जबडा आणि पोर्ट पर्याय, M9BW चुंबकीय पोझिशनसह सुसज्ज, वाइड स्ट्रोक, हार्डवेअर, हार्डवेअर, 3.500 मीटर वापरतात. EOAT स्वयंचलित वर्कपीस क्लॅम्पिंग, पिकिंग आणि ट्रान्सफर.
