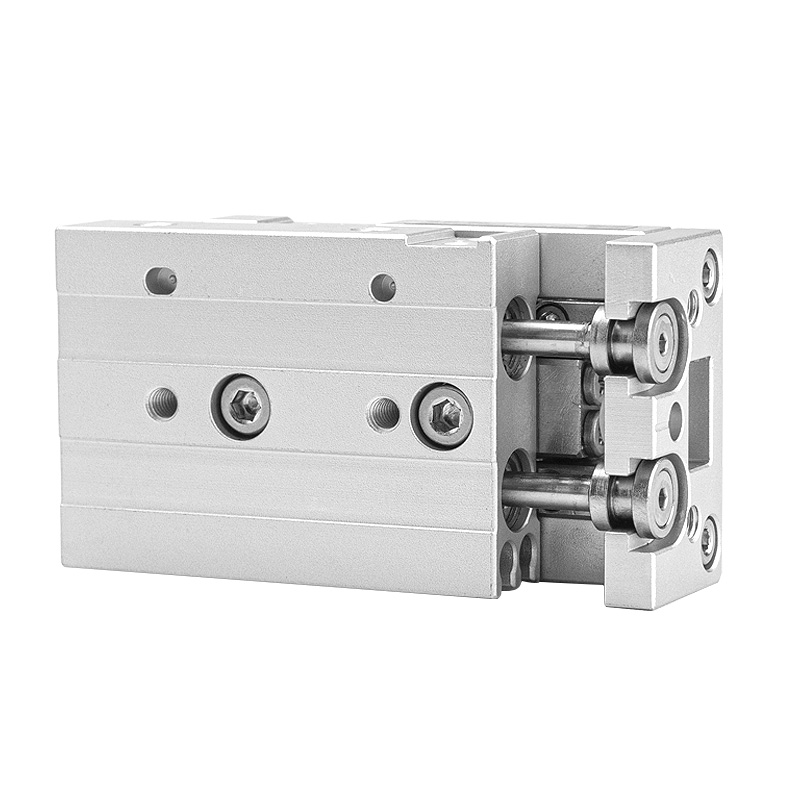

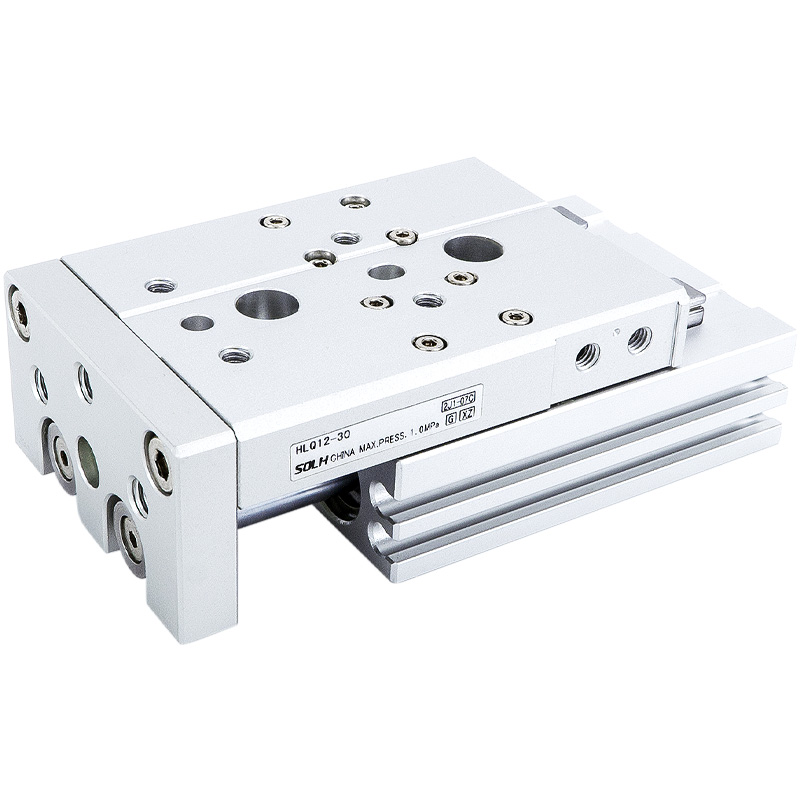

HLQ / HLQL मालिका स्लाइड टेबल सिलेंडर

SOLH HLQ / HLQL ट्विन-शाफ्ट स्लाइड सिलेंडर्स रीक्रिक्युलेटिंग बॉल रेखीय मार्गदर्शकांचा अवलंब करतात, ज्यात साइड-माउंटेड सिलेंडरसह HLQ कॉम्पॅक्ट मानक आवृत्ती आणि अल्ट्रा-रिजिड सिमेट्रिकल HLQL मॉडेल समाविष्ट आहेत. बोअरचा आकार 6 ते 25 मिमी पर्यंत स्ट्रोक 10-150 मिमी पर्यंत असतो. दुहेरी समांतर पिस्टन रॉड डिझाइन मजबूत थ्रस्ट आणि उत्कृष्ट अँटी-टॉर्शन आणि अँटी-रोटेशन कार्यप्रदर्शन प्रदान करते. पिस्टन आणि स्लाइड कॅरेजमधील अंगभूत फ्लोटिंग जॉइंट विलक्षण पार्श्व भार ऑफसेट करते. बेसमध्ये 3-दिशा माउंटिंग टॅप केलेले छिद्र आहेत, तर स्लाइड कॅरेज मल्टी-सर्फेस फिक्स्चर माउंटिंग होल आणि पोझिशनिंग पिन प्रदान करते; मॅग्नेटिक रीड स्विचेस आणि बिल्ट-इन मॅग्नेटसाठी साइड स्लॉट मानक म्हणून येतात. मल्टिपल बफर पर्याय उपलब्ध आहेत: दुहेरी/सिंगल समायोज्य एअर बफर, हायड्रॉलिक शॉक शोषक आणि गुळगुळीत आवर्तन आणि उच्च पुनरावृत्ती स्थिती अचूकतेसाठी बाह्य स्टॉप ब्लॉक्स. HLQ मर्यादित जागेसह मध्यम-लहान भारांना बसते, तर सममितीय HLQL जड भार आणि गंभीर विलक्षण ऑफसेट हाताळते. 3C, सेमीकंडक्टर असेंब्ली आणि चाचणी उपकरणांमध्ये स्वयंचलित हस्तांतरण, अचूक क्लॅम्पिंग आणि रेखीय स्थितीसाठी मोठ्या प्रमाणावर वापरले जाते.

चौकशी पाठवा

उत्पादन वर्णन

HLQ / HLQL मालिका ट्विन-शाफ्ट प्रिसिजन रेखीय स्लाइड सिलेंडर (रीक्रिक्युलेटिंग बॉल गाइड)

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

SOLH HLQ / HLQL ट्विन-शाफ्ट प्रिसिजन स्लाइड सिलेंडर रीक्रिक्युलेटिंग बॉल लिनियर गाईड कोर स्ट्रक्चरचा अवलंब करते, स्वयंचलित उपकरणांसाठी उच्च-परिशुद्धता, उच्च-कठोरपणाची गुळगुळीत रेखीय परस्पर गती प्रदान करते. दोन रूपे अनुक्रमे हलके-मध्यम आणि भारी विक्षिप्त भार असलेल्या कामकाजाच्या परिस्थितीला कव्हर करतात.

मालिका विहंगावलोकन

-- HLQ मानक प्रकार: सिलेंडर बॉडी स्लाइड युनिटच्या बाजूला व्यवस्थित, कॉम्पॅक्ट एकूण रुंदी

-- HLQL सममितीय प्रकार: मध्यवर्ती सिलेंडर + दुहेरी सममितीय मार्गदर्शक रेल, अति-उच्च कडकपणा आणि विरोधी विक्षेपण क्षमता

-- मार्गदर्शक संरचना: बॉल रेषीय मार्गदर्शक रीक्रिक्युलेटिंग; बोर 6/8 साठी सिंगल रेल, बोर ≥12 साठी ड्युअल पॅरलल रेल

--ऑपरेशन मोड: डबल-ॲक्टिंग रेसिप्रोकेटिंग मोशन

-- लागू माध्यम: गाळण्याची प्रक्रिया अचूकता ≥40μm सह संकुचित हवा

कोर तांत्रिक तपशील सारणी

पॅरामीटर आयटम	तपशील तपशील
बोर आकार (मिमी)	6, 8, 12, 16, 20, 25
मानक स्ट्रोक श्रेणी (मिमी)	10, 20, 30, 40, 50, 75, 100, 125, 150
ऑपरेटिंग प्रेशर	0.15 ~ 0.7 MPa
पुरावा चाचणी दबाव	1.2 MPa
ऑपरेटिंग तापमान	-20℃ ~ 70℃
पिस्टन गती श्रेणी	50 ~ 500 मिमी/से
स्ट्रोक सहनशीलता	स्ट्रोक ≤100 मिमी: +1.0 मिमी; स्ट्रोक>100 मिमी: +1.5 मिमी
एअर पोर्ट धागा	बोर 6/8/12: M5×0.8; बोर 16/20/25: PT1/8
चुंबकीय रिंग	CMSH/DMSH चुंबकीय सेन्सरशी सुसंगत मानक (प्रत्यय S) म्हणून अंगभूत

स्ट्रक्चरल आणि कार्यप्रदर्शन फायदे

1. ड्युअल प्रेसिजन रीक्रिक्युलेटिंग बॉल गाइड रेल

-- कमी घर्षण, अति-गुळगुळीत हालचाल, उत्कृष्ट सरळपणा आणि पुनरावृत्ती स्थिती अचूकता; विस्तारित सेवा आयुष्यासाठी एकात्मिक अँटी-रस्ट डस्ट-प्रूफ कोटिंग.

2. अंगभूत फ्लोटिंग जॉइंट

-- पिस्टन आणि स्लाइड कॅरेज दरम्यान लवचिक फ्लोटिंग कनेक्शन लॅटरल फोर्स आणि विलक्षण टॉर्क ऑफसेट करते, पिस्टन रॉडचे विकृतीकरण आणि ओव्हरलोड नुकसान टाळते.

3. ट्विन समांतर पिस्टन रॉड डिझाइन

-- दुप्पट आउटपुट थ्रस्ट, शक्तिशाली अँटी-टॉर्शन कामगिरी, लोड अंतर्गत स्लाइड प्लॅटफॉर्मचे शून्य रोटेशन.

4. मल्टी-डायरेक्शनल माउंटिंग लेआउट

-- 3-वे इंस्टॉलेशनसाठी तळाशी, समोर आणि बाजूच्या पृष्ठभागावर टॅप केलेले माउंटिंग होल; वेगवान अचूक फिक्स्चर माउंटिंगसाठी बेसवर पिन होल शोधणे.

5. 3-साइड जिग माउंटिंग पृष्ठभाग

-- स्लाइड टॉप आणि फ्रंट फेस वर टूलींगसाठी टॅप केलेले छिद्र; फिक्स्चर रिपीट पोझिशनिंग अचूकतेची हमी देण्यासाठी स्लायडर टॉपवर पोझिशनिंग पिन होल.

6. प्री-मशीन सेन्सर ग्रूव्ह्स

-- चुंबकीय रीड स्विचेसच्या द्रुत स्थापनेसाठी आणि समायोजित करण्यायोग्य स्थितीसाठी सिलेंडरच्या बाजूला मानक स्लाइडिंग स्लॉट.

7. विविध बफर आणि स्टॉप ब्लॉक संयोजन

--पर्यायी निश्चित एअर बफर, समायोज्य एअर बफर (A/AS/AF), हायड्रॉलिक शॉक शोषक बफर (B/BF); एकाधिक बाह्य मर्यादा स्टॉप ब्लॉक ॲक्सेसरीज उपलब्ध.

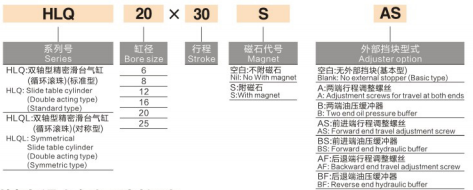

मानक मॉडेल नामकरण नियम

1. उदाहरण मॉडेल: HLQ20×30SAS

-- HLQ = मानक ट्विन-शाफ्ट मालिका; HLQL = सममितीय उच्च-कडकपणाची जुळी रेल मालिका

-- 20 = सिलेंडर बोर व्यास (मिमी)

-- 30 = रेटेड स्ट्रोक लांबी (मिमी)

-- S = अंगभूत स्थायी चुंबकीय रिंग (अनिवार्य मानक कॉन्फिगरेशन)

-- A = डबल एंड ॲडजस्टेबल एअर बफर

AS = फ्रंट स्ट्रोक सिंगल ऍडजस्टेबल एअर बफर

AF = रिटर्न स्ट्रोक सिंगल ऍडजस्टेबल एअर बफर

-- B = डबल एंड हायड्रॉलिक ऑइल बफर

BF = रिटर्न स्ट्रोक सिंगल हायड्रॉलिक ऑइल बफर

सैद्धांतिक आउटपुट थ्रस्ट टेबल (एकक: N)

बोर (मिमी)	प्रभावी पिस्टन क्षेत्र (mm²)	0.2MPa	0.4MPa	0.6MPa	0.7MPa
6	28.3	5.7	11.3	17.0	19.8
8	50.3	10.1	20.1	30.2	35.2
12	113.1	22.6	45.2	67.9	79.2
16	201.1	40.2	80.4	120.7	140.8
20	314.2	62.8	125.7	188.5	220.0
25	490.9	98.2	196.4	294.5	343.6

निवड मार्गदर्शक तत्त्वे आणि विशिष्ट अनुप्रयोग परिस्थिती

1. मॉडेल निवड तर्कशास्त्र

-- HLQ मानक प्रकार: कॉम्पॅक्ट इंस्टॉलेशन स्पेस, मध्यम-लहान भार, थोडासा किंवा विलक्षण साइड लोड नाही

-- HLQL सममितीय प्रकार: हेवी लोड, स्पष्ट विक्षिप्त ऑफसेट लोड, उच्च कडकपणा आणि अति-उच्च पोजीशनिंग अचूक आवश्यकता

2. ठराविक अनुप्रयोग

अचूक स्थिती, स्वयंचलित वर्कपीस हस्तांतरण, वायवीय क्लॅम्पिंग स्टेशन; 3C इलेक्ट्रॉनिक्स, सेमीकंडक्टर मॅन्युफॅक्चरिंग लाइन्स, स्वयंचलित असेंबली उपकरणे आणि अचूक चाचणी उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जाते.

एका वाक्याचा सारांश

SOLH HLQ / HLQL ट्विन-शाफ्ट रीक्रिक्युलेटिंग बॉल स्लाइड सिलेंडर मानक कॉम्पॅक्ट आणि सममित उच्च-कडकपणा ड्युअल व्हेरियंट ऑफर करतो, पर्यायी एअर/हायड्रॉलिक बफर, अँटी-टॉर्शन ट्विन रॉड आणि फ्लोटिंग जॉइंट डिझाइन, युनिव्हर्सल हाय-प्रिसिजन लिनियर ऍक्च्युएटर आणि ऑटोलोडिंग क्लॅम्पिंग उपकरणे, हेवी-प्रिसिजन लीनियर ऍक्च्युएटर आणि क्लॅम्प लोडिंग उपकरणे.
