HLH मालिका साइड रेल अचूक रेखीय स्लाइड सिलेंडर

SOLH HLH अल्ट्रा-थिन साइड L रेल लिनियर स्लाइड सिलेंडर इंस्टॉलेशन स्पेस वाचवण्यासाठी स्लिम लो-प्रोफाइल बॉडीसह एकात्मिक सिंगल-साइड रीक्रिक्युलेटिंग बॉल गाइड रेलचा अवलंब करते, एक डबल-ॲक्टिंग वायवीय स्लाइड प्रकाश-लोड अचूक स्थितीसाठी समर्पित आहे. बोअरचे आकारमान 6, 10, 16 ते 20 मिमी पर्यंत 5-60 मिमी मानक स्ट्रोकसह, ऑपरेटिंग दाब 0.15~ 0.7 MPa आणि कार्य तापमान -20℃ ते 70℃ पर्यंत असते. सिलेंडर बॉडीमध्ये लवचिक पाइपिंग लेआउटसाठी 4-दिशा माउंटिंग टॅप होल आणि 3-साइड एअर पोर्ट आहेत. स्लाइड कॅरेज फिक्स्चर टॅप होल आणि वरच्या आणि समोरच्या पृष्ठभागावर पिन होलसह सुसज्ज आहे. एक अंगभूत चुंबकीय रिंग मानक म्हणून येते, चुंबकीय रीड स्विच माउंट करण्यासाठी दुहेरी बाजूच्या स्लॉटसह. पिस्टन रॉड आणि कॅरेजमधील फ्लोटिंग जॉइंट पार्श्व बाजूचा भार काढून टाकतो आणि उत्कृष्ट सरळपणा आणि रोटेशन-विरोधी अचूकता सुनिश्चित करतो. ट्विन-रेल HLQ मालिकेच्या तुलनेत, HLH मध्ये मर्यादित अरुंद जागेसाठी स्लिमर बाह्यरेखा, 3C आणि सेमीकंडक्टर मिनी इन्स्पेक्शन जिग्स, लाइट-ड्यूटी पुश-क्लॅम्पिंग युनिट्स आणि कॉम्पॅक्ट ऑटोमेशन मशिनरीमध्ये परस्पर पोझिशनिंग यंत्रणा मोठ्या प्रमाणावर लागू केलेली वैशिष्ट्ये आहेत.

चौकशी पाठवा

उत्पादन वर्णन

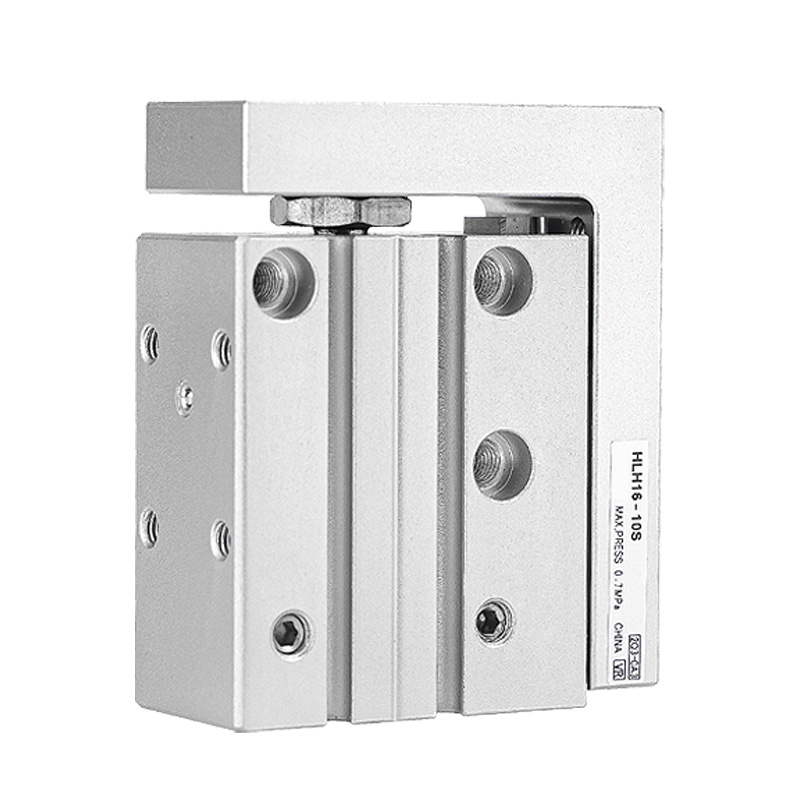

HLH मालिका साइड रेल प्रिसिजन रेखीय स्लाइड सिलेंडर (रीक्रिक्युलेटिंग बॉल गाइड)

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

SOLH HLH मालिका हा एक लो-प्रोफाइल रेखीय स्लाइड सिलेंडर आहे जो एकात्मिक साइड-माउंट केलेल्या L-आकाराच्या रीक्रिक्युलेटिंग बॉल लिनियर मार्गदर्शक रेलने सुसज्ज आहे. स्थापनेची जागा वाचवण्यासाठी अल्ट्रा-थिन स्लिम बॉडी डिझाइनचे वैशिष्ट्य असलेले, हे विशेषतः अचूक असेंबली, लाइट-लोड पोझिशनिंग आणि मर्यादित माउंटिंग क्लिअरन्ससह ऑटोमेशन उपकरणांसाठी विकसित केले आहे.

मालिका विहंगावलोकन

-- मालिका कोड: HLH (सिंगल साइड रेल्वे डिझाइन, कोणतेही सममितीय ट्विन रेल प्रकार नाही)

--मार्गदर्शक प्रणाली: साइड-माउंटेड रीक्रिक्युलेटिंग बॉल लिनियर गाइड (एल-प्रकार इंटिग्रेटेड रेल)

--ऑपरेशन प्रकार: डबल-ॲक्टिंग रेसिप्रोकेटिंग सिलेंडर

-- लागू होणारे माध्यम: स्वच्छ संकुचित हवा (फिल्ट्रेशन अचूकता ≥40μm)

-- मुख्य स्पर्धात्मक फायदे: अति पातळ प्रोफाइल, 4-दिशा माउंटिंग होल, 3-दिशा एअर पोर्ट लेआउट, उत्कृष्ट जागेचा वापर

कोर तांत्रिक तपशील सारणी

पॅरामीटर आयटम	तपशील तपशील
बोर आकार (मिमी)	6, 10, 16, 20
मानक स्ट्रोक पर्याय (मिमी)	5, 10, 15, 20, 25, 30, 40, 50, 60
ऑपरेटिंग प्रेशर रेंज	0.15 ~ 0.7 MPa
पुरावा चाचणी दबाव	1.2 MPa
ऑपरेटिंग तापमान	-20 ℃ ~ 70 ℃ ( अंतर्गत घटकांवर आइसिंग नाही)
पिस्टन हलविण्याची गती	50 ~ 500 मिमी/से
स्ट्रोक सहनशीलता	+1.0 मिमी
एअर पोर्ट धागा	बोर 6/10: M5×0.8; बोर 16/20: PT1/8
चुंबकीय रिंग	मानक (प्रत्यय S) म्हणून अंगभूत, CMSH / DMSH रीड स्विचेसशी सुसंगत

स्ट्रक्चरल आणि कार्यप्रदर्शन फायदे

1. इंटिग्रेटेड साइड एल-टाइप रीक्रिक्युलेटिंग बॉल गाइड रेल

एक-तुकडा रेल्वे आणि स्लाइड कॅरेज संरचना उत्कृष्ट सरळपणा आणि रोटेशन-विरोधी अचूकता प्रदान करते; अल्ट्रा-अरुंद पातळ शरीर संपूर्ण स्थापना रुंदी मोठ्या प्रमाणात कमी करते.

2. युनिव्हर्सल 4-वे माउंटिंग लेआउट

मेन बॉडीच्या तळाशी, बाजूला, पुढच्या आणि मागील बाजूच्या चेहऱ्यावर मशीन केलेले टॅप केलेले छिद्र माउंट करणे; जटिल कॉम्पॅक्ट उपकरण लेआउटमध्ये बसण्यासाठी चार दिशांनी लवचिक फिक्सिंग.

3. लवचिक 3-वे एअर पोर्ट कॉन्फिगरेशन

एअर इनलेट/आउटलेट पोर्ट मागील बाजूस, पार्श्व बाजू आणि समोरच्या बाजूस उपलब्ध आहेत; नीटनेटके आणि नीटनेटके सर्किट मार्गासाठी अत्यंत विनामूल्य पाईपिंग व्यवस्था.

4. ड्युअल फिक्स्चर माउंटिंग पृष्ठभाग

स्लाईड कॅरेजच्या वरच्या पृष्ठभागावर आणि समोरच्या दोन्ही बाजूस टूलिंग माउंटिंगसाठी टॅप केलेले छिद्र; अचूक जिग पोझिशनिंगची हमी देण्यासाठी शीर्षस्थानी पिन होलची स्थिती निश्चित करा.

5. प्री-मशीन सेन्सर ग्रूव्ह्स

चुंबकीय रीड स्विचेसची सुलभ स्थापना आणि समायोजित स्थितीसाठी सिलेंडर बॉडीच्या दोन्ही बाजूंना मानक स्लाइडिंग स्लॉट.

6. अंगभूत फ्लोटिंग जॉइंट

पिस्टन रॉड आणि स्लाइड कॅरेजमधील फ्लोटिंग कनेक्शन पार्श्व बाजूच्या भाराचा ताण दूर करते आणि अंतर्गत पिस्टन असेंबलीचे विक्षेपण नुकसान होण्यापासून संरक्षण करते.

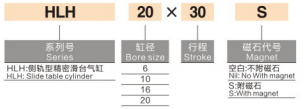

मॉडेल कोड नामकरण नियम

1. उदाहरण: HLH16×30S

-- HLH: साइड रेल पातळ स्लाइड सिलेंडरसाठी मालिका कोड

-- 16: सिलेंडर बोर व्यास (मिमी)

-- ३०: रेटेड स्ट्रोक लांबी (मिमी)

-- एस: अंगभूत स्थायी चुंबकीय रिंग (मानक कारखाना कॉन्फिगरेशन)

सैद्धांतिक आउटपुट बल सारणी (एकक: N)

बोर (मिमी)	प्रभावी क्षेत्र (पुश/पुल, मिमी²)	0.2MPa	0.4MPa	0.6MPa	0.7MPa
6	पुश:21.2 / पुल:28.3	४.२ / ५.७	८.५ / ११.३	१२.७ / १७.०	14.8 / 19.8
10	पुश:66.0 / पुल:78.5	१३.२ / १५.७	२६.४ / ३१.४	३९.६ / ४७.१	४६.२ / ५४.९
16	पुश:157.1 / पुल:188.6	३१.४ / ३७.७	६२.८ / ७५.४	94.3 / 113.2	110.0 / 132.0
20	पुश:245.4 / पुल:292.4	४९.१ / ५८.५	98.2 / 117.0	१४७.२ / १७५.४	१७१.८ / २०४.७

मॉडेल निवड मार्गदर्शक तत्त्वे आणि ठराविक अनुप्रयोग

1. निवड मुख्य मुद्दे

-- स्पेस कंस्ट्रेंट प्राधान्य: जेव्हा इंस्टॉलेशन क्लीयरन्स अत्यंत मर्यादित असेल तेव्हा HLH निवडा, अल्ट्रा-थिन अरुंद स्लाइड ॲक्ट्युएटर आवश्यक आहे.

-- लोड वैशिष्ट्य: स्पष्ट विक्षिप्त साइड लोड, उच्च पुनरावृत्ती स्थिती अचूकता मागणीशिवाय प्रकाश-कर्तव्य परस्पर गतीसाठी योग्य.

-- HLQ मालिकेशी तुलना: HLH पातळ आणि जागा-बचत; उच्च कडकपणा आणि मोठ्या भार क्षमतेसह HLQ ट्विन रेल.

2. विशिष्ट औद्योगिक अनुप्रयोग परिस्थिती

-- 3C इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उत्पादनासाठी अचूक असेंबली उपकरणे

-- मिनी ऑटोमेटेड टेस्टिंग जिग्स आणि इन्स्पेक्शन स्टेशन्स

-- लाइट-ड्यूटी अचूक क्लॅम्पिंग, पुशिंग आणि पोझिशनिंग यंत्रणा

-- अरुंद कॉम्पॅक्ट मशिनरीच्या आत स्थापित केलेले लाइट-लोड मोशन युनिट्स

एका वाक्याचा सारांश

SOLH HLH अल्ट्रा-थिन साइड L रेल रेखीय स्लाइड सिलेंडर रीक्रिक्युलेटिंग बॉल मार्गदर्शकाचा अवलंब करते, मानक म्हणून अंगभूत चुंबकीय रिंगसह 4-वे माउंटिंग आणि 3-वे एअर पोर्ट लेआउटला समर्थन देते, अरुंद-स्पेस किंवा ऑटोडक्ट 3C आणि सेमीकॉनडक्ट उपकरणांसाठी आदर्श लाइट-लोड प्रिसिजन पोझिशनिंग न्यूमॅटिक ॲक्ट्युएटर.
