ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

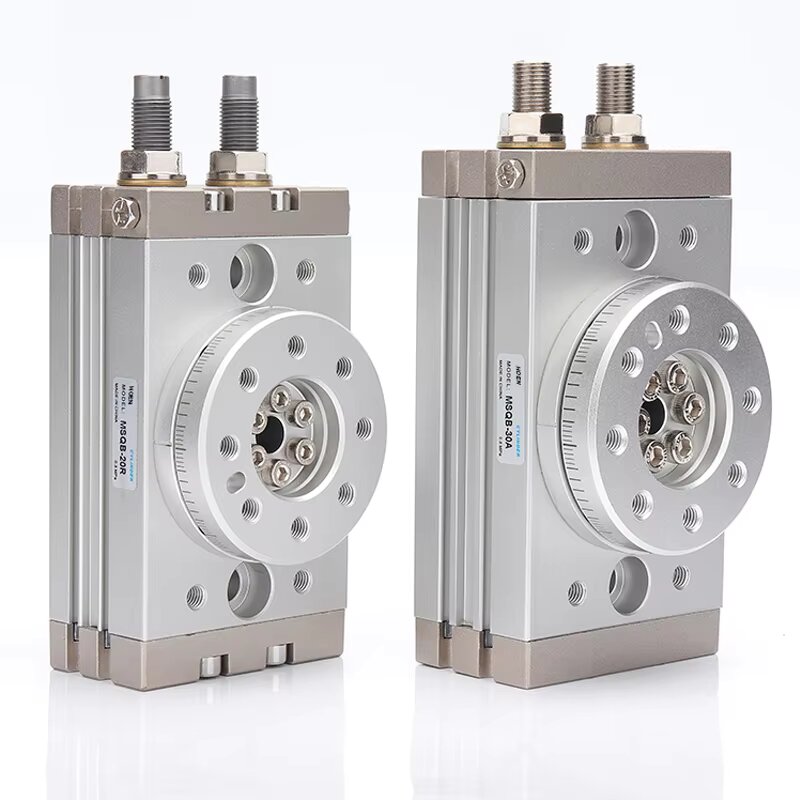

SOLH HRQ रोटरी सिलिंडर सममितीय ड्युअल-पिस्टन रॅक आणि पिनियन ट्रान्समिशन स्ट्रक्चर स्वीकारतो, ज्यामध्ये अल्ट्रा-स्मूथ रोटेशन, डबल आउटपुट थ्रस्ट आणि उच्च पुनरावृत्ती स्थिती अचूकता असते. सर्व स्वयंचलित उत्पादन उपकरणांवर रोटरी इंडेक्सिंग, वर्कपीस क्लॅम्पिंग, फ्लिपिंग आणि सॉर्टिंग स्टेशनसाठी 0~190° च्या आत सतत समायोज्य स्विंग एंगल.
|
मॉडेल प्रकार |
बफर कॉन्फिगरेशन |
मुख्य वैशिष्ट्य |
योग्य कामाची परिस्थिती |
| HRQ□ |
फक्त स्क्रू बफर मर्यादित करा |
आर्थिक मूलभूत मॉडेल |
हलका भार, कमी प्रभाव, सामान्य कमी-गती चक्र |
| HRQ□-A |
अंगभूत हायड्रॉलिक तेल शॉक शोषक |
मजबूत ऊर्जा शोषण, अचूक स्टॉप पोझिशनिंग |
मध्यम आणि जड भार, उच्च-गती वारंवार रोटेशन |
| HRQ□-A(S) |
हायड्रोलिक बफर + स्टेनलेस स्टील एंड कॅप |
अँटी-रस्ट आणि गंज प्रतिरोधक |
दमट कार्यशाळा, कमकुवत संक्षारक द्रव वातावरण |
|
पॅरामीटर आयटम |
तपशील तपशील |
| संपूर्ण मॉडेल श्रेणी |
सूक्ष्म आकार: HRQ2 / HRQ3 / HRQ7 मध्यम आकार: HRQ10 / HRQ20 / HRQ30 / HRQ50 मोठा आकार: HRQ70 / HRQ100 / HRQ200 |
| ड्राइव्ह प्रकार |
दुहेरी अभिनय ड्युअल पिस्टन रॅक आणि पिनियन रचना |
| ऑपरेटिंग प्रेशर रेंज |
सूक्ष्म: 0.15~0.7 MPa मध्यम आणि मोठे: 0.2~ 0.7 MPa |
| पुरावा चाचणी दबाव |
1.2 MPa |
| समायोज्य स्विंग कोन |
0~190°, कमाल स्ट्रोकवर फॅक्टरी प्रीसेट |
| सभोवतालचे ऑपरेटिंग तापमान |
-20 ~ 70℃ |
| बफर कॉन्फिगरेशन नियम |
मायक्रो मॉडेल्स फक्त यांत्रिक मर्यादा स्क्रूने सुसज्ज आहेत;मध्यम आणि मोठ्या आकाराचे पर्यायी स्क्रू बफर किंवा हायड्रॉलिक बफर (-A प्रत्यय) |
| एअर पोर्ट थ्रेड स्पेस |
मायक्रो HRQ2/3/7: M5×0.8मध्यम मॉडेल: M8 ~ M14×1.5मोठे मॉडेल: M20×1.5 / M27×1.5 |
| स्नेहन आवश्यकता |
फॅक्टरी प्री-ग्रीज्ड, पूर्णपणे स्नेहन-मुक्त ऑपरेशन |
1. सैद्धांतिक आउटपुट टॉर्क (0.5MPa पुरवठा हवा, एकक: N·m)
|
मॉडेल कोड |
आउटपुट टॉर्क (N·m) |
| HRQ2 |
0.20 |
| HRQ3 |
0.33 |
| HRQ7 |
0.63 |
| HRQ10 |
1.12 |
| HRQ20 |
2.20 |
| HRQ30 |
2.80 |
| HRQ50 |
5.00 |
| HRQ70 |
7.50 |
| HRQ100 |
11.00 |
| HRQ200 |
22.00 |
|
मॉडेल कोड |
रेडियल लोड (N) |
अक्षीय भार (N) |
अनुमत झुकणारा क्षण (N·m) |
| HRQ2 |
18 |
35 |
0.8 |
| HRQ3 |
30 |
50 |
1.1 |
| HRQ7 |
50 |
70 |
1.5 |
| HRQ10 |
80 |
80 |
2.5 |
| HRQ20 |
150 |
150 |
4.0 |
| HRQ30 |
200 |
200 |
5.5 |
| HRQ50 |
300 |
300 |
10.0 |
| HRQ70 |
330 |
300 |
12.0 |
| HRQ100 |
390 |
500 |
18.0 |
| HRQ200 |
540 |
740 |
25.0 |
-- विकृत होणे आणि लवकर अयशस्वी होणे टाळण्यासाठी वास्तविक कामकाजाच्या भाराने खालील सुरक्षा सूत्र पूर्ण करणे आवश्यक आहे:
-- वास्तविक अक्षीय भार / कमाल अक्षीय भार + वास्तविक रेडियल लोड / कमाल रेडियल भार + वास्तविक झुकणारा क्षण / कमाल झुकणारा क्षण ≤ 15.
1. सिमेट्रिक रॅक आणि पिनियन ड्राइव्ह
--संतुलित ड्युअल पिस्टन डबल आउटपुट टॉर्क, थरथरल्याशिवाय स्थिर रोटेशन, उत्कृष्ट स्थिती अचूकता आणि सिंगल-वेन रोटरी सिलिंडरच्या तुलनेत उत्कृष्ट हेवी-लोड बेअरिंग क्षमता प्रदान करते.
2. मल्टी-डायरेक्शनल माउंटिंग बेस
--HRQ10~HRQ200: दोन्ही बाजूंच्या चेहऱ्यावर वितरीत केलेले माऊंटिंग होल;
--मायक्रो HRQ2/3/7: तळाच्या विमानावर माउंटिंग होल; कॉम्पॅक्ट उपकरण फ्रेमसाठी लवचिक लेआउट.
3. छिद्रातून मध्यवर्ती पोकळ
-- रोटरी टेबल पृष्ठभागावरील पोकळ डिझाइनमुळे हवा टयूबिंग, सेन्सर केबल्स मध्यभागी जाऊ शकतात, बाह्य रेषेच्या हस्तक्षेपाशिवाय नीट अंतर्गत पाइपिंग लेआउट.
4. दोन पर्यायी बफर सोल्यूशन्स
-- यांत्रिक मर्यादा स्क्रू बफर: कमी किमतीत, हलक्या भारासाठी योग्य आणि कमी-स्पीड अधूनमधून ऑपरेशन
-- हायड्रोलिक शॉक शोषक (-A प्रत्यय): ऊर्जा शोषण क्षमता स्क्रू बफरपेक्षा 3~ 5 पट जास्त, हाय-स्पीड हेवी-लोड स्टॉपवर प्रभाव कंपन प्रभावीपणे दाबते, अचूक स्थितीची पुनरावृत्ती करण्याची हमी देते
5. युनिव्हर्सल मॅग्नेटिक स्विच सुसंगतता
-- सिलेंडर बॉडीच्या दोन्ही बाजूंना मानक प्री-मशीन सेन्सर ग्रूव्ह, D-M9BV, D-A93 आणि PLC कंट्रोल सिस्टमला रोटरी इन-प्लेस सिग्नल फीडबॅकसाठी इतर सामान्य चुंबकीय रीड स्विचसह सुसंगत.
१. मूलभूत मॉडेल उदाहरण: HRQ30-A
-- HRQ: रोटरी रॅक आणि पिनियन सिलेंडर मालिका कोड
-- ३०: फ्रेम आकाराचा कोड, निश्चित टॉर्क आणि लोड पॅरामीटर्सशी संबंधित
-- -A: अंगभूत हायड्रॉलिक शॉक शोषक साठी प्रत्यय; प्रत्यय नाही = यांत्रिक मर्यादा स्क्रू बफर
2. विस्तारित प्रत्यय व्याख्या
--- -एस: गंजरोधक दमट वातावरणासाठी स्टेनलेस स्टील एंड कॅप
-- थ्रेड पर्याय: PT टेपर थ्रेड, G समांतर धागा, NPT अमेरिकन मानक धागा
1. निवड प्राधान्य नियम
-- हाय स्पीड, जड वर्कपीस लोड, उच्च-परिशुद्धता स्टॉप पोझिशनिंग → HRQ□-A हायड्रॉलिक बफर मॉडेल
-- हलका भार, कमी सायकल गती, कठोर खर्च नियंत्रण → मानक HRQ स्क्रू बफर आवृत्ती
-- दमट / किंचित संक्षारक कार्यशाळेचे वातावरण → HRQ□-A(S) स्टेनलेस स्टील एंड कॅप प्रकार
--लोड जुळणारे प्राधान्य: एकाच वेळी तीन कोर इंडिकेटर सत्यापित करा – आउटपुट टॉर्क, बेंडिंग मोमेंट, रेडियल आणि अक्षीय स्वीकार्य लोड
2. ठराविक औद्योगिक अनुप्रयोग परिस्थिती
-- अचूक स्वयंचलित असेंब्ली: रोटरी पार्ट असेंब्ली, स्क्रू टाइटनिंग स्टेशन्स
-- मटेरियल सॉर्टिंग लॉजिस्टिक्स: 90°/180° वर्कपीस फ्लिपिंग, कन्व्हेयर डायरेक्शन स्विचिंग
-- वायवीय क्लॅम्पिंग फिक्स्चर: रोटरी जिग क्लॅम्पिंग आणि टर्नओव्हर यंत्रणा
-- पॅकेजिंग मशिनरी: बाटली फिरवणे, स्वयंचलित लेबल चिकटविणे रोटरी स्टेशन
|
तुलना आयटम |
HRQ रॅक आणि पिनियन रोटरी सिलेंडर |
वेन प्रकार रोटरी ॲक्ट्युएटर |
| वेन प्रकार रोटरी ॲक्ट्युएटर |
ड्युअल पिस्टन डबल थ्रस्ट, स्थिर स्थिर टॉर्क |
सिंगल वेन स्ट्रक्चर, मध्यम अस्थिर टॉर्क आउटपुट |
| बफर क्षमता |
पर्यायी यांत्रिक स्क्रू / उच्च ऊर्जा हायड्रॉलिक बफर, विस्तृत समायोज्य श्रेणी |
निश्चित अंगभूत रबर बफर, मर्यादित समायोजन श्रेणी |
| माउंटिंग लेआउट |
मल्टी-साइड आणि तळाशी माउंटिंग टॅप केलेले छिद्र |
मुख्यतः फ्लँज किंवा शाफ्ट सिंगल-साइड माउंटिंग |
| समायोज्य स्विंग कोन |
पूर्ण 0~190° अमर्यादपणे समायोज्य |
मानक 0~190° निश्चित स्ट्रोक |
| लागू लोड ग्रेड |
मध्यम आणि जड भार, मजबूत वाकणे आणि रेडियल लोड प्रतिकार |
मुख्यतः हलके-लोड कमी-सायकल उपकरणे |
| उत्पादन खर्च |
ड्युअल पिस्टन गियर असेंब्लीमुळे मध्यम श्रेणीची किंमत |
कमी किमतीत, साध्या लाईट-ड्युटी स्टेशनसाठी किफायतशीर |
SOLH HRQ ड्युअल पिस्टन रॅक आणि पिनियन रोटरी सिलिंडर यांत्रिक स्क्रू / हायड्रॉलिक बफर पर्यायी प्रकारांसह स्टेनलेस स्टील गंज प्रतिरोधक आवृत्ती, बहु-दिशा माउंटिंग आणि सेंट्रल होलो टेबल डिझाइन, स्थिर उच्च टॉर्क हेवी-ड्यूटी रोटरी पोझिशनिंग प्रदान करते आणि ऑटोमॅटिक मटेरियल असेंबलीसाठी पॅआरटींग उत्पादन देते.
