ब्रँड:Richge तंत्रज्ञान द्वारे SOLH
|
 |

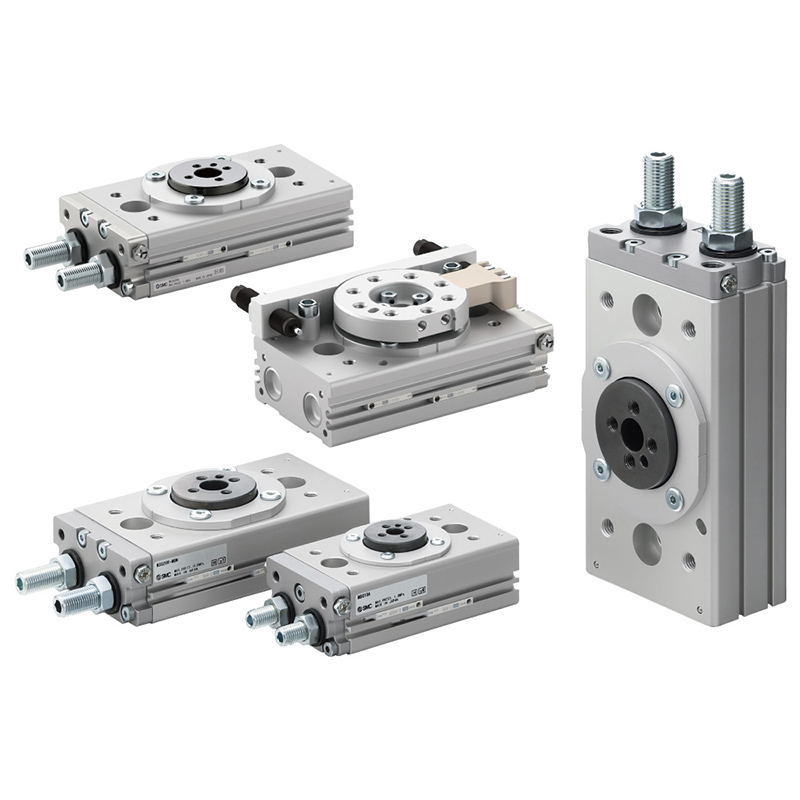

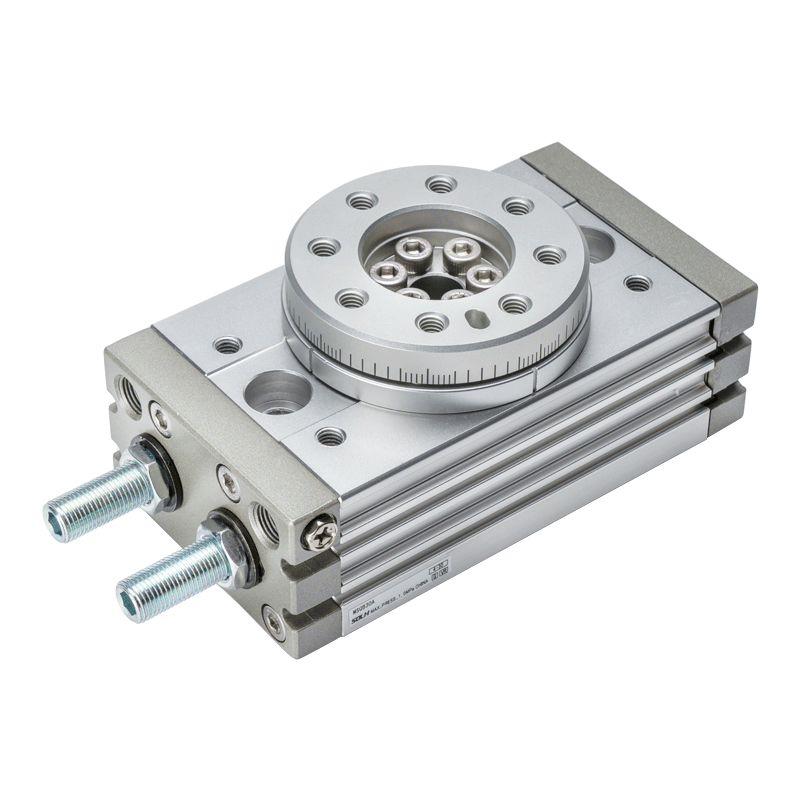

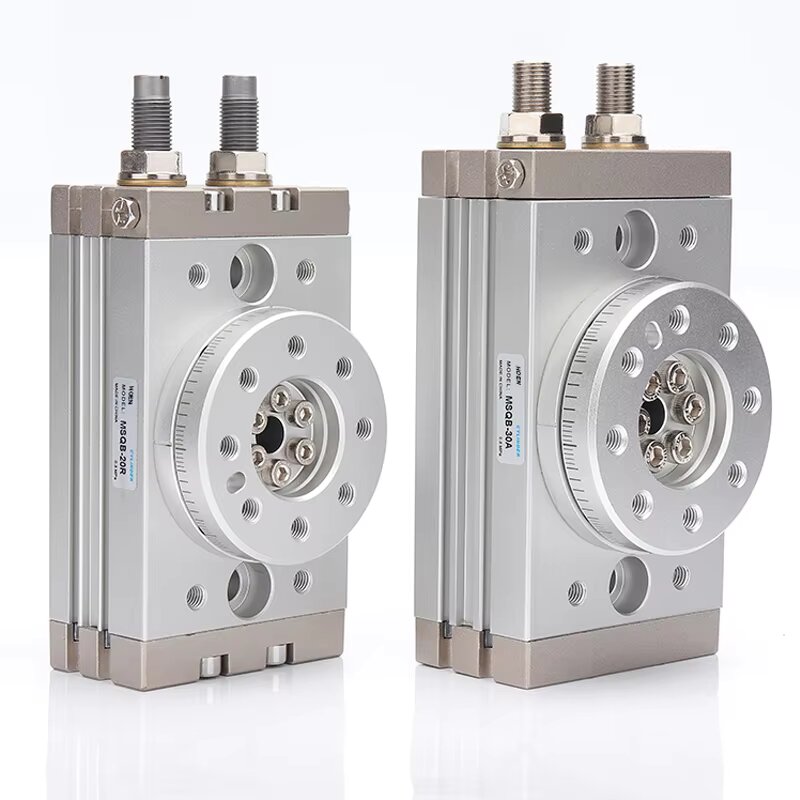

SOLH MSQ मालिका ड्युअल पिस्टन सममितीय रॅक आणि पिनियन ड्रायव्हिंग संरचना स्वीकारते, दोन उप-मालिकांमध्ये विभागली जाते: MSQB मानक ग्रेड आणि MSQA उच्च परिशुद्धता ग्रेड. यात एकात्मिक वर्तुळाकार आरोहित सारणी, मध्यवर्ती पोकळीसह, 0~190° पासून सतत समायोज्य स्विंग अँगल आहे.
व्हेन-प्रकार CRQ रोटरी सिलेंडरच्या तुलनेत सिमेट्रिक ड्युअल पिस्टन रॅक-पिनियन 3-4 पट मोठे आउटपुट टॉर्क आणि उत्कृष्ट रेडियल/अक्षीय लोड क्षमता प्रदान करते. दोन शॉक शोषण पर्याय उपलब्ध आहेत: अंगभूत रबर बफर किंवा एकात्मिक हायड्रॉलिक बफर. ड्युअल एअर पोर्ट लेआउट (एंड फेस / साइड फ्रंट) ट्यूबिंग लेआउट सुलभ करते; रोटरी पोझिशन सिग्नल फीडबॅकसाठी सुसंगत चुंबकीय रीड स्विच. ऑटोमेटेड इंडेक्सिंग, वर्कपीस फ्लिपिंग आणि अचूक पोझिशनिंग स्टेशनसाठी मोठ्या प्रमाणावर वापरले जाते.
|
मॉडेल कोड |
बफर प्रकार |
अचूक ग्रेड |
मुख्य अनुप्रयोग परिस्थिती |
| MSQB |
मानक रबर बंप बफर |
मूलभूत सहिष्णुता H9/h9 |
सामान्य प्रकाश-कर्तव्य उत्पादन लाइन, खर्च-संवेदनशील मानक स्टेशन |
| MSQB-R |
अंगभूत हायड्रॉलिक शॉक शोषक (प्रत्यय R) |
मूलभूत सहिष्णुता H9/h9 |
हाय-स्पीड रोटेशन, जोरदार प्रभाव, दीर्घ-चक्र सतत ऑपरेशन |
| MSQA |
मानक रबर बंप बफर |
उच्च सुस्पष्टता H8/h8 |
इलेक्ट्रॉनिक अचूक असेंब्ली, ऑप्टिकल तपासणी, उच्च पुनरावृत्ती स्थिती |
| MSQA-R |
अंगभूत हायड्रॉलिक शॉक शोषक (प्रत्यय R) |
उच्च सुस्पष्टता H8/h8 |
उच्च-गती अचूकता अनुक्रमणिका, भारी भार उच्च-अचूकता रोटरी स्टेशन |

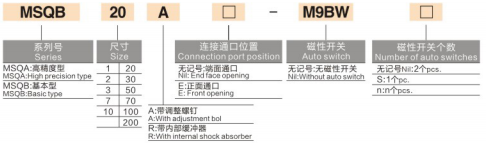

1. कोडिंग नियम 1: MSQB20A-□-M9BW-□
उदाहरण: MSQB20A-M9BW
-- MSQB / MSQA: मालिका ओळखकर्ता
MSQB = मानक मूलभूत मालिका; MSQA = उच्च परिशुद्धता अचूक मालिका
-- 20: फ्रेम आकार (उपलब्ध: 10 / 20 / 30 / 50 / 70 / 100 / 200)
-- A / R: कोन समायोजन आणि बफर कोड
A = ड्युअल एंड एंगल ऍडजस्टमेंट स्क्रू; आर = अंगभूत हायड्रॉलिक शॉक शोषक; कोणताही प्रत्यय नाही = फक्त रबर बफर
--मध्य बॉक्स: एअर पोर्ट स्थिती
रिक्त = शेवटचा चेहरा एअर पोर्ट; E = बाजूला समोरील हवाई बंदरे
-- M9BW: चुंबकीय स्विच मॉडेल
रिक्त = चुंबकीय स्विचशिवाय; M9BW / M9BL युनिव्हर्सल रीड सेन्सर सुसंगत
-- शेवटचा बॉक्स: चुंबकीय स्विचचे प्रमाण
रिक्त = मानक 2 पीसी; एस = सिंगल पीस; सानुकूल आकृती = सानुकूलित प्रमाण
2. कोडिंग नियम 2: MSQB10L2-□-M9BW-□-□
उदाहरण: MSQB10L2-M9BW
-- MSQB: मानक मालिका; फ्रेम आकार 10/20/30/50
-- L/H: हायड्रोलिक बफर कायनेटिक एनर्जी ग्रेड (केवळ आर हायड्रॉलिक आवृत्तीसाठी)
एल = कमी गतिज ऊर्जा हायड्रोलिक बफर; H = उच्च गतिज ऊर्जा हायड्रॉलिक बफर
-- अंक 2/3/4/5: स्थिर स्विंग अँगल स्पेसिफिकेशन
2 = मानक 180°; 3 = 90°; 4 = सममित 180°; 5 = सममितीय 90°
--मध्य बॉक्स: कस्टम मार्किंग X, रिक्त = मानक स्टॉक मॉडेल
-- M9BW: चुंबकीय स्विच, रिक्त = कोणताही सेन्सर सुसज्ज नाही
-- उपांत्य बॉक्स: चुंबकीय स्विच प्रमाण; रिक्त=2pcs, S=1pc
-- शेवटचा बॉक्स: एअर पोर्ट थ्रेड स्पेसिफिकेशन
रिक्त = M5 धागा (फक्त 10/20 आकारासाठी); XF = G1/8; XN = NPT1/8 अमेरिकन धागा
1. सममितीय ड्युअल पिस्टन रॅक आणि पिनियन ड्राइव्ह
-- ड्युअल सिंक्रोनस पिस्टन गीअरला सिंक्रोनस ढकलतात, एकतर्फी प्रतिक्रिया काढून टाकतात; शून्य रोटेशन जिटरसह एकसमान टॉर्क आउटपुट, सिंगल-पिस्टन वेन सिलिंडरपेक्षा कितीतरी जास्त लोड क्षमता.
2. पिन होल्स शोधून काढणारे एकात्मिक रोटरी टेबल
-- टेबल प्री-मशीन पोझिशनिंग पिन होल आणि थेट जिग/वर्कपीस लॉकिंग, सुलभ संरेखन आणि उच्च अविभाज्य कडकपणासाठी मानक माउंटिंग टॅप केलेले छिद्र. सेंट्रल होलो थ्रू होल (φ6~φ24) एअर टयूबिंग आणि सेन्सर वायरिंगला मध्यभागी, व्यवस्थित अंतर्गत मशीन लेआउटमधून जाण्याची परवानगी देते.
3. ड्युअल एअर पोर्ट लेआउट
-- दोन पाइपिंग पर्याय: एंड फेस एअर इनलेट किंवा साइड फ्रंट ई-टाइप पोर्ट, यांत्रिक हस्तक्षेपाशिवाय कॉम्पॅक्ट बंदिस्त उपकरणांसाठी लवचिक टयूबिंग रूटिंग.

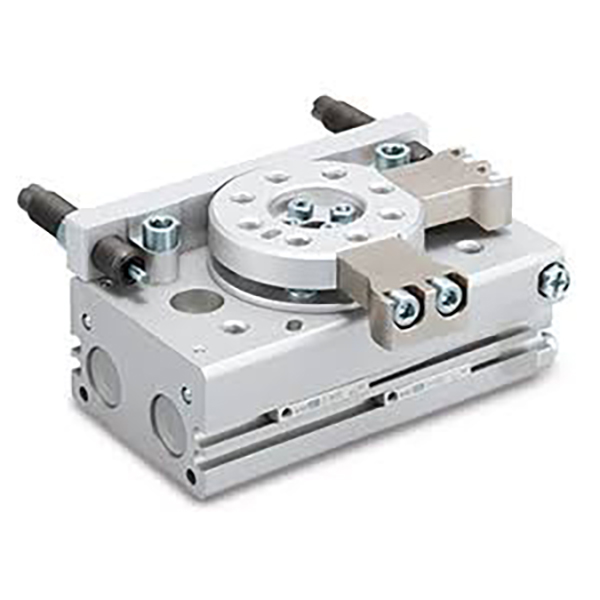

4. स्वतंत्र ड्युअल-एंड अँगल ऍडजस्टमेंट स्क्रू (प्रत्यय A)
-- घड्याळाच्या दिशेने आणि घड्याळाच्या उलट दिशेने स्ट्रोक स्वतंत्रपणे प्रतिबंधित करण्यासाठी दोन्ही टोकांवर स्वतंत्र मर्यादा स्क्रू; स्विंग रेंज अनंतपणे 0~190° मध्ये समायोजित करण्यायोग्य, फॅक्टरी डीफॉल्ट प्रीसेट 190°.
5. दोन पर्यायी शॉक शोषण प्रणाली
-- मानक आवृत्ती: कमी-स्पीड लाइट लोड अंतर्गत आवाज कमी करण्यासाठी ड्युअल-एंड रबर बंप बफर
-- -आर हायड्रोलिक बफर आवृत्ती: इंटिग्रेटेड ऑइल शॉक शोषक (एल लो कायनेटिक / एच हाय काइनेटिक ग्रेड) उच्च वेगाने प्रचंड प्रभाव शोषून घेते, स्टॉप कंपन कमी करते आणि फिक्स्चर आणि वर्कपीसचे संरक्षण करते
6. चुंबकीय स्थिती अभिप्राय सुसंगत
-- सिलिंडर बॉडीमध्ये अंगभूत स्थायी चुंबकीय रिंग, स्वयंचलित इंटरलॉक लॉजिकसाठी PLC कडे 0°/90°/180° इन-प्लेस सिग्नल प्रसारित करण्यासाठी M9BW / M9BL रीड स्विचेसशी सुसंगत.
7. MSQA साठी अचूक बॉल बेअरिंग सपोर्ट
-- MSQA उच्च-परिशुद्धता मॉडेल क्लास प्रिसिजन बॉल बेअरिंग असेंबली स्वीकारते; रेडियल आणि अक्षीय रनआउट ≤0.01 मिमी, पुनरावृत्ती स्थिती अचूकता ±0.01 मिमी. MSQB मूलभूत आवृत्ती सामान्य ऑटोमेशन पोझिशनिंग आवश्यकता पूर्ण करते.
1. ड्राइव्ह मोड: डबल-ॲक्टिंग ड्युअल पिस्टन रॅक आणि पिनियन
2. ऑपरेटिंग प्रेशर रेंज
-- रबर बफर प्रकार: 0.1~1.0 MPa
--R हायड्रॉलिक बफर प्रकार: 0.1~0.6 MPa
3. पुरावा चाचणी दाब: 1.05 MPa
4. सभोवतालचे तापमान: 0~60℃ (एअर सर्किटमध्ये बर्फ नाही)
5. समायोज्य स्विंग श्रेणी: 0~190° अमर्याद समायोज्य, फॅक्टरी प्रीसेट 190°; स्थिर कोन 90° / 180° पर्यायी
6. स्नेहन: कारखान्यात प्री-भरलेले लाँग-लाइफ ग्रीस, तेल-मुक्त स्वच्छ कोरड्या हवेशी सुसंगत वंगण-मुक्त डिझाइन
7. लागू होणारे माध्यम: फिल्टर केलेली कोरडी संकुचित हवा (≥40μm फिल्टरेशन अचूक)
| फ्रेम आकार |
सैद्धांतिक टॉर्क (N·m) |
अनुमत रेडियल लोड (N) |
अनुमत अक्षीय भार (N) |
अनुमत झुकणारा क्षण (N·m) |
|
10 |
0.78 |
78 |
74 |
2.4 |
|
20 |
1.8 |
137 |
137 |
4.0 |
|
30 |
3.6 |
363 |
363 |
5.5 |
|
50 |
7.0 |
451 |
476 |
10.0 |
|
70 |
12.0 |
708 |
666 |
12.0 |
|
100 |
18.0 |
980 |
980 |
18.0 |
|
200 |
36.0 |
1500 |
1500 |
30.0 |
|
फ्रेम आकार |
कमाल कायनेटिक एनर्जी (जे) रबर बफर |
कमाल गतिज ऊर्जा (J) L/H हायड्रोलिक बफर (-R) |
|
10 |
0.007 |
0.039 |
|
20 |
0.025 |
0.116 |
|
30 |
0.048 |
0.294 |
|
50 |
0.081 |
1.1 |
|
70 |
0.24 |
1.6 |
|
100 |
0.32 |
2.9 |
|
200 |
0.56 |
5.8 |
1. अचूक ग्रेड निवड
-- चिप पोझिशनिंग, पीसीबी ऑप्टिकल तपासणी, अचूक असेंबली → एमएसक्यूए उच्च परिशुद्धता मालिका
-- सामान्य वर्कपीस फ्लिपिंग, मटेरियल वळवणे आणि क्रमवारी लावणे → MSQB मानक मूलभूत मालिका
2. बफर जुळणी नियम
-- कमी गतीचा प्रकाश भार, खर्च नियंत्रण: नॉन-आर रबर बफर मॉडेल
-- उच्च-फ्रिक्वेंसी फास्ट सायकल, भारी वर्कपीस प्रभाव: निवडा -आर हायड्रॉलिक बफर; हलका प्रभाव एल ग्रेड, भारी प्रभाव एच ग्रेड
3. स्विंग कोन निवड
-- 90° फ्लिपिंग लोडिंग/अनलोडिंग: प्रत्यय 3 / 5
-- 180° परस्पर अनुक्रमणिका, दुहेरी बाजू ओळख: प्रत्यय 2 / 4
-- सानुकूल अनियंत्रित मर्यादित स्विंग श्रेणी: समायोजन स्क्रूसह युनिव्हर्सल मॉडेल
4. एअर पोर्ट लेआउट
-- कॉम्पॅक्ट मर्यादित अंतर्गत मशीन स्पेस: ई साइड फ्रंट पोर्ट आवृत्ती
-- मानक बाह्य उघड पाइपिंग: डीफॉल्ट एंड फेस पोर्ट
5. पोझिशन सिग्नल फीडबॅक
-- PLC इंटरलॉकसाठी इन-प्लेस सिग्नल आवश्यक आहे: M9BW चुंबकीय स्विचेस (2pcs मानक); फक्त सिंगल-साइड डिटेक्शन S सिंगल स्विच निवडा
6. थ्रेड तपशील
-- आकार 10/20 लहान फ्रेम डीफॉल्ट M5 धागा; मध्यम-मोठा 30/50 पर्यायी G1/8 (XF), NPT1/8 (XN) अमेरिकन धागा
-- 3C इलेक्ट्रॉनिक्स प्रिसिजन ऑटोमेशन: चिप रोटरी पोझिशनिंग, पीसीबी मल्टी-एंगल ऑप्टिकल तपासणी, सूक्ष्म-घटक अनुक्रमणिका असेंबली
-- पॅकेजिंग प्रोडक्शन लाइन्स: बॉटल कॅपिंग स्टेशन्स, कार्टन 90° दिशा बदलणे, रोटरी लेबल संलग्न करणे
-- मशीन टूल फिक्स्चर: वर्कपीस फ्लिपिंग, स्टॅम्पिंग जिग इंडेक्सिंग पोझिशनिंग
-- लॉजिस्टिक सॉर्टिंग इक्विपमेंट: मटेरियल वळवणे, पाइपलाइन रोटरी स्टॉप मेकॅनिझम
-- मिनी मॅनिपुलेटर्सचा एंड इफेक्टर: रोबोट जॉइंट रोटेशन, व्हॅक्यूम चक पिक-अँड-प्लेस फ्लिपिंग
-- प्रिसिजन टेस्टिंग इक्विपमेंट: व्हिजन इन्स्पेक्शन रोटरी टेबल, मल्टी-एंगल एअर टाइटनेस टेस्ट जिग
1. मानक सामान्य सर्किट
-- AFC एअर सोर्स टू-पॉइंट कॉम्बिनेशन → 4V210 5/2 सोलेनोइड व्हॉल्व्ह → PU एअर ट्यूबिंग → MSQ रोटरी टेबल (M9BW चुंबकीय स्विच PLC वर वायर्ड)
2. स्फोट-पुरावा कार्यशाळा सर्किट
-- स्फोट-प्रूफ एअर सोर्स ट्रीटमेंट युनिट → 50-VFE स्फोट-प्रूफ 5-वे सोलनॉइड वाल्व → PU लवचिक रबरी नळी → MSQB/MSQA धोकादायक वातावरणासाठी रोटरी सिलेंडर
3. मिनी प्रिसिजन मायक्रो स्टेशन
--AC1500 मिनी एअर रेग्युलेटर फिल्टर → 3V मालिका 3/2 सोलनॉइड वाल्व → PU4 पातळ नळ्या → MSQ10 / MSQ20 लहान रोटरी टेबल
SOLH MSQ ड्युअल पिस्टन रॅक आणि पिनियन रोटरी टेबल MSQB मानक आणि MSQA उच्च सुस्पष्टता ग्रेडमध्ये विभागले गेले आहे, 0~190° समायोज्य स्विंग, ड्युअल रबर/हायड्रॉलिक शॉक शोषण, ड्युअल एंड/साइड एअर पोर्ट लेआउट आणि सेंट्रल होलो वायरिंग होल ~4xane डिलिव्हरी ~4xane पेक्षा जास्त आहे. इलेक्ट्रॉनिक्स, पॅकेजिंग, मशीन टूल आणि चाचणी ऑटोमेशन लाइनसाठी युनिव्हर्सल रोटरी इंडेक्सिंग ॲक्ट्युएटर.
