CRBU2 मालिका मोफत माउंट वेन प्रकार रोटरी ॲक्ट्युएटर

SOLH CRBU2 अल्ट्रा-थिन फ्री-माउंट व्हेन रोटरी ॲक्ट्युएटर समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे, 10/15/20/30/40 बोर आकारात उपलब्ध आहे. एकात्मिक दंडगोलाकार शरीर कंस-मुक्त मल्टी-डायरेक्शनल फिक्सिंग सक्षम करते, CRB2 मालिकेपेक्षा 12% हलके, कॉम्पॅक्ट इंटिग्रेटेड मशीनरीमध्ये लपविलेल्या स्थापनेसाठी योग्य आहे. डायरेक्ट वेन ड्राइव्ह ±0.01° च्या अल्ट्रा-हाय अँगुलर रिपीटेबिलिटीसह गियर बॅकलॅश काढून टाकते. दोन वेन प्रकार: कमाल 270° स्विंगसाठी S सिंगल वेन, D डबल व्हेन मर्यादित 90°/100° रोटेशनसह दुहेरी टॉर्क प्रदान करते. ड्युअल पाइपिंग लेआउट ऑफर केले आहेत: मानक बाजूचे पोर्ट आणि प्रत्यय-E मध्य अक्षीय पोर्ट. पर्यायी प्रत्यय-W कोन समायोजक 0 ते 240° पर्यंत अमर्यादपणे समायोज्य स्ट्रोक अनुभवतो आणि अंगभूत चुंबकीय रिंग PLC मर्यादा फीडबॅकसाठी M9BW रीड स्विचला समर्थन देतात. लो-फ्रिक्शन कंपोझिट सीलिंग 5 दशलक्ष सेवा चक्रांसह तेल-मुक्त ऑपरेशन सुनिश्चित करते. 3C मिनिएचर जिग टर्नओव्हर, व्हिजन कॅमेरा पोझिशनिंग, स्क्रू टाइटनिंग मेकॅनिझम आणि स्मॉल-एंगल पॅकेजिंग स्विचिंगसह लाईट-लोड उच्च-फ्रिक्वेंसी अचूक रोटेशन कार्यांवर मोठ्या प्रमाणावर लागू केले जाते. बेस-माउंटेड CRB2 रोटरी सिलिंडरच्या तुलनेत, CRBU2 ला माउंटिंग ब्रॅकेटची आवश्यकता नाही आणि स्पेस कार्यक्षमता वाढवते, रोबोट एंड इफेक्टर्स आणि अरुंद अंतर्गत उपकरण लेआउटसाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

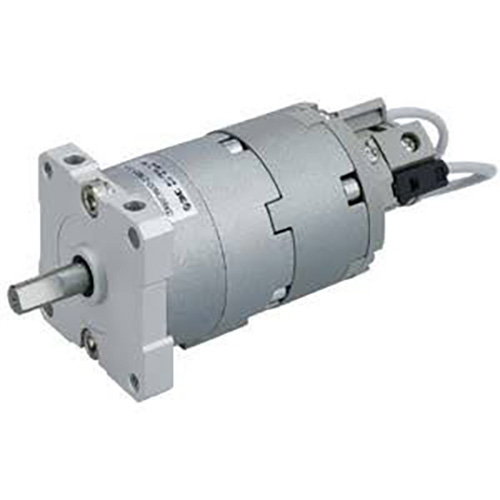

CRBU2 मालिका मोफत माउंट वेन प्रकार रोटरी ॲक्ट्युएटर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादनाची स्थिती आणि मुख्य संरचनात्मक वैशिष्ट्ये

SOLH CRBU2 मालिका हा मिनी वेन-प्रकारचा रोटरी स्विंग सिलिंडर आहे जो मर्यादित-स्पेस अचूक रोटरी स्टेशनसाठी डिझाइन केलेला आहे, ज्यामध्ये विनामूल्य मल्टी-डायरेक्शन माउंटिंग, अल्ट्रा-थिन लाइटवेट बॉडी, शून्य गियर बॅकलॅश आणि वाइड स्विंग अँगल आहे. बोर आकार उपलब्ध: 10/15/20/30/40, विविध लाइट-लोड रोटरी फ्लिपिंग मागण्या पूर्ण करण्यासाठी सिंगल/डबल व्हेन पर्यायांसह.

1. कोर डिझाइन हायलाइट्स

-- वेन डायरेक्ट ड्राईव्ह (एस सिंगल व्हेन / डी डबल व्हेन): गियर ट्रान्समिशन नाही, शून्य बॅकलॅश, गुळगुळीत रोटेशन आणि अल्ट्रा-स्पीझ पोझिशनिंग

-- पूर्ण फ्री माउंटिंग बेलनाकार बाह्यरेखा: अतिरिक्त माउंटिंग ब्रॅकेटशिवाय माउंट करण्यायोग्य शीर्ष/खाली/डावी/उजवी/अक्षीय; दाट कॉम्पॅक्ट उपकरण लेआउटसाठी CRB2 पेक्षा 12% हलका

-- फुल स्विंग अँगल रेंज: सिंगल वेन 90°/180°/270°; डबल व्हेन 90°/100°, कमाल सिंगल व्हेन 270° पर्यंत स्विंग

-- ड्युअल टयूबिंग लेआउट: स्टँडर्ड साइड पोर्ट (कोणताही प्रत्यय नाही) / अक्षीय पोर्ट (प्रत्यय ई) वेगवेगळ्या पाइपलाइन राउटिंग लेआउटशी जुळण्यासाठी

-- विस्तारण्यायोग्य फंक्शनल मॉड्यूल्स: चुंबकीय स्विच इंस्टॉलेशनसाठी पर्यायी W अँगल ऍडजस्टमेंट युनिट आणि अंगभूत चुंबकीय रिंग; कॅबिनेटची जागा वाचवण्यासाठी रेडियल पसरणारे भाग नाहीत

-- प्रीमियम लो-लिकेज सीलिंग सिस्टम: बिल्ट-इन पोझिशनिंग स्टॉपसह विशेष संमिश्र सील, अल्ट्रा-लो अंतर्गत गळती, स्वच्छ उत्पादन वातावरणासाठी योग्य तेल-मुक्त ऑपरेशन

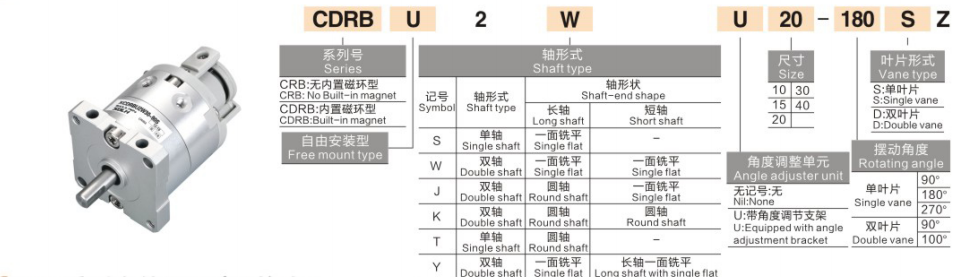

मॉडेल नामकरण नियम पूर्ण करा

1. मॉडेल उदाहरण: CRBU2WU20-180SE-M9BW

कोड विभाग	कोड व्याख्या स्पष्टीकरण
CRBU2	बेस सिरीज: फ्री माउंट वेन रोटरी ॲक्ट्युएटर
W	कोन समायोजन युनिटसह; रिक्त = कोन समायोजक नाही
U	विनामूल्य माउंटिंग स्ट्रक्चरल कोड
20	बोर आकार: 10 / 15 / 20 / 30 / 40
180	स्विंग कोन: सिंगल वेन 90/180/270; डबल वेन 90/100
एस/डी	वेन प्रकार: S = सिंगल वेन; D = डबल व्हेन (2x टॉर्क आउटपुट)
E	अक्षीय हवाई बंदर; रिक्त = मानक बाजूचे एअर पोर्ट
M9BW	पर्यायी चुंबकीय स्विच मॉडेल (एकल / दुहेरी स्विचेस कॉन्फिगर करण्यायोग्य)

2. मानक ऑर्डर संदर्भ उदाहरणे

-- मानक सिंगल वेन साइड पोर्ट: CRBU2-20-180S

-- कोन समायोजित + दुहेरी वेनसह: CRBU2W30-90D

-- अक्षीय पोर्ट + चुंबकीय स्विच: CRBU2-15-270SE-M9B

मानक युनिव्हर्सल तांत्रिक तपशील (चाचणी दाब: 0.5MPa)

1. सामान्य कामगिरी पॅरामीटर्स

-- ऑपरेटिंग प्रेशर रेंज: आकार 10/15: 0.2~0.7MPa; आकार 20/30/40: 0.15~1.0MPa

-- सभोवतालचे ऑपरेटिंग तापमान: 5 ~ 60 ℃ (एअर पाईपिंगच्या आत आयसिंग नाही)

--कोनीय पुनरावृत्ती स्थिती अचूकता: ±0.01°, शून्य बॅकलॅश स्थिर रोटेशन

-- अंगभूत बफर: काहीही नाही; बाह्य शॉक शोषक स्वतंत्रपणे कॉन्फिगर करण्यायोग्य

-- अनुमत प्रभाव गतीज ऊर्जा: 0.00015 ~ 0.04J (बोरच्या आकारमानाने प्रमाणानुसार वाढते)

-- स्नेहन आवश्यकता: फॅक्टरी प्री-ग्रीस्ड ऑइल-फ्री डिझाइन

2. सैद्धांतिक आउटपुट टॉर्क सारणी (एकक: N·m @0.5MPa)

बोर आकार	सिंगल व्हेन एस टॉर्क	डबल वेन डी टॉर्क (2x आउटपुट)
10	0.13	0.26
15	0.33	0.66
20	0.82	1.64
30	2.06	4.12
40	3.92	7.84

3. वजन आणि एकूण परिमाण संदर्भ (180° तपशील)

बोर आकार	निव्वळ वजन (ग्रॅम)	बाह्य व्यास (मिमी)	शरीराची लांबी (मिमी)
10	55	22	48
15	100	28	58
20	180	36	70
30	350	45	85
40	600	55	105

मुख्य स्पर्धात्मक फायदे

1. बहु-दिशा मुक्त माउंटिंग जागा वाचवते

-- बेलनाकार गुळगुळीत शरीर कंस शिवाय कोणत्याही पृष्ठभागावर स्क्रूद्वारे निश्चित केले जाऊ शकते; 12% फिकट शरीर, अत्यंत कॉम्पॅक्ट इंटिग्रेटेड उपकरण फ्रेमसाठी इष्टतम पर्याय

2. झिरो बॅकलॅश अल्ट्रा-प्रिसाइज कोनीय पोझिशनिंग

-- डायरेक्ट वेन ड्राइव्ह गीअर मेशिंग क्लिअरन्स काढून टाकते, काटेकोर अचूक कोन नियंत्रण स्टेशनसाठी ±0.01° पुनरावृत्ती अचूकतेसह अल्ट्रा-स्मूथ रोटेशन

3. पर्यायी स्टॉप युनिटसह विस्तृत समायोज्य स्विंग श्रेणी

-- सिंगल वेन कमाल 270° स्विंग; डब्ल्यू अँगल ॲडजस्ट मॉड्यूल अनंतपणे समायोज्य स्ट्रोक 0~240°, सोयीस्कर मल्टी-स्टेशन अँगल फाइन-ट्यूनिंग सक्षम करते

4. डबल व्हेन समान बाह्यरेखा अंतर्गत दुप्पट टॉर्क वितरीत करते

-- समान बाह्य परिमाण, डी डबल व्हेन मॉडेल उच्च रोटरी लोड हाताळण्यासाठी एस सिंगल व्हेनच्या दुप्पट टॉर्क प्रदान करते

5. दीर्घ सेवा जीवन तेल मुक्त सीलिंग रचना

-- लो-फ्रिक्शन कंपोझिट सीलिंग, 5 दशलक्षाहून अधिक स्विचिंग सायकल, सामान्य कार्यशाळेशी सुसंगत आणि धूळ-मुक्त स्वच्छ उत्पादन लाइन

माउंटिंग पद्धती आणि ठराविक औद्योगिक अनुप्रयोग

1. दोन मुख्य माउंटिंग फॉर्म

-- डायरेक्ट बॉडी माउंटिंग: कोणत्याही दंडगोलाकार पृष्ठभागावर स्क्रू लॉक, अक्षीय/रेडियल इन्स्टॉलेशन व्यवहार्य, जलद वेगळे करणे आणि बदलणे

-- सहायक फ्लॅट प्लेट एकत्रित माउंटिंग: माउंटिंग प्लेटद्वारे क्षैतिज किंवा अनुलंब निराकरण करा, रोबोट एंड इफेक्टर, उपकरणे बाजूला आणि शीर्ष लपविलेल्या स्थापनेसाठी आदर्श

2. विशिष्ट अनुप्रयोग परिस्थिती

-- 3C इलेक्ट्रॉनिक्स ऑटोमेशन: मिनी कॉम्पोनंट फ्लिपिंग, कॅमेरा रोटरी पोझिशनिंग, जिग अँगल स्विचिंग, इन्स्पेक्शन स्टेशन रोटरी इंडेक्सिंग

-- प्रिसिजन असेंब्ली लाईन्स: स्क्रू टाइटनिंग रोटरी मेकॅनिझम, टर्मिनल क्रिंप अँगल ऍडजस्टमेंट, लाइट वर्कपीस 180° टर्नओव्हर

-- पॅकेजिंग मशिनरी: मटेरियल बेफल रोटेशन, लेबल अटॅचिंग अँगल फाइन-ट्यूनिंग, शॉर्ट-स्ट्रोक रोटरी फीडिंग

--सामान्य ऑटोमेशन इक्विपमेंट: इक्विपमेंट डोअर रोटरी स्विच, प्रोडक्शन स्टेशन स्विचिंग, हाय-फ्रिक्वेंसी लाइट-लोड रेसिप्रोकेटिंग रोटेशन

निवड तुलना: CRBU2 फ्री माउंट VS CRB2 स्टँडर्ड माउंट रोटरी ॲक्ट्युएटर

तुलना परिमाण	CRBU2 मोफत माउंट मालिका	CRB2 मानक वेन रोटरी मालिका
माउंटिंग मोड	अनियंत्रित मल्टी-डायरेक्शन इंस्टॉल, कोणत्याही ब्रॅकेटची आवश्यकता नाही	समर्पित माउंटिंग ब्रॅकेट आवश्यक आहे, मर्यादित स्थापना अभिमुखता
वजन आणि खंड	12% फिकट, अल्ट्रा-कॉम्पॅक्ट बाह्यरेखा	मानक वजन, मोठा एकूण आकार
स्विंग कोन श्रेणी	सिंगल वेन 90/180/270°; डबल वेन 90/100°	CRBU2 सारखी स्विंग अँगल श्रेणी
एअर पोर्ट लेआउट	साइड पोर्ट / अक्षीय पोर्ट ई दुहेरी पर्याय	मुख्यतः साइड पोर्ट, अक्षीय पोर्ट पर्यायी
कार्यात्मक मॉड्यूल बाह्यरेखा	कोन समायोजक आणि चुंबकीय स्विच रेडियल प्रोट्र्यूजन नाही	सेन्सर मॉड्यूल किंचित त्रिज्यातून बाहेर पडतात
सेन्सर मॉड्यूल किंचित त्रिज्यातून बाहेर पडतात	अरुंद मर्यादित जागा, अनियंत्रित स्थापना मांडणी, हलका रोटरी लोड	मानक कॅबिनेट लेआउट, मध्यम भार, पारंपारिक ब्रॅकेट माउंटिंग डिझाइन

3-चरण जलद निवड मार्गदर्शक

1. टॉर्क लोडवर आधारित बोर आकाराची निवड

-- वास्तविक कार्यरत टॉर्कची गणना करा, 50% टॉर्क सुरक्षा मार्जिनसह मॉडेल निवडा:

-- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

2. वेन प्रकार निवड

-- हलका लो-टॉर्क लोड → एस सिंगल वेन; उच्च हेवी रोटरी लोड → डी डबल व्हेन (डबल टॉर्क आउटपुट)

3. कॉन्फिगरेशन जुळणी

-- कोन फाइन-ट्यूनिंग आवश्यक आहे: प्रत्यय डब्ल्यू एंगल ऍडजस्टमेंट युनिट जोडा (0 ~ 240° असीम समायोज्य)

-- PLC पोझिशन सिग्नल फीडबॅक: दोन-दिशा रोटरी मर्यादा शोधण्यासाठी M9B/M9BW चुंबकीय स्विच सुसज्ज करा

-- पाइपलाइन राउटिंग मागणी: स्टँडर्ड साइड पोर्टसाठी रिक्त, अक्षीय सेंट्रल एअर पोर्टसाठी ई प्रत्यय

एका वाक्याचा सारांश

SOLH CRBU2 फ्री माउंट वेन रोटरी सिलिंडरमध्ये ब्रॅकेट-फ्री अनियंत्रित स्थापना, शून्य बॅकलॅश ±0.01° अचूकता, ड्युअल सिंगल/डबल व्हेन टॉर्क पर्याय आणि साइड/अक्षीय एअर पोर्ट लेआउट, पर्यायी W अँगल ऍडजस्टर आणि M9BW चुंबकीय स्विच आणि लाइटवेट असेंब्ली सोल्यूशन, लाइटवेट-3 कॉम्पॅक्ट सोल्यूशनसह, रोटरी फ्लिपिंग स्टेशन्स.
