HLS / HLSL मालिका ट्विन-शाफ्ट प्रेसिजन स्लाइड सिलेंडर (क्रॉस रोलर मार्गदर्शक प्रकार)

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     SOLH HLS/HLSL मालिका ट्विन-शाफ्ट प्रिसिजन स्लाइड सिलिंडर क्रॉस रोलर रेखीय मार्गदर्शक कोर मार्गदर्शक घटक म्हणून स्वीकारतो. HLQ रीक्रिक्युलेटिंग बॉल स्लाइड सिलिंडरच्या तुलनेत, ते खूप जास्त कडकपणा, उत्कृष्ट पुनरावृत्ती स्थिती अचूकता आणि विक्षिप्त साइड लोड्ससाठी मजबूत प्रतिकार, हेवी-लोड, अल्ट्रा-प्रिसिजन असेंब्ली आणि पोझिशनिंग ऑटोमेशन प्रक्रियांशी उत्तम प्रकारे जुळते.

मालिका वर्गीकरण: HLS VS HLSL

     -- HLS मानक प्रकार: सिलेंडर बॉडी स्लाइड कॅरेजच्या एका बाजूला स्थापित केली आहे, संपूर्ण रुंदी संक्षिप्त आहे. मर्यादित स्थापनेसाठी योग्य, स्पष्ट विलक्षण ऑफसेट लोडशिवाय मध्यम-लहान लोड स्थिती.

     --एचएलएसएल सममित प्रकार: दोन समांतर क्रॉस रोलर मार्गदर्शक, एकसमान शक्ती वितरण, मोठ्या प्रमाणात वाढलेली कडकपणा आणि जड भार क्षमता यांच्यामध्ये केंद्रस्थानी असलेला सिलेंडर. भारी भार, विक्षिप्त भार आणि अति-उच्च परिशुद्धता कार्य परिस्थितीसाठी पहिली निवड.

कोर तांत्रिक तपशील सारणी

स्ट्रक्चरल आणि मुख्य कार्यप्रदर्शन फायदे

  1. क्रॉस रोलर रेखीय मार्गदर्शक (रोलर लाइन संपर्क डिझाइन)

     -- लाइन कॉन्टॅक्ट बेअरिंग स्ट्रक्चर अत्यंत कडकपणा, उत्कृष्ट सरळपणा आणि रोटेशन-विरोधी अचूकता, जोरदार प्रभाव प्रतिरोध आणि भारी भाराखाली स्थिर ऑपरेशन प्रदान करते. अल्ट्रा-लो घर्षण, अति-गुळगुळीत हालचाल आणि विस्तारित सेवा चक्रासह एकात्मिक वन-पीस मार्गदर्शक कॅरेज डिझाइन.

  2. अंगभूत फ्लोटिंग जॉइंट

    -- पिस्टन रॉड आणि स्लाइड प्लॅटफॉर्म दरम्यान लवचिक फ्लोटिंग कनेक्शन लॅटरल फोर्स आणि विलक्षण टॉर्क ऑफसेट करते, पिस्टन रॉडचे विक्षेपण आणि ओव्हरलोड नुकसान टाळते.

  3. जुळे समांतर पिस्टन रॉड्स

    -- डबल थ्रस्ट आउटपुट, उत्कृष्ट अँटी-टॉर्शन कामगिरी, लोड केलेल्या स्थितीत उच्च स्थान अचूकता राखते.

  4. मल्टी-डायरेक्शनल युनिव्हर्सल माउंटिंग

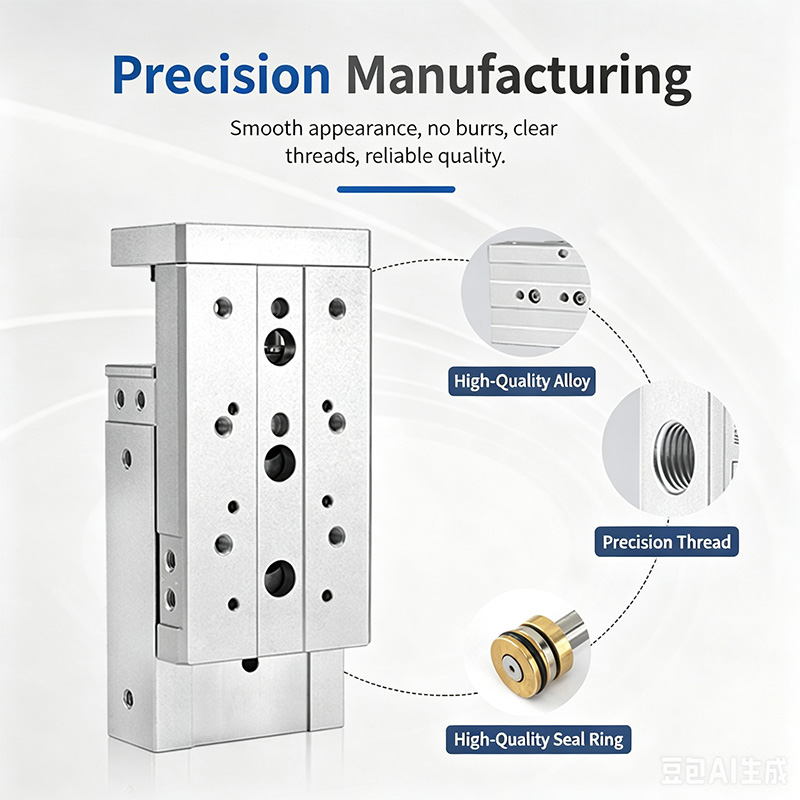

     -- 3-दिशा इन्स्टॉलेशनसाठी तळाशी, पुढच्या आणि बाजूच्या पृष्ठभागावर मशीन केलेले टॅप माउंटिंग होल; जलद अचूक स्थितीसाठी बेसवर प्री-मशीन केलेले अचूक शोधणारे पिन होल.

  5. 3-साइड टूलिंग माउंट पृष्ठभाग

     -- स्लाईड टॉप आणि फ्रंट फेसवर टॅप केलेले फिक्स्चर माउंटिंग होल, स्लायडर टॉप प्लेनवर पिन होल शोधून पुनरावृत्ती करण्यायोग्य जिग पोझिशनिंग अचूकतेची हमी देते.

  6. प्री-मशीन सेन्सर इंस्टॉलेशन ग्रूव्ह्स

     -- चुंबकीय स्विचेसची लवचिक स्थापना आणि स्थिती समायोजनासाठी सिलिंडरच्या बाजूला मानक स्लाइडिंग स्लॉट.

  7. वैविध्यपूर्ण बफर आणि मर्यादा स्टॉप पर्याय

     --फिक्स्ड एअर बफर, ॲडजस्टेबल एअर बफर (A/AS/AF), हायड्रॉलिक शॉक शोषक बफर (B/BF) आणि मल्टिपल एक्सटर्नल मेकॅनिकल लिमिट स्टॉप ब्लॉक्स हे पर्यायी संयोजन आहेत.

मानक मॉडेल नामकरण नियम

  1. उदाहरण मॉडेल: HLS20×30SAS

     -- HLS = मानक बाजूच्या सिलेंडर मालिका; HLSL = सममितीय केंद्रीत उच्च-कठोरता मालिका

     -- 20 = सिलेंडर बोर व्यास (मिमी)

     -- 30 = रेटेड स्ट्रोक लांबी (मिमी)

     -- S = अंगभूत स्थायी चुंबकीय रिंग (मानक फॅक्टरी कॉन्फिगरेशन)

     -- A = दोन्ही टोकांवर समायोज्य एअर बफर

        AS = समायोज्य एअर बफर फक्त फॉरवर्ड स्ट्रोक एंडवर

        AF = समायोज्य एअर बफर फक्त रिटर्न स्ट्रोकच्या शेवटी

     -- B = दोन्ही टोकांवर हायड्रोलिक ऑइल बफर

        BF = हायड्रॉलिक ऑइल बफर फक्त रिटर्न स्ट्रोकच्या शेवटी

सैद्धांतिक आउटपुट थ्रस्ट टेबल (एकक: N)

निवड मार्गदर्शक तत्त्वे आणि विशिष्ट अनुप्रयोग परिस्थिती

  1. निवड सूचना

     -- HLS मानक मॉडेल: कॉम्पॅक्ट इंस्टॉलेशन स्पेस, मध्यम-लहान भार, कोणतेही स्पष्ट विलक्षण ऑफसेट लोड नाही

     --एचएलएसएल सममितीय मॉडेल: हेवी लोड, विक्षिप्त साइड लोड, अति-उच्च कडकपणा आणि अल्ट्रा-प्रिसिजन पोझिशनिंग आवश्यकतांसाठी प्राधान्य निवड

  2. ठराविक औद्योगिक अनुप्रयोग

     -- प्रिसिजन असेंब्ली, ऑटोमॅटिक पोझिशनिंग, वायवीय क्लॅम्पिंग आणि वर्कपीस ट्रान्सफर स्टेशन्स

     -- सेमीकंडक्टर आणि इलेक्ट्रॉनिक ऑटोमेशन उत्पादन लाइन

     -- उच्च अचूक चाचणी तपासणी उपकरणे, वैद्यकीय ऑटोमेशन उपकरणे, मशीन टूल फिक्स्चर यंत्रणा

एका वाक्याचा सारांश

     SOLH HLS/HLSL क्रॉस रोलर ट्विन-शाफ्ट स्लाइड सिलिंडर उच्च-कडकपणा लाइन-संपर्क क्रॉस रोलर मार्गदर्शक दुहेरी मानक/सममितीय प्रकारांसह अवलंबतो, पर्यायी एअर/हायड्रॉलिक बफर आणि अँटी-विक्षिप्त फ्लोटिंग जॉइंट डिझाइनसह सुसज्ज, प्रीमियम हेवी-ड्यूटी अल्ट्रा-प्रीसीओन, हाय-कॉन्टॅक्ट लाइन, हाय-कॉन्टॅक्ट लाइन फॉर मेडिकल, हायड्रॉलिक आणि हायड्रोलिक. ऑटोमेशन उपकरणे.
