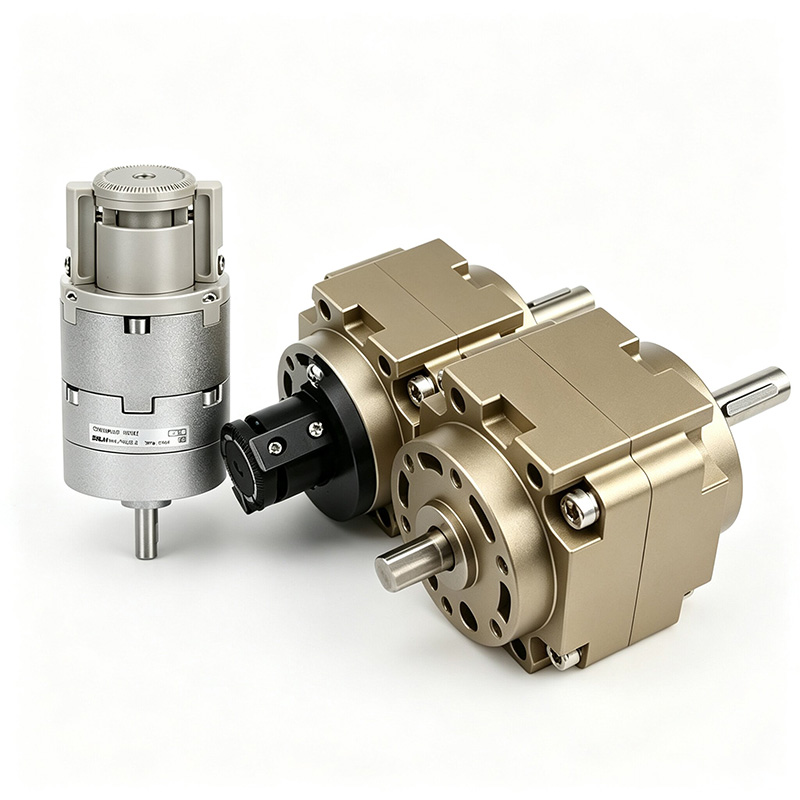

CRB1 / CRB2 मालिका वेन प्रकार रोटरी ॲक्ट्युएटर

SOLH CRB1 / CRB2 वेन-प्रकार रोटरी ऍक्च्युएटर समतुल्य SMC स्विंग सिलिंडरसह पूर्णपणे बदलण्यायोग्य आहेत. डायरेक्ट वेन ड्राइव्ह गीअर बॅकलॅश काढून टाकते, कमी रोटरी जडत्व आणि अल्ट्रा-फास्ट प्रतिसाद देते. CRB2 ही कॉम्पॅक्ट लाइट-ड्युटी रेंज आहे ज्याचा आकार 10~40 मिमी आहे; सिंगल वेन 270° स्विंगला सपोर्ट करते तर दुहेरी वेन 90°/100° पर्यंत रोटेशन मर्यादित करते, मर्यादित-स्पेस 3C आणि पॅकेजिंग उपकरणांमध्ये हाय-स्पीड मिनी फ्लिपिंगसाठी आदर्श. CRB1 हेवी-ड्यूटी मालिका संपूर्ण बेअरिंग सपोर्ट आणि उत्कृष्ट प्रभाव प्रतिरोधासह 50~100 मिमी बोअर कव्हर करते, हेवी फिक्स्चर आणि मोठ्या वर्कपीस इंडेक्सिंग टर्नओव्हरसाठी 24 N·m पर्यंत जास्तीत जास्त टॉर्क प्रदान करते. सिंगल व्हेन रुंद स्विंग रेंज ऑफर करते, तर डबल व्हेन दुहेरी टॉर्क समान बोर आकारात देते. अंगभूत रबर बंपर मानक येतात; कोन समायोजक प्रत्यय Z आणि पोकळ शाफ्ट पर्यायी आहेत, आणि CDRB रूपे D-M9B / D-A93 रीड स्विचेससह सुसंगत स्थायी चुंबक एकत्रित करतात. MSQ रॅक-अँड-पिनियन रोटरी टेबल्सच्या तुलनेत, वेन-प्रकार सिलेंडर्समध्ये स्लिमर बॉडी आणि शून्य बॅकलॅशसह वेगवान रोटेशन, परंतु कमकुवत रेडियल आणि अक्षीय भार क्षमता, त्यांना मोठ्या स्विंग अँगलची आवश्यकता असलेल्या हाय-स्पीड लाइट-लोड रोटरी टास्कसाठी सर्वोच्च निवड बनवते.

चौकशी पाठवा

उत्पादन वर्णन

CRB1 / CRB2 मालिका वेन प्रकार रोटरी ॲक्ट्युएटर (SOLH अदलाबदल करण्यायोग्य)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन स्थिती आणि मालिका कोर फरक

SOLH CRB1 आणि CRB2 हे वेन-प्रकारचे रोटरी स्विंग सिलिंडर आहेत जे सिंगल/डबल व्हेनद्वारे चालवले जातात. गियर मेशिंग क्लीयरन्सशिवाय, ते अल्ट्रा-कॉम्पॅक्ट बॉडी, कमी रोटरी जडत्व आणि अल्ट्रा-फास्ट प्रतिसाद वैशिष्ट्यीकृत करतात.

-- CRB2 (लहान मालिका): हलके भार आणि अरुंद जागेसाठी बोअर 10~40mm, कॉम्पॅक्ट हलके डिझाइन

-- CRB1 (मोठी मालिका): जास्त भार आणि उच्च टॉर्कसाठी बोअर 50~100mm, उत्कृष्ट प्रभाव प्रतिकारासह पूर्ण बेअरिंग सपोर्ट

सिंगल व्हेन कमाल स्विंग अँगल 270°/280° पर्यंत, डबल व्हेन कमाल 90°/100°. जलद रोटरी फ्लिपिंग, इंडेक्सिंग आणि पोझिशनिंग ऑटोमेशन स्टेशनसाठी मोठ्या प्रमाणावर वापरले जाते.

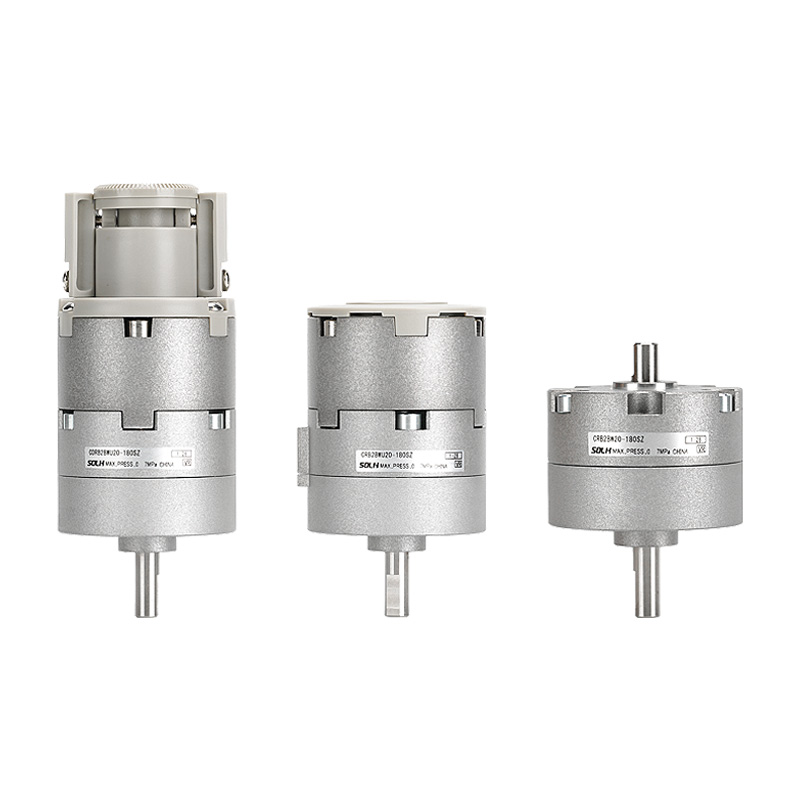

1. CRB2 लहान मानक मालिका

-- बोर आकार: 10, 15, 20, 30, 40 मिमी

-- वेन पर्याय: एस सिंगल व्हेन / डी डबल व्हेन

-- स्विंग एंगल: सिंगल वेन 90°/180°/270°; डबल वेन 90°/100°

-- मुख्य गुण: अल्ट्रा कॉम्पॅक्ट, हलके, कमी स्टार्टअप प्रेशर, साइड/अक्षीय ड्युअल पोर्टिंग, पर्यायी कोन समायोजक आणि चुंबकीय स्विच

-- ऍप्लिकेशन्स: लाइट लोड हाय-स्पीड रोटेशन, मर्यादित जागा उपकरणे, 3C इलेक्ट्रॉनिक्स, पॅकेजिंग, लघु ऑटोमेशन

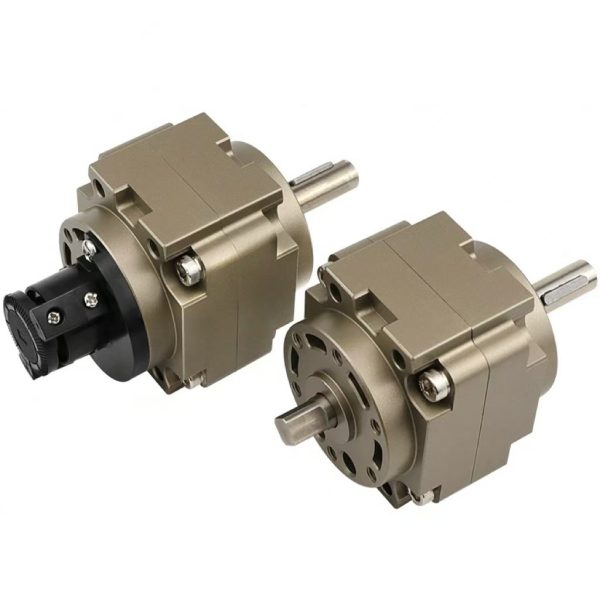

2. CRB1 मोठी हेवी-ड्यूटी मालिका

-- बोर आकार: 50, 63, 80, 100 मिमी

-- वेन पर्याय: एस सिंगल व्हेन / डी डबल व्हेन

-- स्विंग एंगल: सिंगल वेन 90°/180°/270°/280°; डबल वेन 90°/100°

-- मुख्य गुण: उच्च आउटपुट टॉर्क, हेवी लोड बेअरिंग, पूर्ण बेअरिंग सपोर्ट, शॉक प्रतिरोधक, दीर्घ सेवा आयुष्य

-- ऍप्लिकेशन्स: हेवी वर्कपीस फ्लिपिंग, मोठ्या प्रमाणात इंडेक्सिंग, हेवी रोटरी फिक्स्चर, जड उद्योग असेंबली लाइन

युनिव्हर्सल कोर तांत्रिक तपशील

1. सामान्य मानक पॅरामीटर्स

पॅरामीटर आयटम	CRB2 (10~40 लहान)	CRB1 (50~100 मोठा)
ऑपरेशन मोड	दुहेरी अभिनय	दुहेरी अभिनय
ऑपरेटिंग प्रेशर रेंज	0.15~0.7MPa (CRB10:0.2~0.7MPa)	0.15~1.0MPa
पुरावा चाचणी दबाव	1.05 MPa	1.5 एमपीए
सभोवतालचे तापमान	-10 ~ 60℃ (आइसिंग नाही)	5 ~ 60℃
स्नेहन	तेल मुक्त स्व-स्नेहन	तेल मुक्त स्व-स्नेहन
अंगभूत बफर	रबर बफर (CRB10 वगळून)	अंगभूत रबर बफर
चुंबकीय स्विच सुसंगत	D-M9B / D-A93 (मॉडेल उपसर्ग CDRB2)	D-M9B / D-A93 (मॉडेल उपसर्ग CDRB1)

2. सैद्धांतिक आउटपुट टॉर्क @ 0.5MPa (कोर सिलेक्शन इंडेक्स)

2.1 CRB2 टॉर्क टेबल

बोर मिमी	सिंगल वेन एस (N·m)	डबल वेन डी (N·m)
10	0.05	0.10
15	0.13	0.26
20	0.25	0.50
30	0.55	1.10
40	1.00	2.00

2.2 CRB1 टॉर्क टेबल

बोर मिमी	सिंगल वेन एस (N·m)	डबल वेन डी (N·m)
50	2.8	5.6
63	4.5	9.0
80	7.5	15.0
100	12.0	24.0

3 अनुमत रेडियल आणि अक्षीय लोड संदर्भ

-- CRB2-20: रेडियल 120N, अक्षीय 80N

-- CRB1-50: रेडियल 245N, अक्षीय 196N

-- CRB1-100: रेडियल 588N, अक्षीय 490N

अंतर्गत रचना आणि वेन कार्य तत्त्व

1. मुख्य घटक: सिलेंडर बॉडी, सिंगल/डबल रोटरी व्हेन, आउटपुट शाफ्ट, सीलिंग असेंबली, एंड रबर बफर, अँगल ऍडजस्टमेंट बोल्ट

2. वर्किंग लॉजिक: कंप्रेस्ड हवा एका चेंबरमध्ये प्रवेश करते आणि व्हेनला मध्यवर्ती शाफ्टभोवती फिरण्यासाठी ढकलते जेव्हा विरुद्ध चेंबर बाहेर पडतो.

-- डबल व्हेन: टॉर्क दुप्पट, मर्यादित स्विंग अँगल ≤100°

-- सिंगल वेन: 270° पर्यंत विस्तीर्ण स्विंग रेंज

3. अद्वितीय कोर फायदे

-- गियर आणि रॅक स्ट्रक्चर नाही, झिरो बॅकलॅश, प्रभाव कंपनाशिवाय गुळगुळीत सायलेंट रोटेशन

-- अल्ट्रा कॉम्पॅक्ट बाह्यरेखा, कमी रोटरी जडत्व, अल्ट्रा-फास्ट प्रतिसाद (90° रोटेशन <0.1s)

-- शाफ्टमधून पर्यायी पोकळ, अंतर्गत टयूबिंग आणि वायरिंग रूटिंगसाठी सोयीस्कर

-- स्ट्रोक मर्यादेसाठी ड्युअल एंड फाइन-ट्यून बोल्ट; सिंगल वेन समायोज्य 0~270°, डबल व्हेन 0~90°

मॉडेल कोडिंग नियम पूर्ण करा

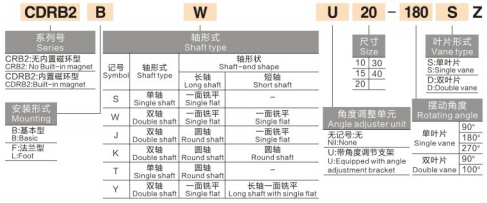

1. CRB2 मॉडेल उदाहरण: CRB2BW20-180SZ

-- CRB2 = स्मॉल वेन रोटरी ॲक्ट्युएटर मालिका

-- बी = बेसिक फ्लँज माउंट; एल = फूट ब्रॅकेट माउंट

-- डब्ल्यू = दुहेरी विस्तारित शाफ्ट; रिक्त = सिंगल शाफ्ट

-- 20 = बोर आकार (10/15/20/30/40)

-- 180 = स्विंग एंगल (90/180/270)

-- एस = सिंगल वेन; डी = डबल वेन

-- Z = कोन समायोजन युनिटसह सुसज्ज; रिक्त = समायोजकाशिवाय मानक

उपसर्ग CDRB2 = चुंबकीय स्विच स्थापनेसाठी अंगभूत चुंबकीय रिंग

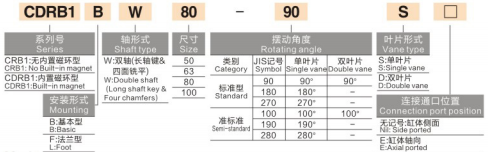

2. CRB1 मॉडेल उदाहरण: CRB1BW50-90D

-- CRB1 = मोठी हेवी-ड्युटी व्हेन रोटरी मालिका

-- बी = बेसिक माउंट; W = दुहेरी शाफ्ट

-- ५० = बोर आकार (५०/६३/८०/१००)

-- 90 = स्विंग एंगल (90/180/270/280)

-- डी = डबल वेन; S = सिंगल वेन

उपसर्ग CDRB1 = चुंबकीय रिंग एकात्मिक मॉडेल

चरण-दर-चरण निवड मार्गदर्शक आणि औद्योगिक अनुप्रयोग

1. निवड प्राधान्य नियम

-- टॉर्क आणि डायमेंशन स्प्लिट: लाइट लोड अरुंद जागा → CRB2 (10~40); हेवी हाय टॉर्क रोटेशन → CRB1 (50~100)

-- स्विंग एंगलची आवश्यकता: 90° पेक्षा जास्त रोटेशन → सिंगल व्हेन S; कमाल टॉर्क 90° च्या आत → डबल व्हेन डी

-- प्रिसिजन आणि स्पीड ट्रेड-ऑफ: व्हेन टाईप झिरो बॅकलॅश, रिपीट पोझिशनिंग ±0.1°, हाय-स्पीड लाइट-ड्युटीसाठी आदर्श; जड उच्च-परिशुद्धता बेअरिंग लोड MSQ रॅक-पिनियन रोटरी टेबल पसंत करतात

-- कार्य पर्याय: ललित कोन मर्यादा आवश्यक आहे - प्रत्यय Z कोन समायोजित युनिट निवडा; PLC पोझिशन फीडबॅक आवश्यक आहे - CDRB मॅग्नेटिक इंटिग्रेटेड मॉडेल निवडा

2. विशिष्ट अनुप्रयोग परिस्थिती

--लाइट-ड्यूटी लाईन्स: इलेक्ट्रॉनिक घटक फ्लिपिंग, लेबल फिरवणे, बाटली कॅप घट्ट करणे, सूक्ष्म सामग्री वर्गीकरण

-- हेवी-ड्यूटी स्टेशन: मोठी वर्कपीस 90°/180° टर्नओव्हर, असेंबली लाइन इंडेक्सिंग, हेवी रोटरी क्लॅम्पिंग फिक्स्चर

-- सामान्य उद्योग: पॅकेजिंग, छपाई, अन्न प्रक्रिया पूर्ण स्वयंचलित रोटरी पोझिशनिंग स्टेशन

कामगिरी तुलना: CRB Vane VS MSQ रॅक आणि पिनियन रोटरी ॲक्ट्युएटर

तुलना आयटम	CRB1 / CRB2 वेन प्रकार रोटरी सिलेंडर	एमएसक्यू रॅक आणि पिनियन रोटरी टेबल
ड्राइव्ह संरचना	सिंगल/डबल व्हेन डायरेक्ट ड्राईव्ह, झिरो बॅकलॅश	ड्युअल पिस्टन रॅक आणि पिनियन गियर ट्रान्समिशन
आउटपुट टॉर्क श्रेणी	लहान ते मध्यम (CRB1 कमाल 24N·m)	अतिरिक्त मोठा (MSQ200 कमाल 36N·m)
कमाल स्विंग कोन	सिंगल व्हेन 270° पर्यंत	सतत समायोज्य 0~190°
स्थिती पुनरावृत्ती	±0.1° कोनीय पुनरावृत्ती	अल्ट्रा उच्च रेखीय स्थिती ±0.01 मिमी
भार सहन करण्याची क्षमता	कमकुवत रेडियल आणि अक्षीय बेअरिंग मर्यादा	सुपीरियर रेडियल, अक्षीय आणि झुकणारा क्षण प्रतिकार
रोटेशन वैशिष्ट्य	कमी जडत्व, अल्ट्रा फास्ट रोटरी गती	स्थिर मध्यम-उच्च गती हेवी लोड रोटेशन
सर्वोत्तम फिट परिस्थिती	हाय-स्पीड लाइट लोड, मोठा स्विंग अँगल, कॉम्पॅक्ट इंस्टॉलेशन	हेवी लोड प्रिसिजन पोझिशनिंग, टेबलवर डायरेक्ट फिक्स्चर माउंटिंग

एक वाक्य

सारांशSOLH CRB2 स्मॉल लाइट-ड्यूटी आणि CRB1 हेवी-ड्यूटी वेन-प्रकार रोटरी ऍक्च्युएटर्स पर्यायी कोन समायोजक आणि चुंबकीय स्विच व्हेरिएंट CDRB सह शून्य-बॅकलॅश सिंगल/डबल व्हेन ड्राइव्हचा अवलंब करतात, ज्यामध्ये 0.05~24 एनएमपीई, उच्च-क्युपिंग, 24 एनएमपीई, 0.05 वरून वेगवान कमी-जडता रोटेशन आहे. इलेक्ट्रॉनिक्स, पॅकेजिंग आणि हेवी असेंब्ली ऑटोमेशन लाईन्समध्ये रोटरी क्लॅम्पिंग.
