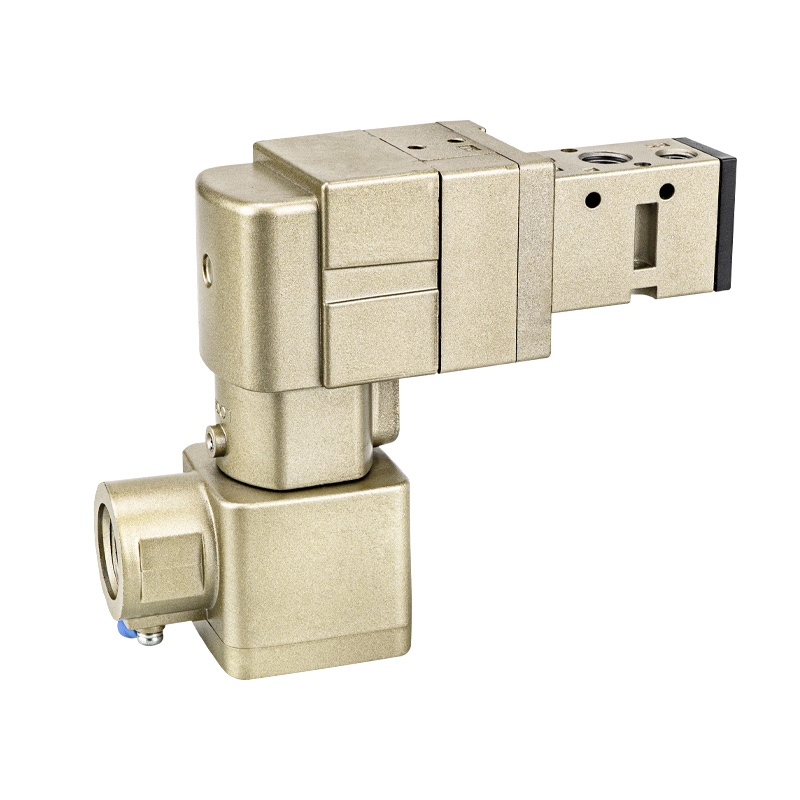

50-VFE / 50-VPE मालिका पायलट संचालित स्फोट-प्रूफ सोलेनोइड वाल्व

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

 I. उत्पादन विहंगावलोकन

     SOLH 50 मालिका ही फ्लेमप्रूफ पायलट-ऑपरेटेड एक्स्प्लोजन-प्रूफ सोलेनोइड व्हॉल्व्ह उत्पादन लाइन दोन कोर मॉडेल्समध्ये विभाजित आहे:

     --50-VFE: 5/2-वे फ्लेमप्रूफ सोलेनोइड वाल्व

     --50-VPE: 3/2-वे फ्लेमप्रूफ सोलेनोइड वाल्व

     संपूर्ण मालिका Ex d Ⅱ BT4 फ्लेमप्रूफ प्रमाणपत्र, अनिवार्य चायना एक्स-CCC स्फोट-प्रूफ प्रमाणपत्र आणि आंतरराष्ट्रीय TIIS स्फोट-प्रूफ मान्यता, IPX6 वॉटरप्रूफ आणि डस्टप्रूफ रेटिंगसह प्रमाणित आहे. कोटिंग, लिथियम बॅटरी, केमिकल, इंक, डस्ट पॅकेजिंग आणि तेल आणि वायू सपोर्टिंग उपकरणांसह झोन 1 आणि झोन 2 ज्वालाग्राही आणि स्फोटक वायू वातावरणासाठी ते योग्य आहे.

     सर्व कॉइल्स एकसमान 3.5W उर्जा वापर, स्नेहन-मुक्त डिझाइन आणि दोन स्थापना स्वरूपांना समर्थन देतात: वैयक्तिक थ्रेडेड माउंटिंग आणि मल्टी-स्टेशन मॅनिफोल्ड व्हॉल्व्ह आयलँड.

दोन मॉडेल्समधील मुख्य फरक

     --50-VFE: डबल-ॲक्टिंग सिलिंडरच्या द्विदिशात्मक ड्राइव्हसाठी

     --50-VPE: व्हॅक्यूम नकारात्मक दाब आणि एकल-अभिनय सिलेंडर सर्किट्सशी सुसंगत

     स्फोट-प्रूफ गृहनिर्माण आणि कॉइल दोन मॉडेल्समध्ये पूर्णपणे बदलण्यायोग्य आहेत, तर वाल्व एअर पॅसेज आणि मॅनिफोल्ड बेस पूर्णपणे अदलाबदल करण्यायोग्य नाहीत.

2. युनिव्हर्सल एक्स्प्लोजन-प्रूफ स्टँडर्ड स्पेसिफिकेशन्स (दोन्ही मॉडेल्सना लागू)

2.1: स्फोट सुरक्षा मापदंड

     --स्फोट चिन्ह: Ex d Ⅱ BT4 Gb (कमाल पृष्ठभागाचे तापमान T4: 135℃); वैकल्पिक कमी-तापमान T5 / T6 आवृत्त्या

     --संरक्षण वर्ग: IPX6, वॉटर जेट स्प्लॅशला प्रतिरोधक, दमट आणि धूळयुक्त कार्यशाळेच्या वातावरणात स्थिर

     --प्रमाणपत्रे: चीन अनिवार्य माजी CCC, जपानी TIIS, IEC आंतरराष्ट्रीय स्फोट-प्रूफ मानक, RoHS पर्यावरणीय अनुपालन

     --धोकादायक क्षेत्र: गॅस स्फोट झोन 1, झोन 2; इथिलीन, प्रोपीलीन, पेंट सॉल्व्हेंट आणि ज्वलनशील धूळ कार्यरत वातावरणाशी सुसंगत

     --वायरिंग पर्याय: इलेक्ट्रिक स्पार्क गळती रोखण्यासाठी टी-टाइप मेटल फ्लेमप्रूफ केबल ग्रंथी, एल-टाइप फ्लेमप्रूफ सॉकेट वायरिंग बॉक्स

     --कॉइल व्होल्टेज: DC24V / DC12V, AC220V / AC110V; सतत 3.5W कॉइल पॉवर, स्फोट सुरक्षिततेसाठी कमी उष्णता निर्मिती

2.2 सामान्य यांत्रिक मापदंड

     --कामाचे माध्यम: कोरडी स्वच्छ संकुचित हवा, अक्रिय वायू; व्हॅक्यूम ऑपरेशन फक्त 50-VPE साठी उपलब्ध

     --स्नेहन: स्नेहन-मुक्त, AFC ऑइल-फ्री एअर कॉम्बिनेशन युनिटशी जुळलेले; व्हॅक्यूम सर्किट्ससाठी AC/BC ऑइल मिस्ट ट्रिपल युनिट्स निषिद्ध आहेत

     --मॅन्युअल ओव्हरराइड: पुश-टाइप मॅन्युअल पिन, पॉवर-ऑफ स्थिती अंतर्गत सर्किट चाचणीसाठी लॉक करण्यायोग्य / लॉक करण्यायोग्य पर्यायी

     --इंस्टॉलेशन: गुरुत्वाकर्षणाच्या मर्यादेशिवाय वाल्व कोणत्याही कोनात माउंट केले जाऊ शकते

     --मॅक्स स्विचिंग वारंवारता: 1Hz सायकल; प्रतिसाद वेळ ≤45ms (0.5MPa मानक एअर सप्लाय अंतर्गत चाचणी)

     --ऑपरेटिंग तापमान: T4 आवृत्ती: -10℃ ~ +50℃; T6 कमी-तापमान आवृत्ती: -10℃ ~ +40℃ (आंतरिक बर्फाला परवानगी नाही)

3.  50-VFE मालिका 5-पोर्ट स्फोट-प्रूफ सोलेनोइड वाल्व (50-VFE3000 / 5000 मालिका)

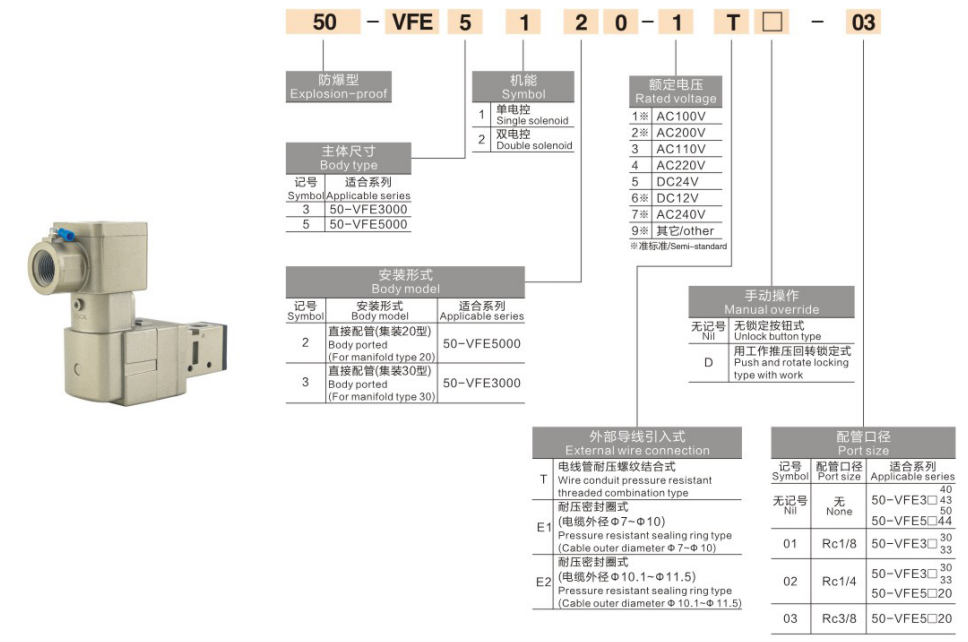

3.1 मॉडेल कोड व्याख्या (उदाहरण: 50-VFE51201T)

     --50: फ्लेमप्रूफ मालिका कोड

     --VFE: 5/2-वे लवचिक सील पायलट स्पूल वाल्व

     --5: 5000 उच्च प्रवाह तपशील

     --1: सिंगल सोलेनोइड स्प्रिंग रिटर्न

     --2: थ्रेडेड डायरेक्ट माउंटिंग

     --0: मानक कॉन्फिगरेशन

     --1: G1/4 पोर्ट थ्रेड

     --T: मेटल फ्लेमप्रूफ केबल ग्रंथी

मॉडेल उप-विशिष्टता

     --50-VFE3000:संक्षिप्त कमी प्रवाह, प्रभावी विभागीय क्षेत्र 18mm², Cv=1.0, G1/8 पोर्ट

     --50-VFE5000:मुख्य प्रवाहातील मानक प्रवाह, प्रभावी विभागीय क्षेत्र 45mm², Cv=2.5, G1/4 मुख्य प्रवाहातील पोर्ट

3.2 संरचना आणि एअर सर्किट लॉजिक (5/2 मार्ग)

    --पोर्ट व्याख्या:P सप्लाय इनलेट, A आउटपुट, B आउटपुट, R1/R2 दोन स्वतंत्र एक्झॉस्ट पोर्ट; मुख्य झडप + पायलट वाल्व केंद्रीकृत एक्झॉस्ट, वायरिंग लेआउट सुलभ करण्यासाठी स्वतंत्र पायलट एक्झॉस्ट पाइपिंग आवश्यक नाही

     --स्पूलची रचना:पायलट स्पूल लवचिक सील; स्पूल चालवण्यासाठी किमान 0.15MPa प्रेशर डिफरेंशियल आवश्यक आहे, व्हॅक्यूम निगेटिव्ह प्रेशरमध्ये बदलू शकत नाही

कार्यात्मक मोड

    --गाणेle solenoid (प्रत्यय 1):उत्साही → P→A, B→R2; पॉवर ऑफ स्प्रिंग रीसेट → P→B, A→R1, वन-वे सिलेंडर रीसेट

    --दुहेरी सोलेनोइड (प्रत्यय 2):लॅचिंग मेमरी फंक्शन, पॉवर कट झाल्यानंतर व्हॉल्व्हची स्थिती राखते, दीर्घकाळ दाब धरून ठेवलेल्या क्लॅम्पिंग स्टेशनसाठी आदर्श

3.3 जुळणारे इंस्टॉलेशन ॲक्सेसरीज

     --थ्रेडेड माउंटिंग:डायरेक्ट G1/8, G1/4 थ्रेडेड कनेक्शन, KQ2 पुश-इन फिटिंग आणि PU/PA वायवीय ट्यूबिंगशी सुसंगत

     --मॅनिफोल्ड वाल्व बेट:समर्पित 5-पोर्ट मॅनिफोल्ड बेस 50-VV5FE3 (3000 मालिकेसाठी) / 50-VV5FE5 (5000 मालिकेसाठी), 10 स्थानकांपर्यंत केंद्रीकृत हवाई पुरवठ्याचे समर्थन करते; मॅनिफोल्ड एअर चॅनेल फक्त VFE वाल्व्हमध्ये बसतात, VPE 3-पोर्ट वाल्व्हसह मिश्रित असेंब्ली प्रतिबंधित आहे

3.4 ठराविक अनुप्रयोग (केवळ डबल-ॲक्टिंग सिलिंडर सर्किट्ससाठी)

     --डबल-ॲक्टिंग ट्रान्सफर, स्टॉपर, स्टॅम्पिंग क्लॅम्पिंग सिलेंडर्स स्फोट-प्रूफ उत्पादन लाइनवर

     --NAMUR वायवीय बॉल व्हॉल्व्ह / बटरफ्लाय व्हॉल्व्ह ॲक्ट्युएटर स्विचिंग कंट्रोल केमिकल पाइपलाइनसाठी

     कोटिंग आणि लिथियम बॅटरी डस्ट वर्कशॉपसाठी केंद्रीकृत वाल्व बेट ऑटोमेशन

     --सर्व स्फोट-प्रूफ वायवीय प्रणाली ज्यांना द्विदिशात्मक सिलेंडरचा विस्तार आणि मागे घेण्याची गती आवश्यक आहे

3.5 मर्यादा टीप

     व्हॅक्यूम सर्किट्स सक्तीने निषिद्ध आहेत. नकारात्मक दाबाखाली पुरेशा दाबाच्या फरकाशिवाय, स्पूल बदलू शकत नाही, ज्यामुळे सक्शन कप खराब होतो आणि सिलेंडर खराब होतो. केवळ मानक 0.2~0.9MPa सकारात्मक हवा पुरवठ्याशी सुसंगत.

4. 50-VPE मालिका 3-पोर्ट एक्स्प्लोजन-प्रूफ सोलेनोइड वाल्व (50-VPE500 / 700 मालिका)

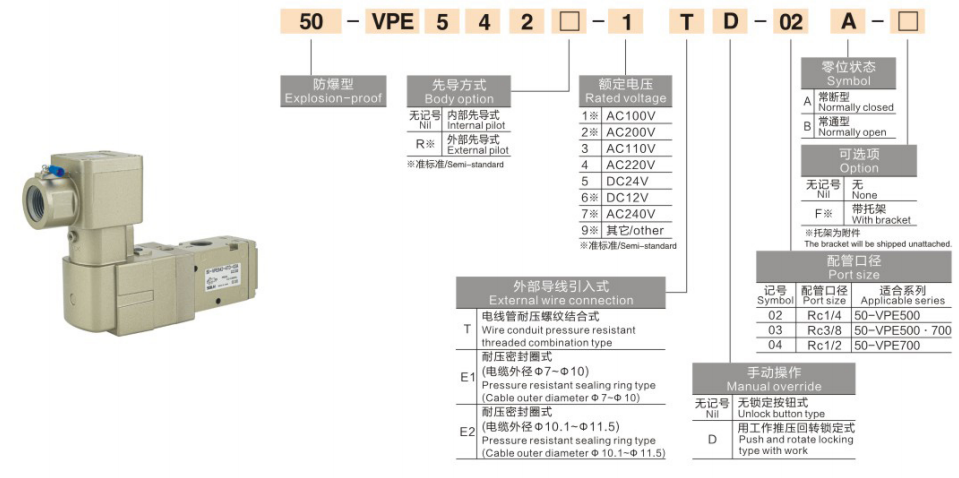

4.1 मॉडेल कोड व्याख्या (उदाहरण: 50-VPE54201T)

     --50: फ्लेमप्रूफ मालिका कोड

     --VPE: 3/2-वे लवचिक सील पायलट पॉपेट वाल्व

     --542: VP500 तपशील, थ्रेडेड साधारणपणे बंद NC

     --0: मानक कॉन्फिगरेशन

     --1: G1/4 पोर्ट थ्रेड

     --T: मेटल फ्लेमप्रूफ केबल ग्रंथी

मॉडेल उप-विशिष्टता

     --50-VPE500: पारंपारिक व्हॅक्यूम हाताळणीसाठी मानक प्रवाह, प्रभावी विभागीय क्षेत्र 41.4mm², Cv=2.3

     --50-VPE700: उच्च प्रवाह, प्रभावी विभागीय क्षेत्र 72mm², Cv=4.0, मोठ्या शीट आणि मल्टी-होल कार्टन व्हॅक्यूम वाहतुकीसाठी

4.2 संरचना आणि एअर सर्किट लॉजिक (3/2 सामान्यतः बंद NC, NO परिवर्तनीय)

     --पोर्ट व्याख्या: पी सप्लाय इनलेट, ए आउटपुट, आर सिंगल एक्झॉस्ट; स्वतंत्र पायलट एक्झॉस्ट पोर्ट पीई. उच्च-धूळ स्फोट-प्रूफ झोनमध्ये, बाह्य पाइपिंग सुरक्षित भागात एक्झॉस्ट गॅसचे मार्गदर्शन करू शकते

     --स्पूल स्ट्रक्चर: पायलट हार्ड-सील पॉपपेट प्रकार, शून्य विभेदक दाब स्टार्टअप, पूर्ण व्हॅक्यूम खाली -101.2kPa पर्यंत स्थिर ऑपरेशन, व्हॅक्यूम सर्किट्ससाठी समर्पित फ्लेमप्रूफ वाल्व

NC वर्किंग लॉजिक (नो फंक्शन स्विच करण्यायोग्य नाही)

     --उर्जित: P हवा पुरवठ्यासाठी A शी जोडलेले, R बंद; व्हॅक्यूम जनरेटर नकारात्मक दाब निर्माण करतो, एकल-अभिनय सिलेंडर वाढतो

     --पॉवर ऑफ: P कट ऑफ, A आपोआप R ला दाब कमी करण्यासाठी जोडलेले आहे; सक्शन कप झटपट व्हॅक्यूम ब्रेक, सिंगल-ॲक्टिंग सिलेंडर स्प्रिंग आपोआप मागे घेतो. ऑपरेशनल सुरक्षितता सुधारण्यासाठी जेव्हा विस्फोट-प्रूफ उपकरणे बंद होतात तेव्हा वर्कपीस सोडल्या जातात

4.3 जुळणारे इंस्टॉलेशन ॲक्सेसरीज

     --डायरेक्ट थ्रेडेड माउंटिंग: M5, G1/8, G1/4 थ्रेड पोर्ट, व्हॅक्यूम जनरेटरचे थेट अपस्ट्रीम स्थापित

     --डेडिकेटेड व्हॅक्यूम मॅनिफोल्ड आयलँड: स्वतंत्र एअर चॅनेलसह 3-पोर्ट एक्सक्लुझिव्ह बेस 50-VV3PE, 5-पोर्ट VFE व्हॉल्व्हसह एकत्र केले जाऊ शकत नाही

4.4 मुख्य फायदे (व्हॅक्यूम स्फोट-प्रूफ सर्किट्ससाठी केवळ अनुपालन फ्लेमप्रूफ वाल्व)

     --शून्य विभेदक दाब स्टार्टअप, व्हॅक्यूम नकारात्मक दाब आणि मानक सकारात्मक दाब कार्य परिस्थिती दोन्हीशी सुसंगत

     - वीज तोट्यावर स्वयंचलित दबाव आराम; क्लॅम्पिंग इजा किंवा पडण्याचा धोका टाळण्यासाठी स्फोट-प्रूफ उपकरणे थांबतात तेव्हा वर्कपीस सोडल्या जातात

     --अल्ट्रा-लो लीकेज पॉपपेट सील, दीर्घ-काळाच्या व्हॅक्यूम शोषणादरम्यान कोणतेही सक्शन क्षीणन नाही

4.5 ठराविक अनुप्रयोग

     --स्फोट-प्रूफ व्हॅक्यूम हाताळणी: ZU/ZB व्हॅक्यूम जनरेटर + ZPT बफर सक्शन कप लिथियम बॅटरी, कोटिंग आणि फूड स्फोट-प्रूफ सामग्री पिकअपसाठी

     लिफ्टिंग, क्लॅम्पिंग आणि इजेक्शन साधे टूलिंगसाठी सिंगल-ॲक्टिंग स्प्रिंग रिटर्न सिलिंडर

     - ज्वलनशील आणि स्फोटक कार्यशाळेत फिल्म, कार्टन आणि काचेच्या शीट्सचे नकारात्मक दाब शोषण हस्तांतरण

     --स्फोट-प्रूफ उपकरणांसाठी शाखा हवाई पुरवठा कट-ऑफ आणि देखभाल दबाव आराम सर्किट

5. तुलना सारणी: 50-VFE VS 50-VPE

6. मानक स्फोट-पुरावा पूर्ण वायवीय सर्किट जुळणी

     --सर्किट1: स्फोट-पुरावा व्हॅक्यूम हाताळणी (50-VPE54201T):  तेल-मुक्त स्फोट-प्रूफ एअर कॉम्बिनेशन AFC2000 → 50-VPE54201T → PU6 ट्यूबिंग → ZU सरळ व्हॅक्यूम जनरेटर + ZPT बफर सक्शन कप

    --सर्किट 2: स्फोट-प्रूफ डबल सिलेंडर ट्रान्सफर (50-VFE51201T):  स्फोट-प्रूफ एअर ट्रिपल युनिट AC2000 → 50-VFE51201T 5-पोर्ट वाल्व बेट → PU8 ट्यूबिंग → SC/SDA डबल-ॲक्टिंग स्फोट-प्रूफ सिलेंडर

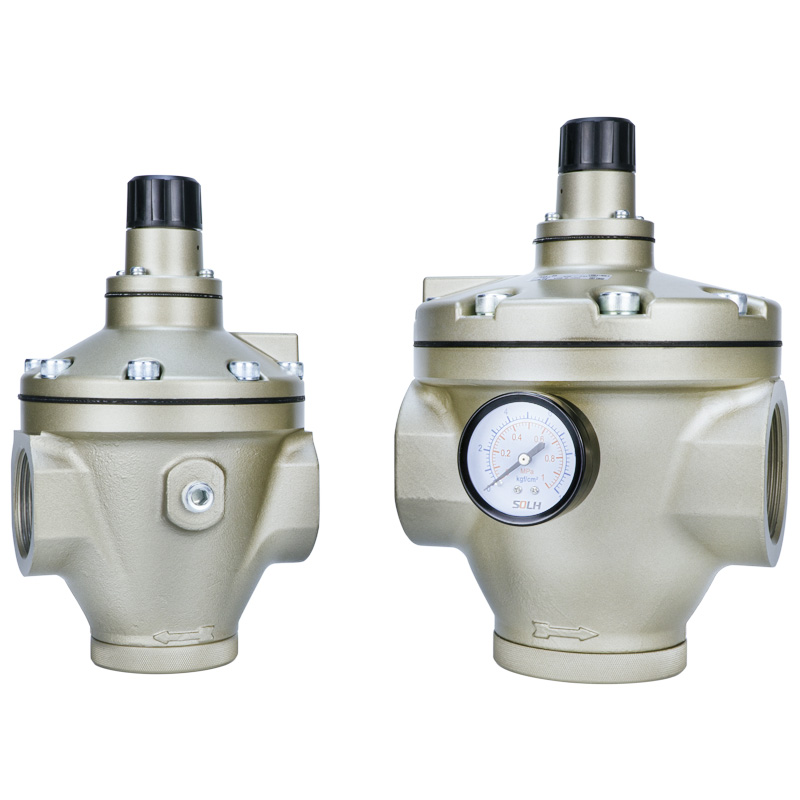

    --सर्किट 3: स्फोट-पुरावा सिंगल-ॲक्टिंग क्लॅम्पिंग जिग:  स्फोट-प्रूफ प्रेशर रेग्युलेटर AR → 50-VPE500 → PU4 मायक्रो ट्यूबिंग → MAL मिनी सिंगल-ॲक्टिंग सिलेंडर

7. निवड आणि स्फोट-पुरावा सुरक्षा ऑपरेशन तपशील

    --व्हॅक्यूम सर्किट्स फक्त 50-VPE अवलंबणे आवश्यक आहे:  50-VFE ची स्पूल स्ट्रक्चर प्रेशर डिफरेंशियलशिवाय बदलू शकत नाही; व्हॅक्यूम सर्किट्ससाठी याचा वापर केल्याने संपूर्ण अपयश आणि वर्कपीस सुरक्षिततेला धोका निर्माण होतो. ऑइल मिस्ट जनरेटरसह AC/BC ट्रिपल युनिट्स व्हॅक्यूम सिस्टमसाठी सक्तीने प्रतिबंधित आहेत, कारण तेल दूषित होण्यामुळे VPE पॉपपेट ब्लॉक होईल आणि गळती होईल.

    --डबल-ॲक्टिंग सिलिंडरने 50-VFE 5-पोर्ट व्हॉल्व्हचा अवलंब करणे आवश्यक आहे:  3-पोर्ट VPE फक्त सिंगल एअर आउटपुट प्रदान करते आणि सिलेंडरचा विस्तार आणि द्विदिशात्मक हालचाल मागे घेता येत नाही; ते 5-पोर्ट वाल्व्ह बदलू शकत नाही.

     --मॅनिफोल्ड बेसची मिश्रित असेंब्ली प्रतिबंधित आहे:  5-पोर्ट व्हीएफई बेस आणि 3-पोर्ट व्हीपीई बेसमध्ये स्वतंत्र एअर चॅनेल ओपनिंग आहेत. क्रॉस-इंस्टॉलेशनमुळे संपूर्ण सर्किट एअर लीकेज आणि उपकरणे खराब होतील.

    --माअनिवार्य स्फोट-प्रूफ वायरिंग नियम:  मूळ कारखाना टी-टाइप मेटल फ्लेमप्रूफ केबल ग्रंथी घट्ट सीलबंद केबल्ससह वापरल्या पाहिजेत; वायरिंग बॉक्समध्ये कोणतेही उघडलेले धातूचे संपर्क नाहीत. सामान्य प्लास्टिक सॉकेट्ससह अनधिकृत बदलण्यास मनाई आहे. पायलट PE एक्झॉस्ट पोर्टला बाह्य ड्रेनेजची आवश्यकता असल्यास, ज्वलनशील वायू जमा होऊ नये म्हणून पाइपिंगने एक्झॉस्ट गॅस निर्दिष्ट विस्फोट-प्रूफ सुरक्षित क्षेत्राकडे नेला पाहिजे.

    --एअर सप्लाय फ्रंट-एंड फिल्टरेशन आवश्यकता:  एएफ/एएफसी एअर फिल्टर (5μm अचूक) स्फोट-प्रूफ वाल्व्हच्या वरच्या बाजूला स्थापित करणे आवश्यक आहे. वाल्व बॉडीमध्ये प्रवेश करणारी धूळ आणि पाण्याची वाफ स्पूल जॅमिंगला कारणीभूत ठरेल, ज्यामुळे स्फोट-प्रूफ कामकाजाच्या परिस्थितीत ज्वलन आणि स्फोट होण्याचा धोका निर्माण होऊ शकतो.

     --देखभाल आणि दुरुस्तीचे नियम:  अपस्ट्रीम HSV मॅन्युअल ग्लोब व्हॉल्व्ह बंद करा आणि देखभालीसाठी डिस्सेम्बल करण्यापूर्वी अवशिष्ट पाइपलाइनचा दाब एक्झॉस्ट करा. थेट किंवा दबावाच्या स्थितीत स्फोट-पुरावा घरांचे पृथक्करण करण्यास मनाई आहे; खराब झालेले फ्लेमप्रूफ वीण पृष्ठभाग सर्व स्फोट-प्रूफ प्रमाणपत्रे रद्द करतील.

8. औद्योगिक अनुप्रयोग फील्ड

     लिथियम बॅटरी एक्स्प्लोजन-प्रूफ कोटिंग आणि असेंबली लाईन्स, पेंट स्प्रेइंग ऑटोमेशन, केमिकल पाइपलाइन व्हॉल्व्ह ऑटोमॅटिक कंट्रोल, इंक प्रिंटिंग डस्ट वर्कशॉप्स, फूड एक्स्प्लोजन-प्रूफ पॅकेजिंग प्रोडक्शन लाइन्स, ऑइल आणि गॅस सपोर्टिंग न्यूमॅटिक ऍक्च्युएटर, फार्मास्युटिकल क्लीन एक्स्प्लोजन-प्रूफ उपकरणे, एक्स्प्लोजन-प्रूफ मटेरियल मॅनिपुलेटर्स.

एका वाक्याचा सारांश

     SOLH 50 मालिका फ्लेमप्रूफ पायलट सोलेनोइड वाल्व्ह दुहेरी-अभिनय सिलिंडरसाठी 50-VFE 5-पोर्ट स्पूल प्रकारात आणि व्हॅक्यूम आणि एकल-अभिनय सिलेंडरसाठी 50-VPE 3-पोर्ट पॉपेट प्रकारात विभागले गेले, प्रमाणित Ex d II BT4 / CCC / TIIS, IPX 6-6 सर्व्हरसह सुरक्षित सर्व झोन 1 आणि झोन 2 ज्वालाग्राही स्फोटक औद्योगिक उत्पादन लाइनसाठी उपाय.
