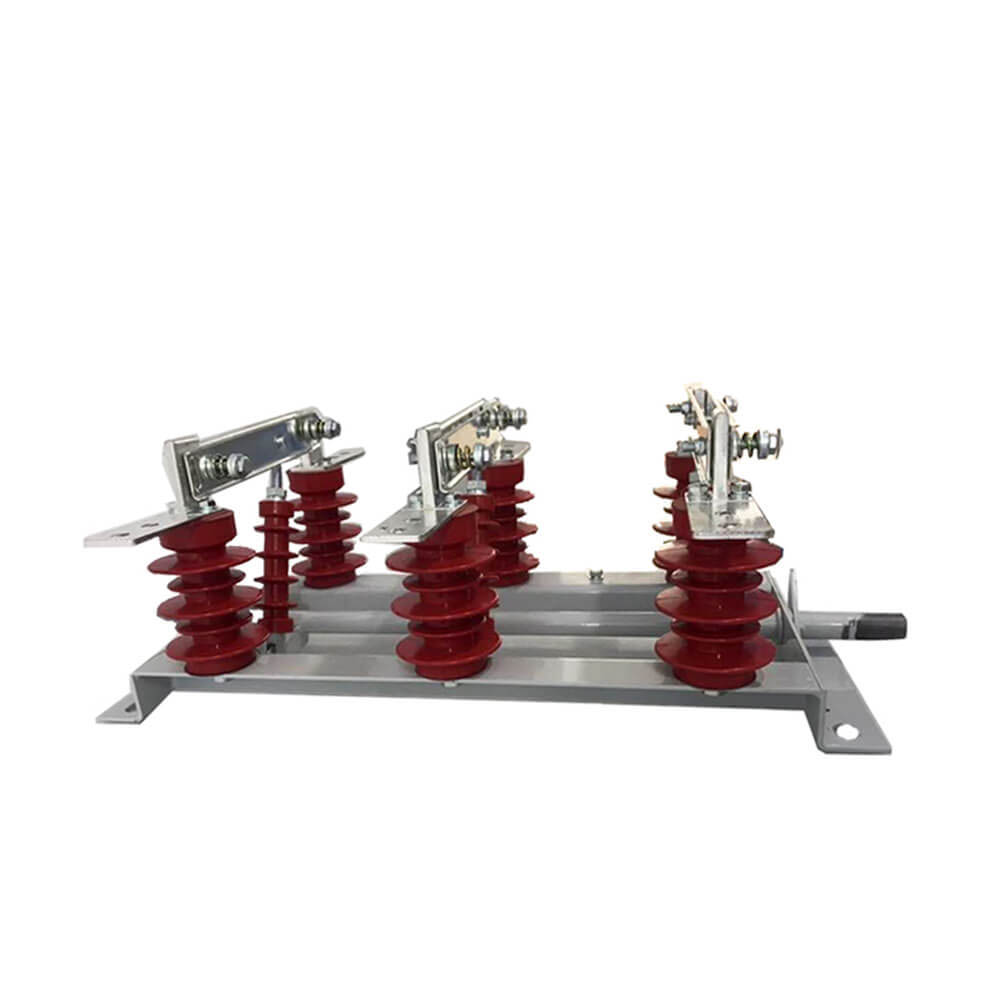

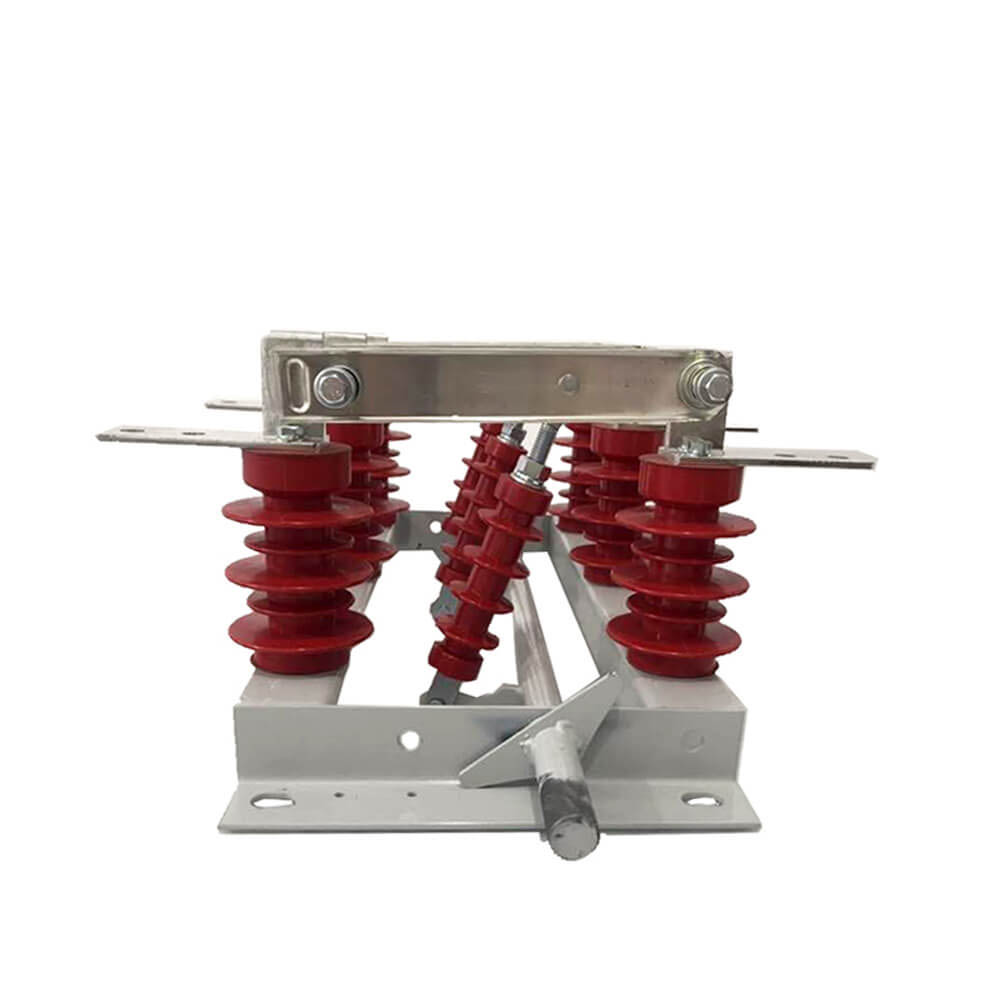

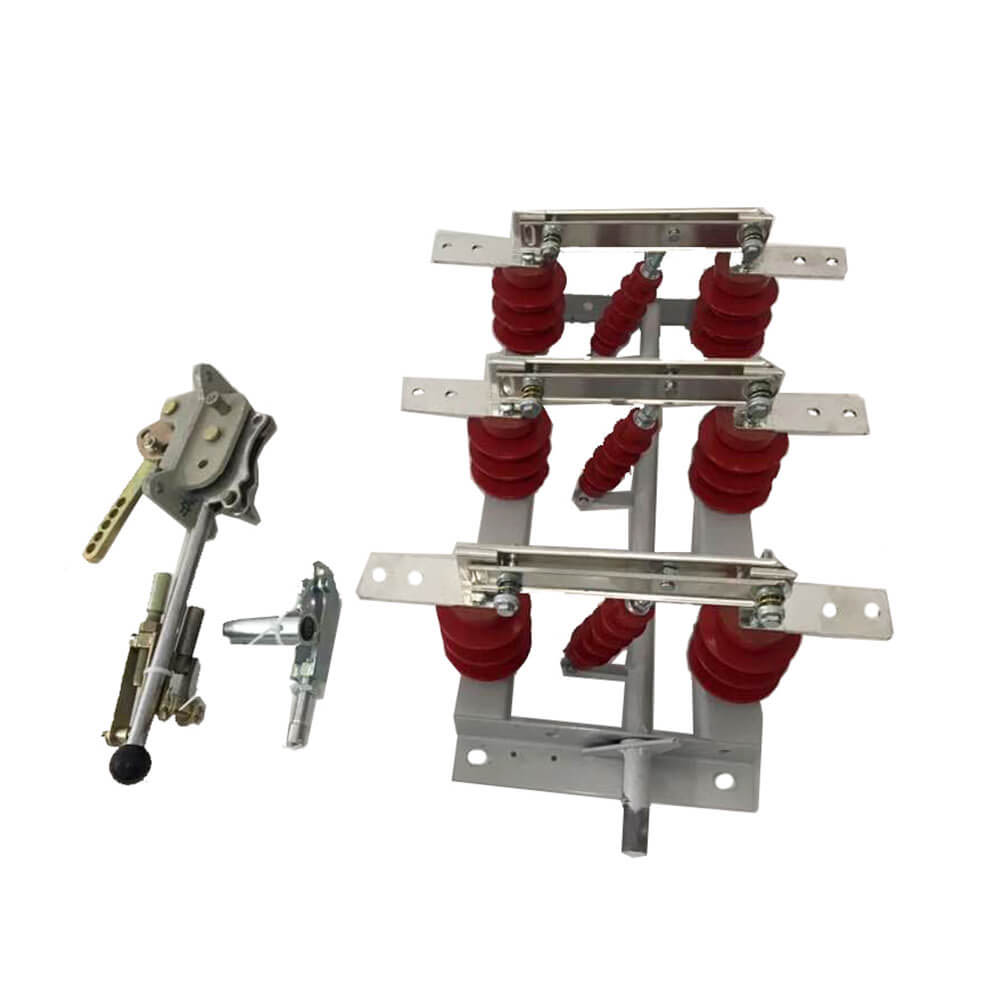

हाय-व्होल्टेज अलगाव स्विच GN19-12/630A थ्री-स्टेज वॉल-माउंट सेंट्रल कॅबिनेट स्विच चाकू स्विच
GN19-12/400, 630, 1000, 1250 प्रकारच्या डिस्कनेक्ट स्विचचा प्रवाहकीय भाग प्रत्येक टप्प्यासाठी दोन पिलर इन्सुलेटरद्वारे बेसवर निश्चित केला जातो. (GN19-12C/400, 630, 1000, 1250 प्रकारात एक पिलर इन्सुलेटर आणि एक पोर्सिलेन केसिंग इन्सुलेटर आहे.) तीन टप्पे समांतर स्थापित केले आहेत, आणि प्रवाहकीय भागामध्ये संपर्क चाकू आणि संपर्क धारकांचे (किंवा प्रवाहकीय रॉड्स) स्थिर संपर्क असतात. संपर्क चाकूचा प्रत्येक टप्पा टाय इन्सुलेटर, टाय इन्सुलेटरच्या मध्यभागी जोडलेला असतो आणि जोडलेल्या स्पिंडलच्या पायावर स्थापित केला जातो. स्पिंडल कनेक्टिंग रॉड (वापरकर्त्याने प्रदान केलेले) आणि हँडलद्वारे CS6-1 प्रकारच्या हलविण्याच्या यंत्रणेशी जोडलेले आहे. कनेक्टिंग कॉन्टॅक्ट नाइफ दोन स्लॉटेड कॉपर प्लेट्सने बनलेला असतो, ज्यामुळे खालचे तापमान कमी करण्यासाठी कॉन्टॅक्ट नाइफचे उष्णता पसरवण्याचे क्षेत्र वाढतेच, परंतु संपर्क चाकूची यांत्रिक शक्ती देखील सुधारते, ज्यामुळे स्विचची गतिशील स्थिरता सुधारली जाते. संपर्क चाकूचे एक टोक बोल्ट (शॉची कार) द्वारे संपर्क ब्लॉकवर (किंवा प्रवाहकीय रॉडवर) बसवले जाते. GN19-12/1000, 1250 चुंबकीय लॉकिंग प्लेटच्या स्थापनेच्या संपर्कात आहे, तसेच चुंबकीय लॉकिंग प्लेटचा उद्देश हा आहे की जेव्हा दोन खोबणी संपर्क चाकू वाढवण्यासाठी मोठा शॉर्ट-सर्किट करंट| आकर्षण GN19-12/400, 630 डिस्कनेक्ट स्विचेसमध्ये करंटद्वारे एक लहान मर्यादा आहे, त्यामुळे चुंबकीय लॉकिंग प्लेट जोडण्याची आवश्यकता नाही.
1. अलगाव आणि सुरक्षितता: कनेक्शन तोडल्यानंतर, खात्री करण्यासाठी एक विश्वासार्ह इन्सुलेटिंग अंतर स्थापित केले जाते
2. लाइन स्विचिंग: ऑपरेशनल आवश्यकतांनुसार लाईन स्विच आणि कनेक्ट करा.
3. कमी करंट स्विचिंग: सर्किटमधील लहान प्रवाह स्विच करण्यासाठी वापरले जाते, जसे की बुशिंग्ज, बसबार, कनेक्टर, शॉर्ट केबल्स, स्विचिंग व्होल्टेज इक्वलायझेशन कॅपेसिटरचे कॅपेसिटर प्रवाह, दुहेरी बस स्विचिंग दरम्यान फिरणारे प्रवाह आणि व्होल्ट ट्रान्सफॉर्मचे उत्तेजना प्रवाह.
4. ट्रान्सफॉर्मर उत्तेजित करंट: विविध संरचनात्मक प्रकारांच्या विशिष्ट परिस्थितीनुसार, ते विशिष्ट क्षमतेच्या ट्रान्सफॉर्मरचे नो-लोड उत्तेजना प्रवाह बदलू शकते.
मध्यम-व्होल्टेज आयसोलेटरचे प्रकार
इन्स्टॉलेशन पद्धतींच्या आधारे मध्यम-व्होल्टेज आयसोलेटर्स आउटडोअर आणि इनडोअर प्रकारांमध्ये विभागले जाऊ शकतात:
- आउटडोअर मीडियम-व्होल्टेज आयसोलेटर: वारा, पाऊस, बर्फ, घाण, कंडेन्सेशन, बर्फ आणि दंव यांसारख्या नैसर्गिक घटकांना तोंड देण्यास सक्षम, बाहेरच्या प्लॅटफॉर्मवर स्थापनेसाठी योग्य.
- इनडोअर मीडियम-व्होल्टेज आयसोलेटर: इनडोअर वातावरणासाठी योग्य, विशेषत: उच्च इन्सुलेशन कार्यक्षमतेची आवश्यकता असते.
इन्सुलेशन सपोर्टच्या संरचनेच्या आधारे, ते पुढील विभागले जाऊ शकतात:
- सिंगल-कॉलम आयसोलेशन स्विच: ओव्हरहेड बसबारच्या खाली उभ्या जागेचा थेट विद्युत इन्सुलेशन म्हणून वापर करा, जागा वाचवा, कनेक्टिंग कंडक्टर कमी करा आणि स्पष्ट डिस्कनेक्शन स्थिती प्रदान करा, विशेषत: अल्ट्रा-हाय व्होल्टेज ट्रान्समिशनसाठी योग्य.
- डबल-कॉलम आयसोलेशन स्विच: उच्च वर्तमान मागणीसाठी योग्य, अधिक स्थिरता प्रदान करते.
- थ्री-कॉलम आयसोलेशन स्विच: अधिक जटिल पॉवर सिस्टमसाठी योग्य, उत्तम लोड क्षमता आणि विश्वासार्हता प्रदान करते.
1：सेफ्टी आयसोलेशन फंक्शन - इलेक्ट्रिकल उपकरणांच्या देखभालीदरम्यान, देखभाल कर्मचाऱ्यांच्या सुरक्षिततेची खात्री करण्यासाठी ते स्पष्ट विद्युत अंतर आणि डिस्कनेक्शन पॉइंट प्रदान करते.
2：ऑपरेशनल मर्यादा - पृथक्करण स्विच लोड अंतर्गत ऑपरेट केले जाऊ शकत नाही; लोड करंट किंवा शॉर्ट-सर्किट करंट्स तोडण्यासाठी किंवा बंद करण्यासाठी याचा वापर केला जाऊ नये. चाप-विझविणाऱ्या चेंबरसह सुसज्ज असलेले पृथक्करण स्विच लहान भार आणि अनलोड केलेल्या ओळींखाली कार्य करू शकतात.
पॉवर-ऑन ऑपरेशन: प्रथम पृथक्करण स्विच बंद करा, नंतर सर्किट ब्रेकर किंवा लोड स्विच बंद करा.
पॉवर-ऑफ ऑपरेशन: प्रथम सर्किट ब्रेकर किंवा लोड स्विच उघडा, नंतर अलग करणारे स्विच उघडा.
पृथक्करण स्विच निवडताना, त्याचे रेट केलेले व्होल्टेज, रेट केलेले वर्तमान, डायनॅमिक स्थिरता प्रवाह आणि थर्मल स्थिरता प्रवाह अनुप्रयोगाच्या आवश्यकता पूर्ण करतात याची खात्री करा. पृथक्करण स्विचची प्राथमिक भूमिका म्हणजे लोड करंट नसलेल्या सर्किट्स डिस्कनेक्ट करणे, ज्यामुळे सुरक्षित देखभाल होऊ शकते. पृथक्करण स्विच ऑपरेट करण्यापूर्वी, सर्किट ब्रेकरने सर्किट डिस्कनेक्ट केले आहे याची खात्री करा.
पृथक्करण स्विचमध्ये विशेष चाप-विझवण्याचे साधन नाही; उपकरणे आणि कर्मचाऱ्यांची सुरक्षितता सुनिश्चित करण्यासाठी ते लोड किंवा शॉर्ट-सर्किट परिस्थितीत ऑपरेट करू नका.
 |
 |
 |

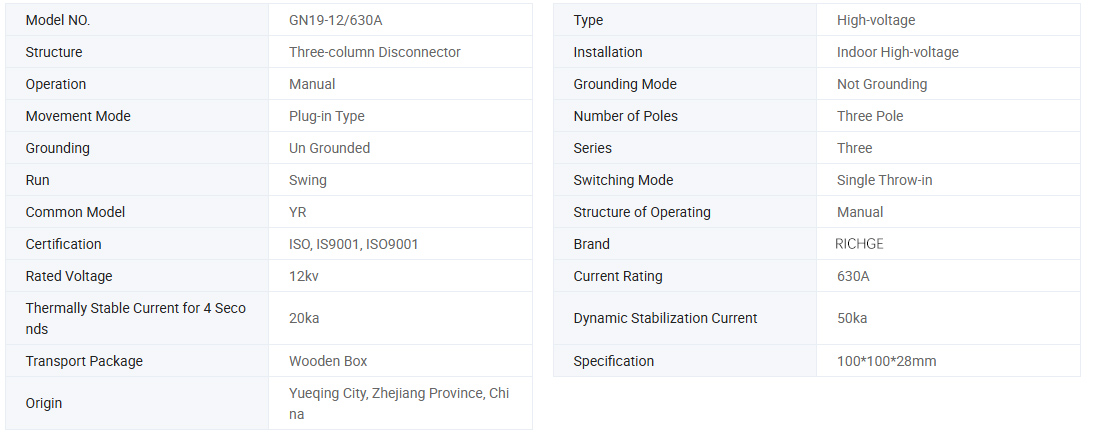

| मॉडेल |
रेट केलेले व्होल्टेज (kV) |
रेट केलेले वर्तमान (अ) |
रेट केलेले अल्प-वेळ वर्तमान सहन करते (द / 4से) |
रेट केलेले शिखर वर्तमान सहन करते (द) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. सभोवतालच्या तापमानाची वरची मर्यादा +40℃, खालची मर्यादा -l0℃, टीप: -25℃ वर स्टोरेज आणि वाहतुकीस परवानगी द्या
2. उंची 1000m पेक्षा जास्त नाही
3. सापेक्ष आर्द्रता: दैनिक सरासरी 95% पेक्षा जास्त नाही, मासिक सरासरी 90% पेक्षा जास्त नाही
4. पाण्याच्या वाफेचा दाब: दैनिक सरासरी 2.2 × 10-3Mpa पेक्षा जास्त नाही, मासिक सरासरी 1.8 × 10-3Mpa पेक्षा जास्त नाही
5. सभोवतालची हवा उपरोधक किंवा ज्वलनशील वायू, पाण्याची वाफ आणि इतर स्पष्ट प्रदूषणांपासून मुक्त असावी.
6. नियमित आणि हिंसक कंपन नाही.
टीप: वरील अटींनुसार नसल्यास, समस्या सोडवण्यासाठी निर्मात्याचा सल्ला घ्या
● OEM आणि ODM स्वीकारा: होय
●प्रमाणपत्र: CE, चाचणी अहवाल
●उत्पादन वेळ: 7 ~ 12 कार्य दिवस
●वारंटी कालावधी: 12 महिने
● वितरण वेळ: 15 दिवस
●हा स्विच ऑर्डर करताना, कृपया मॉडेल तपशील, रेट केलेले व्होल्टेज, रेट केलेले वर्तमान आणि इतर तांत्रिक डेटा सूचित करा.
● काही विशेष आवश्यकता असल्यास, त्या सोडवण्यासाठी तुम्ही आमच्याशी वाटाघाटी करू शकता.
