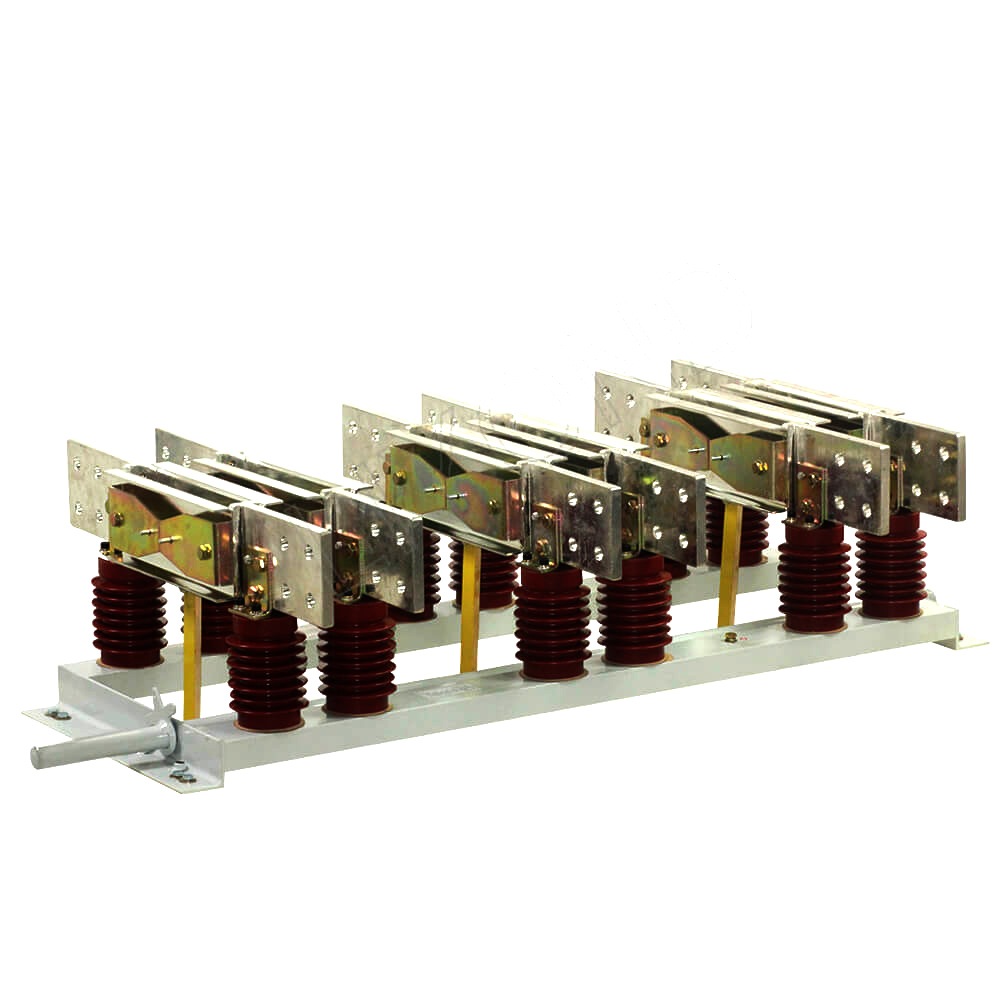

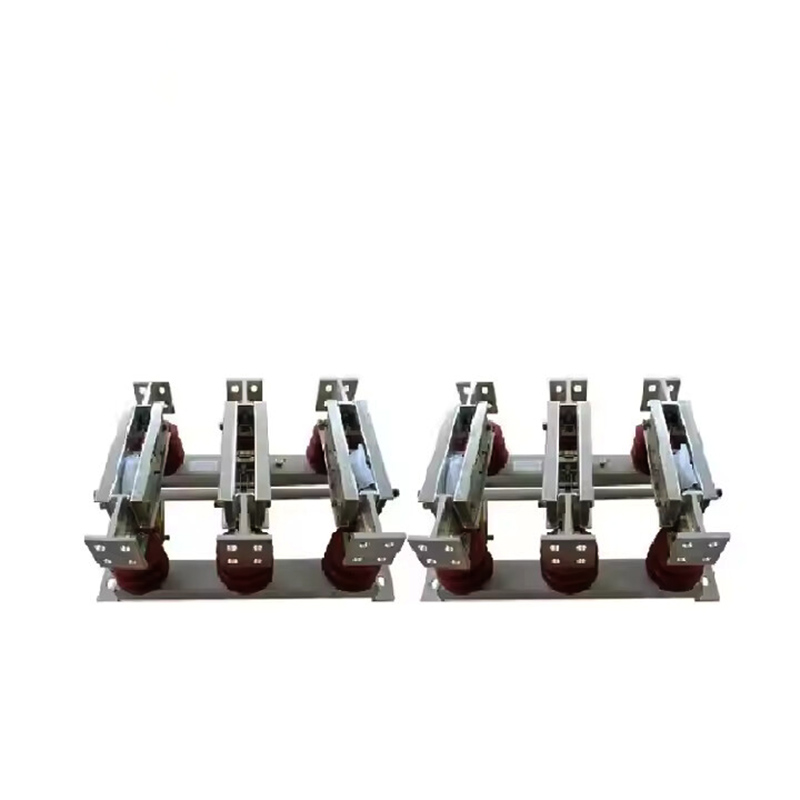

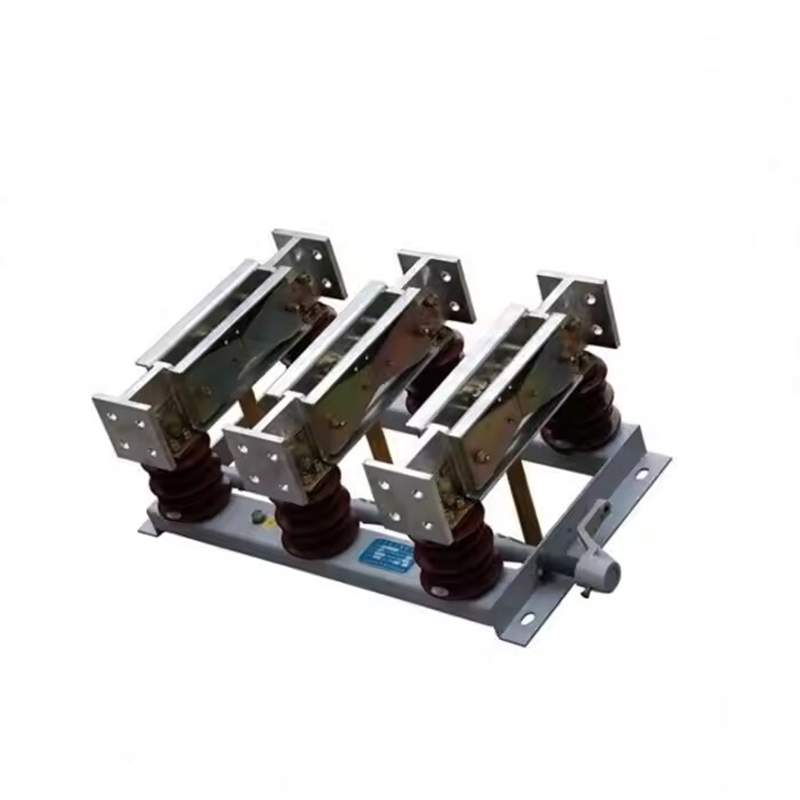

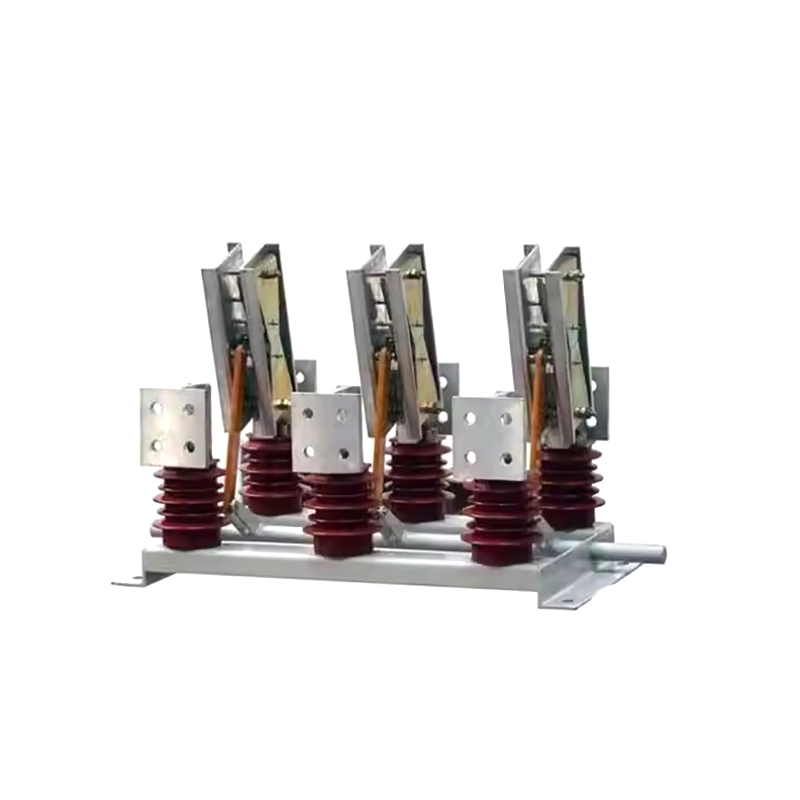

GN22-12 थ्री-फेज आयसोलेटिंग स्विच 6300A हाय करंट इनडोअर हाय व्होल्टेज

GN22-12 थ्री-फेज आयसोलेटिंग स्विच 6300A हाय करंट इनडोअर हाय व्होल्टेज

    GN22-12 (C) (D) मालिका इनडोअर हाय-व्होल्टेज डिस्कनेक्टर हाय-व्होल्टेज स्विचगियरचा वापर 12kV, 50Hz आणि त्याहून कमी व्होल्टेज असलेल्या पॉवर सिस्टममध्ये व्होल्टेज अंतर्गत लाइन कनेक्ट, डिस्कनेक्ट किंवा रूपांतरित करण्यासाठी केला जातो परंतु लोड नाही.

मॅचिंग मेकॅनिझम: CS6-1, CS6-2 आणि इतर मॅन्युअल ऑपरेटिंग मेकॅनिझमसह सुसज्ज आणि इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम देखील वापरल्या जाऊ शकतात.

   स्विचेसची ही मालिका CS6-2 मॅन्युअल ऑपरेटिंग मेकॅनिझम किंवा इलेक्ट्रिक ऑपरेटिंग मेकॅनिझमद्वारे ऑपरेट केली जाते आणि डिस्कनेक्टरच्या डाव्या किंवा उजव्या बाजूला स्थापित केली जाऊ शकते.

स्ट्रक्चरल वैशिष्ट्ये

हे उत्पादन थ्री-फेज कॉमन बॉटम नाइफ स्ट्रक्चरसह उच्च-वर्तमान अलग करणारे स्विच आहे. हे बंद करणे आणि संपर्क साधणे, परिधान मुक्त संपर्क साधणे, लहान कार्य शक्ती, उच्च संपर्क दाब आणि चांगली गतिमान थर्मल स्थिरता या दोन-चरण कृतीसह यांत्रिक लॉकिंग प्रोटोटाइप स्वीकारते.

अर्ज क्षेत्रे:

स्विचगियर सिस्टम्स: इलेक्ट्रिकल सर्किट्स वेगळे करण्यासाठी आणि संरक्षित करण्यासाठी मेटल-बंद स्विचगियरमध्ये वापरले जाते.

पॉवर डिस्ट्रिब्युशन इक्विपमेंट: पॉवर सबस्टेशनमध्ये वापरण्यासाठी आदर्श, देखभाल दरम्यान सर्किटचे सुरक्षित अलगाव सुनिश्चित करणे.

इलेक्ट्रिक पॉवर प्लांट्स: इनडोअर ॲप्लिकेशन्समध्ये वापरला जातो जेथे सुरक्षित ऑपरेशन आणि देखभालसाठी उच्च-व्होल्टेज इलेक्ट्रिकल अलगाव आवश्यक असतो.

ट्रान्सफॉर्मर स्टेशन्स: ट्रान्सफॉर्मर सर्किट्सच्या सुरक्षित पृथक्करणासाठी ट्रान्सफॉर्मर सबस्टेशन्समध्ये लागू.

नूतनीकरणक्षम ऊर्जा प्रतिष्ठापन: देखभाल दरम्यान संरक्षण आणि अलग ठेवण्यासाठी ऊर्जा साठवण किंवा सौर आणि पवन फार्म सारख्या अक्षय ऊर्जा प्रणालींमध्ये वापरली जाऊ शकते.

वापरासाठी पर्यावरणीय परिस्थिती

1. वातावरणातील हवेचे तापमान: -15℃~40℃, दररोजचे सरासरी तापमान ≦35℃.

2.उंची ≦1000m.

3. तापमान परिस्थिती:

दैनिक सरासरी सापेक्ष आर्द्रता ≦95%, दैनंदिन सरासरी पाण्याच्या बाष्प दाब ≦2.2kPa;

मासिक सरासरी सापेक्ष आर्द्रता ≦90%, मासिक सरासरी पाण्याच्या बाष्प दाब ≦1.8kPa.

4.भूकंपाची तीव्रता ≦8 अंश.

5. आग नसलेली ठिकाणे, स्फोटाचा धोका, गंभीर प्रदूषण, रासायनिक गंज आणि तीव्र कंपन.

टीप: उत्पादन वापराच्या अटी वरील तरतुदींपेक्षा जास्त असल्यास, वापरकर्त्याने कंपनीशी वाटाघाटी करून ते ठरवावे.

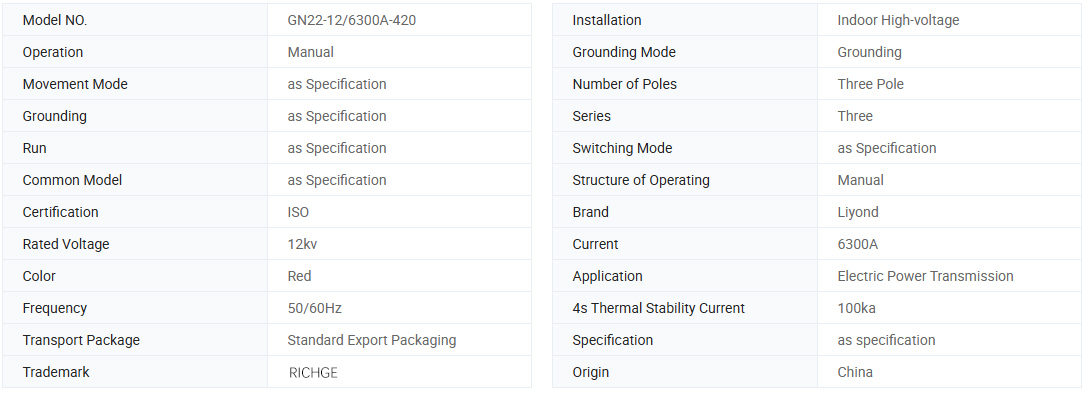

मूलभूत माहिती.

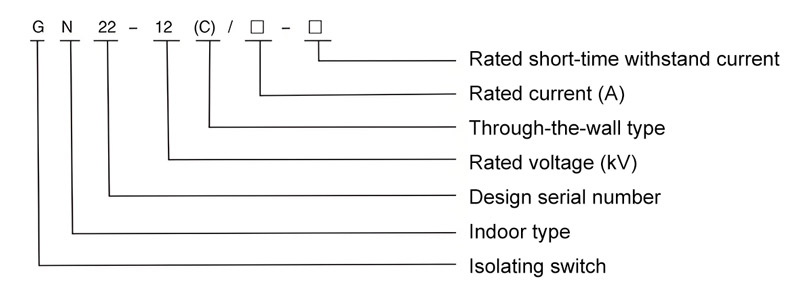

डिस्प्लेचे वर्णन करा

तांत्रिक मापदंड

मॉडेल.	रेट केलेले व्होल्टेज	रेट केलेले वर्तमान	4-सेकंद थर्मल स्थिरता वर्तमान (प्रभावी मूल्य) kA	डायनॅमिक स्थिरता वर्तमान (पीक मूल्य) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

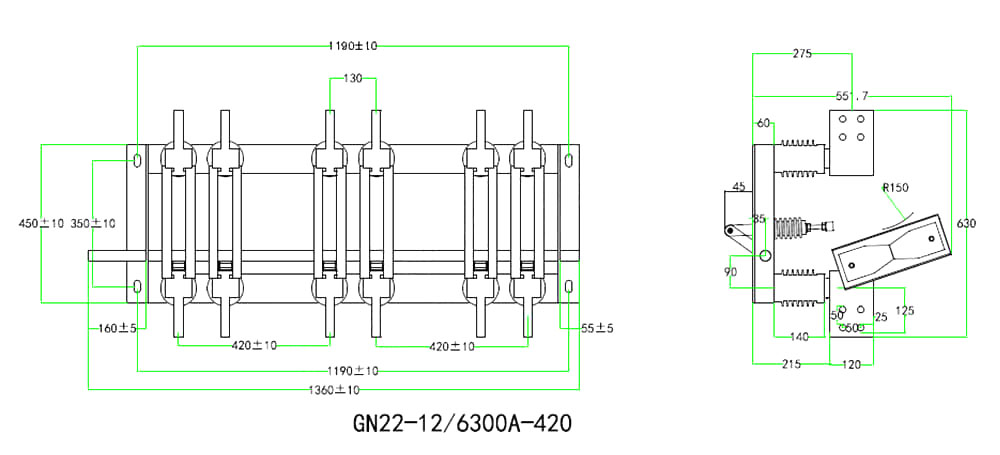

मितीय रेखाचित्र संदर्भ (6300A)
