रिचज टेक्नॉलॉजी कंपनी लिमिटेड द्वारा उत्पादित लो-व्होल्टेज स्विचगियर ॲक्सेसरीज सारांश आणि तांत्रिक मापदंड：?

I. उत्पादन विहंगावलोकन

  लो-व्होल्टेज स्विचगियर ॲक्सेसरीजचा व्यावसायिक निर्माता म्हणून, रिच्ज टेक्नॉलॉजी कं, लिमिटेड (रिच्ज टेक्नॉलॉजी) विविध वैशिष्ट्यांच्या कमी-व्होल्टेज स्विचगियर्स आणि अनुप्रयोग परिस्थितींसाठी उपयुक्त असलेल्या उत्पादन मालिका आणि मॉडेल्सची विस्तृत श्रेणी ऑफर करते. उच्च गुणवत्तेसह, विश्वासार्हता आणि नाविन्यपूर्ण डिझाइनसह, आणि उर्जा प्रणाली, औद्योगिक ऑटोमेशन, बिल्डिंग इलेक्ट्रिकल अभियांत्रिकी आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले जाते.

  रिचच्या लो-व्होल्टेज स्विचगियर ॲक्सेसरीजमध्ये खालील वैशिष्ट्ये आहेत:

• पूर्ण-मालिका कव्हरेज: 1,000 पेक्षा जास्त उत्पादन प्रकार, MNS, GCS, GCK, R-Blokset, R-Okken आणि R-8PT सारख्या विविध स्विचगियर सिस्टमशी सुसंगत.
• उच्च विश्वसनीयता: विविध कामकाजाच्या परिस्थितीत स्थिर ऑपरेशन सुनिश्चित करण्यासाठी आंतरराष्ट्रीय आणि देशांतर्गत मानकांचे काटेकोरपणे अनुपालन.
• मॉड्यूलर डिझाइन: स्थापना, देखभाल आणि अपग्रेडिंगची सुविधा देते.
• मजबूत सुसंगतता: एकाधिक ब्रँडच्या कमी-व्होल्टेज स्विचगियरसह सुसंगत.

II. मुख्य उत्पादन प्रकार आणि तांत्रिक मापदंड

2.1 मुख्य सर्किट कनेक्टर मालिका

   मुख्य सर्किट कनेक्टर हे लो-व्होल्टेज स्विचगियरचे मुख्य घटक आहेत, जे मुख्य सर्किटच्या इलेक्ट्रिकल कनेक्शन आणि यांत्रिक समर्थनासाठी जबाबदार आहेत. रिच विविध प्रकारचे मुख्य सर्किट कनेक्टर मॉडेल प्रदान करते, भिन्न वर्तमान रेटिंग आणि इंस्टॉलेशन आवश्यकतांसाठी योग्य.

2.1.1 CJZ6 मालिका मुख्य सर्किट कनेक्टर

    CJZ6 मालिका मुख्य सर्किट कनेक्टर खालील वैशिष्ट्यांसह 125A ते 630A पर्यंतच्या वर्तमान रेटिंगसाठी योग्य आहेत:

• रेट केलेले वर्तमान: 125A, 250A, 400A, 630A
•  रेट केलेले व्होल्टेज: AC 660V
•  पोल नंबर: 3 पोल, 4 पोल
• संरक्षण वर्ग: IP40 (संरक्षणात्मक कव्हरसह)
• तापमान वाढ: ≤60K (रेट केलेल्या वर्तमानानुसार)
• साहित्य: तांबे मिश्र धातु कंडक्टर, ज्वाला-प्रतिरोधक प्लास्टिक शेल
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	रेट केलेले वर्तमान (A)	पोल नंबर	संरक्षण वर्ग	अर्ज परिस्थिती
CJZ6-125A/3	125	3	IP40	लहान ड्रॉवर कॅबिनेट
CJZ6-250A/3	250	3	IP40	मध्यम ड्रॉवर कॅबिनेट
CJZ6-400A/3	400	3	IP40	मोठ्या ड्रॉवर कॅबिनेट
CJZ6-630A/3	630	3	IP40	उच्च-क्षमता सर्किट्स
CJZ6-125A/4	125	4	IP40	तीन-चरण चार-वायर प्रणाली
CJZ6-250A/4	250	4	IP40	तीन-चरण चार-वायर प्रणाली
CJZ6-400A/4	400	4	IP40	तीन-चरण चार-वायर प्रणाली
CJZ6-630A/4	630	4	IP40	उच्च-क्षमता तीन-फेज चार-वायर प्रणाली

2.1.2 CJZ10 मालिका मुख्य सर्किट कनेक्टर

   CJZ10 मालिका मुख्य सर्किट कनेक्टर उच्च-कार्यक्षमता उत्पादने आहेत, उच्च आवश्यकता असलेल्या परिस्थितींसाठी योग्य:

• रेट केलेले वर्तमान: 125A, 250A, 400A, 630A
• रेट केलेले व्होल्टेज: AC 660V
•  ध्रुव क्रमांक: 3 ध्रुव
• संरक्षण वर्ग: IP40 (संरक्षणात्मक कव्हरसह)
• विशेष डिझाइन: IP40 संरक्षक दरवाजासह सुसज्ज
• ऑपरेशन पद्धत: क्रँक-प्रकार ऑपरेशन यंत्रणा
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	रेट केलेले वर्तमान (A)	पोल नंबर	संरक्षण वर्ग	विशेष कार्य
CJZ10-125A/3	125	3	IP40	संरक्षक दरवाजासह
CJZ10-250A/3	250	3	IP40	संरक्षक दरवाजासह
CJZ10-400A/3	400	3	IP40	संरक्षक दरवाजासह
CJZ10-630A/3	630	3	IP40	संरक्षक दरवाजासह

2.1.3 CJZ11 मालिका ड्युअल कनेक्टर

   CJZ11 मालिका ड्युअल कनेक्टर ड्युअल-सर्किट कनेक्शन आवश्यक असलेल्या विशेष परिस्थितींसाठी योग्य आहेत:

• रेट केलेले वर्तमान: 250A, 400A, 630A
• रेट केलेले व्होल्टेज: AC 660V
•  ध्रुव क्रमांक: 3 ध्रुव
• विशेष डिझाइन: वाल्वसह दुहेरी कनेक्टर
• लागू होणारे स्विचगियर्स: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, LOKSET आणि 8PT

मॉडेल	रेट केलेले वर्तमान (A)	पोल नंबर	वैशिष्ट्य
CJZ11-250A/3	250	3	वाल्वसह दुहेरी कनेक्टर
CJZ11-400A/3	400	3	वाल्वसह दुहेरी कनेक्टर
CJZ11-630A/3	630	3	वाल्वसह दुहेरी कनेक्टर

2.2 सहायक सर्किट कनेक्टर मालिका

     सहाय्यक सर्किट कनेक्टर दुय्यम सर्किट कनेक्शनसाठी नियंत्रण, संरक्षण आणि सिग्नल ट्रान्समिशन कार्ये लक्षात घेण्यासाठी वापरले जातात.

2.2.1 JCF10 मालिका सहाय्यक सर्किट कनेक्टर

   JCF10 मालिका सहाय्यक सर्किट कनेक्टरमध्ये खालील वैशिष्ट्ये आहेत:

• रेटेड वर्तमान: 10A
• रेटेड व्होल्टेज: AC 380V/DC 250V
• संपर्कांची संख्या: 3, 5, 6, 8, 10, 13, 15, 16, 18 गुण
•  कनेक्शन पद्धत: प्लग-इन प्रकार
• साहित्य: ज्वाला-प्रतिरोधक प्लास्टिक शेल, चांदी-प्लेटेड संपर्क
• लागू होणारे स्विचगियर्स: विविध कॅबिनेट जसे की MNS, GCS, GCK, OKKEN,

मॉडेल	संपर्कांची संख्या	रेट केलेले वर्तमान (A)	रेट केलेले व्होल्टेज (V)	अर्ज देखावा
JCF10-10/3	3	10	AC 380/DC 250	साधे नियंत्रण सर्किट
JCF10-10/5	5	10	AC 380/DC 250	मध्यम-कॉम्प लेक्सिटी नियंत्रण
JCF10-10/6	6	10	AC 380/DC 250	मल्टी-फंक्शन नियंत्रण
JCF10-10/8	8	10	AC 380/DC 250	कॉम्प्लेक्स कंट्रोल सर्किट्स
JCF10-10/10	10	10	AC 380/DC 250	मल्टी-फंक्शन सिग्नल ट्रान्समिशन
JCF10-10/13	13	10	AC 380/DC 250	विस्तारित नियंत्रण कार्ये
JCF10-10/15	15	10	AC 380/DC 250	जटिल सिग्नल सिस्टम
JCF10-10/16	16	10	AC 380/DC 250	नियंत्रण प्रणालींवर उच्च-समाकलित
JCF10-10/18	18	10	AC 380/DC 250	अल्ट्रा-कॉम्प्लेक्स नियंत्रण प्रणाली

2.2.2 साइड-वायरिंग सहाय्यक सर्किट कनेक्टर

   साइड-वायरिंग सहाय्यक सर्किट कनेक्टर विशेष स्थापना आवश्यकतांसाठी योग्य आहेत ज्यांना साइड कनेक्शन आवश्यक आहे:

• रेटेड वर्तमान: 10A
• रेटेड व्होल्टेज: AC 380V/DC 250V
• संपर्कांची संख्या: 12, 16, 20, 24, 26, 30 गुण
• कनेक्शन पद्धत: साइड-वायरिंग प्रकार
•  लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	संपर्कांची संख्या	रेट केलेले वर्तमान (A)	रेट केलेले व्होल्टेज (V)	वैशिष्ट्य
JCF2-6/12	12	10	AC 380/DC 250	साइड-वायरिंग
JCF2-8/16	16	10	AC 380/DC 250	साइड-वायरिंग
JCF2-10/20	20	10	AC 380/DC 250	साइड-वायरिंग
JCF2-12/24	24	10	AC 380/DC 250	साइड-वायरिंग
JCF2-13/26	26	10	AC 380/DC 250	साइड-वायरिंग
JCF2-15/30	30	10	AC 380/DC 250	साइड-वायरिंग

2.3 ऑपरेटिंग यंत्रणा मालिका

   सुरक्षित आणि विश्वासार्ह ऑपरेशन सुनिश्चित करण्यासाठी ड्रॉवर-प्रकारचे स्विचगियर्स ढकलण्यासाठी, बाहेर काढण्यासाठी आणि लॉक करण्यासाठी ऑपरेटिंग यंत्रणा वापरली जातात.

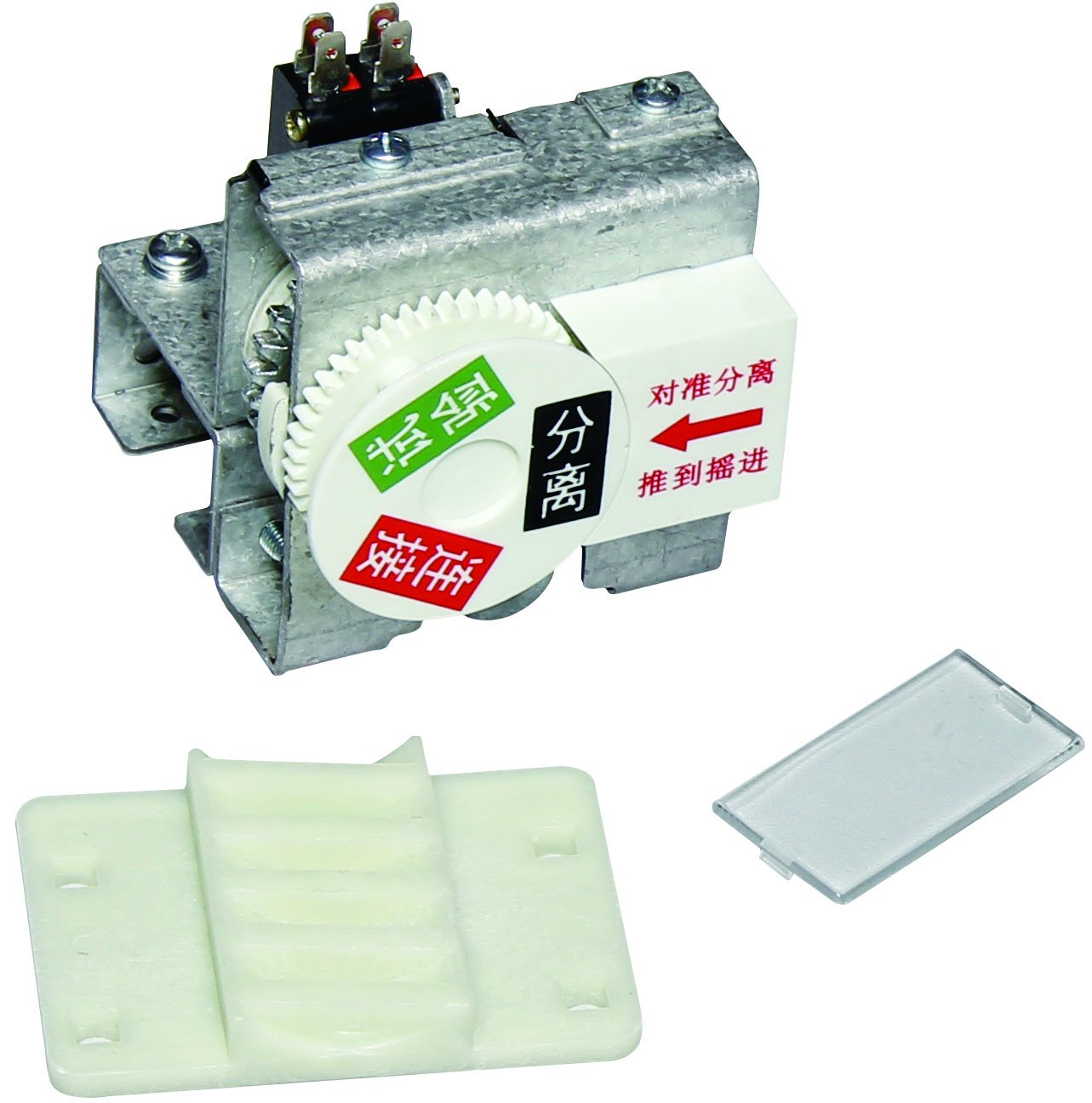

2.3.1 MD प्रोपल्शन मेकॅनिझम मालिका

   एमडी प्रोपल्शन यंत्रणा वेगवेगळ्या आकाराच्या ड्रॉवर युनिट्ससाठी योग्य आहेत:

• रेटेड वर्तमान: अर्जाद्वारे निर्धारित
• ऑपरेशन पद्धत: मॅन्युअल प्रोपल्शन
• स्ट्रक्चरल डिझाइन: मजबूत आणि टिकाऊ
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	लागू ड्रॉवर आकार	वैशिष्ट्य
CXJG-9-69-8	मानक आकार	प्रोपल्शन यंत्रणा
CXJG-9-82-8	मानक आकार	प्रोपल्शन यंत्रणा
CXJG-9-82-10	मानक आकार	प्रोपल्शन यंत्रणा
CXJG-9-119-8	मानक आकार	प्रोपल्शन यंत्रणा
CXJG-9-119-10	मानक आकार	प्रोपल्शन यंत्रणा
CXJG-9-145-10	मानक आकार	प्रोपल्शन यंत्रणा

2.3.2 स्विंग हँडल मालिका

   स्विंग हँडल ड्रॉर्सच्या संचालन आणि स्थितीसाठी वापरले जातात:

• साहित्य: उच्च दर्जाचे स्टील
• पृष्ठभाग उपचार: विरोधी गंज उपचार
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	अर्ज परिस्थिती
CXJG-9 क्रँक	स्विंग हँडल	ड्रॉवर ऑपरेशन

2.3.3 F-प्रकार हँडल मालिका

  एफ-टाइप हँडल वेगवेगळ्या उंचीच्या ड्रॉवर युनिट्ससाठी योग्य आहेत:

• साहित्य: उच्च-शक्तीचे प्लास्टिक
•  पृष्ठभाग उपचार: अँटी-स्लिप डिझाइन
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	लागू ड्रॉवर उंची
F2 L=65	एफ-प्रकार हँडल	1-युनिट ड्रॉवर
F3 L=80	एफ-प्रकार हँडल	2-युनिट ड्रॉवर
F4 L=120	एफ-प्रकार हँडल	3-युनिट ड्रॉवर

2.4 बसबार समर्थन मालिका

   बसबार सपोर्टचा वापर बसबार फिक्सिंग आणि सपोर्टिंगसाठी केला जातो ज्यामुळे इलेक्ट्रिकल कनेक्शनची स्थिरता आणि यांत्रिक शक्ती सुनिश्चित होते.

2.4.1 अनुलंब बसबार समर्थन मालिका

   अनुलंब बसबार सपोर्टमध्ये खालील वैशिष्ट्ये आहेत:

• साहित्य: उच्च-शक्ती इन्सुलेट सामग्री
• रेट केलेले व्होल्टेज: AC 660V
• रेटेड वर्तमान: बसबार वैशिष्ट्यांद्वारे निर्धारित
• लागू बसबार आकार: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 मिमी²
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	लागू बसबार आकार (मिमी)	साहित्य	l वैशिष्ट्य
ZMJ3-6×30	6×30	उच्च-शक्ती इन्सुलेट सामग्री	अनुलंब बसबार समर्थन
ZMJ3-6×40	6×40	उच्च-शक्ती इन्सुलेट सामग्री	अनुलंब बसबार समर्थन
ZMJ3-6×50	6×50	उच्च-शक्ती इन्सुलेट सामग्री	अनुलंब बसबार समर्थन
ZMJ3-6×60	6×60	उच्च-शक्ती इन्सुलेट सामग्री	अनुलंब बसबार समर्थन
ZMJ3-6×80	6×80	उच्च-शक्ती इन्सुलेट सामग्री	अनुलंब बसबार समर्थन
ZMJ3-6×100	6×100	उच्च-शक्ती इन्सुलेट सामग्री	अनुलंब बसबार समर्थन
ZMJ3-6×120	6×120	उच्च-शक्ती इन्सुलेट सामग्री	अनुलंब बसबार समर्थन

2.5 स्विचगियर ऍक्सेसरी मालिका

   स्विचगियर ॲक्सेसरीजमध्ये बिजागर, दरवाजाचे कुलूप, मार्गदर्शक रेल इत्यादींचा समावेश आहे, जे स्विचगियर्सची संरचनात्मक अखंडता आणि ऑपरेशनल सुविधा सुनिश्चित करतात.

2.5.1 दरवाजा बिजागर मालिका

   दरवाजाचे बिजागर स्विचगियर दरवाजा पॅनेल कनेक्ट करण्यासाठी आणि फिरवण्यासाठी वापरले जातात:

•  साहित्य: उच्च दर्जाचे स्टील
• पृष्ठभाग उपचार: विरोधी गंज उपचार
• लागू दरवाजा पॅनेलची उंची: भिन्न मॉडेल वेगवेगळ्या उंचीच्या दरवाजाच्या पटलांसाठी योग्य आहेत
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	अनुप्रयोग दृश्ये
MLBK 300516R	दरवाजाचे काज १	मानक दरवाजा पटल
MLBK 300517R	दरवाजाचे काज २	मानक दरवाजा पटल
MLBK 300518R	दरवाजाचे काज ३	मानक दरवाजा पटल
MLBK 300519R	दरवाजाचे काज ४	मानक दरवाजा पटल
MLBK 300522R	दरवाजा काजवा	मानक दरवाजा पटल
MLBK 300523R	दरवाजा काजवा	मानक दरवाजा पटल
MLBK 300525R	डावा दरवाजा बिजागर	उंच दरवाजा पटल (>1मी)
MLBK 300526R	उजव्या दरवाजाचा बिजागर	उंच दरवाजा पटल (>1मी)

2.5.2 दरवाजा लॉक मालिका

   स्विचगियरच्या सुरक्षिततेसाठी दरवाजाचे कुलूप वापरले जातात:

• साहित्य: उच्च दर्जाचे स्टील
• पृष्ठभाग उपचार: विरोधी गंज उपचार
• लागू होणारे स्विचगियर्स: मानक स्विचगियर्स जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	वैशिष्ट्य
MS705 H3	दरवाजा लॉक	मानक दरवाजा लॉक
MS735	दरवाजा लॉक	प्रगत दरवाजा लॉक

2.5.3 मार्गदर्शक रेल मालिका

   ड्रॉर्सला आधार देण्यासाठी आणि स्लाइडिंगसाठी मार्गदर्शक रेलचा वापर केला जातो:

• साहित्य: उच्च दर्जाचे स्टील
• पृष्ठभाग उपचार: विरोधी गंज उपचार
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	अर्ज परिस्थिती
Hanl 200022p1g	मनसे डाव्या मार्गदर्शक रेल - 420 मिमी	डावीकडे मार्गदर्शक रेल्वे
Hanl 200022p2g	मनसे उजव्या मार्गदर्शक रेल - 420 मिमी	उजवीकडे मार्गदर्शक रेल्वे

2.6 पॉवर वितरण अडॅप्टर मालिका

   स्विचगियर्सची लवचिकता आणि विस्तारक्षमता सुधारण्यासाठी पॉवर डिस्ट्रिब्युशन ॲडॉप्टरचा वापर शाखा सर्किट्स जोडण्यासाठी आणि वितरणासाठी केला जातो.

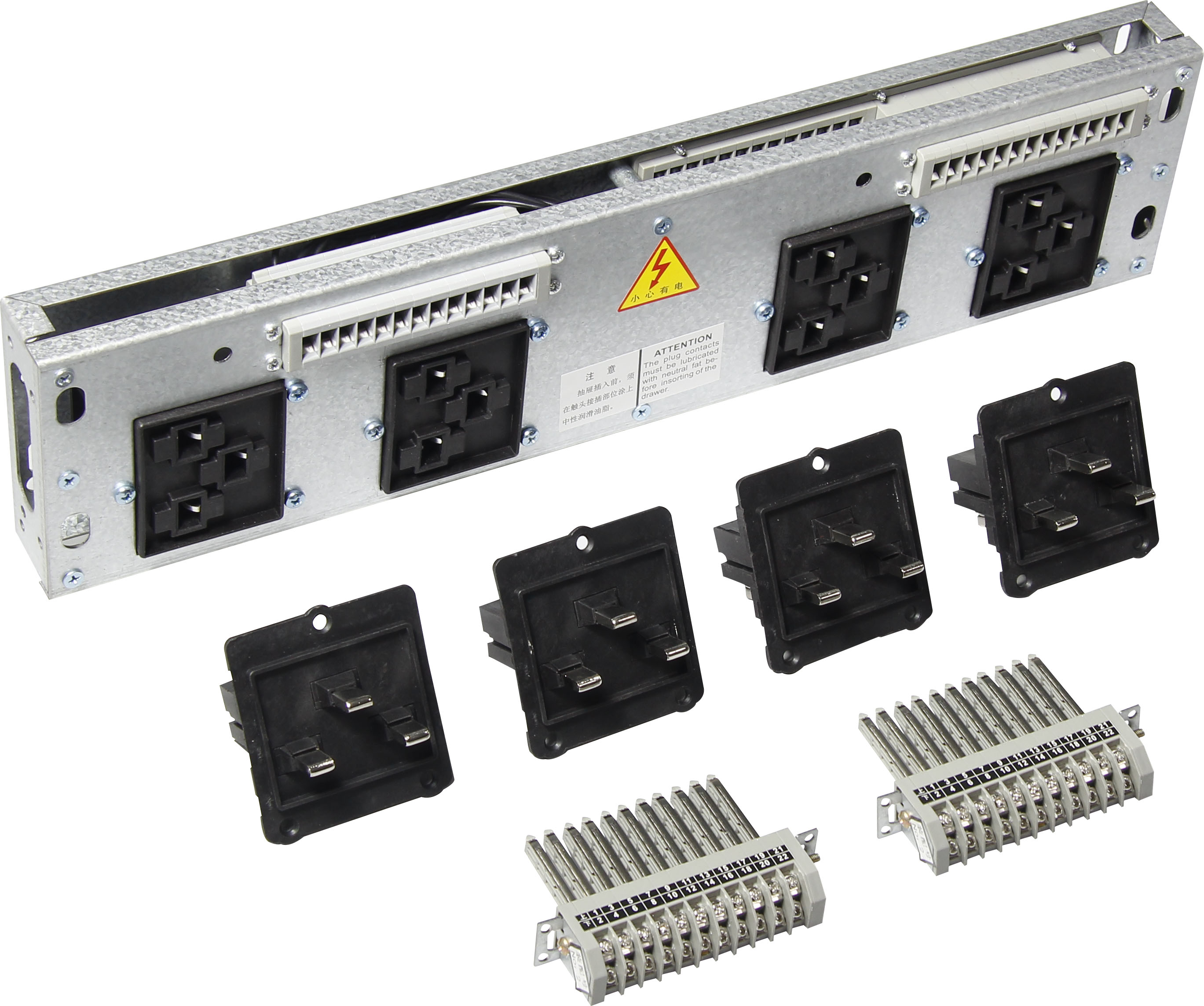

2.6.1 1/4 सर्किट पॉवर डिस्ट्रिब्युशन अडॅप्टर

   1/4 सर्किट पॉवर डिस्ट्रिब्युशन अडॅप्टर कमी क्षमतेच्या शाखा सर्किटसाठी योग्य आहेत:

•  रेटेड वर्तमान: अर्जाद्वारे निर्धारित
• कनेक्शन पद्धत: प्लग-इन प्रकार
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	अर्ज परिस्थिती
175×549-B-1/4-55S	1/4 सर्किट पॉवर वितरण अडॅप्टर	कमी क्षमतेच्या शाखा
175×549-B-1/4-55SC	1/4 सर्किट पॉवर डिस्ट्रिब्युशन अडॅप्टर (साइड-वायरिंग)	कमी क्षमतेच्या शाखा (साइड-वायरिंग)

2.6.2 1/2 सर्किट पॉवर डिस्ट्रिब्युशन अडॅप्टर

   1/2 सर्किट पॉवर डिस्ट्रिब्युशन अडॅप्टर मध्यम-क्षमतेच्या शाखा सर्किटसाठी योग्य आहेत:

• रेटेड वर्तमान: अर्जाद्वारे निर्धारित
•  कनेक्शन पद्धत: प्लग-इन प्रकार
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	अर्ज परिस्थिती
175×549-B-283-55S	1/2 सर्किट पॉवर वितरण अडॅप्टर	मध्यम क्षमतेच्या शाखा
175×549-B-283-55SC	1/2 सर्किट पॉवरमध्यम-क्षमता वितरण अडॅप्टर (साइड-वायरिंग)	शाखा (साइड-वायरिंग)

2.6.3 मिश्रित उर्जा वितरण अडॅप्टर

   मिक्स्ड पॉवर डिस्ट्रिब्युशन ॲडॉप्टर वेगवेगळ्या स्पेसिफिकेशन्सच्या शाखा सर्किट्सला एकाच मॉड्यूलमध्ये ठेवण्याची परवानगी देतात:

• रेटेड वर्तमान: अर्जाद्वारे निर्धारित
• कनेक्शन पद्धत: प्लग-इन प्रकार
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	वैशिष्ट्य
175×549-B - मिश्रित - 55S	मिश्रित पॉवर वितरण अडॅप्टर	एकाधिक वैशिष्ट्यांसह मिश्रित
175×549-B - मिश्रित - 55SC	मिश्रित उर्जा वितरण अडॅप्टर (साइड-वायरिंग)	एकाधिक वैशिष्ट्यांसह मिश्रित (साइड-वायरिंग)

2.7 मापन आणि प्रदर्शन मालिका

   मापन आणि प्रदर्शन मालिकेतील उत्पादने स्विचगियर्सच्या विद्युत मापदंडांचे परीक्षण आणि प्रदर्शित करण्यासाठी वापरली जातात.

2.7.1 मापन पॅनेल मालिका

    मापन यंत्रे आणि नियंत्रण घटक स्थापित करण्यासाठी मापन पॅनेल वापरले जातात:

• साहित्य: उच्च दर्जाचे स्टील
• पृष्ठभाग उपचार: विरोधी गंज उपचार
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	अर्ज परिस्थिती
CFBK-5	मापन पॅनेल	0.75U उंची
CFBK-9	1/4 प्लास्टिक पॅनेल पट्टी	लहान आकाराचे मोजमाप
CFBK-10	1/4 पॅनेल पट्टी	लहान आकाराचे मोजमाप
CFBK-9.1	1/4 प्लास्टिक पॅनेल पट्टी	लहान आकाराचे मोजमाप
CFBK-10.1	1/4 मेटल पॅनेल पट्टी	लहान आकाराचे मोजमाप
CFBK-7	1/2 प्लास्टिक पॅनेल पट्टी	मध्यम आकाराचे मोजमाप
CFBK-8	1/2 मेटल पॅनेल पट्टी	मध्यम आकाराचे मोजमाप
CFBK-7.1	1/2 प्लास्टिक पॅनेल पट्टी	मध्यम आकाराचे मोजमाप
CFBK-8.1	1/2 मेटल पॅनेल पट्टी	मध्यम आकाराचे मोजमाप

2.8 इतर ॲक्सेसरीज

   उपरोक्त मुख्य मालिकेव्यतिरिक्त, रिच वापरकर्त्यांच्या विविध गरजा पूर्ण करण्यासाठी इतर विविध उपकरणे देखील प्रदान करते.

2.8.1 रबर फिक्सेटर मालिका

    रबर फिक्सेटर इलेक्ट्रिकल घटकांचे निराकरण आणि संरक्षण करण्यासाठी वापरले जातात:

• साहित्य: उच्च दर्जाचे रबर
• तापमान प्रतिकार श्रेणी: -40℃ ते +85℃
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	अर्ज परिस्थिती
ZSQ-1	एमडी रबर फिक्सेटर	घटक निर्धारण

2.8.2 ॲल्युमिनियम लोअर गाइड रेल मालिका

   ॲल्युमिनियम लोअर गाइड रेल ड्रॉर्सला आधार देण्यासाठी आणि मार्गदर्शन करण्यासाठी वापरले जातात:

• साहित्य: ॲल्युमिनियम मिश्र धातु
• पृष्ठभाग उपचार: एनोडायझेशन
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	लांबी
XDG2-1	ॲल्युमिनियम लोअर गाइड रेल	375 मिमी

2.8.3 शाफ्ट मालिका

   कनेक्शन आणि ट्रान्समिशनसाठी शाफ्टचा वापर केला जातो:

•  साहित्य: उच्च दर्जाचे स्टील
•  पृष्ठभाग उपचार: विरोधी गंज उपचार
• लागू होणारे स्विचगियर: मानक कॅबिनेट जसे की MNS, GCS, GCK, OKKEN, BLOKSET आणि 8PT

मॉडेल	वर्णन	आकार
DXZ-3	SL - मार्गदर्शक शाफ्ट	8×8L=150

III. उत्पादन निवड मार्गदर्शक

3.1 मुख्य सर्किट कनेक्टर्सची निवड

   मुख्य सर्किट कनेक्टर निवडताना खालील घटकांचा विचार केला पाहिजे:

• रेटेड करंट: सर्किटच्या कमाल ऑपरेटिंग करंटच्या आधारावर योग्य रेटेड वर्तमान स्तर निवडा.
• ध्रुव क्रमांक: सिस्टम आवश्यकतांनुसार 3 पोल किंवा 4 पोल निवडा.
• इंस्टॉलेशन पद्धत: स्विचगियरच्या संरचनेवर आधारित योग्य इंस्टॉलेशन पद्धत निवडा.
• संरक्षण वर्ग: अनुप्रयोग वातावरणानुसार योग्य संरक्षण वर्ग निवडा.

3.2 सहायक सर्किट कनेक्टर्सची निवड

   सहायक सर्किट कनेक्टर निवडताना खालील घटकांचा विचार केला पाहिजे:

•  संपर्कांची संख्या: नियंत्रण सर्किटच्या जटिलतेवर आधारित संपर्कांची योग्य संख्या निवडा.
• रेट केलेले व्होल्टेज/करंट: दुय्यम सर्किटच्या पॅरामीटर्सनुसार योग्य रेट केलेले मूल्य निवडा.
• कनेक्शन पद्धत: इंस्टॉलेशनच्या स्थितीवर आधारित प्लग-इन प्रकार किंवा साइड-वायरिंग प्रकार निवडा.
• संरक्षण वर्ग: अनुप्रयोग वातावरणानुसार योग्य संरक्षण वर्ग निवडा.

3.3 ऑपरेटिंग यंत्रणेची निवड

   ऑपरेटिंग यंत्रणा निवडताना खालील घटकांचा विचार केला पाहिजे:

•  ड्रॉवरचा आकार: ड्रॉवरच्या उंचीवर आधारित योग्य ऑपरेटिंग यंत्रणा निवडा.
• ऑपरेशन पद्धत: वापरकर्त्याच्या सवयीनुसार मॅन्युअल किंवा इलेक्ट्रिक ऑपरेशन निवडा.
• पर्यावरणीय परिस्थिती: अनुप्रयोगाच्या वातावरणानुसार योग्य संरक्षण वर्ग निवडा.

3.4 बसबार सपोर्ट्सची निवड

   बसबार सपोर्ट निवडताना खालील घटकांचा विचार केला पाहिजे:

• बसबारचा आकार: बसबारच्या वैशिष्ट्यांवर आधारित योग्य आधार निवडा.
• इंस्टॉलेशन पद्धत: स्विचगियरच्या संरचनेवर आधारित योग्य इंस्टॉलेशन पद्धत निवडा.
• रेटेड व्होल्टेज: सिस्टम व्होल्टेजनुसार योग्य रेट केलेले व्होल्टेज स्तर निवडा.

IV. तांत्रिक मानके आणि प्रमाणपत्रे

   रिचचे लो-व्होल्टेज स्विचगियर ॲक्सेसरीज खालील मानकांचे आणि वैशिष्ट्यांचे काटेकोरपणे पालन करतात:

• GB/T 7251.1-2013 लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर - भाग 1: प्रकार-चाचणी केलेले आणि अंशतः प्रकार-चाचणी केलेले असेंब्ली
•  GB/T 7251.5-2011 लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर - भाग 5: सार्वजनिक नेटवर्कमध्ये वीज वितरणासाठी असेंब्लीसाठी विशेष आवश्यकता
• IEC 61439-1 लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर - भाग 1: सामान्य नियम
• IEC 61439-2 लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर - भाग 2: पॉवर स्विचगियर आणि कंट्रोलगियर असेंब्ली
• इतर संबंधित उद्योग मानके आणि वैशिष्ट्ये

V. उत्पादन फायदे आणि अनुप्रयोग परिस्थिती

5.1 उत्पादन फायदे

   रिचच्या लो-व्होल्टेज स्विचगियर ॲक्सेसरीजचे खालील फायदे आहेत:

• उच्च गुणवत्ता: विश्वसनीय उत्पादन गुणवत्ता सुनिश्चित करण्यासाठी उच्च-गुणवत्तेची सामग्री आणि प्रगत उत्पादन प्रक्रियांचा अवलंब करणे.
• मॉड्यूलर डिझाइन: स्थापना, देखभाल आणि अपग्रेडिंगची सुविधा देते आणि सिस्टम खर्च कमी करते.
• मजबूत सुसंगतता: सिस्टम लवचिकता सुधारण्यासाठी एकाधिक ब्रँडच्या कमी-व्होल्टेज स्विचगियरसह सुसंगत.
•  नाविन्यपूर्ण डिझाइन: बाजारातील मागणी पूर्ण करण्यासाठी सतत नवीन उत्पादने आणि उपाय सुरू करणे.
• सर्वसमावेशक उत्पादन श्रेणी: 1,000 पेक्षा जास्त उत्पादन प्रकार ज्यामध्ये विविध अनुप्रयोग परिस्थिती समाविष्ट आहेत.

5.2 अनुप्रयोग परिस्थिती

   रिचचे लो-व्होल्टेज स्विचगियर ॲक्सेसरीज खालील फील्डमध्ये मोठ्या प्रमाणावर वापरले जातात:

• पॉवर सिस्टम: सबस्टेशन्स, डिस्ट्रीब्युशन स्टेशन्स, स्विच स्टेशन्स इ.
• औद्योगिक ऑटोमेशन: फॅक्टरी ऑटोमेशन कंट्रोल सिस्टम, उत्पादन लाइन उपकरणे इ.
• बिल्डिंग इलेक्ट्रिकल इंजिनिअरिंग: व्यावसायिक इमारती, निवासी इमारती, सार्वजनिक सुविधा इ.
• पायाभूत सुविधा: वाहतूक केंद्रे, जलसंधारण सुविधा, नगरपालिका अभियांत्रिकी इ.
•  विशेष वातावरण: खाणी, तेल क्षेत्र, रासायनिक उद्योग, सागरी वातावरण इ.

सहावा. उत्पादन पुस्तिका प्राप्त करण्याचे मार्ग

   रिचच्या लो-व्होल्टेज स्विचगियर ॲक्सेसरीजचे तपशीलवार उत्पादन पुस्तिका प्राप्त करण्यासाठी, तुम्ही खालील पद्धती वापरू शकता:

• कंपनीच्या अधिकृत वेबसाइटला भेट द्या: रिचच्या अधिकृत वेबसाइटवर लॉग इन करा (https://www.richgeswitchgear.com/), आणि तांत्रिक समर्थन किंवा डाउनलोड केंद्र विभागात संबंधित उत्पादन पुस्तिका शोधा.
• विक्री विभागाशी संपर्क साधा: उत्पादन पुस्तिका प्राप्त करण्यासाठी अधिकृत वेबसाइटवर प्रदान केलेल्या संपर्क माहितीद्वारे विक्री विभागाशी संपर्क साधा.
• ईमेल पाठवा: sales@switchgearcn.net वर ईमेल पाठवा, आवश्यक उत्पादन मॅन्युअलचे नाव आणि मॉडेल निर्दिष्ट करा.
• ऑनलाइन सल्लामसलत: उत्पादन नियमावलीसाठी अर्ज करण्यासाठी अधिकृत वेबसाइटवरील ऑनलाइन सल्ला कार्य वापरा.

VII. सारांश

    कमी-व्होल्टेज स्विचगियर ॲक्सेसरीजचे व्यावसायिक निर्माता म्हणून, Richge 1,000 पेक्षा जास्त उत्पादन प्रकारांसह मुख्य सर्किट कनेक्टर, सहायक सर्किट कनेक्टर, ऑपरेटिंग यंत्रणा, बसबार सपोर्ट, पॉवर डिस्ट्रीब्युशन ॲडॉप्टर, मापन आणि डिस्प्ले मालिका आणि इतर मालिका समाविष्ट करून सर्वसमावेशक उत्पादन श्रेणी प्रदान करते. या उत्पादनांमध्ये उच्च दर्जाचे, मॉड्यूलर डिझाइन आणि मजबूत सुसंगततेचे फायदे आहेत आणि ते पॉवर सिस्टम, औद्योगिक ऑटोमेशन, बिल्डिंग इलेक्ट्रिकल इंजिनिअरिंग आणि इतर क्षेत्रात मोठ्या प्रमाणावर वापरले जातात.

   रिचचे लो-व्होल्टेज स्विचगियर ॲक्सेसरीज निवडणे केवळ उच्च-गुणवत्तेच्या उत्पादनांमध्ये प्रवेश सुनिश्चित करत नाही तर व्यावसायिक तांत्रिक समर्थन आणि विक्रीनंतरच्या सर्वसमावेशक सेवा देखील प्रदान करते, जे तुमच्या पॉवर सिस्टमसाठी विश्वसनीय संरक्षण देते.

   अधिक उत्पादन माहितीसाठी, कृपया Richge च्या अधिकृत वेबसाइटला भेट द्या किंवा आमच्या विक्री कार्यसंघाशी संपर्क साधा.
