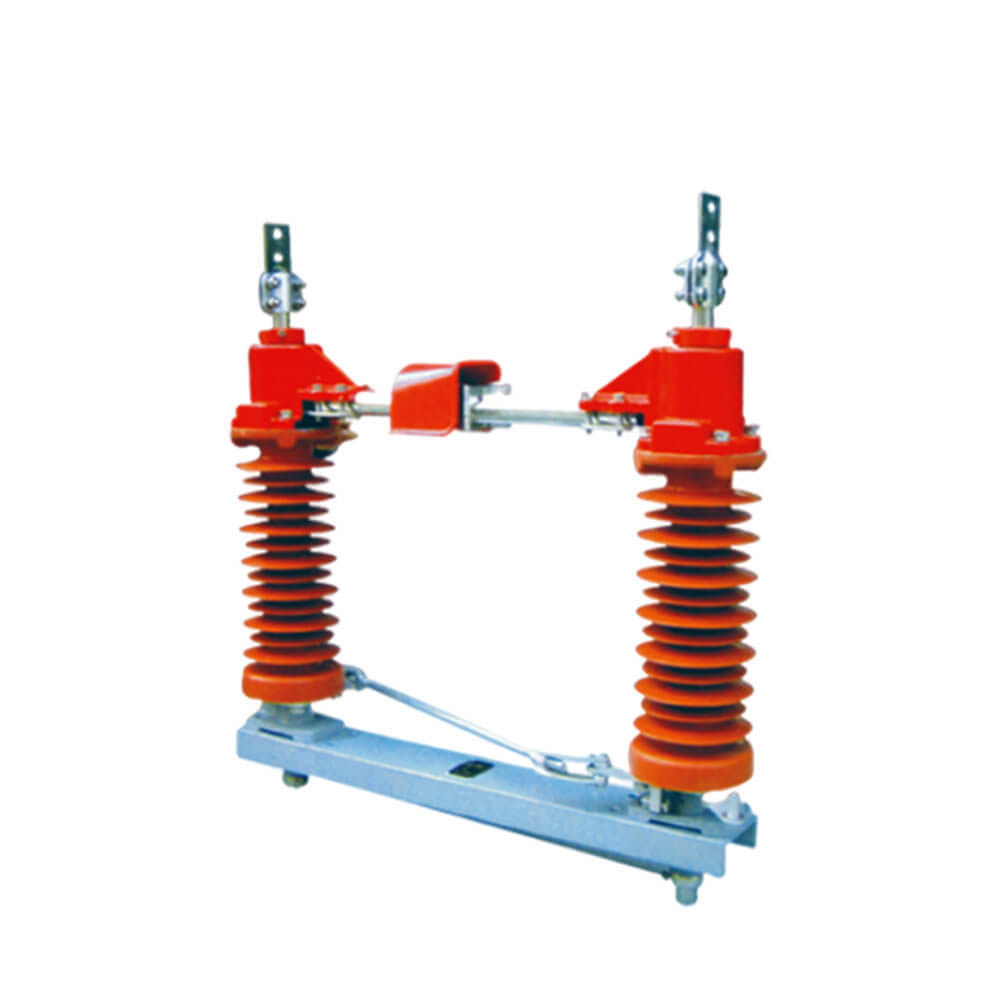

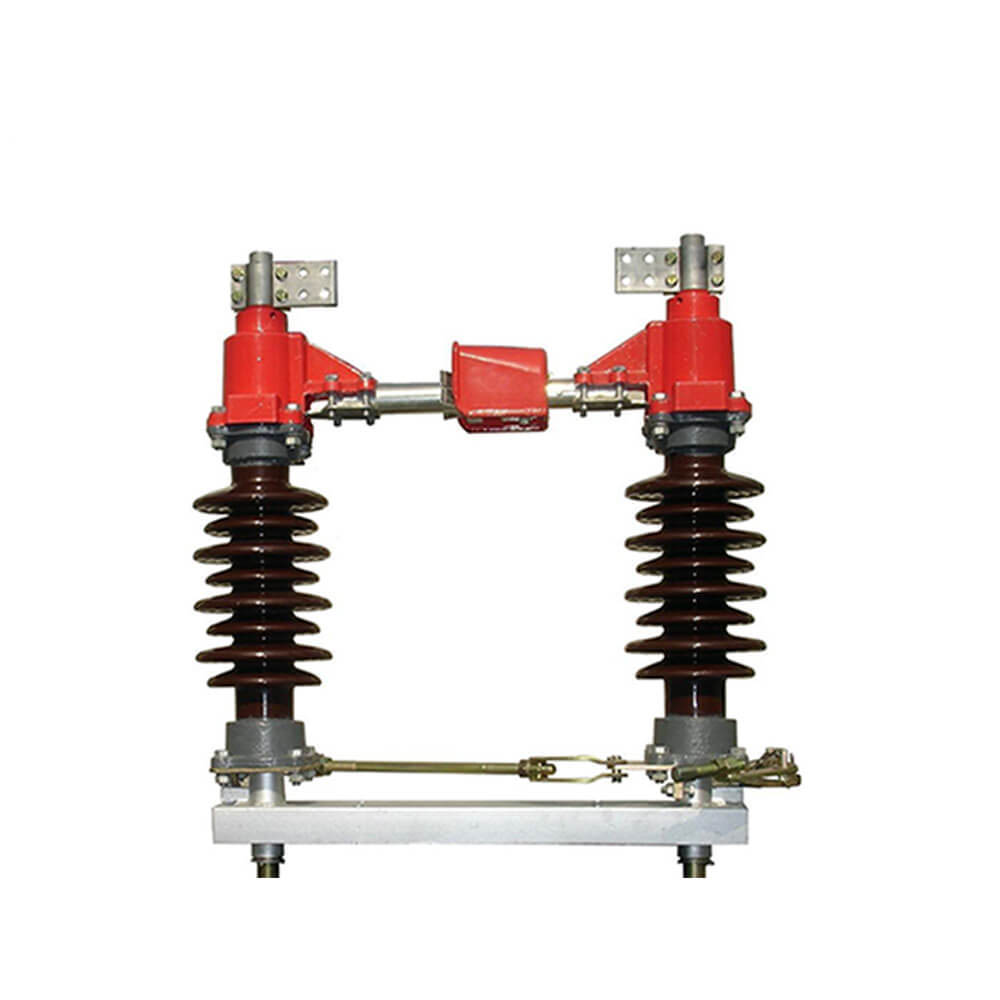

GW4 मालिका आउटडोअर एसी इलेक्ट्रिकल डिस्कनेक्टर 12kV 40.5kV सिंगल पोल आयसोलेशन विच

GW4-12(40.5) आउटडोअर HV डिस्कनेक्ट स्विच

  हाय व्होल्टेज डिस्कनेक्टर हे पॉवर प्लांट आणि सबस्टेशनच्या इलेक्ट्रिकल सिस्टीममध्ये एक महत्त्वाचे स्विच डिव्हाइस आहे, ज्याचा वापर उच्च व्होल्टेज सर्किट ब्रेकरसह करणे आवश्यक आहे. हे व्होल्टेज आणि लोडच्या स्थितीत उच्च व्होल्टेज उपकरणांच्या ओळी जोडण्यासाठी, कापण्यासाठी किंवा बदलण्यासाठी वापरले जाते. त्याची मुख्य कार्ये आहेत: उच्च-व्होल्टेज विद्युत उपकरणे आणि देखभालीच्या कामात उपकरणांची सुरक्षा सुनिश्चित करणे, व्होल्टेज वेगळे करणे, वापरले जाऊ शकत नाही आणि कापले जाऊ शकत नाही, इनपुट लोड करंट आणि शॉर्ट-सर्किट करंट, फक्त काही स्विचिंग ऑपरेशन्ससाठी वापरले जाऊ शकते जे मजबूत चाप तयार करत नाहीत, म्हणजेच त्यात चाप फंक्शन नाही; इन्स्टॉलेशनच्या स्थानानुसार, प्रत्येक व्होल्टेज पातळीसाठी पर्यायी उपकरणांसह, इन्सुलेशन खांबांच्या संख्येनुसार, सिंगल कॉलम प्रकार, डबल कॉलम प्रकार आणि तीन कॉलम प्रकारानुसार, ते इनडोअर प्रकार आणि बाह्य प्रकारात विभागले जाऊ शकते.

  GW4-12(40.5) आउटडोअर AC उच्च व्होल्टेज डिस्कनेक्ट स्विचचा वापर व्होल्टेजसह सर्किट उघडण्यासाठी आणि बंद करण्यासाठी केला जातो परंतु नो-लोड 50/60Hz, 12(40.5)kV पॉवर सिस्टम. हे IEC129-1984 AC डिस्कनेक्ट स्विच आणि अर्थिंग स्विच आणि GB1985 आणि इतर संबंधित मानकांशी जुळते.

कार्यरत यंत्रणा

  उच्च व्होल्टेज डिस्कनेक्टर उच्च-व्होल्टेज विद्युत उपकरणे आणि देखभाल कार्यात उपकरणांची सुरक्षितता सुनिश्चित करू शकतो आणि व्होल्टेज विलग करण्याची भूमिका बजावतो. हे कट ऑफ, इनपुट लोड करंट आणि शॉर्ट-सर्किट करंट ब्रेक करण्यासाठी वापरले जाऊ शकत नाही. हे फक्त काही स्विचिंग ऑपरेशन्ससाठी वापरले जाऊ शकते जे मजबूत चाप तयार करत नाहीत, म्हणजेच त्यात चाप विझवण्याचे कार्य नाही. वेगवेगळ्या इन्स्टॉलेशन स्थानांनुसार, ते इनडोअर प्रकार आणि बाह्य प्रकारात विभागले जाऊ शकते, आणि प्रत्येक व्होल्टेज पातळीसाठी पर्यायी उपकरणांसह, इन्सुलेशन खांबांच्या संख्येनुसार स्तंभ प्रकार, दुहेरी स्तंभ प्रकार आणि तीन स्तंभ प्रकारानुसार ते घरातील प्रकार आणि बाह्य प्रकारात विभागले जाऊ शकते. हे उच्च-व्होल्टेज वितरण यंत्राच्या पॉवर-ऑफ भागाला थेट भागापासून विश्वसनीयरित्या वेगळे करू शकते, जेणेकरून देखभाल कार्याची सुरक्षितता सुनिश्चित करता येईल. हाय-व्होल्टेज डिस्कनेक्टरचे सर्व संपर्क स्पष्ट ब्रेकिंग पॉइंट्ससह हवेत उघडलेले आहेत. डिस्कनेक्टरमध्ये कोणतेही चाप विझवण्याचे साधन नाही, त्यामुळे लोड करंट किंवा शॉर्ट-सर्किट करंट कापण्यासाठी त्याचा वापर केला जाऊ शकत नाही. अन्यथा, उच्च-व्होल्टेजच्या कृती अंतर्गत, ब्रेकिंग पॉइंट एक मजबूत चाप तयार करेल, जो स्वतःला विझवणे कठीण आहे आणि फ्लॅशओव्हर (टप्प्या किंवा टप्प्यांमधील शॉर्ट सर्किट) देखील होऊ शकते, उपकरणे जळू शकतात आणि वैयक्तिक सुरक्षितता धोक्यात आणू शकतात "लोडसह डिस्कनेक्टर ओढणे" हा एक गंभीर अपघात आहे.

  उच्च व्होल्टेज डिस्कनेक्टरचा वापर सिस्टीमचा ऑपरेशन मोड बदलण्यासाठी काही सर्किट्स स्विच करण्यासाठी देखील केला जाऊ शकतो. उदाहरणार्थ, दुहेरी बस सर्किटमध्ये, ऑपरेटिंग सर्किट एका बसमधून दुसऱ्या बसमध्ये स्विच करण्यासाठी उच्च व्होल्टेज डिस्कनेक्टरचा वापर केला जाऊ शकतो.

रचना वैशिष्ट्य

 या डिस्कनेक्ट स्विचमध्ये पेडेस्टल, इन्सुलेटिंग ब्रेस, इलेक्ट्रिक मटेरियल आणि ऑपरेटिंग मेकॅनिझम असते. प्रत्येक खांबावर दोन ब्रेसेस असतात आणि प्रत्येक ब्रेसच्या वर इलेक्ट्रिक ब्लेड बसवलेले असतात आणि दोन ब्लेडचा कनेक्शन पॉईंट दोन ब्रेसेसमध्ये असतो. ऑपरेटिंग मेकॅनिझमच्या ड्रायव्हिंगसह, दोन ब्लेड बंद होण्यासाठी क्षैतिजरित्या नव्वद अंश फिरू शकतात. आम्ही इंटरलिंक रॉडद्वारे तीन सिंगल-पोल डिस्कनेक्ट स्विचेस लिंकेज थ्री-पोल स्विचमध्ये कनेक्ट करू शकतो. हे डिस्कनेक्ट स्विच CS11 प्रकार किंवा CS17 प्रकारच्या मॅन्युअल मेकॅनिझमशी जुळले जाऊ शकते, त्यात, CS17 चा वापर अर्थिंग फिटिंगसह डिस्कनेक्ट स्विचमध्ये केला जाऊ शकतो. (वापरकर्त्याच्या आवश्यकतेनुसार मोटर यंत्रणा स्थापित केली जाऊ शकते), वाजवी रचना, लवचिक कार्य; सोयीस्कर स्थापना, सिंगल-पोल किंवा थ्री-पोल वापरण्यास सक्षम; संपर्काचे विस्तृत अंतर, सुरक्षित आणि विश्वासार्ह इन्सुलेट. अर्थिंग प्रकार वापरकर्त्याच्या आवश्यकतेनुसार लवचिक आहे, सिंगल अर्थिंग ड्युअल अर्थिंग किंवा अर्थिंगशिवाय निवडले जाऊ शकते.

मूलभूत माहिती.

तांत्रिक मापदंड

मॉडेल	रेटेड व्होल्टेज(kV)	रेट केलेले वर्तमान(A)	वर्तमान (kA) सहन करा	4s कमी वेळ वर्तमान (kA) सहन करा
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

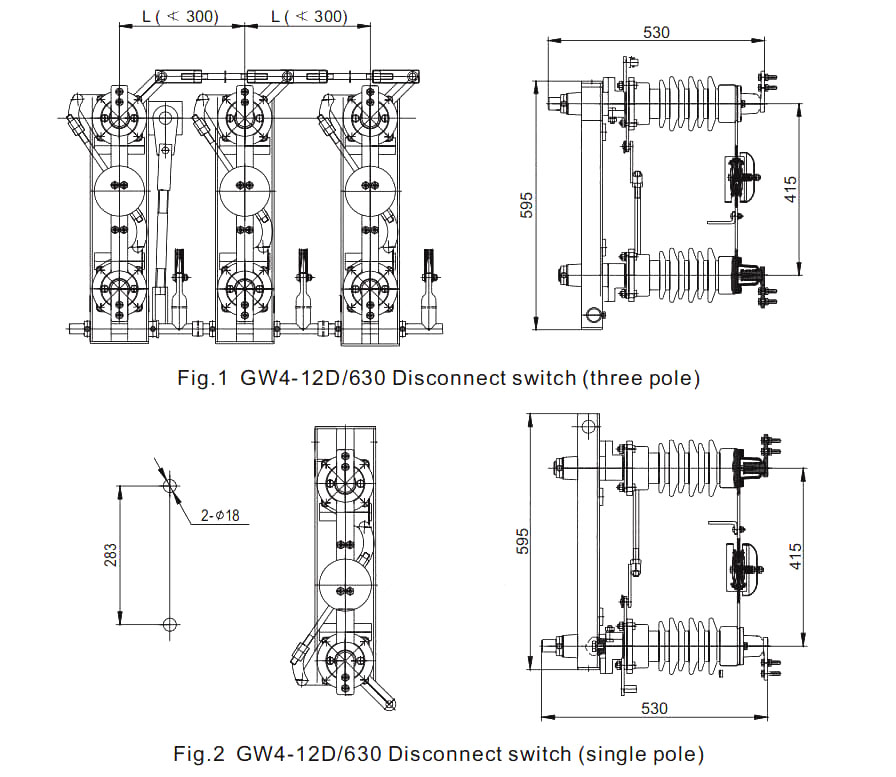

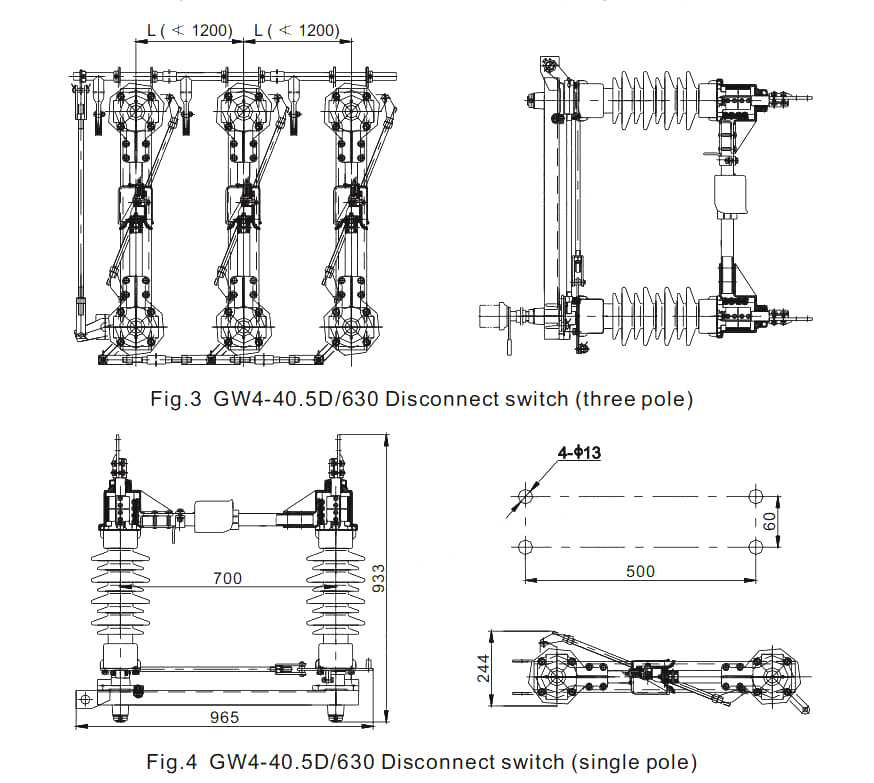

· रेखाचित्र

पर्यावरणीय परिस्थिती वापरा

1.उंची: ≤3000m;

2. सभोवतालचे तापमान: -25℃~+40℃;

3. वाऱ्याचा वेग: ≤35m/s;

4. प्रदूषण पदवी: ≤III;

5. भूकंपाची तीव्रता: ≤8 अंश;

6. लागू होणारे प्रसंग ज्वलनशील, स्फोटक, कॉस्टिक वायूपासून मुक्त असावेत.

ऑर्डर करण्याच्या सूचना

● OEM आणि ODM स्वीकारा: होय

●प्रमाणपत्र: CE, चाचणी अहवाल

●उत्पादन वेळ: 7 ~ 12 कार्य दिवस

●वारंटी कालावधी: 12 महिने

● वितरण वेळ: 15 दिवस

●हा स्विच ऑर्डर करताना, कृपया मॉडेल तपशील, रेट केलेले व्होल्टेज, रेट केलेले वर्तमान आणि इतर तांत्रिक डेटा सूचित करा.

● काही विशेष आवश्यकता असल्यास, त्या सोडवण्यासाठी तुम्ही आमच्याशी वाटाघाटी करू शकता.
