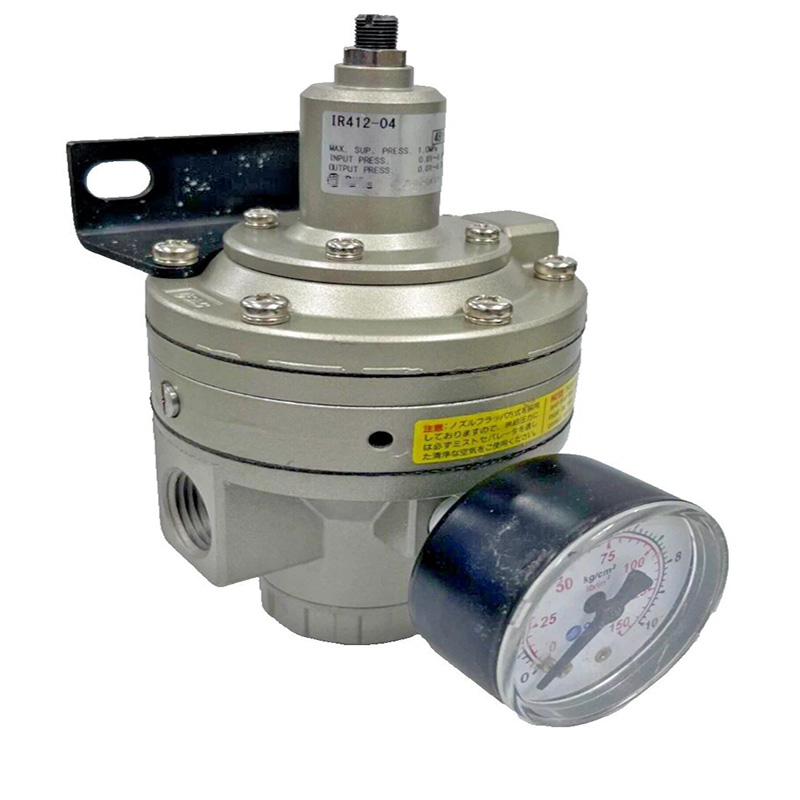

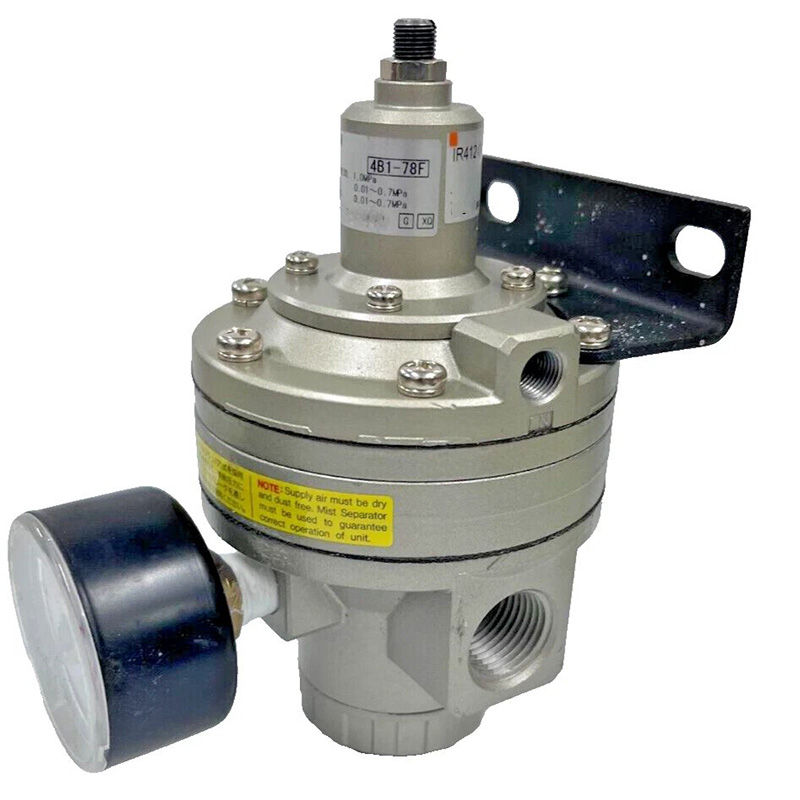

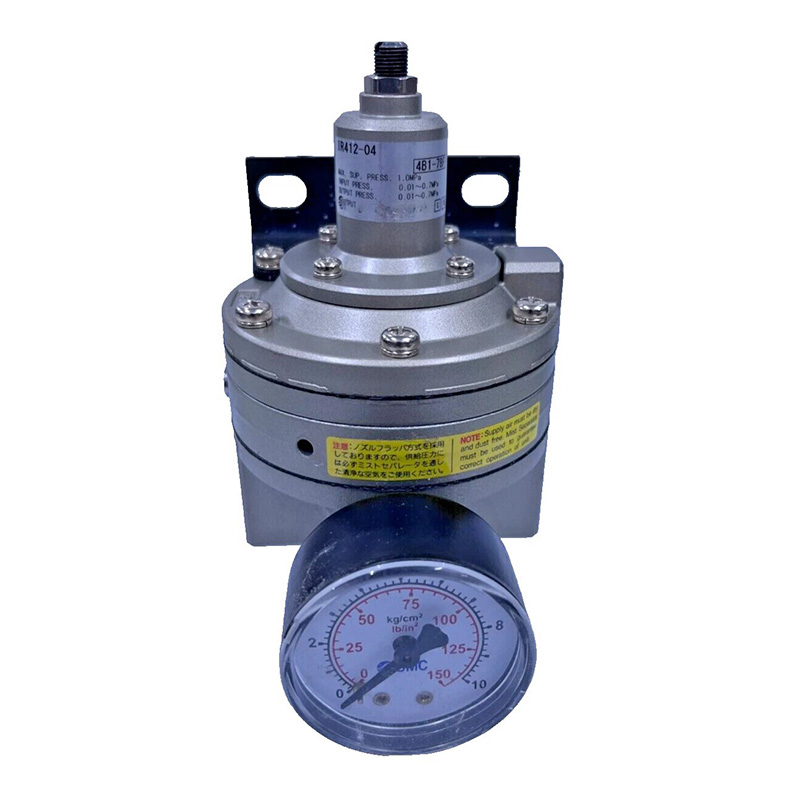

IR412-04-X32 हाय-प्रिसिजन पायलट ऑपरेटेड रेग्युलेटर

ब्रँड: SOLH by Richge Technology (睿其格科技)

उत्पादन विहंगावलोकन

     IR412-04-X32 IR मालिका लार्ज-फ्लो पायलट-ऑपरेटेड प्रिसिजन प्रेशर स्टॅबिलायझरशी संबंधित आहे. हे रेग्युलेटर अति-स्थिर आउटपुट प्रेशर आणि लहान दाब चढउतार, SMC मूळ IR412 मालिकेसह अदलाबदल करता येण्याजोगे कार्यक्षमतेची आवश्यकता असलेल्या भारी-मागणी वायवीय कार्य परिस्थितीसाठी डिझाइन केलेले आहे.

1. मुख्य तांत्रिक तपशील

      -- मालिकेचे नाव: IR412 हाय प्रिसिजन स्टॅबिलायझिंग रेग्युलेटर

      -- पूर्ण मॉडेल: IR412-04-X32

          · ०४: मुख्य पोर्ट थ्रेड आरसी १/२"

          · X32: मागील एक्झॉस्ट, वर्धित संवेदनशीलता आणि किमान स्थिर हवा वापरासह सानुकूल विशेष कॉन्फिगरेशन

     --स्ट्रक्चर प्रकार: पायलट-ऑपरेट रिलीफ प्रेसिजन रेग्युलेटर

     --लागू माध्यम: कोरडी आणि स्वच्छ संकुचित हवा

     --मॅक्स इनलेट वर्किंग प्रेशर: 1.0 MPa

     --समायोज्य दाब श्रेणी: 0.01 ~ 0.7 MPa

     -- नियंत्रण अचूकता

        संवेदनशीलता: 0.2% पूर्ण प्रमाणात

        · पुनरावृत्तीक्षमता: ±0.5% पूर्ण प्रमाणात

     --फ्लो परफॉर्मन्स: कमाल प्रवाह क्षमता, IR201 मॉडेलच्या प्रवाहाच्या जवळपास दुप्पट

     --रिलीफ एक्झॉस्ट क्षमता: ओव्हरप्रेशर एक्झॉस्ट प्रवाह पारंपारिक अचूक नियामकांपेक्षा 5 पट जास्त

     --स्थिर हवेचा वापर: अति-निम्न, 1 L/min पेक्षा कमी

     --ऑपरेटिंग तापमान: -5℃ ~ +60℃

     --नेट वजन: अंदाजे. 1.0 किलो

     --माउंटिंग पर्याय: पॅनेल माउंटिंग किंवा ब्रॅकेट माउंटिंग; प्रेशर गेज समोर किंवा मागील बाजूस स्थापित करण्यायोग्य

2. नोजल-फ्लॅपर पायलट ऑपरेटिंग तत्त्व

     --प्रेशर सेटिंग स्टेज: अंतर्गत स्प्रिंग कॉम्प्रेस करण्यासाठी समायोजन नॉब फिरवा आणि नोजल पॅसेज बंद करा; पायलट हवा आउटपुट दाब समायोजित करण्यासाठी मुख्य स्पूलला ढकलते.

     --स्टेबल रेग्युलेशन स्टेज: आउटलेट प्रेशर डायफ्रामवर स्प्रिंग टेन्शनचा प्रतिकार करण्यासाठी, सतत प्रीसेट प्रेशर राखण्यासाठी कार्य करते.

     --ओव्हरप्रेशर रिलीफ स्टेज: जेव्हा डाउनस्ट्रीम दाब लक्ष्य मूल्यापेक्षा जास्त असतो, तेव्हा डायाफ्राम नोझल उघडण्यासाठी उचलतो, पायलटचा दाब त्वरित कमी होतो आणि मुख्य झडप उच्च वेगाने अनावश्यक हवा सोडते. मुख्य फायदा: एकत्रित पायलट नियंत्रण आणि रिलीफ स्ट्रक्चर अल्ट्रा-फास्ट रिस्पॉन्स स्पीड, स्थिर दाब उत्पादन आणि उत्कृष्ट मोठ्या-प्रवाह कार्यप्रदर्शन प्रदान करते.

3. पूर्ण मॉडेल कोड स्पष्टीकरण (IR412-04-X32)

     --IR412: मोठ्या-कॅलिबर उच्च-परिशुद्धता नियामक बेस मालिका

     --04: मुख्य पोर्ट स्पेसिफिकेशन Rc 1/2"

     --X32: कस्टम अपग्रेड आवृत्ती

        · मागील एक्झॉस्ट लेआउट (मानक आवृत्ती फ्रंट एक्झॉस्ट स्वीकारते)

        · सुधारित प्रतिसाद संवेदनशीलता

        · कमी स्थिर हवा वापरण्याची रचना

4. मुख्य उत्पादन फायदे

     - 0.2% पूर्ण प्रमाणात संवेदनशीलता, उत्तम प्रकारे जुळणारे तणाव नियंत्रण, अचूक स्थिती आणि द्रव वितरण उपकरणांसह उत्कृष्ट नियंत्रण अचूकता.

     --मोठे 1/2-इंच पोर्ट जास्तीत जास्त प्रवाह वितरीत करते, मोठ्या-बोअर सिलेंडर्स आणि उच्च-खपत वायवीय उत्पादन लाइनला समर्थन देते.

     --उच्च-खंड रिलीफ चॅनेलद्वारे त्वरित दाब सुधारणा आउटपुट दाब चढउतार वेगाने दूर करण्यासाठी.

     -- दीर्घकालीन ऑपरेटिंग खर्च कमी करण्यासाठी 1 L/min पेक्षा कमी स्थिर-स्थितीत हवा वापरासह ऊर्जा-बचत डिझाइन.

     --लवचिक स्थापना मांडणी; आवश्यकतेनुसार प्रेशर गेज आणि फिक्सिंग ब्रॅकेट समोर किंवा मागील बाजूस एकत्र केले जाऊ शकतात.

     --X32 सानुकूलित मागील एक्झॉस्ट स्वच्छ कार्य वातावरण राखण्यासाठी धूळ आणि तेल धुके दूषित होण्यास प्रतिबंध करते.

5. विशिष्ट अनुप्रयोग परिस्थिती

     प्रेसिजन ग्लू डिस्पेंसिंग आणि इंडस्ट्रियल कोटिंग प्रोडक्शन लाइन फिल्म, वायर आणि टेक्सटाइल टेंशन कंट्रोल मशीनरी प्रिंटिंगसाठी, लिथियम बॅटरी आणि टेक्सटाईल इंडस्ट्रीज हाय-स्पीड सिलिंडर पोझिशनिंग इक्विपमेंट, हायड्रॉलिक न्यूमॅटिक प्रेस आणि ट्रान्सफर ऑटोमेशन प्रयोगशाळा मापन यंत्रे आणि दीर्घ-कालावधी दाब होल्डिंग सर्किट्स, इलेक्ट्रोमॅटिक प्लॅटफॉर्म आणि सेमीकन प्लॅटफॉर्म क्लीनिंग प्लॅटफॉर्म.

मॉडेल कामगिरी तुलना: IR412 VS IR201 VS ARJ310

एका वाक्याचा सारांश

     IR412-04-X32 एक SMC-सुसंगत लार्ज-कॅलिबर पायलट प्रिसिजन रेग्युलेटर आहे ज्यामध्ये X32 कस्टमाइज्ड रीअर एक्झॉस्ट आणि अल्ट्रा-लो हवेचा वापर आहे, उच्च-प्रवाह अचूक वितरण, तणाव समायोजन आणि पोझिशनिंग ऑटोमेशन सिस्टमसाठी शीर्ष दाब ​​नियंत्रण उपाय म्हणून काम करते.
