वायवीय घटक मालिका

SOLH CXS उच्च-कठोर पातळ ट्विन रॉड सिलिंडर मूळ SMC CXS मालिकेसह पूर्णपणे बदलण्यायोग्य आहे. सिंक्रोनस ऍक्च्युएशनसाठी एकात्मिक कोएक्सियल ड्युअल पिस्टन आणि ड्युअल मार्गदर्शक रॉडसह बांधलेले, ते ±0.1° च्या स्थिर रोटेशन अचूकतेसह समान बोर आकाराचे सिंगल-पिस्टन सिलिंडर विरुद्ध जवळजवळ दुप्पट थ्रस्ट प्रदान करते. त्याची एकात्मिक मार्गदर्शक रचना बाह्य सहाय्यक मार्गदर्शकांशिवाय पार्श्व आणि विक्षिप्त भारांना मजबूत प्रतिकार प्रदान करते. चार मुख्य उप-मॉडेल्स उपलब्ध आहेत: मेटल स्लाइड बेअरिंगसह CXSM कमी-स्पीड पोझिशनिंग, दाबणे आणि धुळीच्या वातावरणासाठी उत्कृष्ट पोशाख प्रतिरोध, धूळरोधक कामगिरी आणि उत्कृष्ट साइड लोड क्षमता; CXSL बॉल बेअरिंग प्रकार उच्च-फ्रिक्वेंसी हाय-स्पीड पिक-अँड-प्लेससाठी 400 mm/s पर्यंत कमाल गतीसह अल्ट्रा-लो घर्षण आणि गुळगुळीत हालचाल दर्शवते; रॉड आवृत्त्यांमधून CXSWM/CXSWL द्विपक्षीय सिंक्रोनस लिफ्टिंग आणि सेंटरिंग ट्रान्सफरसाठी दोन्ही रॉडच्या टोकांवर फिक्स्चर इन्स्टॉलेशनला अनुमती देतात. ड्युअल-एंड रबर बफर मानक आहेत; AZ एअर बफर φ20/25/32 मोठ्या बोअरसाठी हिंसक हाय-स्पीड प्रभाव शोषण्यासाठी पर्यायी आहे. D-M9B, D-A93 आणि इतर पोझिशन सेन्सर्सच्या थेट स्थापनेसाठी प्रत्यय Z हे अंगभूत चुंबकीय रिंग दर्शवते; चुंबकीय-संवेदनशील कार्य परिस्थितीसाठी गैर-चुंबकीय रूपे उपलब्ध आहेत. पर्यायी एक्स्टेंशन लॉक P आणि रिट्रॅक्शन लॉक R पिस्टनला नेमलेल्या स्थानांवर लॉक करू शकतात. थ्री-साइड माउंटिंग (तळाशी, वर, बाजू) विविध कॉम्पॅक्ट मेकॅनिकल लेआउटला समर्थन देते, 3C इलेक्ट्रॉनिक्स आणि सामान्य ऑटोमेशन उत्पादन लाइनसाठी अचूक निवड, सामग्री हस्तांतरण, पोझिशनिंग आणि लाइट प्रेसिंग प्रक्रियांमध्ये व्यापकपणे तैनात केले जाते.

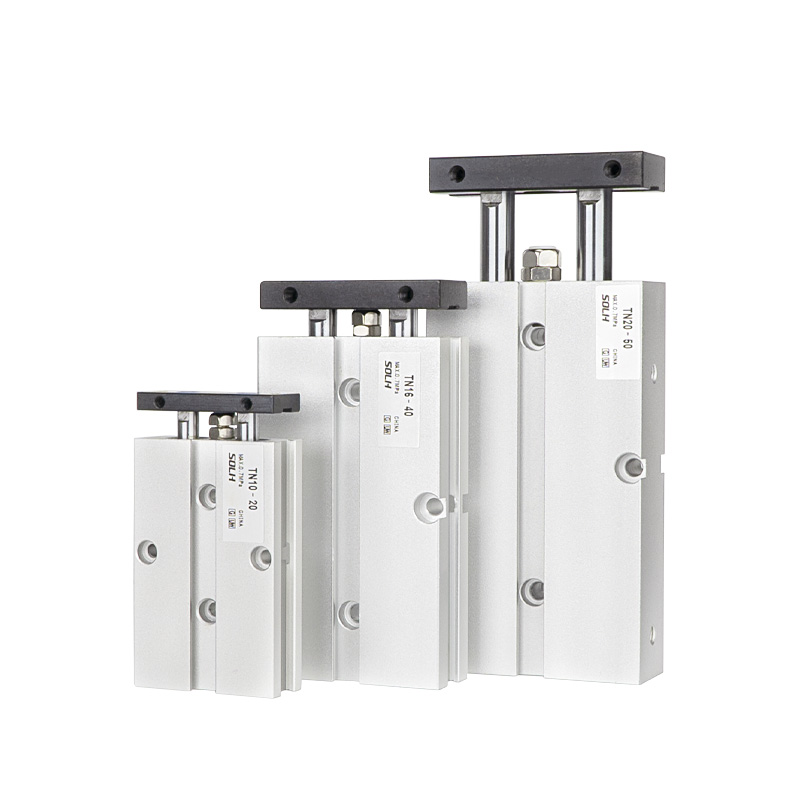

SOLH TN किफायतशीर ट्विन शाफ्ट सिलिंडर कॉम्पॅक्ट लेआउट आणि उत्कृष्ट किमतीच्या कामगिरीसाठी स्लाइड बेअरिंग मार्गदर्शनासह सिंगल-पिस्टन ड्युअल गाईड शाफ्ट स्ट्रक्चर स्वीकारतो. हे अंगभूत चुंबकीय रिंग आणि स्ट्रोक फाइन ट्यूनिंगसाठी ॲडजस्टेबल फ्रंट रबर बफरसह फॅक्टरी-सुसज्ज आहे, ±0.2° ची अँटी-रोटेशन अचूकता प्रदान करते. सिंक्रोनाइझ केलेले ड्युअल शाफ्ट टॉर्शन रोखतात आणि थोडा पार्श्व विलक्षण भार सहन करण्यासाठी स्विंग करतात. तीन-दिशा माउंटिंग (वर, खाली, बाजू) उपलब्ध आहे आणि साइड ग्रूव्ह्स अतिरिक्त कंसशिवाय चुंबकीय स्विचच्या थेट स्थापनेला समर्थन देतात. दोन प्रकार पुरवले जातात: मानक सिंगल-एंड रॉड TN आणि दुहेरी रॉड TNW सह, TNW द्विदिशात्मक समकालिक मध्यवर्ती गतीसाठी दोन्ही रॉडच्या टोकांवर फिक्स्चर असेंबली करण्यास परवानगी देते. टीआर मालिकेच्या तुलनेत, टीएनमध्ये φ6 बोअर पर्यायाशिवाय लहान आकारमान आणि कमी खर्चाची वैशिष्ट्ये आहेत; CXS/CXSJ ड्युअल-पिस्टन ट्विन सिलेंडर्सच्या तुलनेत, TN एकल थ्रस्ट आउटपुट करते ज्यात स्पष्ट किमतीचे फायदे आहेत तरीही कमी अचूकता आणि लोड क्षमता. त्याचा कार्यरत दाब 0.15 ते 1.0 MPa पर्यंत असतो आणि वातावरणीय तापमान अनुकूलता −20℃~70℃ कव्हर करते. मध्यम सुस्पष्टता आवश्यकता आणि खर्च नियंत्रण मागण्यांसह सामान्य ऑटोमेशन स्टेशनसाठी लाइट-लोड पोझिशनिंग, साधे दाबणे, वर्कपीस थांबवणे आणि लहान-अंतराचे हस्तांतरण यासाठी मोठ्या प्रमाणावर वापरले जाते. S-प्रकारची चुंबकीय रिंग संपूर्ण मालिकेसाठी मानक आहे आणि ती काढली जाऊ शकत नाही; डीफॉल्ट Rc थ्रेड G थ्रेड किंवा NPT थ्रेडमध्ये परदेशातील प्रकल्पांसाठी सानुकूलित केला जाऊ शकतो.

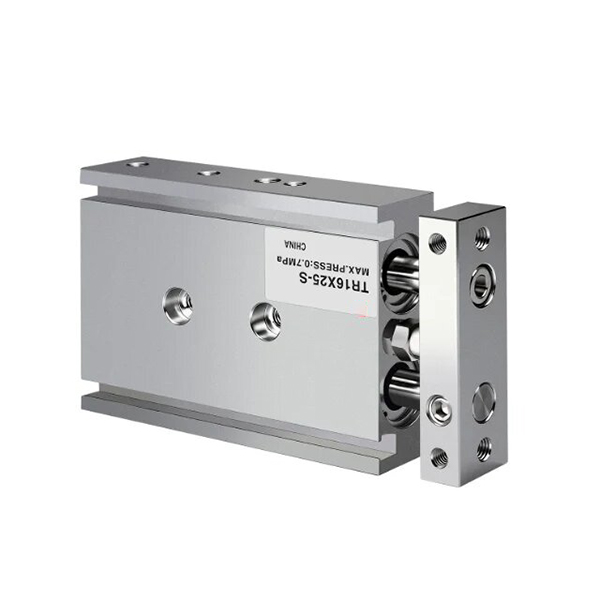

SOLH TR ट्विन शाफ्ट सिलेंडर JIS औद्योगिक मानकांनुसार तयार केले आहे. हे विस्तारित स्लाइड बेअरिंग झुडूपांशी जुळणारी सिंगल-पिस्टन ड्युअल गाईड शाफ्ट रचना स्वीकारते, ज्यामध्ये उच्च संरचनात्मक कडकपणा, उत्कृष्ट टॉर्शन प्रतिरोधकता आणि किफायतशीर TN ट्विन शाफ्ट सिलिंडरपेक्षा जास्त मजबूत अँटी-डिफ्लेक्शन क्षमता आहे. मानक सिंगल-रॉड TR, रॉड TRW द्वारे दुप्पट आणि हलके कॉम्पॅक्ट TRJ प्रकारांसह बोर आकार पूर्णपणे φ6 ते 32 मिमी पर्यंत आहेत. अँटी-रोटेशन अचूकता बोअरसाठी ±0.1° ≥16 मिमी आणि φ6/φ10 लहान बोअरसाठी ±0.2° पर्यंत पोहोचते; दुहेरी शाफ्ट लांब स्ट्रोकवर स्थिर ऑपरेशनची हमी देण्यासाठी स्विंगिंग विचलन प्रतिबंधित करतात. एक समायोज्य फ्रंट रबर कुशन पॅड स्ट्रोक ट्रिमिंग, प्रभाव शोषण आणि आवाज कमी करण्यासाठी निश्चित मागील बफरला सहकार्य करते. थ्री-वे माउंटिंग (वर, खाली, बाजू) आणि पर्यायी ड्युअल-साइड पोर्टिंग उपलब्ध आहेत; साइड ग्रूव्ह्स अतिरिक्त कंस न करता चुंबकीय स्विचचे थेट असेंब्ली करण्यास परवानगी देतात. अंगभूत चुंबकीय रिंग चिन्हांकित प्रत्यय S मानक आहेत, तर चुंबकीय हस्तक्षेप संवेदनशील प्रसंगी गैर-चुंबकीय सानुकूलित आवृत्त्या ऑफर केल्या जातात. ऑपरेटिंग प्रेशर 0.15~1.0 MPa पर्यंत कार्यरत तापमान −20℃ ते 70℃ पर्यंत असते. परदेशी अभियांत्रिकी प्रकल्पांसाठी मानक Rc थ्रेड G थ्रेड किंवा NPT थ्रेडमध्ये रूपांतरित केला जाऊ शकतो. CXS ट्विन सिलेंडर्सपासून वेगळे: TR लाँग-स्ट्रोक ऍप्लिकेशन्समध्ये प्रमुख यांत्रिक कडकपणा आणि स्थिर साइड-लोड प्रतिरोधासह सिंगल थ्रस्ट आउटपुट करते; CXS मध्ये डबल थ्रस्ट, कमी घर्षण आणि उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक पिक-अँड-प्लेससाठी अनुकूल हाय-स्पीड रेसिप्रोकेशनसाठी ड्युअल पिस्टन आहेत. अचूक पोझिशनिंग, वर्कपीस दाबणे, लांब-अंतर थांबणे आणि हस्तांतरण आणि मध्यम-प्रकाश लोड अंतर्गत विश्वसनीय मार्गदर्शक आवश्यक असलेल्या सामान्य ऑटोमेशन स्टेशनमध्ये व्यापकपणे लागू केले जाते.

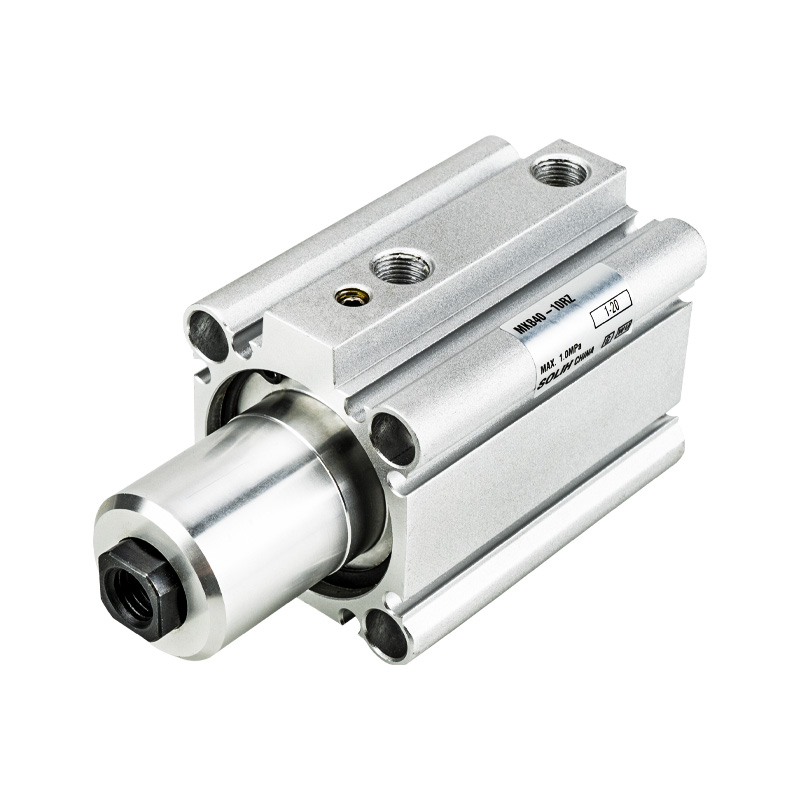

SOLH MK (सामान्यत: MKB असे नाव आहे) हे 90° रोटेशन आणि रेखीय डाऊनवर्ड क्लॅम्पिंग एकत्रित करणारे एकत्रित वायवीय सिलेंडर आहे, जे मुख्य प्रवाहातील MKB मालिकेसह अदलाबदल करण्यायोग्य आहे. बोर आकार φ12~φ63 कव्हर करतात आणि क्लॅम्पिंग स्ट्रोक 5 मिमी ते 50 मिमी पर्यंत असतात. अधिक कॉम्पॅक्ट लेआउटसाठी पारंपारिक MK2 मॉडेलच्या तुलनेत त्याची एकूण लांबी 3~10 मिमीने कमी केली जाते. उच्च-जडता वर्कपीसच्या हाय-स्पीड क्लॅम्पिंगचा सामना करण्यासाठी स्वीकार्य जडत्व टॉर्क तीन पटीने अपग्रेड केले जाते आणि विश्वसनीय हेवी-लोड होल्डिंगसाठी φ63 बोरची कमाल क्लॅम्पिंग फोर्स 0.5 MPa अंतर्गत 12.4 kN पर्यंत पोहोचते. कार्य चक्र: वरच्या दिशेने मागे घ्या → 90° डावे/उजवे रोटेशन → क्लॅम्पिंगसाठी विस्तारित करा; रिव्हर्स रिव्हर्स सीक्वेन्सचे अनुसरण करते. सहिष्णुतेसह स्थिर 90° रोटेशन कोन ±5° स्थिर पुनरावृत्ती स्थिती सुनिश्चित करते. φ20 आणि φ25 बोअर्स व्यतिरिक्त फक्त 2-साइड सेन्सर माउंटिंगसह, इतर आकार 4-दिशा चुंबकीय स्विचच्या स्थापनेला हस्तक्षेप न करता व्यवस्थित वायरिंगसाठी समर्थन देतात. छिद्र आणि दुहेरी-एंड थ्रेडेड छिद्रांद्वारे थेट माउंटिंग आणि फ्लँज स्थापना सक्षम करते. दुहेरी बाजूचे रबर बफर प्रभाव, कंपन आणि आवाज कमी करतात; तेल-मुक्त डिझाइन स्वच्छ आणि धूळ-मुक्त कार्य वातावरणास संतुष्ट करते. अंगभूत चुंबकीय रिंग क्लॅम्प/रिलीज स्थितीचे निरीक्षण करण्यासाठी पोझिशन सेन्सर्ससह कार्य करतात; घड्याळाच्या दिशेने RZ आणि घड्याळाच्या उलट दिशेने LZ रोटेशन दिशानिर्देश पर्यायी आहेत. हे मशीन टूल फिक्स्चर, वेल्डिंग पोझिशनिंग, स्टॅम्पिंग फिक्सिंग, अचूक 3C घटक, सेमीकंडक्टर ट्रे क्लॅम्पिंग आणि फिक्स्चर फ्लिपिंग लिमिटिंगमध्ये मोठ्या प्रमाणावर लागू केले जाते. हे यांत्रिक डिझाइन सुलभ करते आणि रोटेटिंग आणि क्लॅम्पिंग फंक्शन्स एकत्रित करून इंस्टॉलेशनची जागा वाचवते. क्लॅम्पिंग फोर्स ≥ वास्तविक भार × 1.5 सुरक्षा घटकासह बोर आकार निवडा आणि यांत्रिक टक्कर टाळण्यासाठी 3~5 मिमी स्ट्रोक मार्जिन राखून ठेवा.

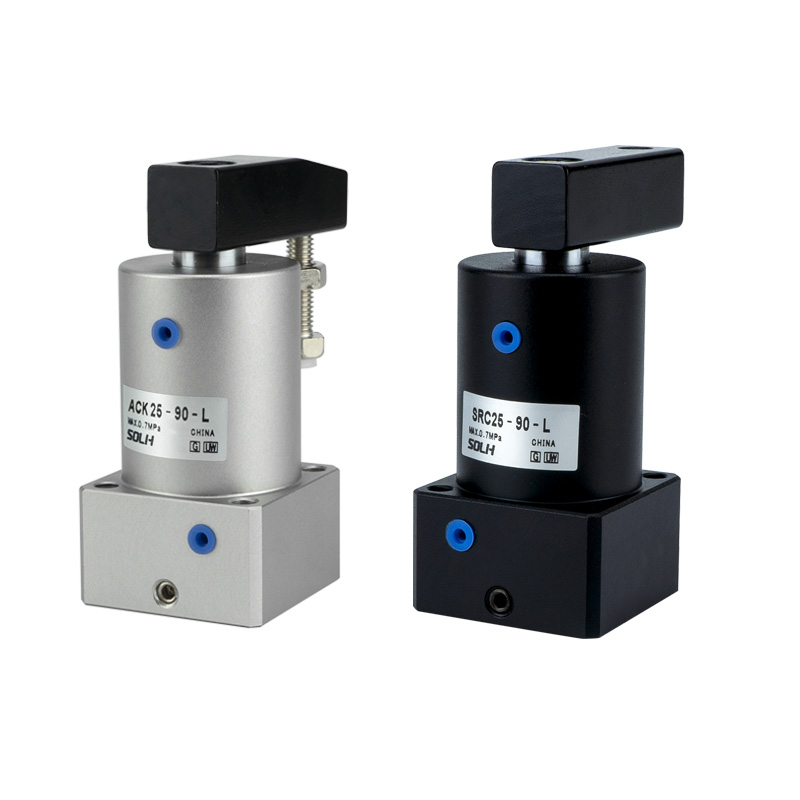

SOLH ACK अँगल सिलेंडर मानक 90° रोटेशन / पर्यायी 180° टर्निंग प्लस रेखीय डाऊनवर्ड क्लॅम्पिंगची एकात्मिक कंपाऊंड मोशन समाकलित करते, बोर आकार φ25 ते φ63 पर्यंत असतात. यात कोर डिझाइन म्हणून तीन-मार्गदर्शक-ग्रूव्ह सपोर्टिंग स्ट्रक्चर आहे, जे उत्कृष्ट स्ट्रक्चरल कडकपणा आणि विक्षिप्त भारांना मजबूत प्रतिकार आणते, सामान्य रोटरी क्लॅम्प सिलेंडर्सपेक्षा ±1.5° ची उच्च कोनीय स्थिती अचूकता प्राप्त करते. दोन संरचनात्मक प्रकार उपलब्ध आहेत: अरुंद वर्कपीससाठी सिंगल प्रेशर प्लेटसह ACK आणि रुंद वर्कपीससाठी ACKD डबल प्रेशर प्लेट; ऑन-साइट लेआउट जुळण्यासाठी घड्याळाच्या दिशेने डावे रोटेशन (L) आणि घड्याळाच्या दिशेने उजवे रोटेशन (R) निवडण्यायोग्य आहेत. कार्य चक्र: पिस्टन रॉड मागे घेतो आणि वर उचलतो → वर्कपीस हस्तक्षेप टाळण्यासाठी फिरतो → क्लॅम्पिंगसाठी खाली वाढतो; रिलीझ रीसेट करण्यासाठी उलट क्रमाने चालते. पिस्टन रॉड हीट-ट्रीटेड ॲलॉय स्टीलचा बनलेला आहे, सिलिंडर ट्यूब कठोर एनोडायझिंगमधून जाते, उत्कृष्ट पोशाख प्रतिरोध, गंज प्रतिकार, कमी हवा गळती आणि दीर्घ सेवा आयुष्य लक्षात घेण्यासाठी आयात केलेल्या उच्च-कार्यक्षमता सीलिंग रिंगशी जुळते. छिद्रांद्वारे चार तळ थेट स्थापना आणि फ्लँज माउंटिंगला समर्थन देतात; बिल्ट-इन सेन्सर ग्रूव्ह क्लॅम्प आणि रिलीझ स्थितीचे निरीक्षण करण्यासाठी चुंबकीय स्विच असेंबली सुलभ करतात. प्रत्येक बोअर निश्चित मानक क्लॅम्पिंग स्ट्रोकसह सुसज्ज आहे; φ63 चे कमाल क्लॅम्पिंग फोर्स 0.5 MPa ऑपरेटिंग प्रेशर अंतर्गत 1050 N पर्यंत पोहोचते. −20 ℃ ते 80 ℃ पर्यंत विस्तृत तापमान अनुकूलतेसह कामकाजाचा दाब 0.15~ 1.0 MPa असतो. हे मशीन टूल टूलिंग, वेल्डिंग पोझिशनिंग, स्टॅम्पिंग प्रक्रियेसाठी अँटी-शिफ्टिंग फिक्सिंग, इलेक्ट्रॉनिक ट्रेचे फिक्स्चर क्लॅम्पिंग आणि टर्नओव्हर यंत्रणेसाठी पोझिशनिंगमध्ये मोठ्या प्रमाणावर वापरले जाते. हे यांत्रिक मांडणी सुलभ करण्यासाठी आणि स्थापनेची जागा वाचवण्यासाठी स्वतंत्र रोटरी आणि क्लॅम्पिंग सिलिंडर बदलते. सैद्धांतिक क्लॅम्पिंग फोर्स ≥ वास्तविक लोड × 1.5 सुरक्षा घटकासह योग्य बोर आकार निवडा आणि यांत्रिक टक्कर विरूद्ध 3~5 मिमी स्ट्रोक मार्जिन राखून ठेवा.

SOLH CKG1 आणि CKP1 रॉड माउंट केलेले हेवी-ड्यूटी क्लॅम्प सिलिंडर वेल्डिंग उच्च चुंबकीय हस्तक्षेप कार्य परिस्थिती लक्ष्यित करतात. थ्री-वे इन्स्टॉलेशनला सपोर्ट करणारे समर्पित अँटी-मॅग्नेटिक सेन्सर्ससह सुसज्ज, CKG1 नियमित AC चुंबकीय वेल्डिंग परिस्थितींमध्ये बसते तर अपग्रेड केलेले CKP1 उच्च-फ्रिक्वेंसी स्पॉट आणि आर्क वेल्डिंगसाठी AC आणि DC मजबूत चुंबकीय क्षेत्रांना प्रतिकार करते. बिल्ट-इन एअर बफर 12.32kN पर्यंत स्थिर हेवी क्लॅम्पिंग फोर्स सुनिश्चित करते. आमच्या कारखान्याकडे पुरेशा स्पॉट इन्व्हेंटरीसह परिपक्व मोठ्या प्रमाणावर उत्पादन लाइन आहेत, ज्याचा जागतिक स्तरावर ऑटोमोटिव्ह वेल्डिंग फिक्स्चर आणि मशीन टूल क्लॅम्पिंग प्रकल्पांमध्ये मोठ्या प्रमाणावर वापर केला जातो. फिक्स्चर बदलाशिवाय पारंपारिक CK1 मालिकेसह थेट अदलाबदल करण्यायोग्य.

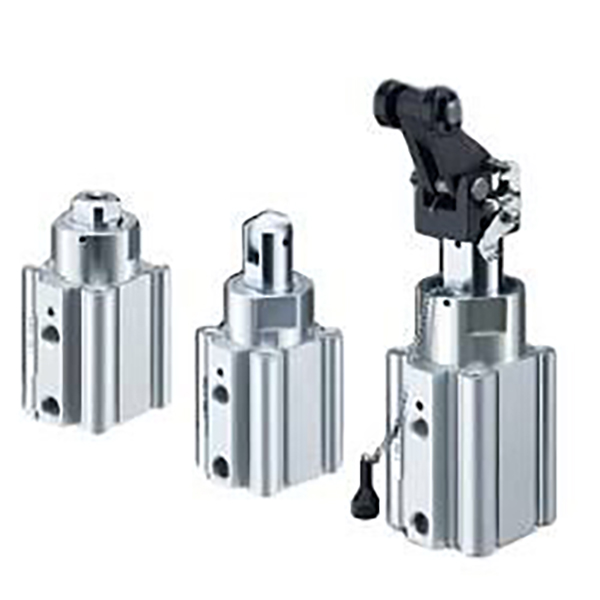

SOLH RSQ निश्चित-उंची वायवीय स्टॉपर सिलिंडर स्वयंचलित कन्व्हेयर सिस्टमसाठी मानक मर्यादा ॲक्ट्युएटर म्हणून काम करतात. हेवी शॉक शोषून घेण्यासाठी हायड्रॉलिक बफर लीव्हर स्टाइल्ससह दहा अदलाबदल करण्यायोग्य रॉड एंड्ससह सुसज्ज, ते चार बाजूंच्या चुंबकीय स्विच फिटिंग आणि तेल-मुक्त लाँग-सायकल ऑपरेशनला समर्थन देतात. उंची-समायोज्य RSG मॉडेल्सपेक्षा भिन्न, त्याची निश्चित कठोर फ्रेम ऑन-साइट डीबगिंग वेळ मोठ्या प्रमाणात कमी करते. आमचे स्थिर वस्तुमान उत्पादन पुरेसा स्पॉट स्टॉक सुनिश्चित करते; हे स्टॉपर्स मोठ्या प्रमाणावर इलेक्ट्रॉनिक्स असेंब्ली लाईन्स, रोलर कन्व्हेयर्स आणि हेवी पॅलेट पोझिशनिंग स्टेशन्सवर जागतिक स्तरावर तैनात केले जातात, परवडणाऱ्या किमतीत आणि मजबूत प्रभाव प्रतिकारासह विश्वसनीय वर्कपीस ब्लॉकिंग प्रदान करतात.

SOLH RS2H हेवी-ड्युटी स्टॉपर सिलिंडर हे 50-500kg हेवी पॅलेट कन्व्हेयर पोझिशनिंगसाठी RS1H चे अपग्रेड केलेले बदली आहे. यात 30% वर्धित स्टॉपिंग फोर्स, अंगभूत समायोज्य हायड्रॉलिक बफर आणि हिंसक प्रभाव कार्यक्षमतेने शोषण्यासाठी ड्युअल रेजिन/कार्बन स्टील रोलर्स आहेत. कॉम्पॅक्ट लाइटवेट डिझाइन इन्स्टॉलेशनची जागा कमी करते आणि फिक्स्चरमध्ये बदल न करता RS1H सह पूर्णपणे अदलाबदल करता येते. पर्यायी अँटी-रिबाउंड लॉकआउट आणि मॅन्युअल रिलीझसह सुसज्ज, हे ऑटोमोटिव्ह लॉजिस्टिक्स, वेल्डिंग टूलिंग आणि स्वयंचलित वेअरहाऊस हेवी-लोड ब्लॉकिंगसाठी अनुकूल आहे. आमचा कारखाना पुरेशा इन-स्टॉक पुरवठ्यासह मोठ्या प्रमाणावर उत्पादनास समर्थन देतो, तेल-मुक्त रचना उच्च-फ्रिक्वेंसी कठोर कार्यशाळेच्या वातावरणासाठी दीर्घ-चक्र स्थिर ऑपरेशनची हमी देते.

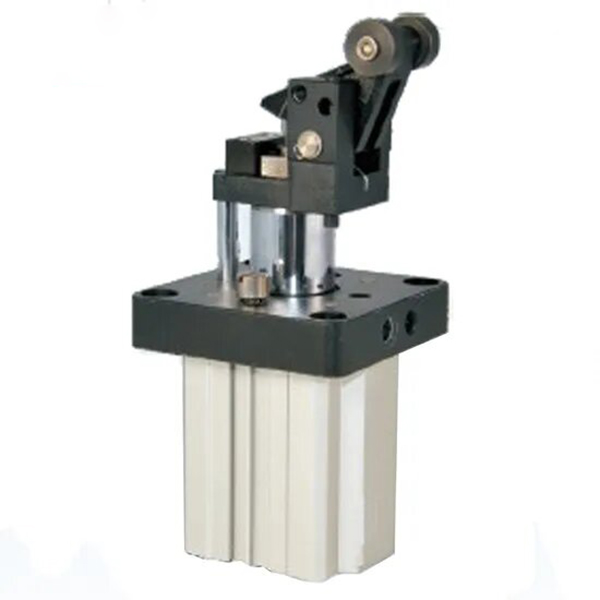

SOLH TWH आणि TWM लीव्हर रोलर स्टॉपर सिलिंडर 30-300kg मध्यम-ते-जड कन्व्हेयर पॅलेट पोझिशनिंगसाठी तयार केले जातात. पर्यायी अंगभूत यांत्रिक स्व-लॉकिंग संरचना प्रभावीपणे वर्कपीस रीबाउंड आणि शिफ्टिंग थांबवते; श्रेणीबद्ध हायड्रॉलिक बफरमध्ये लहान बोअरसाठी निश्चित डॅम्पिंग आणि हलक्या शॉक शोषणासाठी मोठ्या वैशिष्ट्यांसाठी ट्युनेबल डॅम्पिंग समाविष्ट आहे. TWH डबल-ॲक्टिंग उच्च-फ्रिक्वेंसी हेवी सायकलसाठी पीक स्टॉपिंग फोर्स प्रदान करते, तर बिल्ट-इन स्प्रिंगसह TWM साइट सुरक्षिततेसाठी पॉवर बंद झाल्यावर स्वयंचलित रिलीज ट्रिगर करते. स्टँडर्ड फ्लँज माउंटिंग आणि फोर-साइड मॅग्नेटिक स्विच इन्स्टॉलेशन ऑन-साइट असेंबली सुलभ करते. आमच्या स्थिर मोठ्या प्रमाणात उत्पादन आणि पुरेशा स्पॉट स्टॉकद्वारे समर्थित, हे स्टॉपर्स मोठ्या प्रमाणावर इंटेलिजेंट वेअरहाउसिंग, ऑटोमोटिव्ह असेंब्ली आणि वेल्डिंग फिक्स्चरमध्ये तैनात केले जातात जे तेल-मुक्त दीर्घ-सेवा ऑपरेशनसह मर्यादित आहेत.
