SDA मालिका कॉम्पॅक्ट सिलेंडर

SOLH SDA स्क्वेअर अल्ट्रा-थिन कॉम्पॅक्ट सिलेंडर एक किफायतशीर कॉम्पॅक्ट वायवीय ॲक्ट्युएटर आहे. त्याची शरीराची लांबी मानक टाय रॉड सिलेंडरच्या फक्त 1/2~1/3 आहे आणि जागा वाचवण्यासाठी एम्बेडेड इंस्टॉलेशनला समर्थन देते. माउंटिंग परिमाणे Airtac ACQ आणि SMC CQ2 मालिकेसह अदलाबदल करण्यायोग्य आहेत. हे सर्वसमावेशक रूपे ऑफर करते: दुहेरी अभिनय, SSA/STA सिंगल स्प्रिंग रिटर्न, SDAD ट्विन रॉड, SDAJ समायोज्य स्ट्रोक आणि SDAS चुंबक-सुसज्ज मॉडेल. दोन्ही टोकांना अंगभूत रबर बंपर शॉक शोषून घेतात आणि आवाज कमी करतात. ग्रीस-स्टोअर लो घर्षण सील दीर्घकालीन तेल-मुक्त ऑपरेशन सक्षम करते. बोर आकार φ12~100mm, शॉर्ट-स्ट्रोक पुशिंग, क्लॅम्पिंग आणि पोझिशनिंगसाठी योग्य, 3C ऑटोमेशन, पॅकेजिंग मशिनरी आणि फिक्स्चरमध्ये मोठ्या प्रमाणावर लागू केले जाते, जागा-मर्यादित उपकरणांसाठी किफायतशीर उपाय म्हणून.

चौकशी पाठवा

उत्पादन वर्णन

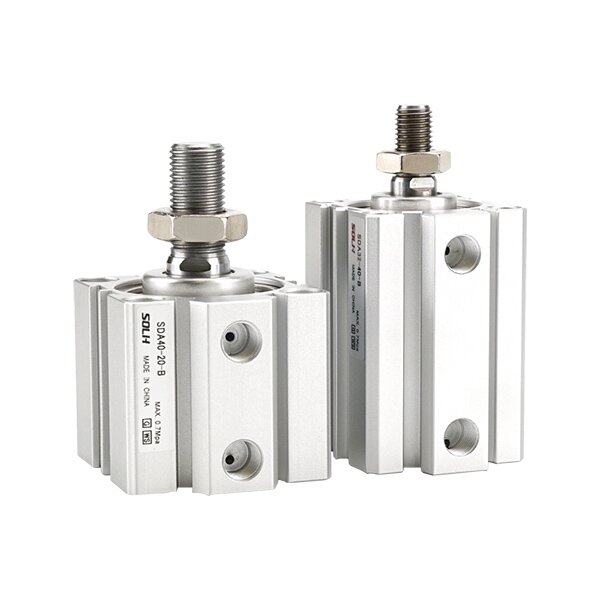

SDA मालिका अल्ट्रा-थिन कॉम्पॅक्ट वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH SDA मालिका स्क्वेअर अल्ट्रा-थिन कॉम्पॅक्ट सिलेंडर, क्लासिक इकॉनॉमिकल कॉम्पॅक्ट ॲक्ट्युएटर. मानक टाय रॉड सिलेंडरच्या शरीराची लांबी फक्त 1/2~1/3. माउंटिंग आयाम Airtac ACQ आणि SMC CQ2 मालिकेसह अदलाबदल करण्यायोग्य. 3C ऑटोमेशन, पॅकेजिंग मशिनरी आणि फिक्स्चर उपकरणांमध्ये मोठ्या प्रमाणात वापरल्या जाणाऱ्या मर्यादित इंस्टॉलेशन स्पेस अंतर्गत शॉर्ट-स्ट्रोक पुशिंग, क्लॅम्पिंग आणि पोझिशनिंगसाठी उपयुक्त.

रचना आणि मुख्य वैशिष्ट्ये

-- अल्ट्रा-थिन स्क्वेअर ॲल्युमिनियम बॉडी, जागा वाचवण्यासाठी एम्बेडेड इन्स्टॉलेशनला सपोर्ट करा;

-- हार्ड एनोडाइज्ड बॅरल, क्रोम प्लेटेड पिस्टन रॉड, पोशाख-प्रतिरोधक आणि गंजरोधक;

-- पूर्ण रूपे: दुहेरी अभिनय, सिंगल स्प्रिंग रिटर्न, ट्विन रॉड, समायोज्य स्ट्रोक, मॅग्नेट सुसज्ज आवृत्ती;

-- शॉक शोषण आणि आवाज कमी करण्यासाठी दोन्ही टोकांना अंगभूत रबर बंपर;

-- ग्रीस स्टोरेजसह कमी घर्षण द्विदिशात्मक सील, तेल-मुक्त दीर्घ सेवा आयुष्य;

-- लवचिक चुंबकीय ऑटो स्विच इंस्टॉलेशनसाठी आसपासच्या सेन्सर ग्रूव्ह्स.

मॉडेल कोडिंग नियम

1. उदाहरण: SDA20-50-S-B

-- SDA: मालिकेचे नाव; SSA=स्प्रिंग विस्तार; STA=स्प्रिंग मागे घेणे; SDAD=ट्विन रॉड; SDAJ=समायोज्य स्ट्रोक

-- 20: बोर आकार: 12/16/20/25/32/40/50/63/80/100 मिमी

-- ५०: स्ट्रोकची लांबी ५~२०० मिमी

--- एस: अंगभूत चुंबक रिंग

-- -बी: बाह्य धागा पिस्टन रॉड; रिक्त = अंतर्गत धागा

तांत्रिक तपशील

पॅरामीटर	तपशील
बोर आकार	12~100 मिमी
ऑपरेटिंग प्रेशर	दुहेरी अभिनय:0.1~1.0MPa; एकल अभिनय:0.2~1.0MPa
पुरावा दाब	1.5 एमपीए
तापमान	नॉन-चुंबक:-5~+70℃; चुंबक आवृत्ती:-5~+60℃
पिस्टन गती	दुहेरी अभिनय: 30~500mm/s; एकल अभिनय: 50 ~ 500 मिमी/से
उशी	फिक्स्ड रबर बफर (एअर कुशन पर्याय नाही)
पोर्ट थ्रेड	M5 / G1/8 / G1/4 / G3/8 / G1/2
स्नेहन	तेल मुक्त ऑपरेशन
स्ट्रोक सहनशीलता	≤100mm:±1.0mm; >100mm:±1.5mm

सैद्धांतिक जोर आणि पुल फोर्स @0.5MPa (सिंगल रॉड)

बोर (मिमी)	जोर (N)	पुल (N)	समतुल्य क्षैतिज भार (किलो)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

एका वाक्याचा सारांश

SOLH SDA किफायतशीर अल्ट्रा-थिन कॉम्पॅक्ट वायवीय सिलिंडर मुबलक प्रकारांसह, ACQ आणि CQ2 सह अदलाबदल करता येण्याजोगा, स्पेस-सेव्हिंग ऑटोमॅटिक क्लॅम्पिंग आणि पुशिंग ऍप्लिकेशन्ससाठी आदर्श कमी किमतीचा शॉर्ट-स्ट्रोक ॲक्ट्युएटर.
