ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

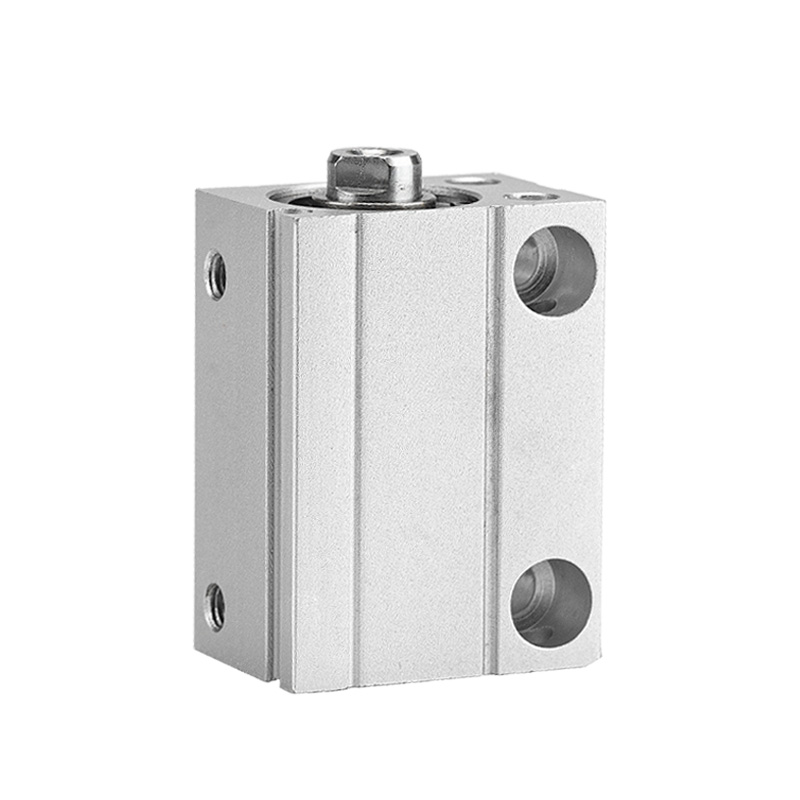

SOLH CDUJB मालिका अल्ट्रा-मिनी फ्री माउंट सिलिंडर मर्यादित इंस्टॉलेशन स्पेस असलेल्या उपकरणांसाठी डिझाइन केले आहे. मानक CU मालिकेशी तुलना करता, एकूण लांबी 64% ने कमी झाली आणि व्हॉल्यूम 70% ने कमी झाला. स्क्वेअर कॉम्पॅक्ट बॉडी ब्रॅकेटशिवाय मल्टी-सर्फेस डायरेक्ट माउंटिंगला अनुमती देते. स्थिती शोधण्यासाठी CDUJB अंगभूत चुंबकाने सुसज्ज आहे. 3C इलेक्ट्रॉनिक्स, वैद्यकीय उपकरणे आणि सेमीकंडक्टर अचूक ऑटोमेशनमध्ये मोठ्या प्रमाणावर दत्तक.
|
मॉडेल |
वैशिष्ट्ये |
अर्ज |
| CUJB |
मॅग्नेट रिंगशिवाय, सेन्सर बसत नाही |
पोझिशन फीडबॅकशिवाय कमी किमतीचा मायक्रो लाइट लोड |
| CDUJB |
अंगभूत चुंबक, CMSH/DMSH, D-M9BV स्विचेसशी सुसंगत |
स्ट्रोक स्थिती सिग्नल आवश्यक ऑटोमेशन |
| CDUJS |
स्वच्छ आवृत्ती, तांबे-मुक्त सामग्री |
वैद्यकीय उपकरण, अर्धसंवाहक स्वच्छ खोली |
-- सुपर कॉम्पॅक्ट स्क्वेअर बॉडी, दाट मांडणी आणि एम्बेडेड जिगसाठी योग्य;
-- तळाशी, बाजूला आणि शेवटच्या चेहऱ्यावर मल्टी-साइड माउंटिंग होल, कोणत्याही ओरिएंटेशनमधून स्थापित करा;
-- अंगभूत चुंबक (CDUJB), विस्तार/मागे घेण्याची स्थिती शोधण्यासाठी ड्युअल सेन्सर स्लॉट;
-- MU-S025 चुंबकीय ढाल प्लेट बारकाईने मांडलेल्या सिलेंडरसाठी परस्पर हस्तक्षेप टाळण्यासाठी पर्यायी;
-- लहान वर्कपीसचा प्रभाव कमी करण्यासाठी पर्यायी रबर एंड कुशन;
-- CDUJS तांबे-मुक्त डिझाइन स्वच्छ वातावरणासाठी धातूचा वर्षाव टाळते.

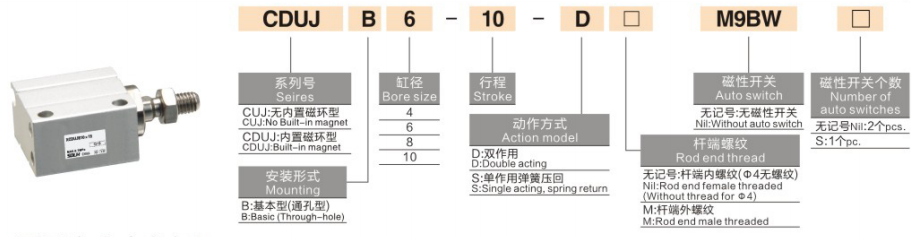

1. उदाहरण: CDUJB8×15D-M
-- CDUJB: मालिका कोड (C = अंगभूत चुंबक; CUJB = नॉन-चुंबक)
-- 8: बोर आकार (मिमी): 4,6,8,10,12,16,20
-- 15: स्ट्रोक लांबी (मिमी)
-- डी: दुहेरी अभिनय; एस: सिंगल एक्टिंग स्प्रिंग रिटर्न
-- एम: बाह्य धागा रॉड; चिन्ह नाही = अंतर्गत धागा; रॉड थ्रेडशिवाय φ4/φ6
|
पॅरामीटर |
तपशील |
| बोर आकार |
4,6,8,10,12,16,20 मिमी |
| मानक स्ट्रोक |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| अभिनय प्रकार |
डबल ॲक्टिंग (मुख्य), सिंगल ॲक्टिंग स्प्रिंग रिटर्न |
| ऑपरेटिंग प्रेशर |
दुहेरी अभिनय:0.15~0.7MPa (φ4/φ6);0.1~0.7MPa (≥φ8); एकल अभिनय:0.35~0.7MPa (φ4) |
| पुरावा दाब |
1.0 MPa |
| तापमान श्रेणी |
नॉन-चुंबक: -10~70℃; चुंबक आवृत्ती: -10~60℃ |
| पिस्टन गती |
50~500 मिमी/से |
| उशी |
कुशन/रबर बफर पर्यायी नाही |
| पोर्ट थ्रेड |
M3×0.5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| स्नेहन |
तेल मुक्त ऑपरेशन |
| स्ट्रोक सहनशीलता |
±0.5 मिमी |
|
बोर (मिमी) |
क्षेत्रफळ (मिमी²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ ठराविक अनुप्रयोग
-- 3C इलेक्ट्रॉनिक्स मायक्रो जिग, चिप वाहतूक, कनेक्टर घालणे;
-- वैद्यकीय उपकरणे नमुना प्रक्रिया, सूक्ष्म पुशिंग यंत्रणा;
-- सेमीकंडक्टर वेफर पोजीशनिंग, क्लीन रूम मिनिएचर ॲक्ट्युएटर;
-- ऑटोमेशन स्टॉपर, शॉर्ट स्ट्रोक क्लॅम्पिंग आणि पोझिशनिंग.
⚠️ निवड स्मरणपत्रे
-- हेवी साइड ऑफसेट लोडसाठी योग्य नाही; पार्श्व बल अस्तित्वात असल्यास मार्गदर्शक जोडा.
-- शेजारी एकापेक्षा जास्त सिलिंडर स्थापित केल्यावर चुंबकीय शील्ड प्लेट आवश्यक आहे.
SOLH CDUJB अल्ट्रा कॉम्पॅक्ट फ्री माउंट न्यूमॅटिक सिलेंडर मल्टी-डायरेक्शन ब्रॅकेटलेस इन्स्टॉलेशन, 3C, वैद्यकीय आणि सेमीकंडक्टर उद्योगांमध्ये मर्यादित-स्पेस प्रिसिजन ऑटोमेशनसाठी आदर्श सूक्ष्म रेखीय ॲक्ट्युएटर सक्षम करते.
