ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

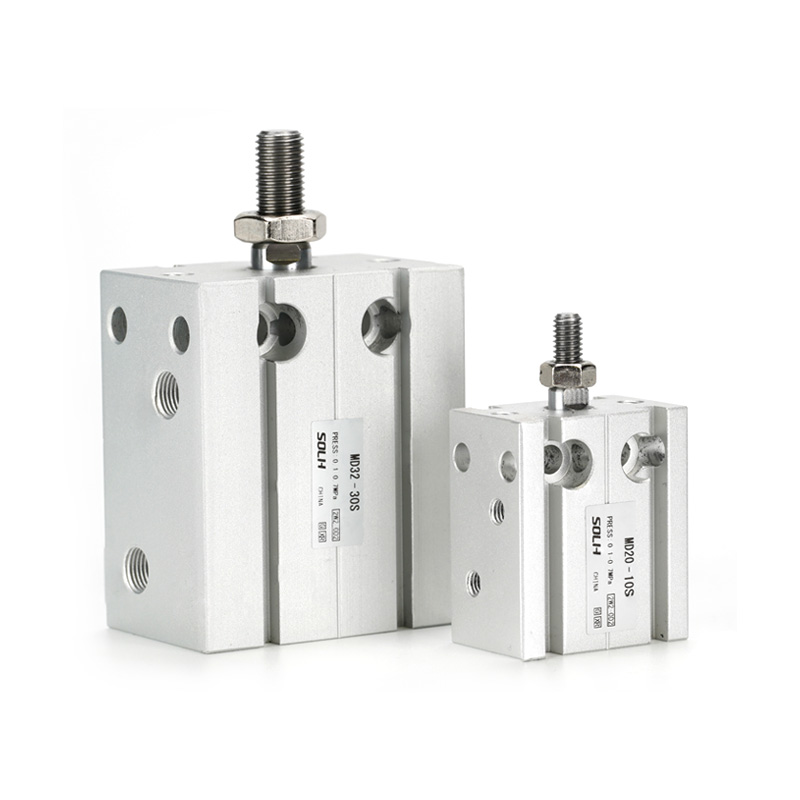

SOLH MD मालिका पूर्ण-वर्तुळ माउंटिंग होल, अल्ट्रा-थिन ब्लॉक आकार आणि अनियंत्रित-कोन स्थापना क्षमता असलेले मानक मल्टी-पोझिशन फ्री माउंटिंग लघु सिलेंडर आहे. अरुंद मर्यादित उपकरणे जागा, उच्च-घनता मांडणी आणि लाइट-लोड इंटरमिटंट इजेक्शन आणि पोझिशनिंग वर्कस्टेशनसाठी डिझाइन केलेले.
5 पूर्ण सब-मॉडेल सिंगल/डबल रॉड, सिंगल/डबल ॲक्टिंग, फिक्स्ड/ॲडजस्टेबल स्ट्रोक डिमांड कव्हर करतात:
-- MD: सिंगल रॉड दुहेरी अभिनय (मानक सार्वत्रिक प्रकार)
-- एमएसडी: सिंगल रॉड सिंगल एक्टिंग (स्प्रिंग आउट आउट)
-- MTD: सिंगल रॉड सिंगल एक्टिंग (स्प्रिंग रिट्रॅक्ट इन)
-- MDD: डबल रॉड दुहेरी अभिनय (अँटी-टॉर्शन नो रोटेशन)
-- MDJ: मागील समायोज्य स्ट्रोकसह डबल रॉड दुहेरी अभिनय
|
पॅरामीटर आयटम |
संपूर्ण तपशील तपशील |
| मानक बोर आकार (मिमी) |
6, 10, 16, 20, 25, 32 |
| मानक स्ट्रोक लांबी (मिमी) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| ऑपरेशन मोड |
दुहेरी अभिनय: MD / MDD / MDJ सिंगल अभिनय: MSD / MTD |
| ऑपरेटिंग प्रेशर रेंज |
दुहेरी अभिनय: 0.1 ~ 1.0 MPa/ एकल अभिनय: 0.2 ~ 1.0 MPa |
| बर्स्ट प्रूफ चाचणी दाब |
1.5 एमपीए |
| सभोवतालचे ऑपरेटिंग तापमान |
-20℃ ~ +70℃ (एअर पाइपलाइनमध्ये बर्फ नाही) |
| पिस्टन गती श्रेणी |
दुहेरी अभिनय: 30 ~ 500 mm/s एकल अभिनय: 50 ~ 500 mm/s |
| एअर पोर्ट धागा |
बोर 6/10: M5×0.8 बोर 16/20/25/32: PT1/8 |
| चुंबकीय रिंग पर्याय |
S प्रत्यय = अंगभूत स्थायी चुंबक, CMSH/DMSH चुंबकीय स्थिती स्विचेसशी सुसंगत |
1. पूर्ण 6-दिशा मल्टी-पोझिशन माउंटिंग
-- सिलिंडर बॉडीच्या समोर, मागील, डावीकडे, उजवीकडे, वरच्या आणि खालच्या बाजूस एकसमान टॅप केलेले छिद्र; कोणत्याही विमानात आणि कोणत्याही कोनात निश्चित केले जाऊ शकते. एकापेक्षा जास्त सिलेंडर्स शेजारी-शेजारी समांतर व्यवस्था कॅबिनेट जागेचा जास्तीत जास्त वापर करते.
2. अल्ट्रा-पातळ ब्लॉक हलके शरीर
-- 30%~50% पातळ भिंतीची जाडी स्टँडर्ड राउंड बॉडी सिलेंडर्सपेक्षा, डाय-कास्ट लाइटवेट ॲल्युमिनियम ॲलॉय मेन बॉडी लहान मेकॅनिझम डिझाइनसाठी.
3. सेल्फ-लुब्रिकेटिंग पिस्टन रॉड बेअरिंग
-- पिस्टन रॉडवर इंटिग्रेटेड लो-फ्रिक्शन सेल्फ-लुब्रिकेटिंग बुशिंग, ऑइल-फ्री ऑपरेशन, दीर्घ सेवा आयुष्य आणि स्थिर गुळगुळीत हालचाल.
4. मानक चुंबकीय स्विच माउंटिंग ग्रूव्ह्स
-- सिलेंडर बॉडीच्या दोन्ही बाजूंना समर्पित ट्रॅपेझॉइडल स्लाइड ग्रूव्ह्स; चुंबकीय रीड स्विचचे सुलभ असेंब्ली, वेगळे करणे आणि पोझिशन शिफ्टिंग अतिरिक्त ब्रॅकेटशिवाय.
5. अंगभूत फ्रंट रबर बफर पॅड
-- रॉड एंडवर इंटिग्रेटेड बफर प्रभाव कंपन शोषून घेते, ऑपरेटिंग आवाज कमी करते आणि लहान फिक्स्चर आणि वर्कपीसचे संरक्षण करते.
6. विस्तारण्यायोग्य डबल रॉड आणि समायोज्य स्ट्रोक प्रकार
-- MDD डबल रॉड: मजबूत अँटी-टॉर्शन कामगिरी, शून्य रोटरी विक्षेपण, साइड लोड अंतर्गत स्थिर रेखीय मार्गदर्शक
-- MDJ समायोज्य स्ट्रोक: स्ट्रोक मर्यादा समायोजनासाठी रियर फाइन-ट्यूनिंग स्क्रू, व्हेरिएबल पोझिशनिंग लांबीच्या आवश्यकतांसाठी लवचिक

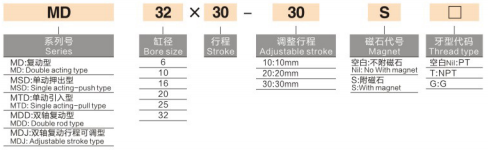

1. मॉडेल 1: मानक सिंगल रॉड डबल ॲक्टिंग MD16×30S
-- MD = मालिका कोड, सिंगल रॉड डबल ॲक्टिंग कॉम्पॅक्ट सिलेंडर
-- 16 = बोर व्यास (मिमी)
-- 30 = मूलभूत स्ट्रोक लांबी (मिमी)
-- S = अंगभूत चुंबकीय रिंग (रिक्त = चुंबक नाही)
2.मॉडेल 2: समायोज्य डबल रॉड MDJ20×20-10S
-- MDJ = मागील स्ट्रोक समायोजनासह डबल रॉड दुहेरी अभिनय
-- 20 = बोर आकार (मिमी)
-- 20 = फिक्स्ड बेस स्ट्रोक
-- 10 = समायोज्य अतिरिक्त स्ट्रोक (एकूण प्रवास = 20 + 10 = 30 मिमी)
-- S = अंगभूत चुंबकीय रिंग पर्यायी प्रत्यय
| बोर (मिमी) |
पिस्टन क्षेत्र (मिमी²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. मुख्य निवड निर्णय नियम
-- स्पेस निर्बंध प्राधान्य: अरुंद स्थापना पोकळी, दाट मांडणी, मल्टी-एंगल माउंटिंग मागणी → एमडी मालिका ब्लॉक कॉम्पॅक्ट सिलेंडर निवडा
-- लोड कंडिशन स्क्रीनिंग: साइड डिफ्लेक्शनशिवाय शुद्ध अक्षीय प्रकाश लोड → स्टँडर्ड एमडी सिंगल रॉड; साइड टॉर्शन / ऑफसेट साइड लोड अस्तित्वात आहे → MDD डबल रॉड अँटी-रोटेशन मॉडेल
-- स्ट्रोक ऍडजस्टमेंट मागणी: व्हेरिएबल पोझिशनिंग ट्रॅव्हलला बारीक मर्यादा आवश्यक आहे → MDJ ऍडजस्टेबल स्ट्रोक डबल रॉड व्हेरिएंट
-- पोझिशन सिग्नल फीडबॅक: PLC स्ट्रोक शोधण्यासाठी CMSH/DMSH चुंबकीय स्विचसह S प्रत्यय जोडा
2. ठराविक औद्योगिक अनुप्रयोग परिस्थिती
--3C आणि सेमीकंडक्टर ऑटोमेशन: मिनी फिक्स्चर क्लॅम्पिंग, मटेरियल पुशिंग, कॉम्पोनंट क्रिमिंग, अचूक पोझिशनिंग स्टेशन
-- सामान्य स्वयंचलित उपकरणे: वर्कपीस अवरोधित करणे, स्टेशन स्विचिंग, लहान रेखीय परस्परसंवादी यंत्रणा
-- होम अप्लायन्स आणि हार्डवेअर असेंब्ली: छोटा भाग प्रेस-फिट, स्नॅप फास्टनिंग, मायक्रो ग्लू डिस्पेंसिंग
-- पॅकेजिंग आणि फूड मशिनरी: लाइट-लोड मटेरियल कन्व्हेयिंग, प्रॉडक्ट क्लॅम्पिंग, ऑटोमॅटिक सॉर्टिंग सेपरेशन
SOLH MD मल्टी-डायरेक्शन फ्री माउंट कॉम्पॅक्ट सिलेंडर सिंगल/डबल रॉड, सिंगल/डबल ॲक्टिंग आणि ॲडजस्टेबल स्ट्रोक MDJ व्हेरियंटसह फुल 6-साइड माउंटिंग होल, बिल्ट-इन बफर आणि पर्यायी चुंबकीय रिंग, लाइट-लोड क्लॅम्पिंगसाठी अत्यंत पातळ हलके डिझाइन, सेमीकॉन, सेमीकॉन, सेमीकन, इजेक्टिंग आणि सेमी-कॅम्पिंगसाठी आदर्श आहे. ऑटोमेशन उपकरणे.
