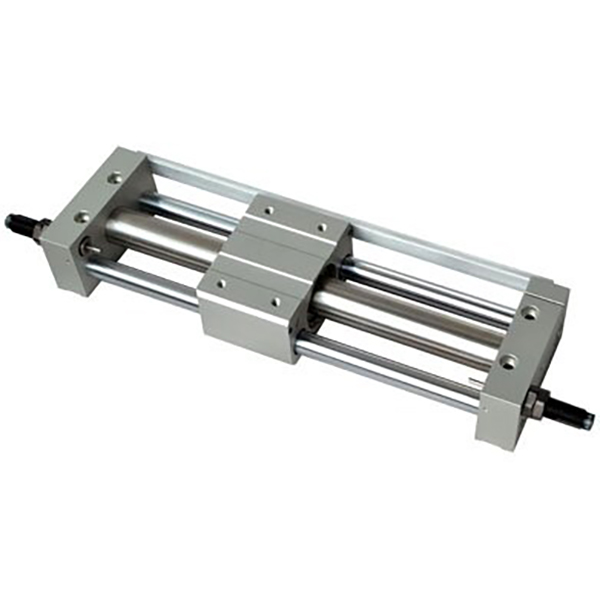

SOLH RM मालिका चुंबकीय कपलिंग रॉडलेस सिलिंडर Airtac समकक्षांसह अदलाबदल करता येण्याजोगे डिझाइन केले आहे. हे गैर-संपर्क चुंबकीय सिंक्रोनस ड्राइव्ह आणि शून्य गळती आणि धूळ-मुक्त ऑपरेशनसाठी पूर्णपणे बंद बॅरल संरचना स्वीकारते, जे इलेक्ट्रॉनिक्स, वैद्यकीय आणि खाद्य उद्योगांच्या तेल-मुक्त स्वच्छ वातावरणासाठी योग्य आहे. बोअरचा आकार φ10 ते φ40 mm पर्यंत असतो आणि जास्तीत जास्त 2000 mm स्ट्रोक असतो, ते -20℃~70℃ च्या विस्तृत औद्योगिक तापमान श्रेणीमध्ये कार्यरत असतात आणि किमान स्टार्टअप प्रेशर 0.15 MPa असते. चार संरचनात्मक रूपे उपलब्ध आहेत: अंगभूत मार्गदर्शकांशिवाय आरएमएस मूलभूत प्रकार ज्यासाठी सर्वात कमी खर्चासह बाह्य रेल आणि एंड ब्रॅकेट आवश्यक आहेत; सुलभ स्थापनेसाठी अतिरिक्त मार्गदर्शकांशिवाय सामान्य पार्श्व भारांना प्रतिकार करण्यासाठी ड्युअल मार्गदर्शक रॉड्स आणि स्लाइडिंग बेअरिंगसह एकत्रित केलेले RMT मानक प्रकार; विस्तारित उच्च-परिशुद्धता मार्गदर्शक रॉडसह RMTL अचूक आवृत्ती ±0.1mm पुनरावृत्ती स्थिती अचूकता प्राप्त करते; स्वतंत्र लोड बेअरिंगसाठी मजबूत अँटी-डिफ्लेक्शन क्षमतेसह RMH हेवी-ड्यूटी प्रबलित स्लाइड प्रकार. स्टँडर्ड ड्युअल-एंड रबर बफर, 500 mm/s पर्यंत स्थिर हालचाल करण्यासाठी पर्यायी समायोज्य बफर आणि बाह्य हायड्रॉलिक बफरसह सुसज्ज आहेत. पोझिशन सिग्नल फीडबॅकसाठी पर्यायी चुंबकीय स्विच किट D-M9 सेन्सरशी जुळतात. अंगभूत मार्गदर्शक संरचना बाह्य रेखीय मार्गदर्शकांच्या अतिरिक्त खरेदी आणि असेंबली खर्चात कपात करतात. हे SMC CY1 आणि CY3 मालिका विरुद्ध उत्कृष्ट किमतीचे कार्यप्रदर्शन देते, मध्यम-बजेट स्वयंचलित उत्पादन लाईनवर पारंपारिक टाय रॉड सिलिंडरचे लांब-अंतराचे साहित्य पोहोचवणे, संरक्षणात्मक दरवाजाचे कार्य आणि जागा-बचत रेट्रोफिटिंगमध्ये मोठ्या प्रमाणावर वापरले जाते.

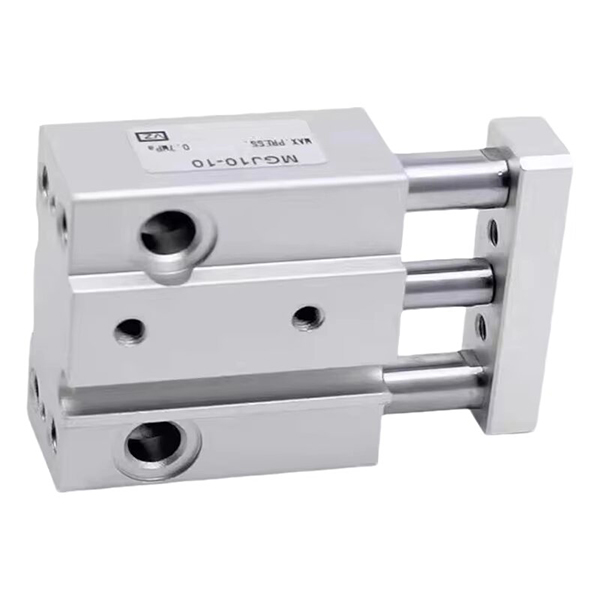

SOLH MGJ अल्ट्रा-कॉम्पॅक्ट मिनी मार्गदर्शक रॉड सिलिंडर SMC मानक उत्पादनांसह पूर्णपणे बदलण्यायोग्य आहे, केवळ लघु ऑटोमेशनसाठी विकसित केले आहे. हे फक्त 5 मिमी ते 20 मिमी पर्यंत अल्ट्रा-शॉर्ट स्ट्रोकसह φ6 मिमी आणि φ10 मिमी आकाराचे दोन लहान बोर पुरवते. अंगभूत ड्युअल गाईड रॉड्स आणि इंटिग्रेटेड गाईड फ्रेम ±0.1° च्या आत अल्ट्रा-अचूक अँटी-रोटेशन परफॉर्मन्स देतात, क्लॅम्पिंग आणि सूक्ष्म घटक एकत्र करताना कोनीय विस्थापन रोखतात. MGJ6-5 मॉडेलसाठी अत्यंत हलक्या वजनाच्या संरचनेचे वजन केवळ 27.3 ग्रॅम आहे. ड्युअल माउंटिंग पृष्ठभाग (तळाशी आणि मागील बाजू) आणि सिंगल-साइड सेंट्रलाइज्ड पाइपिंग आणि वायरिंग दाट मल्टी-सिलेंडर व्यवस्थेसाठी व्यवस्थित मांडणी सुलभ करतात. ड्युअल-एंड रबर बफरसह ऑइल-फ्री मेंटेनन्स-फ्री स्ट्रक्चर स्वीकारणे, ते -10℃~60℃ मध्ये स्थिर उच्च-फ्रिक्वेंसी रेसिप्रोकेशनला समर्थन देते. अचूक इलेक्ट्रॉनिक घटक क्लॅम्पिंग, पीसीबी पोझिशनिंग, वैद्यकीय उपकरणांचे सूक्ष्म झडप कार्य, सॅम्पलिंग सुई उचलणे, सेमीकंडक्टर क्लीन वर्कशॉप्समध्ये सूक्ष्म विस्थापन समायोजन आणि ऑप्टिकल लेन्सचे सूक्ष्म ट्यूनिंगमध्ये व्यापकपणे लागू केले जाते. मानक MGP कॉम्पॅक्ट सिलिंडरच्या तुलनेत, यात कमालीची कमी झालेली एकूण परिमाणे, उत्तम प्रकारे समाधानकारक मायक्रो थ्रस्ट, मर्यादित इंस्टॉलेशन स्पेस आणि सूक्ष्म ऑटोमेशनच्या उच्च-परिशुद्धता अँटी-रोटेशन पोझिशनिंग मागण्या आहेत.

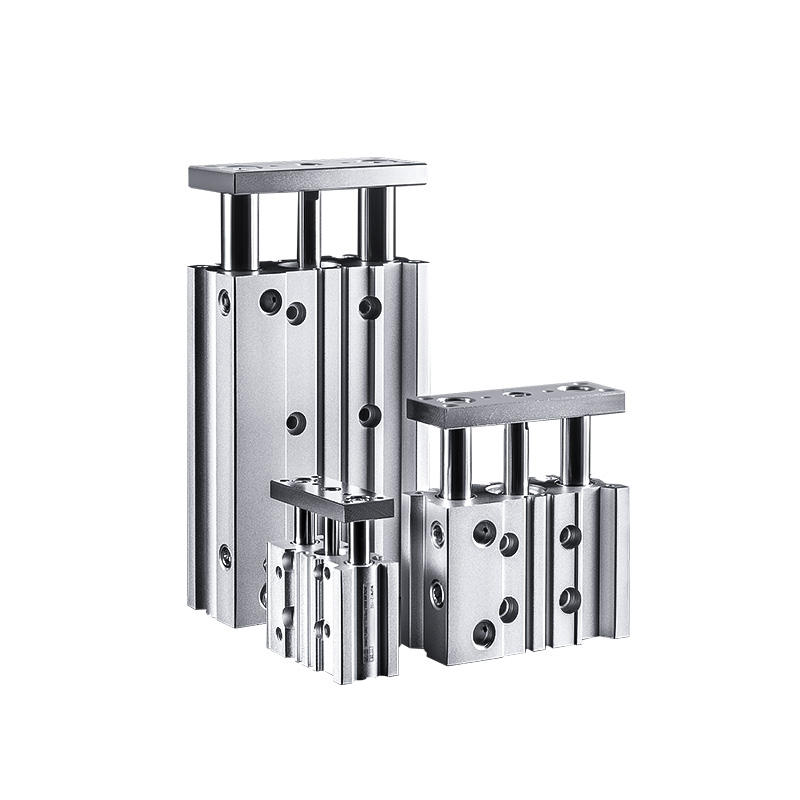

SOLH MGP मालिका पातळ कॉम्पॅक्ट गाईड रॉड सिलिंडर हे अस्सल SMC उत्पादनांसोबत डायमेन्शनली अदलाबदल करण्यायोग्य आहे. हे सिलिंडर बॅरल, ड्युअल गाईड रॉड्स आणि अंगभूत टॉर्शन रेझिस्टन्स आणि बाह्य मार्गदर्शक ॲक्सेसरीजशिवाय शक्तिशाली पार्श्व लोड क्षमता असलेल्या अचूक बियरिंग्सची एकात्मिक रचना स्वीकारते. त्याची सपाट सडपातळ रचना पारंपारिक सिलेंडरच्या तुलनेत 17% ~ 24% वजन कमी करते, दाबणे, पोझिशनिंग, लिफ्टिंग आणि वर्कपीस ट्रान्सफर यांसारख्या कॉम्पॅक्ट ऑटोमेशन ऑपरेशनसाठी अगदी योग्य आहे. बेअरिंग्सद्वारे वर्गीकृत केलेले तीन उप-प्रकार विविध कामकाजाच्या परिस्थितींचा समावेश करतात: मेटल स्लाइडिंग बुशिंगसह MGPM मध्ये उत्कृष्ट पोशाख प्रतिरोध आणि जड पार्श्व भार आणि धूळयुक्त कमी-स्पीड चक्रीय कामासाठी धूळरोधक कार्यप्रदर्शन वैशिष्ट्ये आहेत; एमजीपीएल बॉल बुशिंग्स अति-कमी घर्षण आणि उच्च-वेगवान वारंवार आवर्तनासाठी सहज गती देतात; MGPA शून्य-क्लिअरन्स उच्च-परिशुद्धता बॉल बेअरिंग्स अचूक फिटिंग आणि कॅलिब्रेशनसाठी ±0.01 मिमी पर्यंत अँटी-रोटेशन अचूकता प्राप्त करतात. 5~300 मिमीच्या मानक स्ट्रोकसह बोर आकार φ12 ते 100 मिमी पर्यंत असतो. स्टँडर्ड ड्युअल-एंड रबर बफर सुसज्ज आहेत, तर AZ एअर कुशन बफर हे हाय-स्पीड हेवी-ड्युटी हालचाली दरम्यान तीव्र प्रभाव शोषण्यासाठी 20 मिमी वरील बोअरसाठी पर्यायी आहेत. बिल्ट-इन स्लॉट्स नीटनेटके वायरिंगसाठी अतिरिक्त कंस शिवाय D-M9, A93 चुंबकीय स्विचच्या थेट स्थापनेला समर्थन देतात. ऑपरेटिंग प्रेशर 0.12 MPa ते 1.0 MPa पर्यंत असते आणि किमान 0.1 MPa चा दाब -10℃~60℃ च्या वातावरणीय तापमानात असतो. इलेक्ट्रॉनिक पीसीबी पोझिशनिंग आणि प्रेसिंग, इन्स्पेक्शन जिग लिफ्टिंग, पॅकेजिंग फीडिंग आणि सामान्य ऑटोमेशन लिमिटिंग क्लॅम्पिंगमध्ये व्यापकपणे तैनात केलेले, हे एक अत्यंत बहुमुखी एकात्मिक मार्गदर्शित वायवीय ॲक्ट्युएटर म्हणून कार्य करते.

SOLH MGQ मालिका अल्ट्रा-थिन इंटिग्रेटेड गाईड रॉड सिलिंडर मूळ SMC वैशिष्ट्यांसह पूर्णपणे बदलण्यायोग्य आहे. सिलिंडर बॅरल आणि गाईड रॉड्सची एकात्मिक रचना पारंपारिक मार्गदर्शित सिलिंडरच्या तुलनेत एकूण जाडी 50% कमी करते ज्यामुळे इंस्टॉलेशनची जागा मोठ्या प्रमाणात वाचते. यात बोर आकार φ12~100 mm आणि मानक स्ट्रोक 25~250 mm, दोन कॉन्फिगरेशनमध्ये ऑफर केले जातात: MGQM कार्बन अलॉय स्लाईड बेअरिंग्ज आणि MGQL उच्च-परिशुद्धता बॉल बेअरिंग्स. सममितीय ड्युअल गाईड रॉडची रचना पार्श्व भार, विक्षेपण आणि टॉर्शनला उत्कृष्ट प्रतिकार देते. MGQL बॉल बेअरिंग आवृत्ती ±0.04°~±0.08° ची अँटी-रोटेशन अचूकता प्राप्त करते, तर MGQM स्लाइड बेअरिंग प्रकार उत्कृष्ट पोशाख प्रतिरोध, डस्टप्रूफ कार्यक्षमता आणि हेवी-ड्युटी धुळीच्या परिस्थितीसाठी किमतीचे फायदे देते. मानक कॉन्फिगरेशनमध्ये अंगभूत चुंबकीय रिंग, ड्युअल-एंड रबर बफर आणि तेल-मुक्त देखभाल-मुक्त ऑपरेशन समाविष्ट आहे. पर्यायी XB6 उच्च-तापमान प्रकार 150℃ पर्यंत स्थिरपणे कार्य करतो. सिलेंडर बॉडीवर अनेक माउंटिंग होल आरक्षित आहेत; ≥32 मिमी बोअरसाठी चुंबकीय स्विच चार बाजूंनी बसवले जाऊ शकतात आणि फ्लँज/फूट ब्रॅकेट मल्टी-एंगल असेंबलीला समर्थन देतात. 0.1 MPa च्या किमान कामकाजाच्या दाबासह, कन्व्हेयर लाइन स्टॉपर पोझिशनिंग आणि लिफ्टिंग, 3C इलेक्ट्रॉनिक्समध्ये पीसीबी इजेक्शन आणि क्रिमिंग, पॅकेजिंग मशिनरीसाठी गेट ऍक्च्युएशन आणि जिग जॅकिंगसाठी ते मोठ्या प्रमाणावर वापरले जाते. हे यांत्रिक डिझाइन सुलभ करण्यासाठी स्वतंत्र सिलेंडर आणि बाह्य मार्गदर्शक असेंब्ली बदलते. स्टँडर्ड MGP आणि हेवी-ड्यूटी MGG सिरीजच्या तुलनेत, MGQ सर्वात पातळ प्रोफाइल आणि मर्यादित इंस्टॉलेशन स्पेसमध्ये उच्च-सुस्पष्टता ऑपरेशनसाठी इष्टतम कार्यप्रदर्शन प्रदान करते.

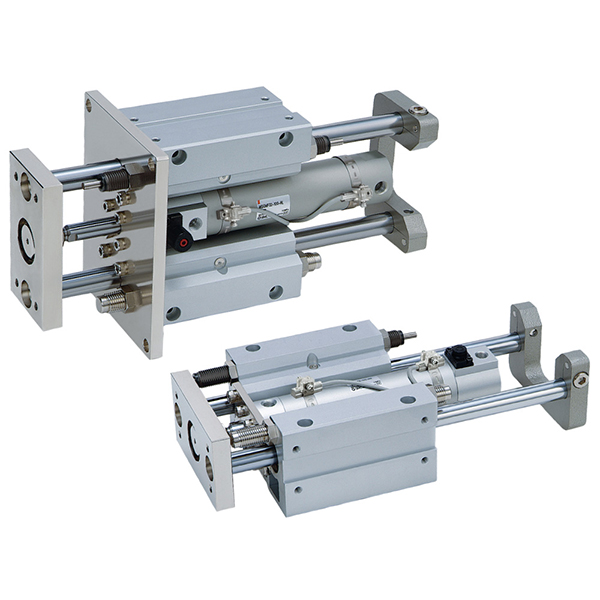

SOLH MGG मालिका हेवी-ड्युटी लाँग-स्ट्रोक गाईड रॉड सिलिंडर समतुल्य SMC हेवी-ड्यूटी सिलिंडरसह आयामी बदलण्यायोग्य आहे. गोलाकार बॅरल आणि बाहेरून व्यवस्था केलेल्या दुहेरी मोठ्या-स्पॅन मार्गदर्शक रॉडसह बांधलेले, ते सर्वोच्च संरचनात्मक कडकपणा प्रदान करते. त्याची पार्श्व भार क्षमता सामान्य मार्गदर्शित सिलेंडरच्या तिप्पट आहे, लांब स्ट्रोक अंतर्गत पिस्टन रॉड सॅगिंग टाळते आणि विक्षिप्त जड भारांखाली संरचनात्मक विक्षेपण टाळते. दोन आवृत्त्यांसह बोर आकार φ20 मिमी ते 100 मिमी पर्यंत आहे: MGGM कार्बन मिश्र धातु स्लाइडिंग बेअरिंग्ज आणि MGGL उच्च-परिशुद्धता बॉल बेअरिंग्स. कमाल मानक स्ट्रोक 1300 मिमी पर्यंत पोहोचतो, जो MGP आणि MGQ मालिकेतील स्ट्रोक मर्यादा ओलांडतो. ड्युअल-एंड बिल्ट-इन हायड्रॉलिक बफर लांब-अंतराच्या हाय-स्पीड ऑपरेशन दरम्यान निर्माण होणारी प्रचंड प्रभाव ऊर्जा शोषून घेण्यासाठी मानक म्हणून येतात, प्रभावीपणे आवाज कमी करतात आणि उपकरणांचे संरक्षण करतात. MGGM स्लाइडिंग बेअरिंग्समध्ये हेवी-ड्यूटी धुळीच्या वातावरणासाठी उत्कृष्ट पोशाख आणि शॉक प्रतिरोध आणि गहन कन्व्हेयर लाइन स्टॉपिंग वैशिष्ट्य आहे; MGGL बॉल बेअरिंग्स ±0.02° पर्यंत टॉप अँटी-रोटेशन अचूकतेसह अल्ट्रा-लो घर्षण आणि गुळगुळीत हालचाल अनुभवतात, उच्च-सुस्पष्टता लाँग-स्ट्रोक पोझिशनिंग आणि हाय-स्पीड चक्रीय गतीसाठी आदर्श. स्प्लिट मॉड्युलर डिझाइन कमी किमतीच्या देखभालीसाठी वेगळे वेगळे करणे आणि सिलेंडर बॅरल आणि मार्गदर्शक असेंबली बदलणे सक्षम करते. उपलब्ध माउंटिंग फॉर्ममध्ये मूलभूत पृष्ठभाग माउंटिंग आणि फ्रंट फ्लँज इन्स्टॉलेशन समाविष्ट आहे; पर्यायी अतिरिक्त जे-प्रकार स्ट्रोक समायोजन (0~50 मिमी समायोजन श्रेणी) आणि XB6 उच्च-तापमान प्रकार -10℃ आणि 150℃ दरम्यान स्थिरपणे कार्य करते. अंगभूत चुंबकीय रिंग मानक आहेत, लवचिक चुंबकीय स्विच फिटिंगसाठी बहु-दिशात्मक खोबणी आहेत. 1000 mm/s पर्यंत जास्तीत जास्त धावण्याच्या गतीसह ऑपरेटिंग प्रेशर 0.1~1.0 MPa आहे. व्हर्टिकल लिफ्टिंग प्लॅटफॉर्म, हेवी पॅलेट लाँग-डिस्टन्स ट्रान्सफर, हेवी-ड्यूटी स्टॉपर पोझिशनिंग आणि मोठ्या जिग इजेक्शनवर मोठ्या प्रमाणावर लागू केले जाते, ते यांत्रिक डिझाइन सुलभ करण्यासाठी सामान्य सिलिंडरचे एकत्रित सोल्यूशन आणि स्वतंत्र हेवी मार्गदर्शक पोस्ट्स बदलते, हेवी-लोड आणि हाय-ॲक्ट ॲप्लिकेशन, ऑटोमॅटिक ॲप्लिकेशनसाठी पसंतीचे वायवीय ॲक्ट्युएटर म्हणून काम करते.

SOLH MGF लो-प्रोफाइल मार्गदर्शक टेबल सिलिंडर SMC समकक्षांशी पूर्णपणे बदलण्यायोग्य आहे. एकात्मिक मोठ्या व्यासाच्या एकाग्र मार्गदर्शक स्लीव्हसह डिझाइन केलेले, ते पारंपारिक ड्युअल मार्गदर्शक रॉड सिलिंडरची दिशात्मक मर्यादा तोडते आणि विक्षिप्त भारांविरुद्ध एकसमान 360° अँटी-डिफ्लेक्शन कार्यप्रदर्शन प्रदान करते. अल्ट्रा-फ्लॅट कॉम्पॅक्ट लेआउटसाठी MGQ मालिकेच्या तुलनेत त्याची एकूण स्थापना उंची 15% ~ 20% ने कमी केली आहे. उपलब्ध बोर आकार: φ40, φ63, φ100 मिमी मानक शॉर्ट स्ट्रोकसह 30 मिमी ते 100 मिमी, शॉर्ट-स्ट्रोक हेवी-ड्यूटी ऑपरेशनसाठी ऑप्टिमाइझ केलेले. अंगभूत अँटी-रोटेशन पिन φ100 मॉडेलसाठी 409 N·m पर्यंत अत्यंत उच्च स्वीकार्य टॉर्क प्रदान करतात, ±0.05° च्या पीक अँटी-रोटेशन अचूकतेसह, जॅमिंग किंवा विस्थापन न करता सर्व दिशांनी विक्षिप्त शक्ती अंतर्गत स्थिर असतात. द्वि-दिशात्मक शीर्ष-आणि-तळ माउंटिंग समर्थित आहे; शरीराच्या तीन बाजूंवरील टी-स्लॉट्स चार बाजूंनी चुंबकीय स्विच इन्स्टॉलेशन सक्षम करतात. मानक ड्युअल-एंड रबर बफर आणि तेल-मुक्त देखभाल-मुक्त ऑपरेशन सुसज्ज आहेत. 10- प्रीफिक्स्ड लो-डस्ट क्लीन आवृत्ती सेमीकंडक्टर, 3C इलेक्ट्रॉनिक्स आणि वैद्यकीय कार्यशाळेच्या कठोर आवश्यकता पूर्ण करते. पारंपारिक संरचनांपेक्षा सुमारे 15% हलके, हे वर्कपीस जॅकिंग, जिग इजेक्शन, स्टेशन इंडेक्सिंग फ्लिपिंग आणि शॉर्ट-डिस्टन्स हेवी-ड्यूटी पुशिंगसाठी व्यापकपणे तैनात केले जाते, आदर्श कॉम्पॅक्ट न्यूमॅटिक ॲक्ट्युएटर असून मर्यादित स्थापना जागेत सर्व दिशात्मक विरोधी विक्षेपण आणि उच्च टॉर्क क्षमता आवश्यक आहे.

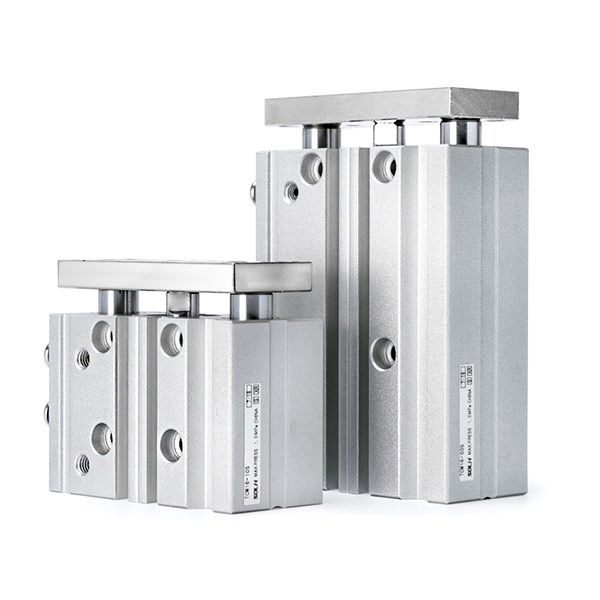

SOLH TC मालिका ट्रायएक्सियल मार्गदर्शक रॉड सिलेंडर हे SMC MGP मालिकेसाठी थेट ड्रॉप-इन बदली आहे. हे दोन मार्गदर्शक रॉड्स आणि मध्यवर्ती पिस्टन रॉड असलेली एकात्मिक तीन-अक्ष रचना स्वीकारते, ज्यामध्ये अति-उच्च कडकपणा आहे. त्याची टॉर्शन रेझिस्टन्स आणि लॅटरल लोड क्षमता पारंपारिक ड्युअल-गाइड रॉड सिलिंडरपेक्षा दुप्पट आहे, प्रभावीपणे विक्षेपण आणि पोझिशनल ऑफसेट रोखते. उपलब्ध बोर आकार φ6 mm ते 100 mm दोन कोर प्रकारांसह: TCL प्रिसिजन बॉल बेअरिंग प्रकार उच्च-फ्रिक्वेंसी लिफ्टिंग आणि अचूक पोझिशनिंगसाठी अल्ट्रा-लो घर्षण आणि गुळगुळीत गती प्रदान करतो; TCM ब्रास ॲलॉय स्लाइडिंग बेअरिंग प्रकार जड भार, धूळयुक्त वातावरण आणि कन्व्हेयर लाइन स्टॉपिंग ऑपरेशन्ससाठी उत्कृष्ट पोशाख प्रतिरोध आणि प्रभाव प्रतिरोधकतेचा अभिमान बाळगतो. मानक स्ट्रोक 5 मिमी ते 500 मिमी पर्यंत व्यापतात. पर्यायी कॉन्फिगरेशनमध्ये J-प्रकार स्ट्रोक समायोजन (कमाल 50 mm समायोज्य श्रेणी) आणि -T उच्च-तापमान आवृत्ती -20℃ ते 120℃ पर्यंत स्थिरपणे कार्यरत असते. मानक कॉन्फिगरेशनमध्ये अंगभूत चुंबकीय रिंग, ड्युअल-एंड रबर बफर आणि तेल-मुक्त देखभाल-मुक्त ऑपरेशन समाविष्ट आहे. चुंबकीय स्विचेससाठी मल्टी-डायरेक्शनल माउंटिंग होल आणि फोर-साइड स्लॉट्स एकत्रित केले आहेत, तर वरच्या आणि बाजूला ड्युअल एअर पोर्ट्स लवचिक पाइपिंग लेआउट सक्षम करतात. फ्लँज आणि फूट ब्रॅकेट ॲक्सेसरीज बहुमुखी स्थापना अभिमुखतेस समर्थन देतात. ऑपरेटिंग प्रेशर 0.1 MPa ते 1.0 MPa पर्यंत असते आणि बेंचमार्क पोझिशनिंग होल विश्वसनीय पुनरावृत्ती अचूकता सुनिश्चित करतात. कन्व्हेयर स्टॉपर लिफ्टिंग, 3C इलेक्ट्रॉनिक्समध्ये पीसीबी हाताळणी आणि क्रिमिंग, पॅकेजिंग गेट ॲक्ट्युएशन, जिग इजेक्शन आणि विक्षिप्त लोड ड्रायव्हिंगमध्ये मोठ्या प्रमाणावर वापरले जाणारे, हे इंटिग्रेटेड ॲक्ट्युएटर वेगळ्या बाह्य मार्गदर्शक असेंब्लीची गरज दूर करते, यांत्रिक डिझाइन सुलभ करते आणि उत्कृष्ट प्री-कॉस्ट-मिनी-मिनी-स्टेशनसाठी उत्कृष्ट किमतीची कामगिरी करते. ऑटोमेशन

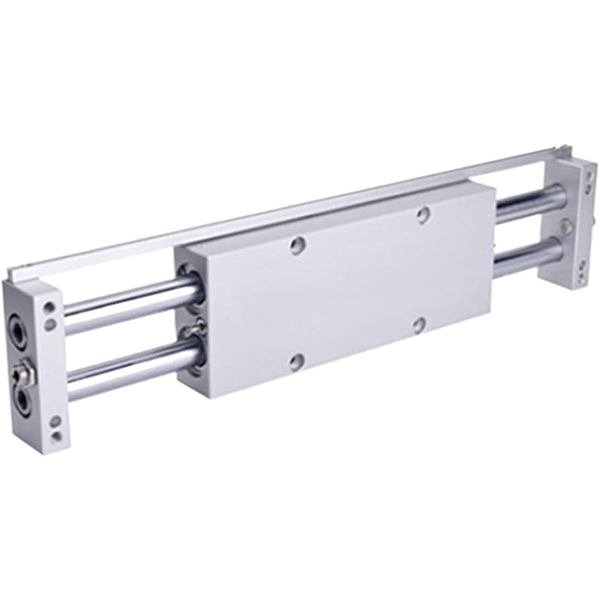

SOLH CX2 मालिका दुहेरी रॉड स्लाइड सिलिंडर SMC CX2 मानक मॉडेल्ससाठी अदलाबदल करण्यायोग्य बदलण्याचे काम करते. ड्युअल पिस्टन आणि सममितीय ड्युअल पिस्टन रॉडसह बांधलेले, ते समान बोर आकाराच्या आणि उत्कृष्ट अविभाज्य कडकपणाच्या सिंगल-रॉड सिलेंडरच्या तुलनेत दुहेरी थ्रस्ट आउटपुट देते. उपलब्ध बोर आकार φ10, 15, 25 मिमी 25 मिमी ते 200 मिमी पर्यंत मानक स्ट्रोकसह कव्हर करतात. मानक आवृत्ती स्लाइड बेअरिंग मार्गदर्शक स्वीकारते; श्रेणीसुधारित CXWM (स्लाइड बेअरिंग + हायड्रॉलिक बफर) आणि CXWL (बॉल बेअरिंग + हायड्रोलिक बफर) हे हाय-स्पीड फ्रिक्वेंट इम्पॅक्ट ॲप्लिकेशन्ससाठी कस्टमाइझ केलेले आहेत. सममितीय ड्युअल रॉड्स φ25 बोअरसाठी ±0.02° पर्यंत जास्तीत जास्त अचूकतेसह अंतर्निहित यांत्रिक अँटी-रोटेशन कार्यप्रदर्शन प्रदान करतात, पार्श्व आणि विक्षिप्त भारांविरूद्ध उत्कृष्ट प्रतिकार धारण करतात. लो-प्रोफाइल स्लिम बॉडी दोन असेंब्ली फॉर्मला सपोर्ट करते: स्थिर सिलेंडर बॉडी मुव्हिंग एंड प्लेटसह किंवा फिक्स्ड एंड प्लेट स्लाइडिंग सिलेंडर बॉडीसह. चार बाजूंनी माउंटिंग होल आणि तीन-दिशा एअर पोर्ट्स अरुंद मर्यादित जागेत लवचिक स्थापना आणि पाइपिंग सक्षम करतात. मानक ड्युअल-एंड रबर बफर आणि तेल-मुक्त देखभाल-मुक्त ऑपरेशन सुसज्ज आहेत; पर्यायी N नॉन-चुंबकीय आवृत्ती चुंबकीय-संवेदनशील प्रसंगांसाठी चुंबकीय हस्तक्षेप काढून टाकते. 3C आणि सेमीकंडक्टर उद्योगांसाठी अचूक वर्कपीस हस्तांतरण, जिग पुशिंग आणि लिफ्टिंग, कॉम्पॅक्ट उपकरणांमध्ये दाट सिलेंडर लेआउट, अन्न, वैद्यकीय आणि स्वच्छ कार्यशाळांसाठी मध्यम-लोड रेसिप्रोकेटिंग ऍक्युएशनमध्ये व्यापकपणे लागू केले जाते.

SOLH CXSJ हे क्लासिक CXS ट्विन सिलेंडर्सचे अपग्रेड केलेले अल्ट्रा-कॉम्पॅक्ट पुनरावृत्ती आहे, मूळ SMC CXS मालिकेसह अदलाबदल करण्यायोग्य आहे. इंटिग्रेटेड ड्युअल पिस्टन आणि ड्युअल गाईड रॉडसह तयार केलेले, ते ±0.1° च्या स्थिर अँटी-रोटेशन अचूकतेसह समान बोर आकारात दुप्पट थ्रस्ट प्रदान करते. त्याची एकूण परिमाणे 10% ~ 20% ने लहान केली आहेत आणि कमी वजनाने, अत्यंत अरुंद अंतर्गत उपकरणे मांडणीसाठी तयार केलेली आहे. चार उप-मॉडेल्स उपलब्ध आहेत: स्लाइड बेअरिंगसह CXSJM कमी-स्पीड सामान्य स्थितीसाठी उत्कृष्ट पोशाख प्रतिरोध आणि धूळ-प्रूफ कार्यप्रदर्शन वैशिष्ट्ये; CXSJL बॉल बेअरिंग प्रकार उच्च-फ्रिक्वेंसी हाय-स्पीड पिक-अँड-प्लेससाठी कमाल 800 mm/s गतीसह अल्ट्रा-लो घर्षण आणि गुळगुळीत हालचाल प्रदान करतो; CXSJWM/CXSJWL रॉड डिझाइनद्वारे दुहेरी द्विपक्षीय समकालिक लिफ्टिंग आणि सेंटरिंग पोझिशनिंगसाठी दोन्ही टोकांवर वर्कपीस इंस्टॉलेशन सक्षम करते. φ6 आणि φ10 बोअर अक्षीय आणि बाजूच्या पोर्टिंगला समर्थन देतात तर इतर आकार फक्त साइड पाइपिंगचा अवलंब करतात. उलट करता येण्याजोगे चुंबकीय स्विच ब्रॅकेट 4-दिशा हस्तक्षेप-मुक्त असेंबली आणि सममितीय डाव्या-उजव्या स्थापनेला समर्थन देते. ड्युअल-एंड रबर बफर मानक म्हणून येतात; प्रत्यय Z म्हणजे पोझिशन सेन्सर्ससाठी अंगभूत चुंबकीय रिंग आणि चुंबकीय नसलेल्या आवृत्त्या अँटी-चुंबकीय-हस्तक्षेप परिस्थितींसाठी उपलब्ध आहेत. पर्यायी एक्स्टेंशन लॉक P आणि रिट्रॅक्शन लॉक R हे ॲक्ट्युएटरला नेमलेल्या पोझिशनवर स्थिरपणे धरून ठेवू शकतात. 3C आणि सामान्य उत्पादन लाइन्ससाठी कॉम्पॅक्ट ऑटोमेशन उपकरणांमध्ये हलके लोड अंतर्गत पिक-अँड-प्लेस, लाइट दाबणे आणि परिशुद्धता मर्यादित स्थितीसाठी हे मोठ्या प्रमाणावर वापरले जाते.
