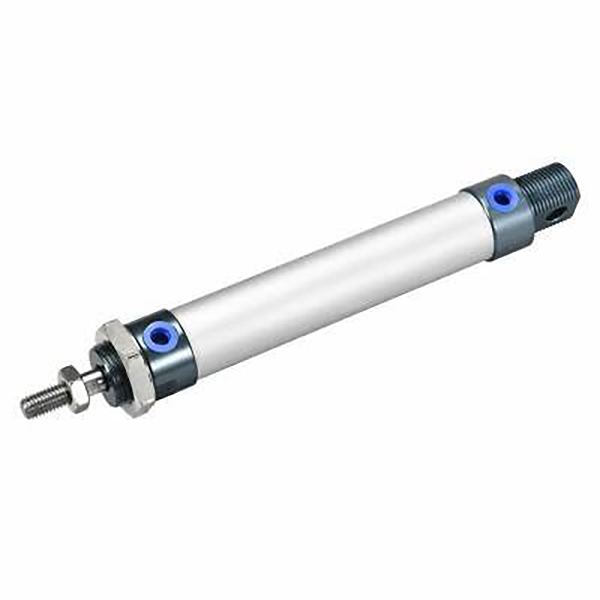

MAL मालिका ॲल्युमिनियम मिश्र धातु मिनी सिलेंडर | लाइटवेट इकॉनॉमिकल न्यूमॅटिक सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH MAL मालिका हा कमी वजनाचा किफायतशीर ॲल्युमिनियम मिश्र धातुचा मिनी वायवीय सिलिंडर आहे, जो किफायतशीर मिनी सिलेंडर सोल्यूशन म्हणून बाजारात मोठ्या प्रमाणावर ओळखला जातो. ॲनोडाइज्ड ॲल्युमिनियम ॲलॉय सिलेंडर ट्यूब आणि स्टेनलेस स्टील पिस्टन रॉडचा अवलंब करून, यात अल्ट्रा-लाइट वेट, कॉम्पॅक्ट स्ट्रक्चर आणि कमी किमतीची वैशिष्ट्ये आहेत. MA आणि CM2 मालिकेसह मजबूत सुसंगततेसह, हे इलेक्ट्रॉनिक्स, पॅकेजिंग, हलके उद्योग आणि कोरड्या कमी-धूळ कार्यरत परिस्थितींमध्ये प्रकाश-लोड, बजेट-संवेदनशील स्वयंचलित उपकरणांसाठी आदर्श आहे.

  1.1 युनिव्हर्सल स्टँडर्ड आणि उच्च अदलाबदली

     युनिफाइड माउंटिंग आयाम आणि इंटरफेस वैशिष्ट्यांसह घरगुती सार्वत्रिक औद्योगिक मानकांनुसार उत्पादित. हे मुख्य प्रवाहातील MA आणि CM2 मालिका सिलिंडरसह उत्कृष्ट संरचनात्मक आणि मितीय अदलाबदलक्षमता प्राप्त करते, शून्य-फेरफार बदली, उपकरणांचे नूतनीकरण आणि बॅच प्रमाणित असेंबलीला समर्थन देते.

  1.2 लाइटवेट मटेरियल स्ट्रक्चर

     प्रीमियम ॲनोडाइज्ड ॲल्युमिनियम ॲलॉय सिलेंडर ट्यूब आणि ॲल्युमिनियम ॲलॉय एंड कव्हर्ससह तयार केलेले, अँटी-रस्ट स्टेनलेस स्टील पिस्टन रॉडशी जुळलेले. पारंपारिक MA मालिका सिलिंडरच्या तुलनेत, MAL मालिका वजनाने 15% हलकी आणि एकूण लांबीमध्ये अंदाजे 10mm कमी आहे. हे प्रभावीपणे खर्च नियंत्रित करताना उत्कृष्ट पोर्टेबिलिटी आणि कॉम्पॅक्ट इंस्टॉलेशन कार्यप्रदर्शन देते.

  1.3 स्थिर थ्रेड लॉकिंग संरचना

     घट्ट आणि स्थिर असेंब्ली स्ट्रक्चरसह ड्युअल-एंड कव्हर थ्रेड लॉकिंग तंत्रज्ञानाचा अवलंब करणे. सुव्यवस्थित गोलाकार सरळ देखावा सोपी संपूर्ण रचना आणि सोयीस्कर दैनंदिन वेगळे करणे, देखभाल आणि डीबगिंग सुनिश्चित करते, लाइट-ड्यूटी ऑटोमेटेड उत्पादन लाइनसाठी नंतरचे ऑपरेशनल आणि देखभाल खर्च मोठ्या प्रमाणात कमी करते.

  1.4 वैविध्यपूर्ण गती आणि कार्यात्मक व्युत्पन्न

     • MAL दुहेरी अभिनय: ड्युअल-एंड एअर इनटेक रेसिप्रोकेटिंग मोशन, पारंपारिक लाइट-लोड लिनियर ऑटोमेशनसाठी सर्वात सार्वत्रिक मानक प्रकार.

     • एमएसएएल एकल अभिनय (पुश आउट): स्प्रिंग पुश-आउट स्ट्रक्चर, सुरक्षा रीसेट यंत्रणेसाठी पॉवर अयशस्वी झाल्यानंतर स्वयंचलित रॉड विस्तार.

     • MTAL एकल अभिनय (मागे खेचा): स्प्रिंग रिटर्न स्ट्रक्चर, संरक्षणात्मक स्थिती परिस्थितीसाठी पॉवर फेल्युअर नंतर स्वयंचलित रॉड मागे घेणे.

     • MALD डबल रॉड: ड्युअल-एंड आउटपुट पिस्टन रॉड, सिंक्रोनस ऑपरेशनची जाणीव आणि अचूक सिंक्रोनस ट्रांसमिशनसाठी दुप्पट प्रभावी स्ट्रोक.

     • MALJ समायोज्य स्ट्रोक: समायोज्य स्ट्रोकसह दुहेरी अभिनय डिझाइन, तंतोतंत पोझिशनिंग आणि बदलत्या कामकाजाच्या मागणीसाठी लवचिक स्ट्रोक कॅलिब्रेशनला समर्थन देते.

  1.5 लवचिक बफर आणि टिकाऊ सीलिंग प्रणाली

     मूलभूत आवाज कमी करण्यासाठी आणि प्रभाव शोषणासाठी उच्च-गुणवत्तेच्या रबर बफर पॅडसह सुसज्ज मानक; पर्यायी अपग्रेडेड एअर बफर (सी कोड) हाय-स्पीड चक्रीय ऑपरेशन दरम्यान कंपन आणि आवाज प्रभावीपणे कमी करते. बिल्ट-इन ऑइल स्टोरेज ग्रूव्हसह लो-फ्रिक्शन बायडायरेक्शनल कंपोझिट सीलचा अवलंब करून, सिलेंडरमध्ये अल्ट्रा-कमी प्रारंभिक दाब आणि स्थिर तेल-मुक्त ऑपरेशन, 5 दशलक्ष सायकलपर्यंतचे सेवा आयुष्य आहे.

  1.6 पर्यायी चुंबकीय इंडक्शन कॉन्फिगरेशन

     MAL मालिका CS1-G आणि SMC M9B मालिकेतील चुंबकीय स्विचेसशी पूर्णपणे सुसंगत, पर्यायी अंगभूत चुंबकीय रिंग (S कोड) ला सपोर्ट करते. हे रिअल-टाइम अचूक पिस्टन पोझिशन डिटेक्शन आणि इलेक्ट्रिकल सिग्नल लिंकेज, ऑटोमेटेड सायकल पोझिशनिंग आणि लाइट-ड्यूटी ऑटोमेशन उपकरणांसाठी बुद्धिमान मॉनिटरिंग मागण्या पूर्ण करते.

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1.नमुनेदार मॉडेल स्ट्रक्चर: MAL25-100S-CM-FA

 2. मानक ऑर्डर उदाहरणे

     • मानक दुहेरी अभिनय चुंबकीय मॉडेल: MAL32-75S-CM (32 मिमी बोर, 75 मिमी स्ट्रोक, गोल शेपटी, चुंबकीय रिंगसह)

     • सिंगल ॲक्टिंग स्प्रिंग रिटर्न मॉडेल: MTAL20-50S-U (20 मिमी बोर, 50 मिमी स्ट्रोक, फ्लॅट टेल, सिंगल ॲक्टिंग रीसेट)

     • डबल रॉड डबल ॲक्टिंग मॉडेल: MALD25-100S-CA (25mm बोर, 100mm स्ट्रोक, स्विंग टेल, डबल रॉड सिंक्रोनस ऑपरेशन)

3. मुख्य तांत्रिक मापदंड (मानक प्रकार)

4. 0.5MPa सैद्धांतिक जोर आणि तणाव संदर्भ चार्ट (सिंगल रॉड)

 4.1 दुहेरी अभिनय (MAL) कार्यप्रदर्शन डेटा

  4.2 एकल अभिनय (MTAL स्प्रिंग रिटर्न) कामगिरी डेटा

5. माउंटिंग फॉर्म आणि व्युत्पन्न मॉडेल

  5.1 वैविध्यपूर्ण युनिव्हर्सल माउंटिंग पद्धती

     • सीएम गोलाकार शेपटी: मानक सरळ माउंटिंग, पारंपारिक स्थिर रेखीय लाइट-लोड ऑपरेशनसाठी सर्वात सार्वत्रिक प्रकार

     • CA स्विंग टेल: स्विंग करण्यायोग्य शेपटीची रचना, दोलन, फ्लिपिंग आणि लिंकेज यांत्रिक यंत्रणेसाठी योग्य

     • यू फ्लॅट टेल: अल्ट्रा-कॉम्पॅक्ट फ्लॅट टेल डिझाइन, अल्ट्रा-पातळ आणि अरुंद इंस्टॉलेशन स्पेस लेआउटसाठी योग्य

     • एफए/एफबी फ्रंट/रीअर फ्लँज: समोर आणि मागील फ्लॅट फ्लँज फिक्सिंग, लाईट-लोड पोझिशनिंग उपकरणांसाठी स्थिर अनुलंब स्थापना

     • एलबी फूट ब्रॅकेट: अक्षीय फूट बेस फिक्सिंग, सोयीस्कर बाजूची स्थापना आणि लवचिक उपकरणे व्यवस्था

     • SDB डबल इअर ब्रॅकेट: दुहेरी बिजागर रचना, लवचिक स्विंग आणि विशेष लिंकेज कार्य परिस्थितीशी जुळवून घेत

  5.2 कोर व्युत्पन्न मालिका

     • MAL मानक दुहेरी अभिनय: सामान्य लाइट-लोड ऑटोमेशनसाठी वैकल्पिक चुंबकीय रिंगसह सार्वत्रिक हलके मॉडेल

     • MSAL/MTAL एकल अभिनय: स्प्रिंग पुश-आउट / स्प्रिंग रिटर्न प्रकार सुरक्षा रीसेट आणि संरक्षणात्मक स्थिती परिस्थितींसाठी

     • MALD डबल रॉड: ड्युअल-एंड सिंक्रोनस आउटपुट संरचना, प्रभावी स्ट्रोक दुप्पट करणे आणि ऑपरेशन स्थिरता सुधारणे

     • MALJ समायोज्य स्ट्रोक: अचूक स्थिती आणि व्हेरिएबल-स्ट्रोक प्रक्रियेच्या मागणीसाठी सानुकूल करण्यायोग्य स्ट्रोक डिझाइन

     • MALC समायोज्य उशी: सुधारित एअर बफर संरचना, वारंवार चक्रीय ऑपरेशनसाठी उच्च-गती प्रभाव आणि आवाज कमी करणे

6. MAL वि MA निवड तुलना

7. 3-चरण द्रुत निवड मार्गदर्शक

     १. बोर निवड: वास्तविक लोड वजनाच्या आधारावर योग्य बोर आकार निवडा, 50% पेक्षा जास्त सुरक्षितता मार्जिन राखून ठेवा. लाइट-लोड आणि बजेट-संवेदनशील ऑटोमेशन प्रकल्पांसाठी MAL मालिकेला प्राधान्य द्या.

     2. स्ट्रोक निवड: वास्तविक कार्यरत स्ट्रोक अधिक 10~20mm सुरक्षा मार्जिन; मानक स्ट्रोक मर्यादांचे अनुसरण करा: दुहेरी अभिनय ≤500mm, एकल अभिनय ≤150mm.

     3. कार्यात्मक कॉन्फिगरेशन: स्टँडर्ड डबल ॲक्टिंगसाठी MAL, सिंगल ॲक्टिंग स्प्रिंग रिटर्नसाठी MTAL, डबल रॉड सिंक्रोनस ऑपरेशनसाठी MALD निवडा. हाय-स्पीड ऑपरेशनसाठी (>500mm/s) MALC एअर कुशन निवडा. स्वयंचलित स्थिती शोधण्यासाठी S चुंबकीय रिंग + CS1-G/M9B स्विच सुसज्ज करा.

एका वाक्याचा सारांश

     SOLH MAL मालिकेतील हलक्या वजनाच्या ॲल्युमिनियम मिश्र धातुच्या मिनी सिलेंडरमध्ये अल्ट्रा-लाइट कॉम्पॅक्ट रचना, अल्ट्रा-कमी किमतीचे आणि वैविध्यपूर्ण कार्यात्मक पर्याय आहेत, जे हलके-लोड, कोरडे-वातावरण आणि बजेट-मर्यादित लहान स्वयंचलित उपकरणांसाठी सर्वात किफायतशीर वायवीय उपाय म्हणून काम करतात.
