ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

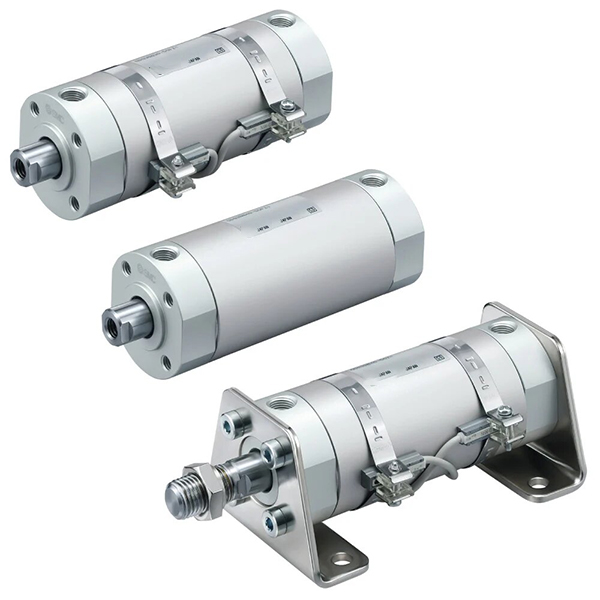

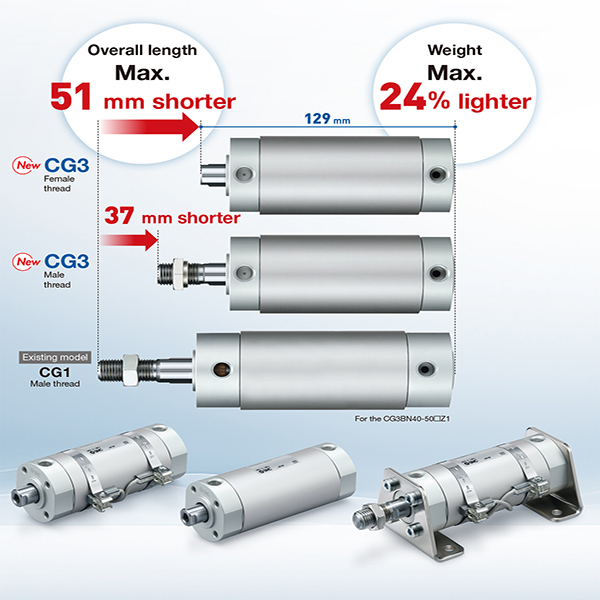

SOLH CG3/CDG3 मालिका नवीन-पिढीतील अल्ट्रा-शॉर्ट ॲल्युमिनियम मिश्र धातुचा लाइटवेट न्यूमॅटिक सिलेंडर आहे, जो पारंपारिक CG1 मालिकेसाठी थेट अपग्रेड आणि बदली म्हणून काम करतो. हे φ20 ते φ100mm पर्यंत विस्तृत बोअर श्रेणी कव्हर करते, CG1 च्या तुलनेत कमाल एकूण लांबी 51mm आणि 24% वजन कमी करते. अल्ट्रा-कॉम्पॅक्ट बॉडी, अल्ट्रा-लाइट वेट, हाय-स्पीड लो-नॉईज ऑपरेशन आणि ऑइल-फ्री मेंटेनन्स-फ्री डिझाइन वैशिष्ट्यीकृत, हे मध्यम आणि हलके-लोड, लाँग-स्ट्रोक, उच्च-फ्रिक्वेंसी ऑपरेटिंग आणि स्पेस-लिमिटेड परिस्थितींसाठी पूर्णपणे अनुकूल आहे, स्वयंचलित उत्पादन लाइन्स, ऑटोमॅटिक मशीनिंग सिस्टम आणि इलेक्ट्रॉनिक मशीनिंग लाइट इक्विपमेंट्स, इलेक्ट्रॉनिक मशीन आणि इलेक्ट्रॉनिक उपकरणांमध्ये मोठ्या प्रमाणावर लागू केले जाते.
1.1 उद्योग मानक आणि मजबूत अदलाबदल क्षमता
नवीन पिढीच्या SMC शॉर्ट-टाइप राउंड सिलेंडर मानकांवर आधारित विकसित, CG3 मालिका जुन्या CG1 मालिकेसह उत्कृष्ट माउंटिंग इंटरचेंजेबिलिटीचा अभिमान बाळगते आणि अधिक कॉम्पॅक्ट एकंदर परिमाणे साध्य करते, जुनी उपकरणे प्रभावीपणे श्रेणीसुधारित करते आणि जटिल संरचनात्मक बदलांशिवाय यांत्रिक स्पेस लेआउट ऑप्टिमाइझ करते.
1.2 प्रीमियम लाइटवेट मटेरियल स्ट्रक्चर
हार्ड-क्रोम पिस्टन रॉडसह जोडलेल्या सिलेंडर ट्यूब आणि एंड कव्हर्ससाठी उच्च-शक्तीचे ॲल्युमिनियम मिश्र धातु स्वीकारणे. ऑप्टिमाइझ केलेले मटेरियल फॉर्म्युला CG1 च्या तुलनेत एकूण वजन 24% कमी करते, उच्च संरचनात्मक सामर्थ्य, उत्कृष्ट उष्णता अपव्यय आणि मजबूत विकृती प्रतिरोध, स्थिर दीर्घकालीन उच्च-फ्रिक्वेंसी ऑपरेशन सुनिश्चित करते.
1.3 इंटिग्रेटेड कॉम्पॅक्ट स्ट्रक्चर आणि लवचिक पाइपिंग
थ्रेड लॉकिंग डिझाइनसह एकात्मिक सिलेंडर ट्यूब आणि एंड कव्हर स्ट्रक्चर वेगळे करणे, असेंबली आणि दैनंदिन देखभाल सुलभ करते. नाविन्यपूर्ण 4-वे पाइपिंग लेआउट (90° अंतराल) इंस्टॉलेशन आणि पाइपिंगसाठी अति-उच्च स्वातंत्र्य प्रदान करते, अरुंद उपकरणांच्या जागेतील इंस्टॉलेशन अडथळे सोडवते आणि वैविध्यपूर्ण यांत्रिक लेआउट योजनांना समर्थन देते.
1.4 संपूर्ण परिदृश्य कव्हरेजसाठी विविध गती प्रकार
• दुहेरी अभिनय (CG3B): ड्युअल-एंड एअर इनटेक रेसिप्रोकेटिंग मोशन, पारंपारिक स्वयंचलित रेखीय ड्रायव्हिंगसाठी सर्वात सार्वत्रिक मानक प्रकार.
• एकल अभिनय (CG3S/T): S = वसंत ऋतु परतावा, T = वसंत ऋतु विस्तार; सुरक्षा इंटरलॉक आणि आपत्कालीन रीसेट परिस्थितींसाठी पॉवर अपयशानंतर स्वयंचलित रीसेट.
• डबल रॉड (CG3W): ड्युअल-एंड रॉड सिंक्रोनस हालचाल, दुप्पट प्रभावी स्ट्रोक आणि विशेष लिंकेज आणि पोझिशनिंग यंत्रणेसाठी उत्कृष्ट टॉर्शन प्रतिरोध.
• नॉन-रोटेटिंग रॉड (CG3K): हेक्सागोनल अँटी-टॉर्शन पिस्टन रॉड, उच्च-परिशुद्धता पुनरावृत्ती स्थितीची हमी देण्यासाठी ऑपरेशन दरम्यान शून्य रोटेशन.
1.5 ऑप्टिमाइझ बफर आणि हाय-एंड सीलिंग सिस्टम
मूलभूत शॉक शोषण आणि आवाज कमी करण्यासाठी मानक उच्च-लवचिकता रबर बफर (एन); शेवटचा प्रभाव दूर करण्यासाठी आणि सेवा आयुष्य वाढवण्यासाठी हाय-स्पीड वारंवार ऑपरेशनसाठी पर्यायी ए-टाइप एअर बफर. लो-फ्रिक्शन कंपोझिट सीलिंग रिंग आणि अंगभूत ऑइल स्टोरेज ग्रूव्हसह सुसज्ज, सिलिंडरमध्ये अल्ट्रा-कमी प्रारंभिक दाब, स्थिर ऑपरेशन आणि ऑइल-फ्री मेंटेनन्स कार्यप्रदर्शन आहे, 8 दशलक्ष सायकल्सच्या सेवा आयुष्यासह.
1.6 इंटेलिजेंट इंडक्शन कॉन्फिगरेशन
CDG3 मॉडेल अंगभूत चुंबकीय रिंगसह येते, M9B/A93/Z73 मालिकेतील चुंबकीय स्विचेस रीअल-टाइम पिस्टन पोझिशन डिटेक्शन आणि PLC ऑटोमॅटिक सिग्नल लिंकेज कंट्रोलसाठी सुसंगत; CG3 गैर-चुंबकीय आवृत्ती स्थिती शोध आवश्यकतांशिवाय साध्या चक्रीय गतीसाठी लागू आहे.
1. ठराविक मॉडेल संरचना: CDG3BN25-100Z
|
कोड विभाग |
व्याख्या |
|
CG3 / CDG3 |
मालिका प्रकार: CG3 = चुंबकीय रिंगशिवाय; CDG3 = स्विच माउंटिंगसाठी अंगभूत चुंबकीय रिंग |
|
B/S/T/W/K |
मोशन मोड: बी = दुहेरी अभिनय; S=स्प्रिंग रिटर्न; टी = वसंत ऋतु विस्तार; डब्ल्यू = डबल रॉड; K = न फिरणारा रॉड |
|
N |
मानक मादी रॉड एंड थ्रेड; पुरुष धाग्यासाठी कोणतेही चिन्ह नाही |
|
20/25/32/40/50/63/80/100 |
बोर आकार (मिमी) |
|
स्ट्रोक मूल्य |
स्ट्रोक लांबी (मिमी): दुहेरी अभिनय ≤300 मिमी; एकल अभिनय ≤100 मिमी |
|
Z |
नवीन मानक श्रेणीसुधारित आवृत्ती; जुन्या आवृत्तीसाठी कोणतेही चिन्ह नाही |
2. मानक ऑर्डर उदाहरणे
• चुंबकीय दुहेरी अभिनय स्त्री थ्रेड मॉडेल: CDG3BN32-200Z (φ32 बोर, 200mm स्ट्रोक, चुंबकीय सुसज्ज, महिला रॉड एंड थ्रेड)
• चुंबकीय सिंगल एक्टिंग स्प्रिंग रिटर्न मॉडेल: CDG3S40-100Z (φ40 बोर, 100mm स्ट्रोक, सिंगल एक्टिंग स्प्रिंग रीसेट, चुंबकीय सुसज्ज)
• चुंबकीय नॉन-रोटेटिंग प्रेसिजन मॉडेल: CDG3K50-150Z (φ50 बोर, 150mm स्ट्रोक, हेक्सागोनल अँटी-टॉर्शन रॉड)
|
पॅरामीटर आयटम |
तपशील |
|
बोर आकार |
φ20 / φ25 / φ32 / φ40 / φ50 / φ63 / φ80 / φ100 मि.मी. |
|
कार्यरत दबाव श्रेणी |
दुहेरी अभिनय: 0.05~0.7MPa; एकल अभिनय: 0.1~0.7MPa |
|
पुरावा दाब |
1.0MPa |
|
सभोवतालचे तापमान |
-10℃~+70℃ (नॉन-चुंबकीय); -10℃~+60℃ (चुंबकीय प्रकार) |
|
ऑपरेटिंग गती |
50~1000mm/s (एअर बफर प्रकारासाठी 50~700mm/s) |
|
बफर मोड |
मानक उच्च-लवचिक रबर बफर (एन); पर्यायी ए-प्रकार एअर बफर |
|
पोर्ट थ्रेड |
RC1/8 (φ20/25/32/40); RC1/4 (φ50/63); RC3/8 (φ80); RC1/2 (φ100) |
|
स्नेहन मोड |
ऑइल-फ्री ऑपरेशन (फॅक्टरीबाहेर प्री-लुब्रिकेटेड) |
|
स्ट्रोक सहनशीलता |
±1.4 मिमी |
4.1 दुहेरी अभिनय (CG3B) जोर आणि तणाव सारणी
|
बोर (मिमी) |
जोर (N) |
तणाव (N) |
क्षैतिज भार (किलो) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
4.2 एकल अभिनय (CG3S स्प्रिंग रिटर्न) कामगिरी सारणी
|
बोर (मिमी) |
जोर (N) |
स्प्रिंग रीसेट फोर्स (N) |
क्षैतिज भार (किलो) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
5.1 वैविध्यपूर्ण युनिव्हर्सल माउंटिंग पद्धती
• बी मूलभूत प्रकार: एंड कव्हर थ्रेड्सद्वारे थेट स्थापना, मानक रेखीय ड्रायव्हिंगसाठी सर्वात सार्वत्रिक आणि किफायतशीर माउंटिंग पद्धत.
• एल फूट माउंट: अक्षीय फूट ब्रॅकेटद्वारे निश्चित केलेले, विशेषतः पार्श्व स्थापना आणि क्षैतिज फिक्सिंग परिस्थितीसाठी डिझाइन केलेले.
• F/G फ्लँज माउंट: रॉड-साइड / रॉड-लेस साइड फ्लँज फ्लॅट माउंटिंग उभ्या स्थिर स्थितीसाठी आणि हेवी-लोड स्थिरीकरणासाठी.
• C/D क्लीव्हिस माउंट: सिंगल क्लीविस / डबल क्लीविस कनेक्शन, स्विंगिंग आणि लिंकेज यांत्रिक संरचनांसाठी योग्य.
• ई Trunnion माउंट: रॉड-लेस साइड ट्रुनियन इन्स्टॉलेशन, फ्लिपिंग आणि स्विंगिंग कामाच्या परिस्थितीसाठी आदर्श.
5.2 कोर व्युत्पन्न मालिका
• CDG3B: चुंबकीय दुहेरी अभिनय प्रकार (मानक मुख्य प्रवाहातील मॉडेल)
• CDG3S/T: चुंबकीय एकल अभिनय प्रकार (स्प्रिंग रिटर्न / स्प्रिंग विस्तार)
• CDG3W: चुंबकीय डबल रॉड दुहेरी अभिनय प्रकार
• CDG3K: चुंबकीय नॉन-रोटेटिंग हेक्सागोनल रॉड प्रकार
• CDG3R: अत्यंत स्पेस-मर्यादित उपकरणे स्टेशनसाठी अल्ट्रा-थिन डायरेक्ट माउंटिंग प्रकार
|
तुलना आयटम |
CG3 शॉर्ट लाइटवेट सिलेंडर |
CG1 स्टँडर्ड लाइटवेट सिलेंडर |
|
बोर रेंज |
φ20~100 (अल्ट्रा-कॉम्पॅक्ट बॉडी) |
φ20~100 (मानक कॉम्पॅक्ट बॉडी) |
|
साहित्य वैशिष्ट्य |
उच्च-शक्ती ॲल्युमिनियम मिश्र धातु, 24% फिकट |
पारंपारिक ॲल्युमिनियम मिश्र धातु, हलके |
|
एकूण लांबी |
CG1 पेक्षा 26~51mm लहान |
मानक लांबी बेंचमार्क |
|
कमाल स्ट्रोक |
दुहेरी अभिनय ≤300 मिमी |
दुहेरी अभिनय ≤1000 मिमी |
|
थ्रस्ट रेंज |
157~3927N (मध्यम आणि हलका भार) |
157~3927N (मध्यम आणि जड भार) |
|
लागू पर्यावरण |
सामान्य कोरडे आणि थोडे धूळ वातावरण |
सामान्य कोरडे आणि थोडे धूळ वातावरण |
|
खर्च कामगिरी |
मध्यम किंमत, उच्च किंमत-कार्यप्रदर्शन |
मध्यम किंमत, स्थिर किंमत-कार्यप्रदर्शन |
|
मुख्य अनुप्रयोग परिस्थिती |
जागा-मर्यादित, उच्च-फ्रिक्वेंसी आणि शॉर्ट-स्ट्रोक ऑटोमेशन |
|
|
|
|
लाँग-स्ट्रोक आणि मध्यम-हेवी लोड ऑटोमेशन |
१. बोर निवड: वास्तविक लोड वजनानुसार योग्य बोर आकार निवडा, सुरक्षितता मार्जिन 50% पेक्षा कमी राखून ठेवा. लाइट-लोड आणि जागा-मर्यादित कामाच्या परिस्थितीसाठी CG3 मालिकेला प्राधान्य द्या.
2. स्ट्रोक निवड: वास्तविक कार्यरत स्ट्रोक अधिक 10~20mm सुरक्षा मार्जिन सेट करा. मानक स्ट्रोक नियमांचे पालन करा: दुहेरी अभिनय ≤300mm, एकल अभिनय ≤100mm.
3. कार्यात्मक कॉन्फिगरेशन: पारंपारिक दुहेरी अभिनय परस्पर गतीसाठी B निवडा; एकल अभिनय स्प्रिंग रीसेट सुरक्षा परिस्थितींसाठी एस; उच्च-परिशुद्धता विरोधी टॉर्शन पोझिशनिंगसाठी के. प्रभाव आणि आवाज कमी करण्यासाठी हाय-स्पीड ऑपरेशनसाठी (>500mm/s) A-प्रकार एअर बफर निवडा. रिअल-टाइम स्थिती शोधण्यासाठी आणि स्वयंचलित नियंत्रणासाठी M9B/A93 स्विचशी जुळणारे CDG3 चुंबकीय मॉडेल निवडा.
SOLH CG3 नवीन पिढीच्या अल्ट्रा-शॉर्ट लाइटवेट सिलेंडरमध्ये अल्ट्रा-कॉम्पॅक्ट लाइटवेट बॉडी, हाय-स्पीड लो-नॉईज ऑपरेशन, ऑइल-फ्री मेंटेनन्स-फ्री परफॉर्मन्स आणि वैविध्यपूर्ण माउंटिंग पद्धती, मध्यम आणि हलके-लोड-हाय-लोड ऑटोमॅट उपकरणांसाठी उच्च-खर्च-कार्यप्रदर्शन आणि स्पेस-सेव्हिंग लिनियर मोशन सोल्यूशन प्रदान करते.
