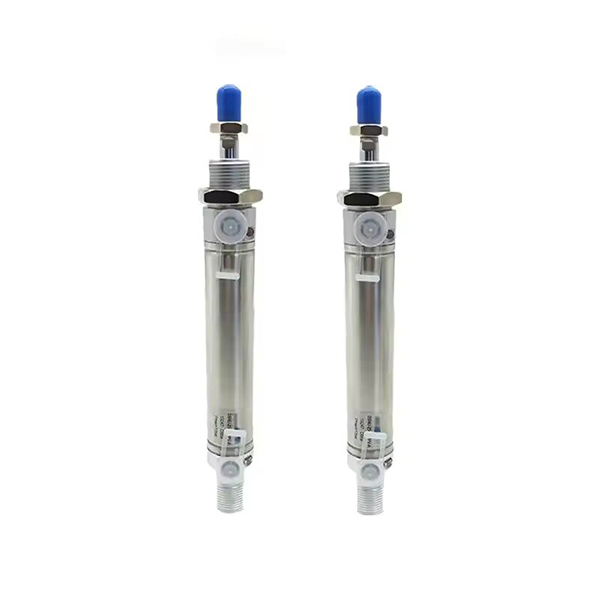

DSNU मालिका स्टेनलेस स्टील मिनी सिलेंडर

SOLH DSNU स्टेनलेस स्टील मिनी वायवीय सिलिंडर ISO 6432 आणि CETOP RP52P आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करतात, FESTO DSNU मूळ सिलिंडरसह पूर्णपणे बदलण्यायोग्य, थेट ड्रॉप-इन बदलीसाठी SMC CM2 आणि Airtac MG मालिकेशी सुसंगत. SUS304 स्टेनलेस स्टील बॅरल आणि बनावट ॲल्युमिनियम एंड कॅप्ससह पिस्टन रॉडपासून पूर्णपणे तयार केलेले, ते उच्च आर्द्रता, कमकुवत ऍसिड आणि कमकुवत अल्कली वातावरणाचा सामना करण्यासाठी उत्कृष्ट गंज-प्रतिरोधक आणि गंजरोधक क्षमता प्रदान करते, जे अन्न, औषध आणि स्वच्छता-श्रेणी उत्पादनासाठी पूर्णपणे अनुकूल आहे. रोलर क्रिम्ड एंड कॅप कनेक्शन कंपन विरूद्ध मजबूत संरचनात्मक स्थिरता सुनिश्चित करते. हे दुहेरी-अभिनय, स्प्रिंग सिंगल-ॲक्टिंग आणि DSNU-S अल्ट्रा-शॉर्ट कॉम्पॅक्ट आवृत्तीसह विविध प्रकारांना समर्थन देते; पर्यायी PPV स्व-अडॅप्टिव्ह एअर कुशन स्थिर हाय-स्पीड रेसिप्रोकेशनसाठी 0.1~1.0MPa प्रेशर रेंजमध्ये आपोआप डॅम्पिंग समायोजित करते. कमी-घर्षण मिश्रित सीलिंग 8 दशलक्ष चक्रांपेक्षा जास्त सेवा जीवनासह तेल-मुक्त ऑपरेशन सक्षम करते; अंगभूत चुंबकीय रिंग पर्याय PLC पोझिशन फीडबॅकसाठी मुख्य प्रवाहातील चुंबकीय सेन्सरसह कार्य करतो. आम्ही स्थिर मोठ्या प्रमाणावर उत्पादन आणि पुरेशी जागतिक स्पॉट इन्व्हेंटरी राखतो, अन्न प्रक्रिया, वैद्यकीय पॅकेजिंग, इलेक्ट्रॉनिक्स असेंब्ली आणि कठोर-परिस्थिती स्वयंचलित स्टेशनमध्ये मोठ्या प्रमाणावर तैनात केले जाते.

चौकशी पाठवा

उत्पादन वर्णन

DSNU मालिका स्टेनलेस स्टील मिनी सिलेंडर | ISO 6432 मानक गंज-प्रतिरोधक वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

SOLH DSNU मालिका ISO 6432 आणि CETOP RP52P आंतरराष्ट्रीय मानकांशी पूर्णपणे सुसंगत उच्च-कार्यक्षमता असलेला स्टेनलेस स्टील मिनी वायवीय सिलेंडर आहे. यात φ8 ते φ63mm बोअर रेंज समाविष्ट आहे, ज्यामध्ये संपूर्ण SUS304 स्टेनलेस स्टील सिलिंडर ट्यूब आणि पिस्टन रॉड, स्व-समायोजित वायवीय कुशनिंग, उत्कृष्ट गंज प्रतिकार आणि अति-दीर्घ सेवा जीवन आहे. FESTO DSNU, SMC CM2 आणि Airtac MG मालिकेशी सुसंगत, हे अन्न, फार्मास्युटिकल, इलेक्ट्रॉनिक, पॅकेजिंग, कापड आणि दमट, कमकुवत ऍसिड आणि कमकुवत अल्कली कार्य परिस्थितीसह विशेष स्वयंचलित परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते.

1.1 जागतिक मानक आणि संपूर्ण अदलाबदली

ISO 6432 आणि CETOP RP52P सार्वत्रिक औद्योगिक मानकांनुसार तयार केलेले, सर्व माउंटिंग आयाम आणि इंटरफेस वैशिष्ट्ये जागतिक स्तरावर एकत्रित आहेत. हे मुख्य प्रवाहातील आंतरराष्ट्रीय ब्रँड मिनी सिलिंडरसह संपूर्ण अदलाबदलक्षमता प्राप्त करते, शून्य-फेरफार बदली आणि मानक स्वयंचलित उपकरणांच्या बॅच अपग्रेडिंगला समर्थन देते.

1.2 पूर्ण स्टेनलेस स्टील गंज-प्रतिरोधक संरचना

प्रीमियम SUS304 स्टेनलेस स्टील सिलेंडर ट्यूब आणि पिस्टन रॉड, बनावट ॲल्युमिनियम ॲलॉय एंड कव्हर्ससह जुळत आहे. एकात्मिक सामग्रीची रचना उत्कृष्ट गंज-प्रतिरोधक, गंजरोधक आणि उच्च-शक्तीची कार्यक्षमता प्रदान करते, उच्च आर्द्रता, धूळ, कमकुवत ऍसिड आणि कमकुवत अल्कली यांसारख्या कठोर वातावरणाशी उत्तम प्रकारे जुळवून घेते, टिकाऊपणामध्ये सामान्य ॲल्युमिनियम मिनी सिलेंडरपेक्षा कितीतरी जास्त आहे.

1.3 रोलर क्रिम्ड फर्म स्ट्रक्चर

घट्ट आणि मजबूत एकंदर रचना, उत्कृष्ट कंपन प्रतिरोध आणि स्थिर ऑपरेशनसह एंड कव्हर कनेक्शनसाठी व्यावसायिक रोलर क्रिमिंग सीलिंग तंत्रज्ञानाचा अवलंब करणे. सुव्यवस्थित गोल सरळ आकारात साधी रचना आणि सोयीस्कर दैनंदिन वेगळे करणे आणि देखभाल करणे, नंतरच्या ऑपरेशनचा खर्च कमी होतो.

1.4 वैविध्यपूर्ण मोशन आणि शॉर्ट-टाइप कॉम्पॅक्ट पर्याय

• DSNU दुहेरी अभिनय: ड्युअल-एंड एअर इनटेक रेसिप्रोकेटिंग मोशन, पारंपारिक रेखीय ऑटोमेशनसाठी सर्वात सार्वत्रिक मानक प्रकार.

• DSNU-…-P एकल अभिनय (पुश आउट): स्प्रिंग पुश-आउट स्ट्रक्चर, सुरक्षा रीसेट परिस्थितींसाठी पॉवर अपयशानंतर स्वयंचलित विस्तार.

• DSNU-…-R एकल अभिनय (मागे खेचा): स्प्रिंग रिटर्न स्ट्रक्चर, संरक्षणात्मक पोझिशनिंग यंत्रणेसाठी पॉवर अयशस्वी झाल्यानंतर स्वयंचलित मागे घेणे.

• DSNU-…-PPV सेल्फ-ॲडजस्टिंग कुशन: ड्युअल-एंड इंटेलिजेंट सेल्फ-ॲडजस्टिंग न्यूमॅटिक बफर, मॅन्युअल ऍडजस्टमेंट आवश्यक नाही, पूर्ण दाब श्रेणी हाय-स्पीड ऑपरेशनसाठी योग्य.

• DSNU-S लहान प्रकार: एकूण लांबीमध्ये 35 मिमी लहान आणि मानक प्रकारापेक्षा रुंदीमध्ये 40% कमी, अल्ट्रा-अरुंद जागेच्या स्थापनेच्या परिस्थितीसाठी सानुकूलित.

1.5 अपग्रेडेड कुशन आणि लो-फ्रिक्शन सीलिंग सिस्टम

मूलभूत आवाज आणि प्रभाव कमी करण्यासाठी लवचिक बफर पॅड (पी) सह सुसज्ज मानक; पर्यायी नाविन्यपूर्ण PPV स्व-समायोजित एअर कुशन, 0.1~1.0MPa पूर्ण दाब श्रेणीशी जुळवून घेत हाय-स्पीड वारंवार हालचालीसाठी स्वयंचलित अडॅप्टिव्ह बफरिंगसह. द्विदिशात्मक लो-फ्रिक्शन कंपोझिट सील आणि अंगभूत ऑइल स्टोरेज ग्रूव्हसह सुसज्ज, सिलिंडरमध्ये अल्ट्रा-कमी प्रारंभिक दाब, स्थिर तेल-मुक्त ऑपरेशन आणि 8 दशलक्ष सायकल्सचे सेवा आयुष्य आहे.

1.6 अचूक चुंबकीय प्रेरण कॉन्फिगरेशन

पर्यायी अंगभूत चुंबकीय रिंग (A कोड) FESTO SMT आणि SMC M9B मालिकेतील चुंबकीय स्विचेसशी सुसंगत आहे, रिअल-टाइम अचूक पिस्टन पोझिशन डिटेक्शन आणि PLC सिग्नल लिंकेज कंट्रोल, ऑटोमेटेड सायकल पोझिशनिंग आणि इंटेलिजेंट मॉनिटरिंगला समर्थन देते.

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

1. ठराविक मॉडेल संरचना: DSNU25-100-PPV-A-MQ

कोड विभाग	व्याख्या
DSNU	मालिका कोड: ISO 6432 मानक दुहेरी अभिनय मिनी सिलेंडर
25	बोर आकार (मिमी): 8/10/12/16/20/25/32/40/50/63
100	स्ट्रोक लांबी (मिमी): दुहेरी अभिनय ≤500 मिमी; एकल अभिनय ≤150 मिमी
पीपीव्ही / पी	बफर प्रकार: PPV = स्व-समायोजित एअर कुशन; पी = लवचिक बफर पॅड
A	अंगभूत चुंबकीय रिंगसह (पोझिशन सेन्सिंगसाठी पर्यायी)
MQ/MA/MH/KP	माउंटिंग कोड: MQ = पार्श्व पोर्ट फ्लँज; MA=अक्षीय पोर्ट फ्लँज; MH = डायरेक्ट माउंटिंग; केपी = क्लॅम्पिंग युनिट

2. मानक ऑर्डर उदाहरणे

• दुहेरी अभिनय पीपीव्ही कुशन चुंबकीय मॉडेल: DSNU32-75-PPV-A-MQ (32 मिमी बोर, 75 मिमी स्ट्रोक, लॅटरल फ्लँज माउंटिंग, चुंबकीय सुसज्ज)

• शॉर्ट-टाइप डबल ॲक्टिंग लवचिक कुशन मॉडेल: DSNU-S20-50-P-A (20 मिमी बोर, 50 मिमी स्ट्रोक, अल्ट्रा-कॉम्पॅक्ट शॉर्ट बॉडी, चुंबकीय सुसज्ज)

• सिंगल ॲक्टिंग स्प्रिंग रिटर्न मॉडेल: DSNU16-30-R-P-A (16 मिमी बोर, 30 मिमी स्ट्रोक, स्प्रिंग रीसेट, चुंबकीय सुसज्ज)

3. मुख्य तांत्रिक मापदंड (मानक प्रकार)

पॅरामीटर आयटम	तपशील
बोर आकार	φ8/10/12/16/20/25/32/40/50/63 मिमी
कार्यरत दबाव श्रेणी	दुहेरी अभिनय: 0.1~1.0MPa; एकल अभिनय: 0.2~1.0MPa
पुरावा दाब	1.5MPa
कार्यरत तापमान	-20℃~80℃ (नॉन-चुंबकीय); -10℃~60℃ (चुंबकीय प्रकार)
ऑपरेटिंग गती	50~750mm/s (हाय-स्पीड अनुकूलनासाठी PPV एअर कुशन)
बफर मोड	मानक लवचिक उशी (पी); वैकल्पिक स्वयं-समायोजित पीपीव्ही एअर कुशन
पोर्ट थ्रेड	M5 (8/10/12/16); G1/8 (20/25/32); G1/4 (40/50); G3/8 (63)
स्नेहन मोड	ऑइल-फ्री ऑपरेशन (फॅक्टरीबाहेर प्री-लुब्रिकेटेड)
स्ट्रोक सहनशीलता	≤150 मिमी: ±1.0 मिमी; >150 मिमी: ±1.5 मिमी

4. 0.5MPa सैद्धांतिक जोर आणि तणाव संदर्भ चार्ट (सिंगल रॉड)

4.1 दुहेरी अभिनय (DSNU) कार्यप्रदर्शन डेटा

बोर (मिमी)	जोर (N)	तणाव (N)	क्षैतिज भार (किलो)
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9

4.2 एकल अभिनय (DSNU-R स्प्रिंग रिटर्न) कामगिरी डेटा

बोर (मिमी)	जोर (N)	स्प्रिंग रीसेट फोर्स (N)	क्षैतिज भार (किलो)
16	90	20	4.5
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0

5. माउंटिंग फॉर्म आणि व्युत्पन्न मॉडेल

5.1 वैविध्यपूर्ण युनिव्हर्सल माउंटिंग पद्धती

• MQ पार्श्व बंदर बाहेरील कडा: साइड एअर इनलेटसह मानक फ्लँज निश्चित माउंटिंग, पारंपारिक ऑटोमेशन लेआउटसाठी सर्वात सार्वत्रिक प्रकार

• एमए अक्षीय पोर्ट बाहेरील कडा: अक्षीय एअर इनलेट डिझाइन, विशेषत: मर्यादित अक्षीय प्रतिष्ठापन जागेसाठी अनुकूल

• MH डायरेक्ट माउंट: एंड कव्हर डायरेक्ट फिक्सिंग स्ट्रक्चर, अरुंद जागेच्या स्थापनेसाठी अल्ट्रा-थिन बॉडी

• केपी क्लॅम्पिंग युनिट: अनियंत्रित स्ट्रोक पोझिशन फिक्सिंग आणि अँटी-ऑफसेट पोझिशनिंगसाठी अंगभूत लॉकिंग फंक्शन

• एफए/एफबी फ्रंट/रीअर फ्लँज: समोर आणि मागील फ्लॅट फ्लँज फिक्सिंग, ISO मानक माउंटिंग ॲक्सेसरीजसह पूर्णपणे सुसंगत

5.2 कोर व्युत्पन्न मालिका

• DSNU मानक: सामान्य ऑटोमेशनसाठी लवचिक किंवा एअर बफरसह सार्वत्रिक दुहेरी अभिनय प्रकार

• DSNU-S लहान प्रकार: कॉम्पॅक्ट शॉर्ट बॉडी, अल्ट्रा-नॅरो स्पेस इन्स्टॉलेशन परिस्थितीसाठी विशेष

• DSNU-…-P/R एकल अभिनय: स्प्रिंग पुश-आउट / स्प्रिंग रिटर्न एकल अभिनय मॉडेल सुरक्षा रीसेट कार्य परिस्थितीसाठी

• DSNU-…-PPV सेल्फ-ॲडजस्टिंग कुशन: बुद्धिमान अनुकूली बफरिंग, हाय-स्पीड वारंवार चक्रीय ऑपरेशनसाठी प्राधान्य

6. DSNU वि CM2 वि MG निवड तुलना

तुलना आयटम	DSNU (FESTO मानक)	CM2 (SMC मानक)	MG (Airtac इकॉनॉमी)
बोर रेंज	φ8~63 (संपूर्ण संपूर्ण तपशील)	φ20~40 (मध्यम जोर)	φ20~63 (मध्यम आणि उच्च जोर)
साहित्य	पूर्ण SUS304 स्टेनलेस स्टील ट्यूब आणि रॉड	पूर्ण SUS304 स्टेनलेस स्टील	पूर्ण SUS304 स्टेनलेस स्टील
बफर प्रकार	स्वयं-समायोजित पीपीव्ही एअर कुशन	मॅन्युअल समायोज्य एअर कुशन	मॅन्युअल समायोज्य एअर कुशन
शरीराची लांबी	मानक / DSNU-S लहान पर्यायी	मानक लांबी	मानक लांबी
थ्रस्ट रेंज	101~1559N (विस्तृत कव्हरेज)	157~628N (मध्यम)	157~1559N (मध्यम आणि उच्च)
गंज प्रतिकार	उत्कृष्ट (CRC2 मध्यम गंज प्रतिकार)	सुपीरियर (मजबूत गंज आणि स्वच्छ वातावरण)	चांगले (आर्द्र आणि कमकुवत ऍसिड/अल्कली वातावरण)
किंमत स्थिती	मध्यम-उच्च (आयात समतुल्य श्रेणी)	मध्यम-उच्च (आयात समतुल्य श्रेणी)
सेवा जीवन	≥8 दशलक्ष सायकल	≥8 दशलक्ष सायकल	मध्यम (खर्च-प्रभावी घरगुती ग्रेड)
मुख्य अनुप्रयोग परिस्थिती	सामान्य ऑटोमेशन, फूड आणि फार्मास्युटिकल, हाय-स्पीड ऑपरेशन	मजबूत गंज, दीर्घ-आयुष्य, अल्ट्रा-स्वच्छ कार्य परिस्थिती	मध्यम-उच्च भार, गंज प्रतिकार, बजेट-अनुकूल प्रकल्प

7. 3-चरण द्रुत निवड मार्गदर्शक

१. बोर निवड: वास्तविक लोड वजनानुसार योग्य बोर आकार निवडा, 50% पेक्षा जास्त सुरक्षितता मार्जिन राखून ठेवा. हाय-स्पीड ऑपरेशन, गंज प्रतिकार आणि आंतरराष्ट्रीय मानक जुळणाऱ्या मागण्यांसाठी DSNU मालिकेला प्राधान्य द्या.

2. स्ट्रोक निवड: वास्तविक कार्यरत स्ट्रोक अधिक 10~20mm सुरक्षा मार्जिन; मानक स्ट्रोक मर्यादांचे अनुसरण करा: दुहेरी अभिनय ≤500mm, एकल अभिनय ≤150mm.

3. कार्यात्मक कॉन्फिगरेशन: हाय-स्पीड ऑपरेशनसाठी PPV स्व-समायोजित एअर कुशन निवडा (>500mm/s); अरुंद इंस्टॉलेशन स्पेससाठी DSNU-S शॉर्ट टाईप निवडा; स्वयंचलित स्थिती शोधण्यासाठी चुंबकीय रिंग + SMT/M9B स्विचशी जुळवा.

एका वाक्याचा सारांश

SOLH DSNU ISO 6432 स्टेनलेस स्टील मिनी सिलेंडरमध्ये संपूर्ण गंज-प्रतिरोधक स्टेनलेस स्टील संरचना, स्वयं-समायोजित इंटेलिजेंट बफरिंग, तेल-मुक्त दीर्घ-जीवन ऑपरेशन आणि विविध माउंटिंग पर्याय, उच्च-मानक युनिव्हर्सल मिनी सिलेंडर म्हणून सेवा देणारे आणि इलेक्ट्रोनिक सोल्युशन, खाद्यपदार्थ, खाद्यपदार्थांसाठी विविध वैशिष्ट्ये आहेत. ऑटोमेशन उपकरणे.
