C85 मालिका स्टेनलेस स्टील मिनी सिलेंडर

SOLH C85/CD85 स्टेनलेस स्टील मिनी सिलेंडर ISO 6432 आंतरराष्ट्रीय मानकांचे पालन करते आणि समतुल्य SMC मॉडेल्ससह थेट बदलले जाऊ शकते. बोर आकार: φ8/10/12/16/20/25 मिमी. बॅरल आणि पिस्टन रॉड उत्कृष्ट गंज आणि गंज प्रतिरोधक असलेल्या 304 स्टेनलेस स्टीलचे बनलेले आहेत, जे आर्द्र, सौम्य ऍसिड आणि अल्कली वातावरणास लागू होते, तसेच अन्न, औषध आणि इलेक्ट्रॉनिक्स उद्योगांसाठी स्वच्छ उत्पादन लाइन. टाय-रॉड-फ्री क्रिम्ड एंड कॅप स्ट्रक्चरचा अवलंब करून, सिलिंडरमध्ये सडपातळ आणि हलके डिझाइन आहे. संपूर्ण प्रकारांमध्ये मानक डबल ॲक्टिंग, सिंगल ॲक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, डबल रॉड सिंक्रोनस प्रकार आणि C85K स्क्वेअर नॉन-रोटेटिंग रॉड सिलेंडर यांचा समावेश आहे. CD85 आवृत्त्या चुंबकीय स्विचद्वारे स्थिती शोधण्यासाठी अंगभूत चुंबकीय रिंगसह सुसज्ज आहेत. मानक रबर कुशन पुरवले जाते; हाय-स्पीड ऑपरेशन अंतर्गत प्रभाव शोषण्यासाठी φ10~25 मॉडेलसाठी प्रत्यय C एअर कुशन पर्यायी आहे. किमान प्रारंभिक दाब 0.05MPa पर्यंत पोहोचतो, 50 ते 1500 mm/s पर्यंत पिस्टन गतीसह दीर्घकालीन तेल-मुक्त ऑपरेशनला समर्थन देतो, उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक रेसिप्रोकेशनसाठी योग्य आहे. ISO मानक माउंटिंग पर्यायांचे पूर्ण संच उपलब्ध आहेत: इंटिग्रेटेड क्लीव्हिस, फ्लँज, फूट माउंट, ट्रुनियन माउंट आणि बरेच काही. MI आणि MA सिलिंडरच्या तुलनेत, C85 कडे जागतिक स्तरावर मान्यताप्राप्त ISO परिमाणे आहेत, ज्यामुळे परदेशातील बाजारपेठांमध्ये उपकरणे बदलण्याची उत्कृष्ट सोय होते. निवड करताना किमान 50% थ्रस्ट सेफ्टी मार्जिनची शिफारस केली जाते.

चौकशी पाठवा

उत्पादन वर्णन

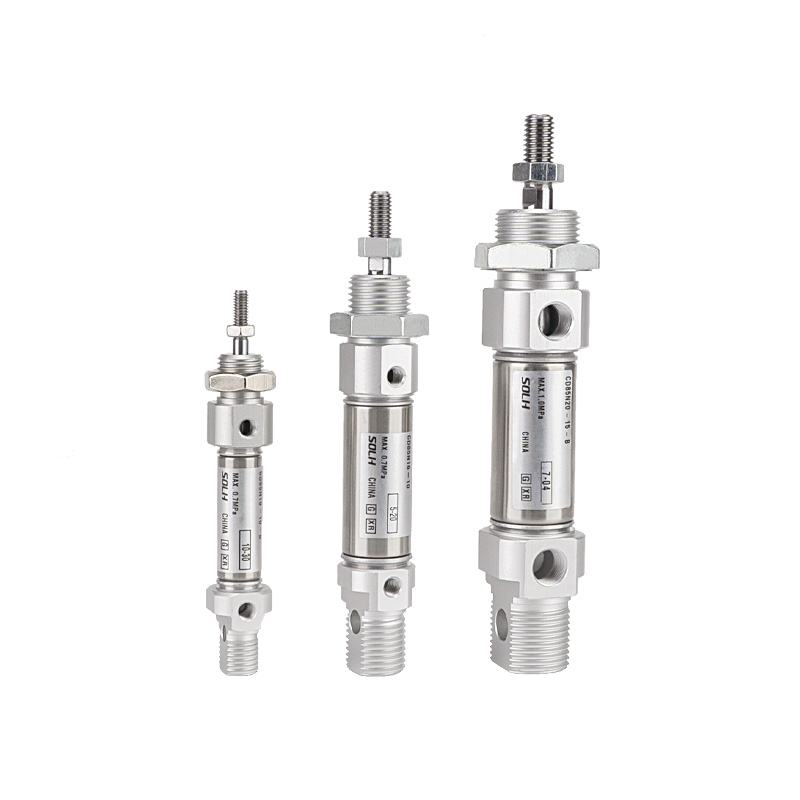

C85 मालिका स्टेनलेस स्टील मिनी सिलेंडर (ISO 6432 मानक, SMC सुसंगत प्रणाली)

ब्रँड: SOLH by Richge Technology | निर्यात-देणारं उत्पादन कॅटलॉग

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH C85 मालिका स्टेनलेस स्टील मिनी सिलेंडर ISO 6432 आंतरराष्ट्रीय मानक, बोर रेंज φ8~25mm चे पालन करते. वैशिष्ट्ये: कॉम्पॅक्ट बाह्यरेखा, गंज प्रतिकार, उच्च-गती आणि उच्च-वारंवारता कार्यप्रदर्शन, तेल-मुक्त ऑपरेशन. अन्न, फार्मास्युटिकल, इलेक्ट्रॉनिक्स आणि सामान्य वायवीय ऑटोमेशन उपकरणांमध्ये मोठ्या प्रमाणावर तैनात.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

1. मानक: ISO 6432 (φ8–φ25), जागतिक मिनी सिलेंडर मार्केटसाठी युनिव्हर्सल माउंटिंग आयाम.

2. साहित्य: 304 स्टेनलेस स्टील बॅरल, पिस्टन रॉड आणि लॉक नट; गंज-पुरावा, दमट, कमकुवत ऍसिड आणि कमकुवत अल्कली कामाच्या परिस्थितीसाठी योग्य.

3. रचना: रोल-क्रिम्प्ड एंड कॅप्स, टाय-रॉड फ्री, सरळ दंडगोलाकार आकार, लहान आकार आणि हलके.

4. ऑपरेशन प्रकार

-- सिंगल रॉड दुहेरी अभिनय (मानक)

-- एकल अभिनय (वसंत ऋतु परत / वसंत ऋतु विस्तार)

-- डबल रॉड सिंक्रोनस सिलेंडर

-- C85K नॉन-रोटेटिंग रॉड प्रकार

5. उशी: मानक रबर उशी; हाय स्पीड मोशन अंतर्गत प्रभाव कमी करण्यासाठी φ10-25 साठी एअर कुशन (प्रत्यय C) पर्यायी.

6. सीलिंग: तेल जलाशय खोबणीसह विशेष द्विदिशात्मक सील, कमी स्टार्टअप दाब, तेल-मुक्त कार्य स्थितीत दीर्घ सेवा आयुष्य.

7. पोझिशन डिटेक्शन: अंगभूत चुंबकीय रिंग (कोड डी) पर्यायी; चुंबकीय स्विच इंस्टॉलेशन मोड: A=ट्रॅक ग्रूव्ह, B=स्टील बँड ग्रूव्ह.

मॉडेल कोडिंग नियम पूर्ण करा

1. मॉडेल उदाहरण: CD85N25-100C-B

सेगमेंट	कोड	व्याख्या
C85	बेस मालिका	ISO6432 स्टेनलेस स्टील मिनी सिलेंडर
D	चुंबक पर्याय	डी = अंगभूत चुंबकीय रिंग; रिक्त = चुंबक नाही
N/F/E/K	व्हेरिएंट कोड	N=बेसिक प्रकार इंटिग्रेटेड क्लेव्हिस F=सपाट टोक प्रकार ई = एकल अभिनय K = न फिरणारा रॉड
25	बोर आकार (मिमी)	8,10,12,16,20,25
100	स्ट्रोक लांबी	कमाल दुहेरी अभिनयासाठी 400 मि.मी
C	उशी	रिक्त = रबर उशी; C=एअर कुशन (φ10~25 उपलब्ध)
B	स्विच माउंट	A = ट्रॅक खोबणी; B=स्टील बँड ग्रूव्ह

2. ऑर्डर संदर्भ उदाहरण: CD85N16-50

-- बेसिक प्रकार, बोर 16, स्ट्रोक 50, अंगभूत चुंबक, रबर कुशन.

मानक तांत्रिक तपशील (दुहेरी अभिनय)

पॅरामीटर आयटम	तपशील
बोर आकार	φ8,10,12,16,20,25 मिमी
ऑपरेटिंग प्रेशर	0.1-1.0MPa; किमान स्टार्टअप दबाव: 0.05MPa
पुरावा दाब	1.5MPa
सभोवतालचे तापमान	-10~+70℃；-10~+60℃ चुंबक सज्ज मॉडेलसाठी
पिस्टन गती	50-1500mm/s, उच्च वारंवारतेच्या आवर्तनासाठी योग्य
उशी	मानक रबर उशी; एअर कुशन ऐच्छिक (φ10–25)
एअर पोर्ट धागा	M5×0.8 (φ8–16); G1/8 (φ20–25)
स्नेहन	पूर्व-ग्रीस केलेले, तेल-मुक्त ऑपरेशन समर्थित
स्ट्रोक सहनशीलता	±1.0 मिमी

सैद्धांतिक थ्रस्ट आणि पुल फोर्स @0.6MPa (सिंगल रॉड, युनिट:N)

बोर (मिमी)	जोर (N)	पुल फोर्स (N)	संदर्भ क्षैतिज भार (किलो)
8	30	27	1.5
10	47	43	2.3
12	68	62	3.4
16	121	110	6.0
20	188	172	9.4
25	294	270	14.7

माउंटिंग फॉर्म आणि व्युत्पन्न मॉडेल

1. ISO6432 माउंटिंग पर्याय

-- N: इंटिग्रेटेड क्लेव्हिससह मूलभूत प्रकार (सर्वाधिक लोकप्रिय)

-- F: फ्लॅट एंड अक्षीय माउंटिंग

-- L: सिंगल फूट माउंट / M: डबल फूट माउंट

-- जी: फ्लँज माउंट

-- NU: ट्रुनिअन क्लीविस माउंटिंग

2. मुख्य व्युत्पन्न आवृत्त्या

-- CD85: अंगभूत चुंबकीय रिंगसह, चुंबकीय सेन्सर्सशी सुसंगत

-- C85K: न फिरणारा चौरस पिस्टन रॉड, अँटी-ट्विस्ट पोझिशनिंग

-- C85E: एकल अभिनय (वसंत ऋतु परत / वसंत ऋतु विस्तार)

-- CWCD85E: डबल रॉड डबल ॲक्टिंग सिलेंडर, सिंक्रोनस मोशन

निवड तुलना: C85 VS MI VS MA

1. ✅ C85 साठी पसंतीचे प्रसंग

--फूड, फार्मास्युटिकल आणि इलेक्ट्रॉनिक्स उद्योग: स्टेनलेस स्टील, क्लीन ग्रेड, अँटी-गंज

-- उच्च गती आणि उच्च वारंवारता चक्र: 50-1500mm/s शॉर्ट-स्ट्रोक रेसिप्रोकेटिंग

-- कॉम्पॅक्ट उपकरणे लेआउट: φ8–25 सडपातळ दंडगोलाकार शरीर

-- दमट आणि किंचित संक्षारक कार्यशाळेचे वातावरण

-- ग्लोबल इंटरचेंज मागणी: थेट बदलीसाठी ISO6432 सार्वत्रिक परिमाण

3-चरण जलद निवड मार्गदर्शक

1. बोर निवड: थ्रस्ट आणि क्षैतिज लोडची गणना करा, आरक्षित ≥50% सुरक्षा मार्जिन; उच्च वारंवारता ऑपरेशनसाठी लहान बोअर निवडा.

2. स्ट्रोक पुष्टीकरण: अतिरिक्त 10-20 मिमी मार्जिन जोडा; कमाल स्ट्रोक 400 मिमी.

3. कॉन्फिगरेशन निवड

-- अंगभूत चुंबक: कोड डी जोडा

-- हाय स्पीड इम्पॅक्ट रिडक्शन: प्रत्यय C एअर कुशन निवडा

-- अँटी-ट्विस्ट आवश्यकता: K नॉन-रोटेटिंग आवृत्ती निवडा

-- मॅच माउंटिंग फॉर्म: उपकरणांच्या संरचनेनुसार N/F/L/M/G

एका वाक्याचा सारांश

SOLH C85/CD85 ISO6432 स्टेनलेस स्टील मिनी सिलेंडर आयात केलेल्या SMC मालिकेसह पूर्णपणे बदलण्यायोग्य आहे, हाय-स्पीड ऑइल-फ्री ऑपरेशन, एकाधिक माउंटिंग पद्धती आणि पर्यायी अँटी-रोटेटिंग रॉड, अन्न, वैद्यकीय आणि इलेक्ट्रॉनिक ऑटोमेटेड उत्पादन लाइनसाठी आदर्श रेखीय ॲक्ट्युएटरला समर्थन देते.
