CM3 मालिका लहान स्टेनलेस स्टील मिनी सिलेंडर
  • CM3 मालिका लहान स्टेनलेस स्टील मिनी सिलेंडरCM3 मालिका लहान स्टेनलेस स्टील मिनी सिलेंडर

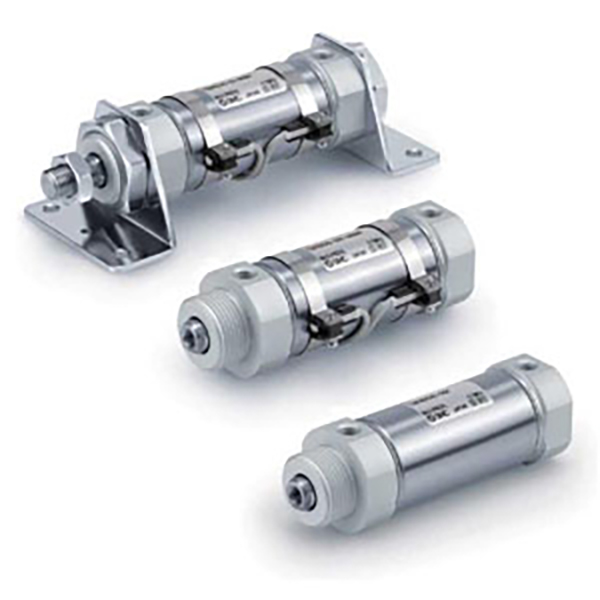

CM3 मालिका लहान स्टेनलेस स्टील मिनी सिलेंडर

SOLH CM3 शॉर्ट स्टेनलेस स्टील मिनी सिलिंडर हे पारंपारिक CM2 मालिका वायवीय ऍक्च्युएटरसाठी अपग्रेड केलेले कॉम्पॅक्ट रिप्लेसमेंट आहेत. पूर्णपणे 304 स्टेनलेस स्टीलपासून बनवलेले, ते उत्कृष्ट गंज आणि कमकुवत ऍसिड-अल्कली गंज प्रतिरोधक क्षमता प्रदान करतात जे अन्न, औषध आणि स्वच्छ कार्यशाळेच्या वातावरणासाठी योग्य आहेत. ऑप्टिमाइझ केलेली रचना एकूण लांबी 29 मिमी पर्यंत कमी करते आणि वजन 21% कमी करते, अरुंद उपकरणांच्या जागेत लवचिक मल्टी-एंगल इन्स्टॉलेशन सक्षम करण्यासाठी चार-दिशात्मक एअर पोर्टसह जोडलेले असते. दुहेरी-अभिनय, स्प्रिंग सिंगल-ॲक्टिंग, डबल-रॉड आणि अँटी-रोटेशन पिस्टन रॉडसह अनेक प्रकार विविध रेखीय ड्राइव्ह आवश्यकता पूर्ण करतात; CDM3 चुंबकीय आवृत्ती PLC स्वयंचलित इंटरलॉक नियंत्रणासाठी चुंबकीय स्विच सेन्सिंगला समर्थन देते. कमी-घर्षण तेल-मुक्त सीलिंग 8 दशलक्षाहून अधिक स्थिर ऑपरेटिंग चक्र सुनिश्चित करते. आमचा कारखाना मोठ्या प्रमाणावर उत्पादन आणि पुरेशी स्पॉट इन्व्हेंटरी राखतो, वैद्यकीय पॅकेजिंग, इलेक्ट्रॉनिक असेंब्ली आणि फूड प्रोसेसिंग ऑटोमेटेड पोझिशनिंगमध्ये मोठ्या प्रमाणावर लागू होतो.

CM3 मालिका शॉर्ट स्टेनलेस स्टील मिनी सिलेंडर | नवीन-जनरेशन अल्ट्रा-कॉम्पॅक्ट वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH


1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH CM3/CDM3 मालिका ही एक नवीन-पिढीतील लहान-प्रकारचा स्टेनलेस स्टील मिनी सिलेंडर आहे जो पारंपारिक CM2 मालिकेसाठी अपग्रेड केलेला बदला म्हणून ऑप्टिमाइझ केलेला आहे. हे φ20 ते φ40 पर्यंत बोर आकार व्यापते, CM2 च्या तुलनेत कमाल एकूण लांबी 29mm आणि 21% कमी वजन कमी करते. अल्ट्रा-कॉम्पॅक्ट बॉडी, पूर्ण 304 स्टेनलेस स्टील बांधकाम, ऑइल-फ्री ऑपरेशन आणि 4-वे पाइपिंग डिझाइनसह, ते मर्यादित जागा, दमट, कमकुवत ऍसिड आणि अल्कली आणि स्वच्छ कामाच्या परिस्थितीशी पूर्णपणे जुळवून घेते. मध्यम-लोड अचूक रेखीय गती कार्यांसाठी अन्न, वैद्यकीय, इलेक्ट्रॉनिक्स आणि पॅकेजिंग उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जाते.

  1.1 मानक आणि प्रीमियम सामग्री बांधकाम

     JIS B 8356 अदलाबदल करण्यायोग्य मानकांचे पूर्णपणे अनुपालन. संपूर्ण सिलेंडर ट्यूब, पिस्टन रॉड आणि एंड कव्हर्स उच्च-गुणवत्तेचे 304 स्टेनलेस स्टील स्वीकारतात, उत्कृष्ट गंज-पुरावा आणि गंज-प्रतिरोधक कार्यप्रदर्शन प्रदान करतात. हे दमट वातावरणात, कमकुवत ऍसिड/कमकुवत अल्कली कामाच्या परिस्थितीमध्ये आणि मजबूत पर्यावरणीय अनुकूलतेसह स्वच्छ उत्पादन कार्यशाळेत स्थिरपणे कार्य करते.

  1.2 एकात्मिक अल्ट्रा-कॉम्पॅक्ट संरचना

     एंड कव्हर थ्रेड लॉकिंग आणि एकात्मिक सिलेंडर ट्यूब स्ट्रक्चरचा अवलंब केल्याने, एकूण आकार मोठ्या प्रमाणात कमी केला जातो. नाविन्यपूर्ण 4-वे पाइपिंग डिझाइन (90° अंतराल) अल्ट्रा-हाय माउंटिंग स्वातंत्र्य प्रदान करते, अरुंद उपकरणांच्या जागेची स्थापना कोंडी सोडवते आणि स्वयंचलित स्टेशन्सची लवचिक मांडणी साकार करते.

  1.3 संपूर्ण परिस्थिती कव्हरेजसाठी विविध गतीचे प्रकार

     • दुहेरी अभिनय (CM3B) : ड्युअल-एंड एअर इनटेक रेसिप्रोकेटिंग मोशन, मानक स्वयंचलित रेखीय ड्रायव्हिंगसाठी सर्वात सार्वत्रिक प्रकार.

     • एकल अभिनय (CM3S/T) : S = वसंत ऋतु परतावा, T = वसंत ऋतु विस्तार; सुरक्षा प्राधान्य परिस्थितींसाठी पॉवर बंद केल्यानंतर स्वयंचलित रीसेट.

     • डबल रॉड (CM3W) : ड्युअल-एंड रॉड आउटपुट, सिंक्रोनस स्थिर हालचाल आणि विशेष लिंकेज यंत्रणेसाठी दुप्पट प्रभावी स्ट्रोक.

     • नॉन-रोटेटिंग रॉड (CM3K) : हेक्सागोनल अँटी-टॉर्शन पिस्टन रॉड, उच्च-परिशुद्धता स्थिती आवश्यकतांसाठी ऑपरेशन दरम्यान शून्य रोटेशन.

  1.4 हाय-एंड सीलिंग आणि दीर्घ सेवा जीवन

     कमी-घर्षण द्विदिशात्मक सीलिंग रिंग आणि अंगभूत ऑइल स्टोरेज ग्रूव्हसह सुसज्ज, सिलेंडरमध्ये अल्ट्रा-कमी प्रारंभिक दाब आणि स्थिर ऑपरेशन वैशिष्ट्ये आहेत. मानक तेल-मुक्त स्नेहन डिझाइन स्वच्छ उद्योग मानकांची पूर्तता करते. ऑप्टिमाइझ केलेले पोशाख-प्रतिरोधक संरचना 8 दशलक्ष सायकलपेक्षा जास्त सेवा जीवन सुनिश्चित करते, ज्यामुळे उपकरणे देखभाल वारंवारता मोठ्या प्रमाणात कमी होते.

  1.5 लवचिक बफर आणि इंडक्शन कॉन्फिगरेशन

     मूलभूत शॉक शोषण आणि आवाज कमी करण्यासाठी मानक रबर बफर; अंतिम प्रभाव दूर करण्यासाठी हाय-स्पीड वारंवार ऑपरेशनसाठी पर्यायी ए-टाइप एअर बफर. CDM3 मॉडेल अंगभूत चुंबकीय रिंगसह येते, M9B/A93/Z73 मालिका चुंबकीय स्विचेस रीअल-टाइम पोझिशन सिग्नल फीडबॅक आणि PLC स्वयंचलित लिंकेज नियंत्रणासाठी सुसंगत; साध्या चक्रीय गतीसाठी CM3 नॉन-चुंबकीय आवृत्ती.


2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1. ठराविक मॉडेल संरचना: CDM3B25-100Z

कोड विभाग

व्याख्या

CM3 / CDM3

मालिका प्रकार: CM3 = चुंबकीय रिंगशिवाय; CDM3 = स्विच माउंटिंगसाठी अंगभूत चुंबकीय रिंग

B/S/T/W/K

मोशन मोड: बी = दुहेरी अभिनय; S=स्प्रिंग रिटर्न; टी = वसंत ऋतु विस्तार; डब्ल्यू = डबल रॉड; K = न फिरणारा रॉड

20/25/32/40

बोर आकार (मिमी)

स्ट्रोक मूल्य

स्ट्रोक लांबी (मिमी): दुहेरी अभिनय ≤300 मिमी; एकल अभिनय ≤100 मिमी

Z

नवीन मानक आवृत्ती; जुन्या आवृत्तीसाठी कोणतेही चिन्ह नाही

 2. मानक ऑर्डर उदाहरणे

     • चुंबकीय दुहेरी अभिनय मॉडेल: CDM3B32-50Z (φ32 बोर, 50 मिमी स्ट्रोक, अंगभूत चुंबकीय रिंग, दुहेरी अभिनय)

     • सिंगल ॲक्टिंग स्प्रिंग रिटर्न मॉडेल: CDM3S20-25Z (φ20 बोर, 25 मिमी स्ट्रोक, स्प्रिंग रीसेट)

     • नॉन-रोटेटिंग प्रिसिजन मॉडेल: CDM3K40-100Z (φ40 बोर, 100mm स्ट्रोक, हेक्सागोनल अँटी-टॉर्शन रॉड)


3. मुख्य तांत्रिक मापदंड (मानक प्रकार)

पॅरामीटर आयटम

तपशील

बोर आकार

φ20 / φ25 / φ32 / φ40 मिमी

कार्यरत दबाव श्रेणी

दुहेरी अभिनय: 0.1~1.0MPa; एकल अभिनय: 0.2~1.0MPa

पुरावा दाब

1.5MPa

सभोवतालचे तापमान

-10℃~+70℃ (नॉन-चुंबकीय); -10℃~+60℃ (चुंबकीय प्रकार)

ऑपरेटिंग गती

50~750mm/s

बफर मोड

मानक रबर बफर; पर्यायी ए-प्रकार एअर बफर

पोर्ट थ्रेड

RC1/8 (φ20/25/32); RC1/4 (φ40)

स्नेहन मोड

ऑइल-फ्री ऑपरेशन (फॅक्टरीबाहेर प्री-लुब्रिकेटेड)

स्ट्रोक सहनशीलता

±1.4 मिमी


4. 0.5MPa सैद्धांतिक जोर आणि तणाव डेटा

 4.1 डबल ॲक्टिंग (CM3B) थ्रस्ट आणि टेन्शन टेबल

बोर (मिमी)

जोर (N)

तणाव (N)

क्षैतिज भार (किलो)

20

157

141

7.8

25

245

220

12.2

32

402

362

20.1

40

628

565

31.4

  4.2 एकल अभिनय (CM3S स्प्रिंग रिटर्न) कामगिरी सारणी

बोर (मिमी)

जोर (N)

स्प्रिंग रीसेट फोर्स (N)

क्षैतिज भार (किलो)

20

145

25

7.2

25

230

40

11.5

32

380

65

19.0

40

600

100

30.0


5. माउंटिंग प्रकार आणि व्युत्पन्न मॉडेल

  5.1 विविध माउंटिंग पद्धती

     • बी मूलभूत प्रकार: एंड कव्हर थ्रेड्सद्वारे थेट स्थापना, सर्वात सार्वत्रिक आणि खर्च-प्रभावी माउंटिंग पद्धत.

     • एल फूट माउंट: स्थिर क्षैतिज स्थापनेसाठी अक्षीय फूट ब्रॅकेटद्वारे निश्चित.

     • F/G फ्लँज माउंट: उभ्या स्थिर स्थितीसाठी रॉड-साइड / रॉड-लेस साइड फ्लँज स्थापना.

     • C/D क्लीव्हिस माउंट: स्विंगिंग आणि लिंकेज परिस्थितीसाठी सिंगल क्लीव्हिस / डबल क्लीव्हिस कनेक्शन.

     • ई Trunnion माउंट: लवचिक स्विंग मोशनसाठी रॉड-लेस साइड ट्रुनियन संरचना.

  5.2 कोर व्युत्पन्न मालिका

     • CDM3B: चुंबकीय दुहेरी अभिनय प्रकार (मानक मुख्य प्रवाहातील मॉडेल)

     • CDM3S/T: चुंबकीय एकल अभिनय प्रकार (स्प्रिंग रिटर्न / स्प्रिंग विस्तार)

     • CDM3W: चुंबकीय डबल रॉड दुहेरी अभिनय प्रकार

     • CDM3K: चुंबकीय नॉन-रोटेटिंग हेक्सागोनल रॉड प्रकार

     • CDM3R: अत्यंत जागा-मर्यादित स्थानकांसाठी थेट अल्ट्रा-थिन माउंटिंग प्रकार


6. CM3 वि CM2 निवड तुलना

तुलना आयटम

CM3 शॉर्ट स्टेनलेस मिनी सिलेंडर

CM2 मानक स्टेनलेस मिनी सिलेंडर

बोर रेंज

φ20~40 (अल्ट्रा-शॉर्ट बॉडी)

φ20~40 (मानक शरीर)

साहित्य

304 स्टेनलेस स्टील (गंज प्रतिरोधक)

304 स्टेनलेस स्टील (गंज प्रतिरोधक)

एकूण लांबी

CM2 पेक्षा 13~29mm लहान

मानक लांबी बेंचमार्क

वजन

CM2 पेक्षा 21% हलका

मानक वजन बेंचमार्क

कमाल स्ट्रोक

दुहेरी अभिनय ≤300 मिमी

दुहेरी अभिनय ≤300 मिमी

थ्रस्ट रेंज

157~628N (मध्यम जोर)

157~628N (मध्यम जोर)

लागू पर्यावरण

दमट, कमकुवत आम्ल/क्षार, स्वच्छ आणि जागा-मर्यादित

दमट, कमकुवत आम्ल/क्षार, स्वच्छ आणि मानक स्थापना

खर्च पातळी

मध्यम-उच्च (कॉम्पॅक्ट आणि उच्च गंज प्रतिकार)

मध्यम-उच्च (मानक गंज प्रतिकार)

मुख्य परिस्थिती

जागा मर्यादित + गंज प्रतिरोधक अचूक ऑटोमेशन

पारंपारिक स्थापना + गंज प्रतिरोधक मानक स्टेशन


7. 3-चरण द्रुत निवड मार्गदर्शक

     १. बोर निवड: वास्तविक लोड वजनानुसार बोअरच्या आकाराची पुष्टी करा, सुरक्षितता मार्जिन 50% पेक्षा कमी राखून ठेवा. मध्यम-जोर, स्वच्छ आणि गंज-प्रतिरोधक कार्य परिस्थितीसाठी CM3 मालिकेला प्राधान्य द्या.

     2. स्ट्रोक निवड: वास्तविक कार्यरत स्ट्रोक अधिक 10~20mm सुरक्षा मार्जिन. मानक स्ट्रोक नियमांचे पालन करा: दुहेरी अभिनय ≤300mm, एकल अभिनय ≤100mm.

     3. कार्यात्मक कॉन्फिगरेशन: पारंपारिक दुहेरी अभिनय परस्पर गतीसाठी B निवडा; एकल अभिनय स्प्रिंग रीसेट सुरक्षा परिस्थितींसाठी एस; उच्च-परिशुद्धता विरोधी टॉर्शन पोझिशनिंग मागणीसाठी के.


एका वाक्याचा सारांश

     SOLH CM3 नवीन-जनरेशन शॉर्ट स्टेनलेस स्टील मिनी सिलेंडरमध्ये अल्ट्रा-कॉम्पॅक्ट लाइटवेट बॉडी, 304 पूर्ण स्टेनलेस गंज प्रतिरोध, तेल-मुक्त दीर्घ-आयुष्य ऑपरेशन आणि वैविध्यपूर्ण माउंटिंग पद्धती, उच्च-स्थिरता आणि स्पेस-सेव्हिंग मध्यम-थ्रस्ट लिनियर मोशन, इलेक्ट्रोनिक फूड सोल्यूशन्स आणि इलेक्ट्रोनिक फूड सोल्यूशन्स प्रदान करते.
