ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

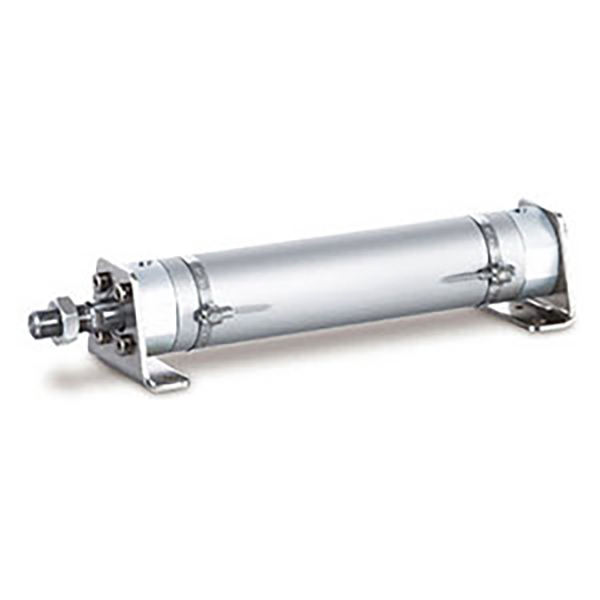

SOLH CG1/CDG1 ॲल्युमिनियम लाइटवेट गोल सिलेंडर, बोर φ20~100mm, जुन्या SMC CA1 मालिकेसाठी पूर्ण बदलण्यायोग्य माउंटिंग आयामांसह उत्तराधिकारी बदलणे. वैशिष्ट्ये: हलके, सार्वत्रिक स्थापना, लवचिक पाइपिंग लेआउट, कमी आवाज आणि उच्च गती कार्यक्षमता. ऑटोमेशन कन्व्हेयर लाइन्स, इलेक्ट्रॉनिक उपकरणे, पॅकेजिंग मशिनरी, हलके आणि मध्यम लोडसाठी हलके उद्योग उपकरणे, लाँग स्ट्रोक आणि उच्च-फ्रिक्वेंसी रेसिप्रोकेटिंग ऍप्लिकेशन्समध्ये मोठ्या प्रमाणावर वापरले जाते.
1. मानक: नवीन पिढीचे SMC हलके गोल सिलेंडर, CA1 मालिकेसाठी थेट बदली.
2. साहित्य: एक्सट्रुडेड ॲल्युमिनियम बॅरल आणि एंड कॅप्स, हार्ड क्रोम प्लेटेड पिस्टन रॉड. पारंपारिक मानक सिलिंडरपेक्षा 30% हलके, उच्च शक्ती आणि चांगली उष्णता नष्ट होते.
3. रचना: थ्रेड लॉक केलेले एंड कॅप्स, सरळ गोल आकार, सहज वेगळे करणे आणि देखभाल. 4 दिशात्मक एअर पोर्ट (90° अंतराल), अत्यंत लवचिक पाइपिंग व्यवस्था.
4. ऑपरेशन प्रकार
-- CG1B दुहेरी अभिनय: दोन्ही टोकांना हवा पुरवठा, सर्वात सामान्य मानक मॉडेल
-- CG1S / CG1T एकल अभिनय: S=स्प्रिंग रिटर्न; T=स्प्रिंग विस्तार, एअर कट ऑफ नंतर स्वयंचलित रीसेट
-- CG1W डबल रॉड: रॉड दोन्ही बाजूंनी विस्तारित, सिंक्रोनस हालचाल, वर्धित अँटी-टॉर्शन क्षमता
-- CG1K नॉन-रोटेटिंग रॉड: अचूक स्थिती आणि अँटी-ट्विस्टसाठी हेक्सागोनल पिस्टन रॉड
4. उशी: मानक रबर उशी; उच्च गती अंतर्गत प्रभाव आणि आवाज कमी करण्यासाठी एअर कुशन (प्रत्यय A) पर्यायी.
5. सीलिंग: तेल जलाशय खोबणीसह कमी-घर्षण मिश्रित सील, कमी स्टार्टअप दाब, तेल-मुक्त ऑपरेशन, सेवा जीवन ≥8 दशलक्ष चक्र.
6. पोझिशन डिटेक्शन: CDG1 अंगभूत चुंबकीय रिंगसह सुसज्ज, पिस्टन पोझिशन फीडबॅकसाठी M9B/A93/Z73 ऑटो स्विचेसशी सुसंगत; CG1 चुंबकाशिवाय, चुंबकीय स्विच स्थापित करू शकत नाही.

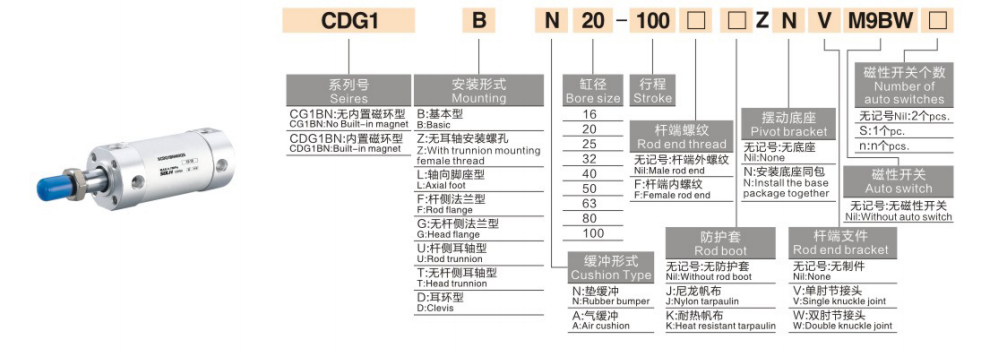

1. मॉडेल उदाहरण: CDG1BN25-100Z
|
सेगमेंट |
कोड |
व्याख्या |
| CG1 / CDG1 |
मालिका कोड |
CG1 = चुंबकीय रिंगशिवाय CDG1 = अंगभूत चुंबकीय रिंग |
| B/S/T/W/K |
क्रिया प्रकार |
बी = दुहेरी अभिनय S = सिंगल एक्टिंग स्प्रिंग रिटर्न T=सिंगल एक्टिंग स्प्रिंग एक्स्टेंड W=डबल रॉड K=नॉन-रोटेटिंग रॉड |
|
N |
रॉड एंड थ्रेड |
N=स्त्री धागा (मानक); रिक्त = पुरुष धागा |
| 20/25/32/40/50/63/80/100 |
बोर आकार (मिमी) |
φ20 ~ φ100 |
|
100 |
स्ट्रोक लांबी |
कमाल.1000mm दुहेरी अभिनय कमाल.300mm एकल अभिनय |
|
Z |
आवृत्ती कोड |
Z=नवीन मानक आवृत्ती; रिक्त = जुनी आवृत्ती |
2. मानक ऑर्डर संदर्भ उदाहरणे
-- CDG1BN32-200Z：Bore32, stroke200, दुहेरी अभिनय, अंगभूत चुंबक, महिला रॉड धागा
-- CDG1S40-100Z：Bore40, stroke100, सिंगल एक्टिंग स्प्रिंग रिटर्न, अंगभूत चुंबक
-- CDG1K50-150Z：Bore50, stroke150, गैर-फिरणारे षटकोनी पिस्टन रॉड
|
पॅरामीटर आयटम |
मानक तपशील |
| बोर रेंज |
φ20,25,32,40,50,63,80,100 मिमी |
| ऑपरेटिंग प्रेशर |
दुहेरी अभिनय:0.05~1.0MPa एकल अभिनय:0.1~1.0MPa |
| पुरावा दाब |
1.5 एमपीए |
| सभोवतालचे तापमान |
-10 ~ +70℃；-10 ~ +60℃ चुंबक सज्ज मॉडेलसाठी |
| पिस्टन गती |
एअर कुशन प्रकारासाठी 50 ~ 1000 मिमी/से; 50~700 मिमी/से |
| उशी |
मानक रबर उशी; एअर कुशन (ए) पर्यायी |
| एअर पोर्ट धागा |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| स्नेहन |
पूर्व-ग्रीस केलेले, तेल-मुक्त ऑपरेशन समर्थित |
| स्ट्रोक सहनशीलता |
≤1000mm: ±1.4 mm；1000~1500mm: ±1.8 mm |
1. दुहेरी अभिनय CG1B
|
बोर (मिमी) |
जोर (N) |
पुल फोर्स (N) |
अंदाजे क्षैतिज भार (किलो) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. एकल अभिनय CG1S (स्प्रिंग रिटर्न @0.5MPa)
| बोर (मिमी) |
जोर (N) |
स्प्रिंग रिटर्न फोर्स (N) |
अंदाजे क्षैतिज भार (किलो) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
1. माउंटिंग पर्याय
-- B मूलभूत प्रकार: एंड कॅप थ्रेड्सद्वारे थेट स्थापना (सर्वात सामान्य)
-- एल फूट माउंट: साइड माउंटिंगसाठी अक्षीय फूट ब्रॅकेट
-- F/G फ्लँज: रॉड-साइड/हेड-साइड फ्लँज प्लेट फिक्सिंग
--सी/डी क्लीविस: स्विंग मेकॅनिझमसाठी सिंगल क्लीविस/डबल क्लीविस
-- E Trunnion: टर्नओव्हर आणि स्विंग मोशनसाठी हेड-साइड ट्रुनियन माउंट
2. मुख्य व्युत्पन्न मालिका
-- CDG1B: अंगभूत चुंबकासह मानक दुहेरी अभिनय
-- CDG1S/T: सिंगल एक्टिंग स्प्रिंग रिटर्न/स्प्रिंग एक्स्टेंड
-- CDG1W: डबल रॉड दुहेरी अभिनय
-- CDG1K: न फिरणारा षटकोनी पिस्टन रॉड
-- CDG1R: मर्यादित अक्षीय जागेसाठी स्लिम डायरेक्ट माउंट आवृत्ती
-- CDG1KR: डायरेक्ट माउंट + नॉन-रोटेटिंग रॉड डबल ॲक्टिंग
1. बोअर निवड: आवश्यक थ्रस्ट आणि क्षैतिज लोडची गणना करा, आरक्षित ≥50% सुरक्षितता मार्जिन; हलके-मध्यम भार आणि दीर्घ-स्ट्रोक अनुप्रयोगांसाठी CG1 ला प्राधान्य द्या.
2. स्ट्रोक पुष्टीकरण: अतिरिक्त 10~20mm प्रवास मार्जिन जोडा; कमाल स्ट्रोक: दुहेरी अभिनय ≤1000mm, एकल अभिनय ≤300mm.
3. कॉन्फिगरेशन जुळणे
-- ऑपरेशन: दुहेरी अभिनय → B; सिंगल एक्टिंग स्प्रिंग रिटर्न → एस; अँटी-ट्विस्ट आवश्यकता → के
-- उशी: प्रत्यय जोडा एअर कुशन चालवताना गती＞500mm/s
-- पोझिशन फीडबॅक: CDG1 मॅग्नेट सुसज्ज मॉडेल निवडा, M9B/A93 ऑटो स्विचेस जुळवा
SOLH CG1/CDG1 ॲल्युमिनियम लाइटवेट गोल सिलेंडर SMC CA1 मालिकेसह पूर्णपणे बदलण्यायोग्य आहे, बहु-दिशा पाईपिंगसह हलके डिझाइन, एकाधिक माउंटिंग पर्याय, पॅकेजिंगसाठी आदर्श लाँग-स्ट्रोक लिनियर ॲक्ट्युएटर, कन्व्हेयर आणि इलेक्ट्रॉनिक ऑटोमेशन उत्पादन लाइन.
