ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

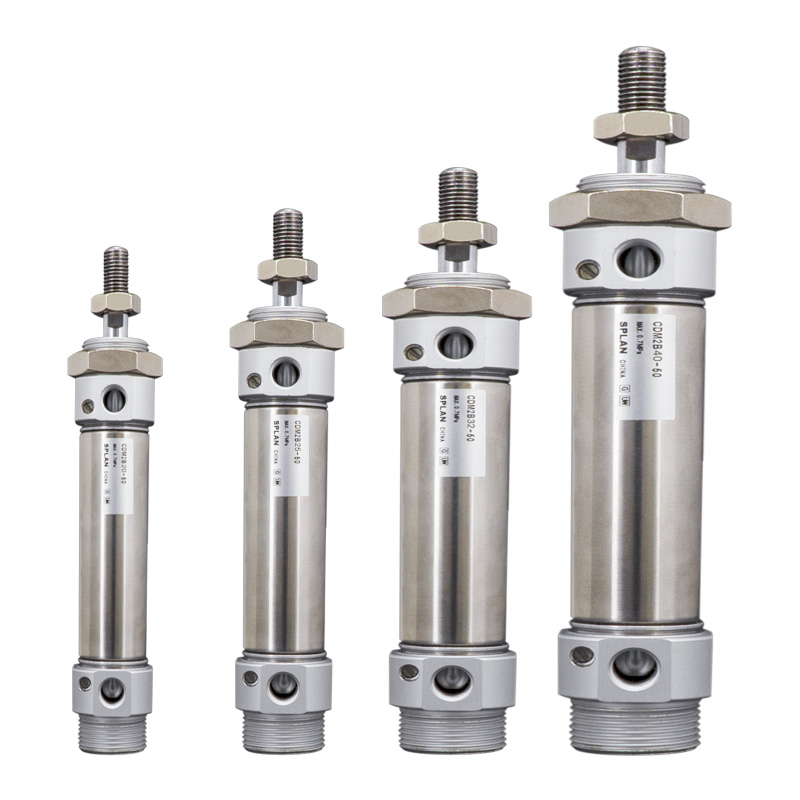

SOLH CM2/CDM2 हे JIS B 8356 मानक गोल स्टेनलेस स्टील सिलिंडर, बोर आकार φ20/25/32/40mm आहेत. मायक्रो मिनी सिलेंडर्स आणि स्टँडर्ड सिलेंडर्स दरम्यान कार्यप्रदर्शन. मुख्य फायदे: गंज प्रतिकार, दीर्घ सेवा जीवन, विविध माउंटिंग पर्याय, कॉम्पॅक्ट मध्यम थ्रस्ट आउटपुट. अन्न, फार्मास्युटिकल, इलेक्ट्रॉनिक्स, पॅकेजिंग आणि स्वच्छ ऑटोमेशन मध्यम-लोड स्टेशनसाठी व्यापकपणे दत्तक.
1. मानक: JIS B 8356 चे पालन करते, सार्वत्रिक माउंटिंग आयामांसह गोल शरीर.
2. साहित्य: 304 स्टेनलेस स्टील बॅरल, पिस्टन रॉड आणि एंड कॅप्स, गंज-पुरावा, दमट, कमकुवत ऍसिड, कमकुवत अल्कली आणि स्वच्छ वातावरणास प्रतिरोधक.
3. रचना: थ्रेड्सने लॉक केलेले एंड कॅप्स, सरळ गोलाकार बाह्यरेखा, उच्च यांत्रिक शक्ती आणि सुलभ देखभाल.
4. ऑपरेशन प्रकार
-- CM2B डबल ॲक्टिंग: दोन्ही टोकांना हवा पुरवठा, सर्वात लोकप्रिय मानक मॉडेल
-- CM2S / CM2T एकल अभिनय: S=स्प्रिंग रिटर्न; T=स्प्रिंग विस्तार, एअर कट ऑफ नंतर स्वयंचलित रीसेट
-- CM2W डबल रॉड: रॉड दोन्ही बाजूंनी विस्तारित, समकालिक हालचाली, प्रभावी प्रवास दुप्पट
-- CM2K नॉन-रोटेटिंग रॉड: षटकोनी पिस्टन रॉड, अचूक स्थितीसाठी अँटी-ट्विस्ट
5. उशी: मानक रबर उशी; एअर कुशन (प्रत्यय A) हाय स्पीड अंतर्गत प्रभाव आवाज कमी करण्यासाठी पर्यायी.
6. सीलिंग: तेल जलाशय खोबणीसह कमी-घर्षण द्विदिशात्मक सील. कमी प्रारंभिक दाब, तेल-मुक्त ऑपरेशन, सेवा जीवन ≥8 दशलक्ष सायकल.
7. पोझिशन डिटेक्शन: CDM2 आवृत्ती अंगभूत चुंबकीय रिंगसह सुसज्ज, पिस्टन स्थिती फीडबॅकसाठी M9B/A93/Z73 चुंबकीय स्विचशी सुसंगत.

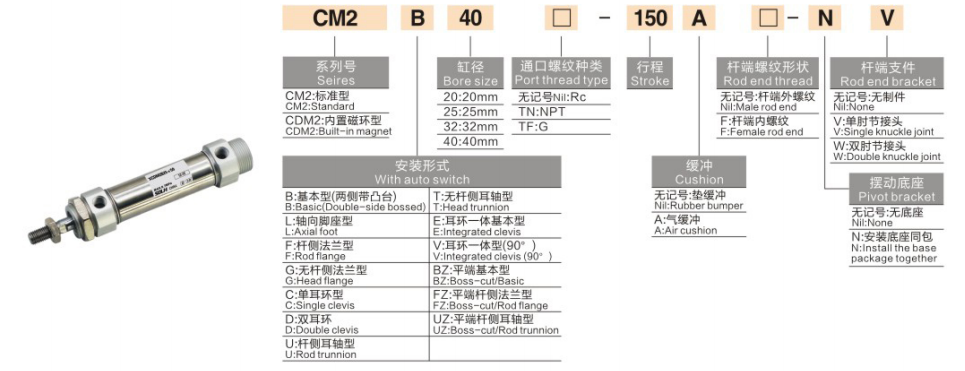

1. मॉडेल उदाहरण: CDM2B20-100A-B
|
सेगमेंट |
कोड |
व्याख्या |
| CM2 / CDM2 |
मालिका कोड |
CM2 = चुंबकीय रिंगशिवाय CDM2 = अंगभूत चुंबकीय रिंग |
| B/S/T/W/K |
क्रिया प्रकार |
बी = दुहेरी अभिनय S = सिंगल एक्टिंग स्प्रिंग रिटर्न T=सिंगल एक्टिंग स्प्रिंग एक्स्टेंड W=डबल रॉड K=नॉन-रोटेटिंग रॉड |
| 20/25/32/40 |
बोर आकार (मिमी) |
φ20 / 25 / 32 / 40 |
|
100 |
मानक स्ट्रोक |
कमाल दुहेरी अभिनयासाठी 300 मि.मी एकल अभिनयासाठी कमाल 100 मिमी |
|
A |
कुशन पर्याय |
रिक्त = रबर उशी; A=एअर कुशन |
|
B |
स्विच ग्रूव्ह |
A = ट्रॅक खोबणी; B=स्टील बँड ग्रूव्ह (मोठ्या प्रमाणावर वापरलेला) |
2. मानक ऑर्डर संदर्भ उदाहरणे
-- CDM2B25-50-B：Bore25, स्ट्रोक50, दुहेरी अभिनय, अंगभूत चुंबक, रबर कुशन
-- CDM2S32-75-B：Bore32, स्ट्रोक75, सिंगल एक्टिंग स्प्रिंग रिटर्न
-- CDM2K40-100-B：Bore40, स्ट्रोक100, नॉन-रोटेटिंग हेक्सागोनल पिस्टन रॉड
|
पॅरामीटर आयटम |
मानक तपशील |
| बोर रेंज |
φ20, 25, 32, 40 मिमी |
| ऑपरेटिंग प्रेशर |
दुहेरी अभिनय:0.1~1.0MPa एकल अभिनय:0.2~1.0MPa |
| पुरावा दाब |
1.5 एमपीए |
| सभोवतालचे तापमान |
-10 ~ +70℃；-10 ~ +60℃ चुंबक सुसज्ज आवृत्तीसाठी |
| पिस्टन गती |
50 ~ 750 मिमी/से |
| उशी |
मानक रबर उशी; एअर कुशन (ए) पर्यायी |
| एअर पोर्ट धागा |
RC1/8 (φ20/25/32), RC1/4 (φ40) |
| स्नेहन |
प्री-ग्रीस केलेले, तेल-मुक्त ऑपरेशन उपलब्ध |
| स्ट्रोक सहनशीलता |
±1.4 मिमी |
1. दुहेरी अभिनय CM2B
|
बोर (मिमी) |
जोर (N) |
पुल फोर्स (N) |
अंदाजे क्षैतिज भार (किलो) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
2. एकल अभिनय CM2S (स्प्रिंग रिटर्न @0.5MPa)
|
बोर (मिमी) |
जोर (N) |
स्प्रिंग रिटर्न फोर्स (N) |
अंदाजे क्षैतिज भार (किलो) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
1. माउंटिंग पर्याय
-- B मूलभूत प्रकार: एंड कॅप थ्रेड्सद्वारे थेट स्थापना (सर्वात सामान्य)
-- एल फूट माउंट: अक्षीय फूट ब्रॅकेट फिक्सिंग
-- F/G फ्लँज: रॉड-साइड फ्लँज /हेड-साइड फ्लँज
-- सी/डी क्लीविस: सिंगल क्लीविस/डबल क्लीविस
-- E Trunnion: स्विंग मोशनसाठी हेड-साइड ट्रुनियन
3. मुख्य व्युत्पन्न मालिका
-- CDM2B: अंगभूत चुंबकासह मानक दुहेरी अभिनय
-- CDM2S/T: सिंगल एक्टिंग स्प्रिंग रिटर्न/स्प्रिंग एक्स्टेंड
-- CDM2W: डबल रॉड दुहेरी अभिनय
-- CDM2K: न फिरणारा षटकोनी पिस्टन रॉड
-- CDM2R: मर्यादित अक्षीय जागेसाठी स्लिम डायरेक्ट माउंट आवृत्ती
1. बोअर निवड: आवश्यक थ्रस्ट आणि क्षैतिज लोडची गणना करा, आरक्षित ≥50% सुरक्षितता मार्जिन; मध्यम-लोड अनुप्रयोगांसाठी प्राधान्याने CM2 निवडा.
2. स्ट्रोक पुष्टीकरण: 10~20mm अतिरिक्त प्रवास मार्जिन जोडा; कमाल स्ट्रोक: दुहेरी अभिनय ≤300mm, एकल अभिनय ≤100mm.
3. कॉन्फिगरेशन जुळणी
-- ऑपरेशन: दुहेरी अभिनय → B; सिंगल एक्टिंग स्प्रिंग रिटर्न → एस; अँटी-ट्विस्ट आवश्यकता → के
-- कुशन: हाय-स्पीड रेसिप्रोकेटिंग मोशनसाठी प्रत्यय A (एअर कुशन) जोडा
-- स्थिती अभिप्राय: CDM2 चुंबक सुसज्ज मॉडेल निवडा, M9B/A93 चुंबकीय स्विचेस जुळवा
SOLH CM2/CDM2 JIS स्टँडर्ड स्टेनलेस स्टील राउंड न्यूमॅटिक सिलेंडर आयात केलेल्या CM2 मालिकेसह पूर्णपणे बदलण्यायोग्य आहे, डबल ॲक्टिंग, सिंगल ॲक्टिंग, डबल रॉड आणि नॉन-रोटेटिंग रॉड व्हेरियंट, एकाधिक माउंटिंग पर्याय, खाद्यपदार्थ, वैद्यकीय आणि इलेक्ट्रॉनिक उपकरणे क्लीनिंग ऑटोजिंगसाठी आदर्श मध्यम-थ्रस्ट लिनियर ॲक्ट्युएटर उपलब्ध आहे.
