वायवीय घटक मालिका

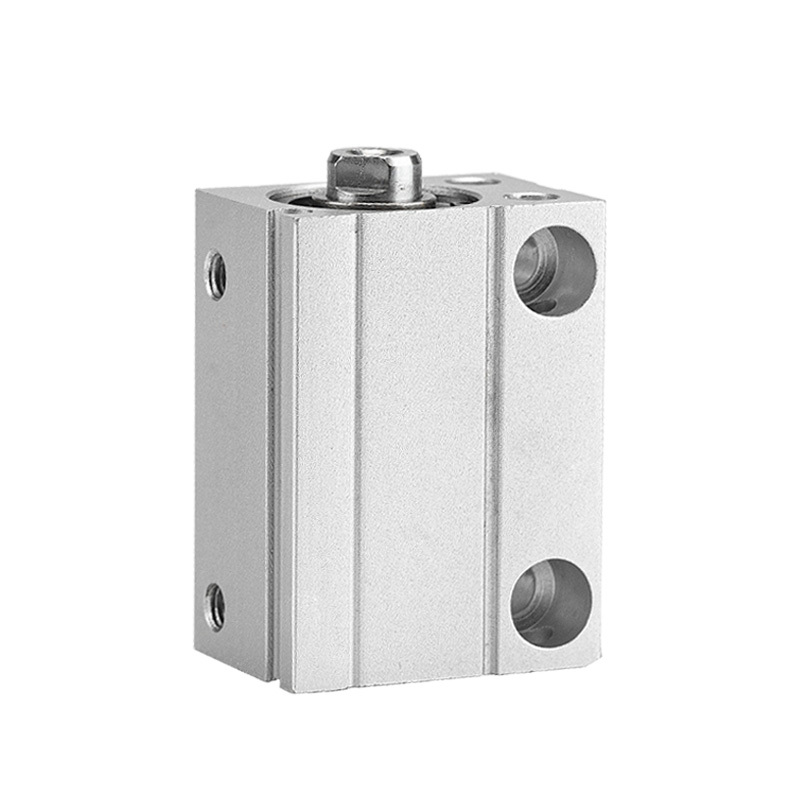

SOLH CDUJB अल्ट्रा-कॉम्पॅक्ट फ्री माउंट सिलेंडर मर्यादित इंस्टॉलेशन स्पेस असलेल्या उपकरणांसाठी विकसित केले आहे. पारंपारिक CU मालिकेशी तुलना करता, त्याची लांबी 64% आणि व्हॉल्यूम 70% ने कमी केली आहे. स्क्वेअर कॉम्पॅक्ट बॉडी अतिरिक्त ब्रॅकेटशिवाय मल्टी-सर्फेस डायरेक्ट माउंटिंगला समर्थन देते. उत्पादन लाइनअपमध्ये नॉन-चुंबकीय CUJB, चुंबक-सुसज्ज CDUJB आणि तांबे-मुक्त क्लीनरूम CDUJS समाविष्ट आहे. बोर आकार श्रेणी φ4~20mm, पर्यायी रबर कुशनसह डबल ॲक्टिंग आणि सिंगल ॲक्टिंग स्प्रिंग रिटर्न प्रकारांमध्ये उपलब्ध. चुंबकीय मॉडेल शॉर्ट-स्ट्रोक अचूक गतीसाठी सूक्ष्म चुंबकीय स्विचशी जुळतात आणि तेल-मुक्त ऑपरेशनला समर्थन देतात. 3C इलेक्ट्रॉनिक्स, सेमीकंडक्टर वेफर पोझिशनिंग आणि मेडिकल क्लीन ऑटोमेशनमध्ये मोठ्या प्रमाणावर लागू केले जाते. चुंबकीय शील्ड प्लेट्स घनतेने व्यवस्था केलेल्या सिलेंडरसाठी पर्यायी आहेत.

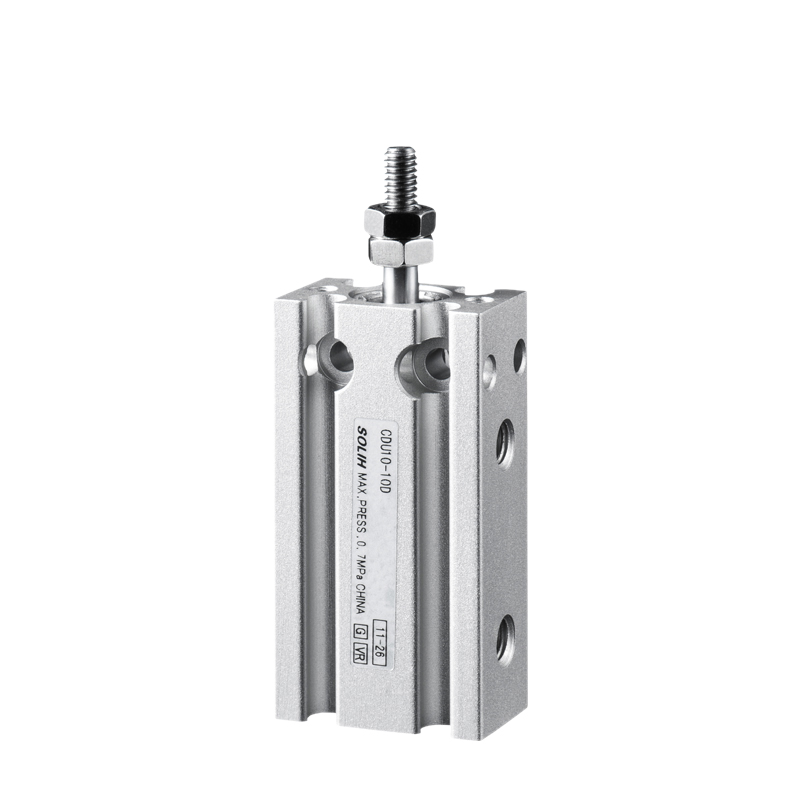

SOLH CU/CDU आयताकृती फ्री माउंट सिलिंडरमध्ये मल्टी-सर्फेस माउंटिंग होलसह अल्ट्रा-थिन ब्लॉक स्ट्रक्चर आहे, ज्यामुळे उपकरणाची जागा वाचवण्यासाठी कंसशिवाय मल्टी-एंगल डायरेक्ट इन्स्टॉलेशन सक्षम होते. संपूर्ण प्रकारांमध्ये नॉन-मॅग्नेटिक CU, मॅग्नेट-सुसज्ज CDU, CDUK नॉन-रोटेटिंग रॉड आणि CDUW डबल गाइडेड रॉड मॉडेल्सचा समावेश आहे. बोर आकार φ6~32mm, सतत ऑइल-फ्री ऑपरेशनसाठी दोन्ही टोकांवर स्थिर रबर बफरसह सिंगल/डबल एक्टिंग प्रकारात उपलब्ध. CDU मालिका स्थिती शोधण्यासाठी CMSH आणि DMSH चुंबकीय स्विचशी सुसंगत आहे आणि आंशिक बाजूचे भार सहन करते. 3C आणि सेमीकंडक्टर जिग्स, ऑटोमेशन स्टॉपर्स, लाइट क्लॅम्पिंग पोझिशनिंग आणि कॉम्पॅक्ट ऑटोमेटेड उपकरणांसाठी लहान प्रेस-फिट यंत्रणांमध्ये मोठ्या प्रमाणावर वापरले जाते.

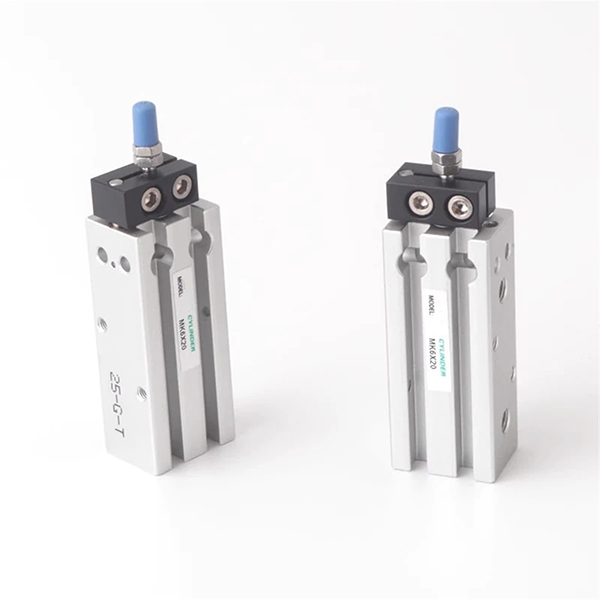

SOLH MK सिक्स-सरफेस माउंट कॉम्पॅक्ट सिलेंडर MD सिलेंडरमधून अंगभूत अँटी-रोटेशन यंत्रणेसह अपग्रेड केले आहे. पिस्टन रॉड अँटी-ट्विस्ट अचूकता ≤±0.5° पर्यंत पोहोचते, Airtac MD आणि SMC CQS मालिकेसह थेट अदलाबदल करता येते. स्क्वेअर थिन बॉडी सहा बाजूंनी कंस-मुक्त स्थापनेला अनुमती देते आणि एकाधिक सिलेंडर्सचे कॉम्पॅक्ट समांतर लेआउट सुलभ करते. प्रकारांमध्ये दुहेरी अभिनय MK, एकल अभिनय MSK/MTK, MKD दुहेरी रॉड आणि MKJ समायोजित स्ट्रोक मॉडेल समाविष्ट आहेत. अंगभूत चुंबकीय रिंग पर्यायी रबर एंड बफर आणि तेल-मुक्त क्षमतेसह. बोर आकार φ6~32mm, ऑटोमेशनसाठी 3C अचूक टूलिंग आणि शॉर्ट-स्ट्रोक क्लॅम्पिंग पोझिशनिंगमध्ये मोठ्या प्रमाणावर लागू केले जाते ज्यासाठी मर्यादित जागेत निश्चित वर्कपीस कोन आवश्यक आहे.

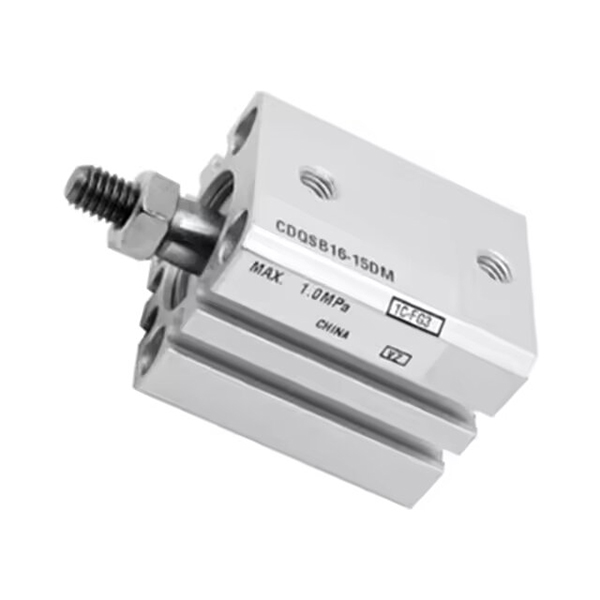

SOLH CQS कॉम्पॅक्ट पातळ सिलिंडर हे SMC CQS मालिकेसह परिमाणात बदलण्यायोग्य आहे आणि CQ2 मालिकेतून अपग्रेड केले आहे. स्क्वेअर अल्ट्रा-स्लिम बॉडी मर्यादित जागेत उच्च-सुस्पष्टता शॉर्ट-स्ट्रोक कार्यांसाठी लहान एकूण लांबी वैशिष्ट्यीकृत करते. प्रकारांमध्ये मानक सिंगल रॉड, CQSW ट्विन रॉड, CQSK नॉन-रोटेटिंग रॉड आणि XB24 लाँग-लाइफ मॉडेल समाविष्ट आहेत. अंगभूत चुंबकासह CDQS चुंबकीय स्विचच्या मल्टी-साइड माउंटिंगला समर्थन देते. तेल-मुक्त ऑपरेशनसाठी कमी-घर्षण तेल-स्टोरेज सीलसह सुसज्ज आणि 5 दशलक्ष सायकलपर्यंत सेवा आयुष्य, दोन्ही टोकांना निश्चित रबर बफरसह जोडलेले. बोर आकार φ12~25mm, सेमीकंडक्टरच्या अचूक फिक्स्चरवर पुशिंग, क्लॅम्पिंग आणि पोझिशनिंगसाठी मोठ्या प्रमाणावर वापरले जाते आणि 3C इलेक्ट्रॉनिक्स उपकरणे रेट्रोफिटिंग आणि बदलण्यासाठी.

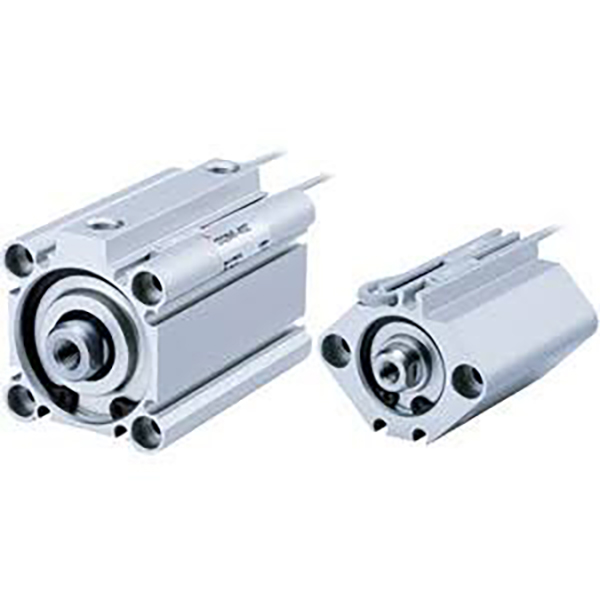

SOLH CQ2 चौरस कॉम्पॅक्ट पातळ सिलिंडर SMC CQ2 मालिकेसह पूर्णपणे बदलण्यायोग्य आहे. त्याची अल्ट्रा-शॉर्ट स्क्वेअर बॉडी स्थापना जागा वाचवण्यासाठी पारंपारिक टाय रॉड सिलेंडरच्या तुलनेत लांबी 50% कमी करते. यात विपुल प्रकारांसह संपूर्ण बोर रेंज φ4~200mm समाविष्ट आहे: सिंगल रॉड, CQ2W ट्विन रॉड, CQ2K नॉन-रोटेटिंग पिस्टन रॉड, पर्यायी एअर कुशन आणि अल्ट्रा-शॉर्ट स्ट्रोक आवृत्ती. अंगभूत चुंबक असलेले CDQ2 मॉडेल्स प्रोट्रूडिंग सेन्सर्सशिवाय मल्टी-साइड मॅग्नेटिक स्विच माउंटिंगला सपोर्ट करतात. मानक रबर बंपर सुसज्ज आहेत आणि हाय-स्पीड ऑपरेशनसाठी एअर कुशन पर्यायी आहे. 5 दशलक्ष सायकलपर्यंतच्या सेवा आयुष्यासह तेल-मुक्त ऑपरेशनसाठी तेल-आरक्षित लो घर्षण सील स्वीकारणे, इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह आणि पॅकेजिंग ऑटोमेशनमध्ये क्लॅम्पिंग, पुशिंग आणि पोझिशनिंगसाठी मोठ्या प्रमाणावर वापरले जाते.

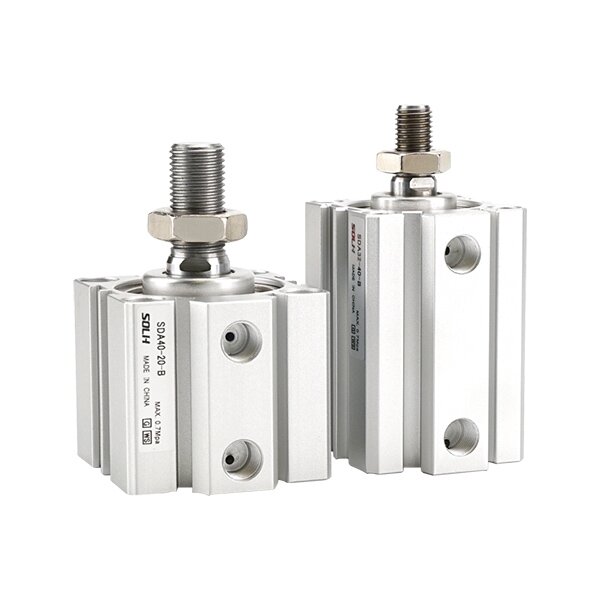

SOLH SDA स्क्वेअर अल्ट्रा-थिन कॉम्पॅक्ट सिलेंडर एक किफायतशीर कॉम्पॅक्ट वायवीय ॲक्ट्युएटर आहे. त्याची शरीराची लांबी मानक टाय रॉड सिलेंडरच्या फक्त 1/2~1/3 आहे आणि जागा वाचवण्यासाठी एम्बेडेड इंस्टॉलेशनला समर्थन देते. माउंटिंग परिमाणे Airtac ACQ आणि SMC CQ2 मालिकेसह अदलाबदल करण्यायोग्य आहेत. हे सर्वसमावेशक रूपे ऑफर करते: दुहेरी अभिनय, SSA/STA सिंगल स्प्रिंग रिटर्न, SDAD ट्विन रॉड, SDAJ समायोज्य स्ट्रोक आणि SDAS चुंबक-सुसज्ज मॉडेल. दोन्ही टोकांना अंगभूत रबर बंपर शॉक शोषून घेतात आणि आवाज कमी करतात. ग्रीस-स्टोअर लो घर्षण सील दीर्घकालीन तेल-मुक्त ऑपरेशन सक्षम करते. बोर आकार φ12~100mm, शॉर्ट-स्ट्रोक पुशिंग, क्लॅम्पिंग आणि पोझिशनिंगसाठी योग्य, 3C ऑटोमेशन, पॅकेजिंग मशिनरी आणि फिक्स्चरमध्ये मोठ्या प्रमाणावर लागू केले जाते, जागा-मर्यादित उपकरणांसाठी किफायतशीर उपाय म्हणून.

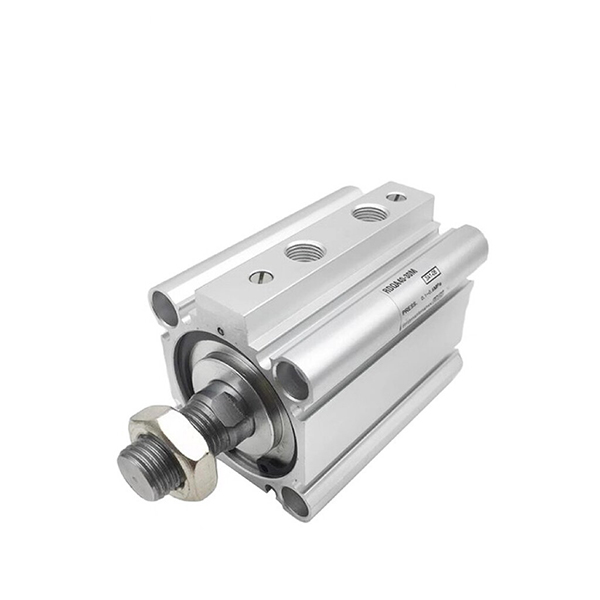

SOLH RQ पातळ सिलिंडर SMC RQ/RDQ मालिकेसह अदलाबदल करण्यायोग्य आहे. हे CQ2 रबर बफरच्या 3 पट ऊर्जा शोषून घेण्याची क्षमता आणि 50% कमी ऑपरेटिंग नॉइजसह नाविन्यपूर्ण रिंगलेस बिल्ट-इन एअर कुशन संरचना स्वीकारते. अल्ट्रा-स्लिम स्क्वेअर बॅरल पारंपारिक एअर कुशन पातळ सिलिंडरपेक्षा 20% लहान आहे आणि थेट अपग्रेड बदलण्यासाठी माउंटिंग डायमेंशन CQ2 आणि CQS मध्ये फिट आहे. व्हेरियंटमध्ये नॉन-चुंबकीय RQ, चुंबक-सुसज्ज RDQ आणि वर्टिकल लोड अँटी-ड्रॉपसाठी लॉक करण्यायोग्य RLQ समाविष्ट आहेत. 50~500mm/s वर सतत हाय-स्पीड रेसिप्रोकेशनसाठी योग्य. बोर आकार φ20~100mm आणि तेल-मुक्त ऑपरेशनला समर्थन देते. हाय-सायकल ऑटोमेशन लोडिंग/अनलोडिंग, अचूक क्लॅम्पिंग आणि पोझिशनिंगमध्ये मोठ्या प्रमाणावर वापरले जाते ज्यासाठी कमी प्रभाव आणि कमी आवाज आवश्यक असतो.

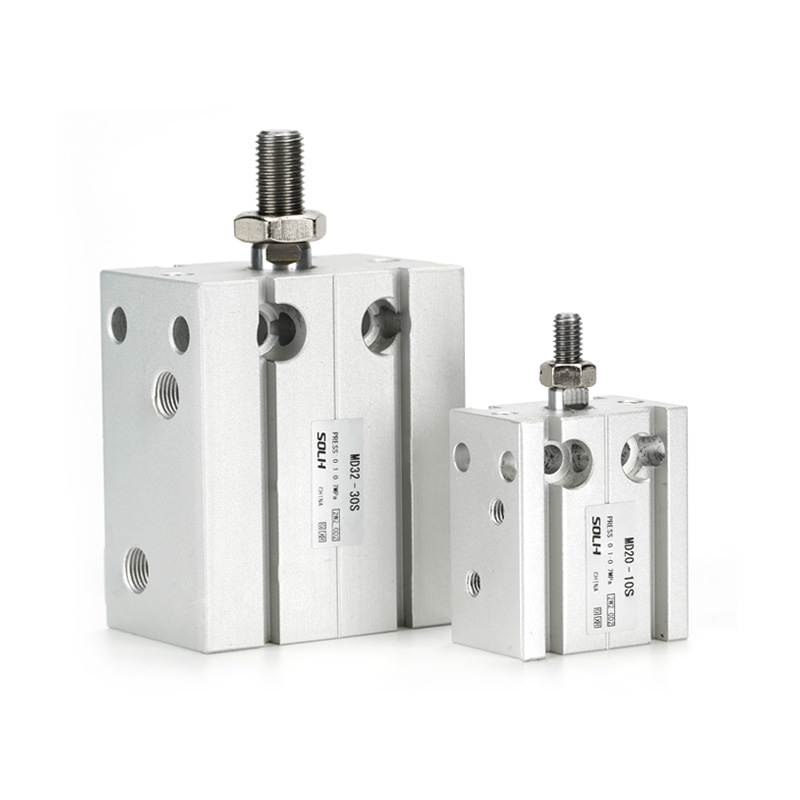

SOLH MD मल्टी-पोझिशन फ्री-माउंट कॉम्पॅक्ट सिलेंडर कोणत्याही कोनात ब्रॅकेट-फ्री इंस्टॉलेशनसाठी ब्लॉक बॉडीच्या सहा बाजूंना टॅप माउंटिंग होलसह सुसज्ज आहे, अरुंद, उच्च-घनता उपकरण लेआउटमध्ये बसण्यासाठी मानक गोल सिलेंडरपेक्षा 30%~50% पातळ आहे. पाच उप-मॉडेल सर्व कार्यरत मोड्स कव्हर करतात: मानक सिंगल-रॉड डबल-ॲक्टिंग MD, सिंगल-रॉड सिंगल-ॲक्टिंग MSD (स्प्रिंग एक्स्टेंड) / MTD (स्प्रिंग रिट्रॅक्ट), अँटी-टॉर्शन डबल-रॉड MDD आणि स्ट्रोक-ॲडजस्टेबल डबल-रॉड MDJ. बोरचा आकार 6 ते 32 मिमी पर्यंत असतो आणि मानक स्ट्रोक 5~60 मिमी असतो. प्रत्येक युनिटमध्ये अंगभूत फ्रंट रबर बफर आणि चुंबकीय सेन्सर्ससाठी ड्युअल साइड स्लॉट आहेत; प्रत्यय-एस म्हणजे CMSH/DMSH रीड स्विचेससह सुसंगत एकात्मिक स्थायी चुंबक. पिस्टन रॉड तेल-मुक्त गुळगुळीत ऑपरेशनसाठी एकात्मिक स्व-लुब्रिकेटिंग बुशिंगचा अवलंब करते. डबल-रॉड प्रकार ऑफसेट लोड्समधून पार्श्व विक्षेपण दूर करतात, तर MDJ मध्ये लवचिक स्ट्रोक फाइन-ट्यूनिंगसाठी मागील समायोजन स्क्रूची वैशिष्ट्ये आहेत. 3C, सेमीकंडक्टर आणि सामान्य लहान ऑटोमेशन मशिनरीमध्ये लाइट-ड्यूटी क्लॅम्पिंग, इजेक्टिंग, क्रिमिंग आणि सूक्ष्म जिग्सच्या अचूक स्थितीवर व्यापकपणे लागू केले जाते.

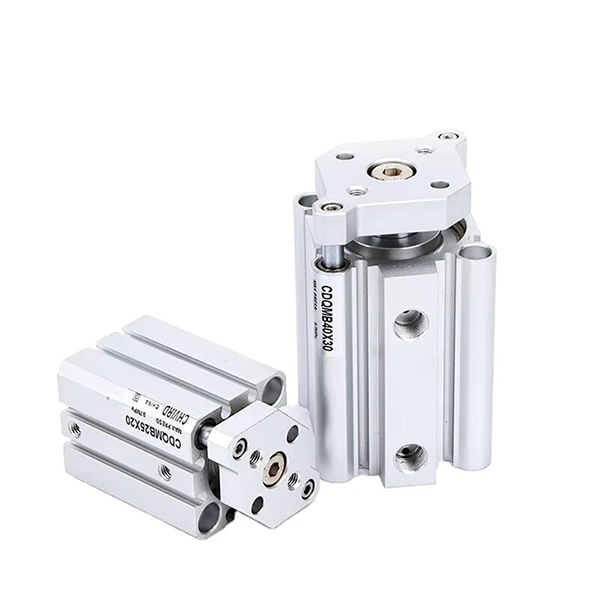

SOLH CQM उच्च-कडकपणा निर्देशित पातळ सिलिंडर SMC CQM/CDQM सह बदलण्यायोग्य आहे. एकात्मिक समांतर दुहेरी मार्गदर्शक रॉड्ससह CQ2 पातळ सिलेंडरच्या संरचनेवर बांधलेले, ते CQ2 प्रमाणेच शरीराची लांबी राखते आणि बाह्य मार्गदर्शकांची गरज दूर करते. पिस्टन रॉड रोटेशन सहिष्णुता ≤±0.2° सह, त्याचा पार्श्व भार प्रतिरोध मानक CQ2 सिलेंडरपेक्षा 2~4 पट जास्त आहे. प्रकारांमध्ये नॉन-चुंबकीय CQM, चुंबक-सुसज्ज CDQM आणि CQM-XB24 दीर्घ सेवा जीवन मॉडेल समाविष्ट आहे. दोन्ही टोकांवर रबर बंपर बसवलेले आणि तेल-मुक्त ऑपरेशनला समर्थन देते. बोर आकार φ12~100mm, CQ2/CQS सह सुसंगत माउंटिंग आयाम. इलेक्ट्रॉनिक्स असेंबली ऑटोमेशनमध्ये ऑफसेट लोडसह शॉर्ट-स्ट्रोक अचूक पुशिंग आणि फिक्स्चर क्लॅम्पिंगसाठी आदर्श.
