ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

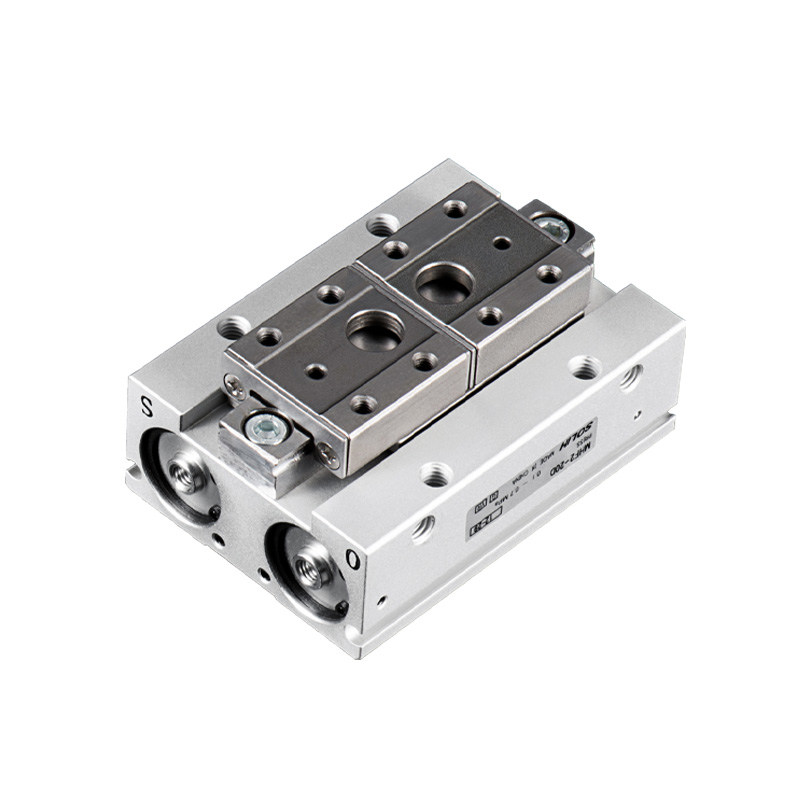

SOLH MHF2 मालिका अल्ट्रा-फ्लॅट ड्युअल-पिस्टन रेखीय मार्गदर्शक 2-जॉ समांतर ग्रिपर आहे. कोर हायलाइट: शरीराची उंची फक्त 1/3 समतुल्य MHZ2 ग्रिपर, उच्च स्थितीत अचूकता राखून शेवटी झुकणारा क्षण प्रभावीपणे कमी करा. तीन पर्यायी स्ट्रोक श्रेणी उपलब्ध आहेत. चार बाजूची माउंटिंग संरचना. विशेषत: अल्ट्रा-स्पेस-लिमिटेड लो-लोड हाय-प्रिसिजन ऍप्लिकेशन्ससाठी डिझाइन केलेले: लघु रेखीय मॉड्यूल, लहान रोबोट EOAT, सेमीकंडक्टर, इलेक्ट्रॉनिक्स आणि अचूक असेंबली स्टेशन.
-- स्ट्रक्चर: ड्युअल पिस्टन + प्रिसिजन रेखीय मार्गदर्शक रेल (Φ25/Φ32 अभिसरण बॉल बेअरिंग मार्गदर्शकाचा अवलंब). स्विंग न करता शुद्ध समांतर रेषीय जबड्याची हालचाल, उच्च कडकपणा. ॲल्युमिनियम मिश्र धातु मुख्य भाग, स्टेनलेस स्टील जबडा, अंगभूत चुंबकीय रिंग. चार बाजूंच्या चुंबकीय स्विच माउंटिंग ग्रूव्ह्स; माउंटिंग पर्याय: तळाशी टॅप केलेले छिद्र / बाजूने टॅप केलेले छिद्र / छिद्रातून स्थापना.
-- कृती प्रकार: फक्त डबल ॲक्टिंग डी (द्विदिशात्मक वायु नियंत्रण, एकल अभिनय आवृत्ती नाही). समायोज्य हालचाल गती आणि गुळगुळीत ऑपरेशनसाठी अंगभूत थ्रॉटल वाल्व.
--अल्ट्रा-फ्लॅट लेआउट: समान क्लॅम्पिंग फोर्स अंतर्गत MHZ2 च्या तुलनेत उंची सुमारे 66% कमी झाली, शेवटी झुकण्याचा क्षण मोठ्या प्रमाणात कमी होतो आणि स्थिती स्थिरता सुधारते.
-- स्ट्रोक कॉन्फिगरेशन: 3 स्ट्रोक पर्याय प्रति बोर: D(शॉर्ट) / D1(मध्यम) / D2(लांब) वेगवेगळ्या वर्कपीसच्या रुंदीशी जुळण्यासाठी.
-- पोझिशनिंग अचूकता: पुनरावृत्ती अचूकता ±0.04~±0.05mm, उच्च-फ्रिक्वेंसी सायकलिंग अंतर्गत स्थिर.

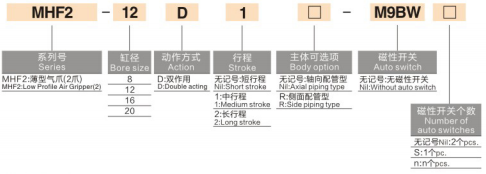

1. मॉडेल उदाहरण: MHF2-16D1-S-M9BW
|
सेगमेंट |
कोड |
वर्णन |
|
1 |
MHF2 |
मालिका: अल्ट्रा-पातळ समांतर ग्रिपर |
|
2 |
16 |
बोर आकार: 8,12,16,20,25,32 मिमी (Φ25/32 नवीन मोठे तपशील) |
|
3 |
D/D1/D2 |
स्ट्रोक ग्रेड / D = शॉर्ट स्ट्रोक / D1 = मध्यम स्ट्रोक / D2 = लांब स्ट्रोक |
|
4 |
-एस |
चुंबकीय रिंग पर्याय blank = कोणतेही चुंबक नाही; S = अंगभूत चुंबकीय स्विचसाठी चुंबकीय रिंग |
| 5 | -M9B |
चुंबकीय स्विच प्रकार M9B(NPN) / M9N(PNP) / M9P वायर लांबी: मानक 0.5 मी; W=1m L=3m |
|
6 |
प्रत्यय माउंटिंग कोड |
रिक्त = मानक टॅप केलेले छिद्र 2 = थ्रू-होल माउंटिंग F = सिंगल जबडाचा निश्चित प्रकार |
2. मानक ऑर्डरचे उदाहरण
2.1 MHF2-20D2-S-M9BW
-- बोर 20, लाँग स्ट्रोक D2, अंगभूत चुंबकीय रिंग, 1m केबलसह M9B चुंबकीय स्विच.
|
पॅरामीटर आयटम |
मानक तपशील |
| जबडा प्रमाण |
2 जबडे, शुद्ध समांतर रेखीय उघडणे आणि बंद करणे |
| ऑपरेशन मोड |
फक्त दुहेरी अभिनय (एकल अभिनय प्रकार नाही) |
| ऑपरेटिंग प्रेशर |
बोअर ८: ०.१५~०.७एमपीए बोर १२~३२: ०.१~०.७एमपीए (इष्टतम कामाचा दाब:०.५एमपीए) |
| पुरावा दाब |
1.0 MPa |
| सभोवतालचे तापमान |
-10 ~ 60 ℃ (एअर पाईपिंगमध्ये आइसिंग नाही) |
| स्थिती अचूकतेची पुनरावृत्ती करा |
बोअर 8/12：±0.05 मिमी बोर 16~32：±0.04 मिमी |
| कमाल ऑपरेटिंग वारंवारता |
शॉर्ट स्ट्रोक(D):120 cpm मध्यम/लांब स्ट्रोक(D1/D2):60 cpm |
| एअर पोर्ट धागा |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| स्नेहन |
तेल मुक्त ऑपरेशन; NSF-H1 फूड ग्रेड ग्रीस पर्यायी |
| स्विच स्थापना |
चार बाजूंनी स्लाईड ग्रूव्हज, मॅग्नेटिक स्विच दोन्ही बाजूंना बसवता येतात |
| माउंटिंग पर्याय |
तळ, बाजू, थ्रू-होल, बहु-दिशा सार्वत्रिक स्थापना |
|
बोर(मिमी) |
पूर्ण मॉडेल |
सिंगल जॉ ट्रॅव्हल(मिमी) |
कमाल एकूण उघडणे(मिमी) |
क्लॅम्पिंग फोर्स(N) |
शरीराची उंची(मिमी) |
निव्वळ वजन(ग्रॅ) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
महत्वाची टीप: जबडयाच्या विस्ताराची लांबी एल वाढते म्हणून क्लॅम्पिंग फोर्स कमी होते. निवड करताना स्वीकार्य वाकणे क्षण तपासणे आवश्यक आहे, सुरक्षा घटक ≥1.5.
-- स्थापना जागा काटेकोरपणे मर्यादित आणि उंची प्रतिबंधित: स्लिम रेखीय मॉड्यूल्स, लघु रोबोट एंड इफेक्टर
-- मागणी कमी झुकणारा क्षण, स्थिर समांतर उच्च परिशुद्धता: सेमीकंडक्टर, 3C इलेक्ट्रॉनिक्स, अचूक हार्डवेअर असेंब्ली
-- लवचिक स्ट्रोक जुळण्याची आवश्यकता: भिन्न वर्कपीस रुंदी अनुकूल करण्यासाठी लहान/मध्यम/लांब स्ट्रोक निवडा
-- कॉम्पॅक्ट इंटिग्रेटेड मेकॅनिझमसाठी मल्टी-एंगल माउंटिंग आणि ड्युअल-साइड पोझिशन डिटेक्शन आवश्यक आहे
-- उंचीच्या मर्यादा आणि वर्कपीसच्या रुंदीनुसार बोर आकार आणि स्ट्रोक निवडा: प्राधान्य क्रम D(लहान) → D1(मध्यम) → D2(लांब)
-- प्रत्यय जोडा -S चुंबकीय रिंग + M9B/M9N/M9P स्विच PLC द्वारे जबडा उघडा/बंद स्थिती अभिप्राय आवश्यक असल्यास
-- माउंटिंग निवड: मानक टॅप केलेले छिद्र (डीफॉल्ट); थ्रू-होल इंस्टॉलेशनसाठी प्रत्यय -2 स्लिम प्लॅटफॉर्म आणि ब्रॅकेटसाठी उपयुक्त आहे
-- लोड चेक: नियंत्रण जबडा विस्तार लांबी एल; स्वीकार्य वाकण्याच्या क्षणापेक्षा जास्त ऑफसेट लोड टाळा
-- मोठा बोर Φ25/32: फिरणारे बॉल बेअरिंग मार्गदर्शक, मध्यम जड वर्कपीससाठी उच्च कडकपणा स्वीकारा
SOLH MHF2 अल्ट्रा-थिन डबल ॲक्टिंग पॅरलल न्यूमॅटिक ग्रिपरमध्ये अल्ट्रा-लो प्रोफाइल डिझाइन, स्ट्रोक पर्यायांचे तीन ग्रेड, चार-साइड माउंटिंग आणि ±0.04~±0.05 मिमी उच्च परिशुद्धता, सुसंगत M9 मालिका चुंबकीय स्विचसह सुसज्ज, आदर्श कॉम्पॅटिबल लो-ॲक्ट रोबटिंग मिनी-एटी सोल्यूशन, इ. सेमीकंडक्टर आणि 3C अचूक असेंबली ऑटोमेशन.
