ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

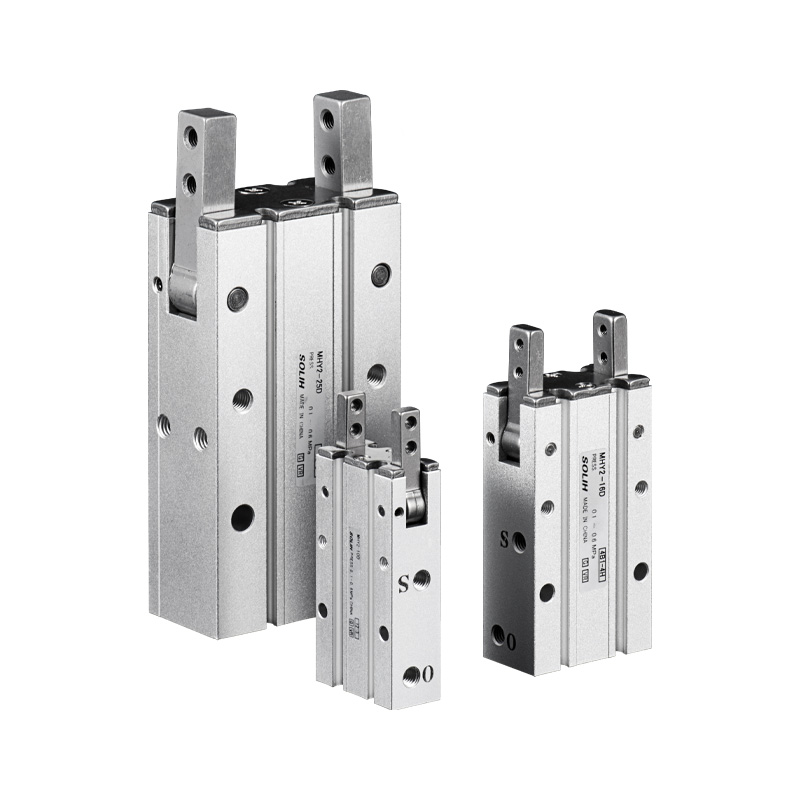

SOLH MHY2 मालिका मानक 180° रुंद स्विंग कॅम-चालित 2-जॉ न्यूमॅटिक ग्रिपर आहे. मुख्य फायदे: अल्ट्रा-लार्ज ओपनिंग एंगल, लाइटवेट कॉम्पॅक्ट स्ट्रक्चर, अँटी-डस्ट स्ट्रक्चर आणि स्थिर रिपीट पोझिशनिंग. गोल आणि अनियमित वर्कपीस हाताळणी, स्वयंचलित लोडिंग/अनलोडिंग, फ्लिपिंग आणि सॉर्टिंगसाठी आदर्श. साध्या गतीचा मार्ग जटिल यांत्रिक हालचालींशिवाय सरळ उचलणे आणि सोडणे सक्षम करते.
-- ट्रान्समिशन: कॅम यंत्रणा (गियर आणि रॅक नाही). ड्युअल पिस्टन दोन जबडे समकालिकपणे चालविण्यासाठी कॅम असेंबली पुश करतात. ऍन्टी-लूझिंग होल्डिंगसाठी कमाल ओपनिंग अँगल 180°, ओव्हरक्लोज पोझिशन -3°. जबडा विक्षेप न करता गुळगुळीत सिंक्रोनाइझ स्विंग.
-- बांधकाम: ॲल्युमिनियम मिश्र धातु शरीर, मानक म्हणून स्टेनलेस स्टील जबडा, अंगभूत चुंबकीय रिंग, चार बाजूंच्या चुंबकीय स्विच माउंटिंग स्लॉट्स. तळाशी आणि बाजूच्या चेहऱ्यावर माउंटिंग होल उपलब्ध आहेत. अरुंद क्लिअरन्स डिझाइन अंतर्गत यंत्रणेमध्ये धूळ आणि मोडतोड घुसखोरी प्रतिबंधित करते.
--ऑपरेशन मोड: फक्त डबल ॲक्टिंग (D), सिंगल ॲक्टिंग NO/NC प्रकार नाहीत. समायोज्य ओपनिंग/क्लोजिंग स्पीडसह द्विदिशात्मक वायु नियंत्रण.
-- पोझिशनिंग अचूकता: सातत्यपूर्ण स्विंग एंगलसह पोझिशनिंग अचूकता ±0.02 मिमी पुनरावृत्ती करा.

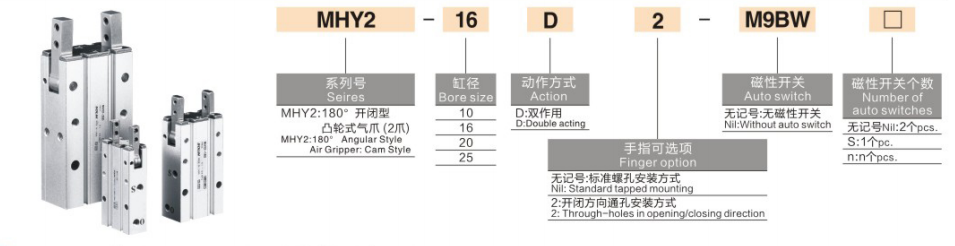

1. मॉडेल उदाहरण: MHY2-16D-S-M9BW
|
सेगमेंट |
कोड |
वर्णन |
| MHY2 |
मालिका कोड |
180° कॅम-चालित स्विंग वायवीय ग्रिपर |
|
16 |
बोर आकार |
10 / 16 / 20 / 25 मिमी (6/32/40 तपशील नाही) |
|
D |
ऑपरेशन मोड |
D = दुहेरी अभिनय (केवळ उपलब्ध प्रकार) |
| -एस |
चुंबकीय रिंग पर्याय |
रिक्त = चुंबकाशिवाय; S = चुंबकीय स्विच स्थापनेसाठी अंगभूत चुंबकीय रिंग |
| -M9B |
चुंबकीय स्विच |
M9B (NPN) / M9N (PNP) / M9P मानक केबल 0.5m; W=1m; L=3m |
| प्रत्यय माउंट कोड |
माउंटिंग पर्याय |
रिक्त = मानक टॅप केलेले छिद्र; 2 = थ्रू-होल माउंटिंग |
2. मानक ऑर्डर संदर्भ
MHY2-20D-S-M9BW: बोर 20, दुहेरी अभिनय, अंगभूत चुंबकीय रिंग, 1m केबलसह M9B चुंबकीय स्विच.
|
पॅरामीटर आयटम |
मानक तपशील |
| जबडा प्रमाण |
2 स्विंग जबडा |
| स्विंग कोन |
कमाल उघडा 180°, ओव्हरक्लोज स्थिती -3° |
| ऑपरेशन मोड |
फक्त दुहेरी अभिनय (D) |
| ऑपरेटिंग प्रेशर रेंज |
0.1~0.6 MPa (इष्टतम कामाचा दाब: 0.5MPa) |
| पुरावा दाब |
0.7 MPa |
| सभोवतालचे तापमान |
-10 ~ 60 ℃ (एअर पाईपिंगमध्ये आइसिंग नाही) |
| स्थिती अचूकतेची पुनरावृत्ती करा |
±0.02 मिमी |
| एअर पोर्ट धागा |
10/16/20/25: M5×0.8 |
| स्नेहन |
तेल मुक्त ऑपरेशन |
| स्विच स्थापना |
चार-बाजूचे स्लाइड ग्रूव्ह, 1 किंवा 2 चुंबकीय स्विचला समर्थन देतात |
|
बोर (मिमी) |
पूर्ण मॉडेल |
क्लॅम्पिंग टॉर्क (N・m) |
समतुल्य क्लॅम्पिंग फोर्स (N) |
निव्वळ वजन (ग्रॅम) |
|
10 |
MHY2-10D |
0.16 |
~४.६ |
70 |
|
16 |
MHY2-16D |
0.54 |
~१५.४ |
150 |
|
20 |
MHY2-20D |
1.10 |
~३१.४ |
320 |
|
25 |
MHY2-25D |
2.28 |
~65.1 |
560 |
महत्वाची टीप: क्लॅम्पिंग अंतर एल वाढल्याने प्रभावी क्लॅम्पिंग फोर्स कमी होते. निवड दरम्यान लोड टॉर्क सत्यापन अनिवार्य आहे.
✅ MHY2 निवडा जर:
-- दंडगोलाकार नळ्या, अनियमित आकाराचे भाग, लोडिंग/अनलोडिंग आणि फ्लिपिंग स्टेशनसाठी अल्ट्रा-वाइड 180° उघडणे आवश्यक आहे
-- लाइट पेलोड कॉम्पॅक्ट रोबोट एंड इफेक्टर, लाइटवेट डिझाइन प्राधान्य
-- धूळ आणि मोडतोड सह कार्यशाळा वातावरण, दूषित विरोधी अंतर्गत रचना मागणी
-- जेव्हा MHZ2 समांतर ग्रिपर मोठ्या व्यासाच्या अनियमित वर्कपीस पकडू शकत नाही तेव्हा पर्यायी उपाय आवश्यक आहे
❌ शिफारस केलेली नाही, पर्यायी मॉडेल निवडा:
--सर्वसाधारणपणे उघडे/साधारणपणे बंद पॉवर-ऑफ होल्डिंगसाठी सिंगल एक्टिंग आवश्यक आहे → MHW2 गियर स्विंग ग्रिपर निवडा
-- 25 मिमी पेक्षा मोठा बोर आणि जड क्लॅम्पिंग फोर्स आवश्यक आहे → MHW2 मालिका निवडा (जास्तीत जास्त 40 बोर)
-- लहान ओपनिंग ट्रॅव्हलसह शुद्ध समांतर रेखीय क्लॅम्पिंग → MHZ2 समांतर ग्रिपर निवडा
-- वर्कपीस व्यास आणि बाह्य परिमाणानुसार बोअर निवडा: 10(लहान) →16 →20 →25(मध्यम-मोठे)
-- PLC पोझिशन फीडबॅकसाठी प्रत्यय -S चुंबकीय रिंग अधिक M9 मालिका चुंबकीय स्विच जोडा
-- माउंटिंग निवड: मानक टॅप केलेल्या छिद्रासाठी रिक्त; प्लॅटफॉर्म आणि ब्रॅकेट असेंब्लीसाठी उपयुक्त थ्रू-होल इंस्टॉलेशनसाठी प्रत्यय -2
-- लोड चेक: क्लॅम्पिंग अंतर ठेवा एल ≤35 मिमी; टॉर्क आणि क्लॅम्पिंग फोर्ससाठी सुरक्षा घटक ≥1.5 राखा
SOLH MHY2 कॅम-चालित 180° रुंद स्विंग न्यूमॅटिक ग्रिपर अँटी-डस्ट कॅम ट्रान्समिशन स्ट्रक्चरचा अवलंब करते, केवळ दुहेरी अभिनय, पर्यायी चुंबकीय स्विच आणि थ्रू-होल माउंटसह ±0.02 मिमी पुनरावृत्ती अचूकता, मोठ्या-व्यासाच्या गोल आणि अनियमित वर्कपीसवर लाइटवेट कॉम्पॅक्ट सोल्यूशन, ऑटोमॅटिक वर्कपीस आणि यंत्रमाग उचलणे.
