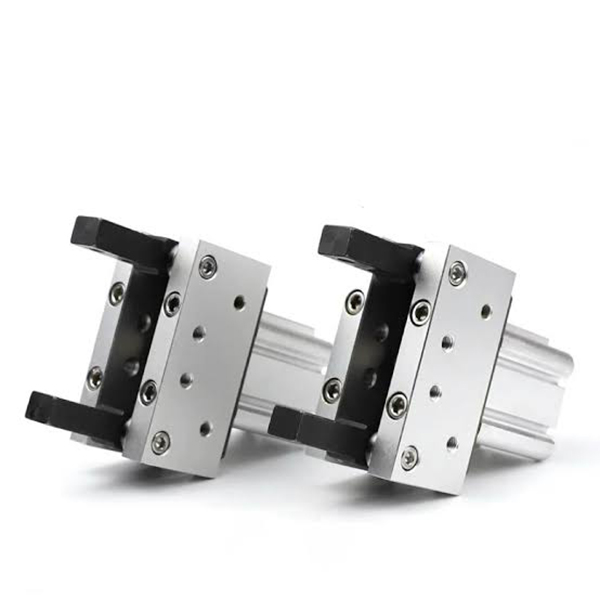

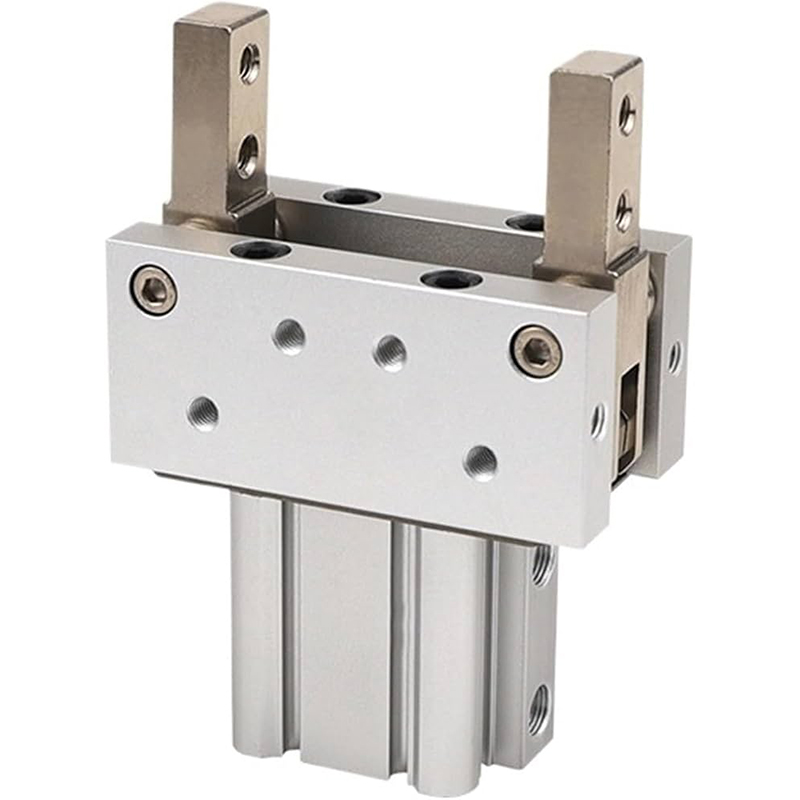

MHT2 मालिका टॉगल जॉइंट हेवी-ड्यूटी सेल्फ-लॉकिंग वायवीय ग्रिपर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH MHT2 मालिका टॉगल-जॉइंट चालित 2-जॉ पिव्होट अँगुलर ग्रिपर आहे. उत्कृष्ट वैशिष्ट्यांमध्ये टॉगल सेल्फ-लॉकिंग मेकॅनिझम, पॉवर-ऑफ होल्डिंग क्षमता, अल्ट्रा-हाय क्लॅम्पिंग टॉर्क आणि उच्च स्ट्रक्चरल कडकपणा असलेले फोर-साइड सेन्सर इंस्टॉलेशन स्लॉट यांचा समावेश आहे.

     कठोर अँटी-ड्रॉप सुरक्षा आवश्यकतांसह जड वर्कपीस क्लॅम्पिंग, वाहतूक आणि स्थितीसाठी अनुकूलित; उच्च-जोखीम असलेल्या स्वयंचलित स्टेशनसाठी प्राधान्यकृत हेवी-लोड ग्रिपर.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

     --कार्याचे तत्त्व: टॉगल लिंक फोर्स-एम्प्लीफायिंग मेकॅनिझमसह एकत्रित सिलेंडर पुश-पुल. जेव्हा जबडा बंद होतो, तेव्हा टॉगल डेड-पॉइंट लॉकिंग स्थितीत पोहोचतो. क्लॅम्पिंग फोर्स 3~5 वेळा वाढविले जाते आणि विश्वसनीय सुरक्षिततेसाठी स्वयं-लॉकिंगसाठी ≥80% क्लॅम्पिंग फोर्स हवेचा दाब कमी झाल्यावर / एअर कट-ऑफवर सतत राखला जाऊ शकतो.

     -- बॉडी कन्स्ट्रक्शन: बिल्ट-इन मॅग्नेटिक रिंगसह स्क्वेअर हार्ड एनोडाइज्ड ॲल्युमिनियम हाउसिंग. चार माउंटिंग ग्रूव्ह (वर/खाली/डावी/उजवीकडे) सेन्सर लेआउटसाठी डेड अँगलशिवाय M9B/A93 मालिका चुंबकीय स्विचेस थेट असेंब्ली करण्याची परवानगी देतात.

     -- ऑपरेशन प्रकार: दुहेरी अभिनय (D मानक आवृत्ती / DZ अद्यतनित हलकी आवृत्ती). बंद स्थितीत जबडे लॉक; सिलेंडर थ्रस्ट उघडण्याच्या क्रियेसाठी जबडा रीसेट करते.

     -- मटेरियल स्पेसिफिकेशन: हार्ड ऑक्सिडेशन ॲल्युमिनियम सिलेंडर, उच्च-शक्ती मिश्र धातु स्टील जबडा, पोशाख-प्रतिरोधक लिंकेज असेंबली. उच्च कडकपणा, दीर्घ सेवा जीवन आणि देखभाल-मुक्त तेल-मुक्त ऑपरेशन.

     -- लवचिक माउंटिंग: मल्टिपल टॅप माउंटिंग होल अक्षीय, अनुदैर्ध्य आणि क्षैतिज इंस्टॉलेशनला समर्थन देतात, कॉम्पॅक्ट मर्यादित उपकरण लेआउटसाठी योग्य.

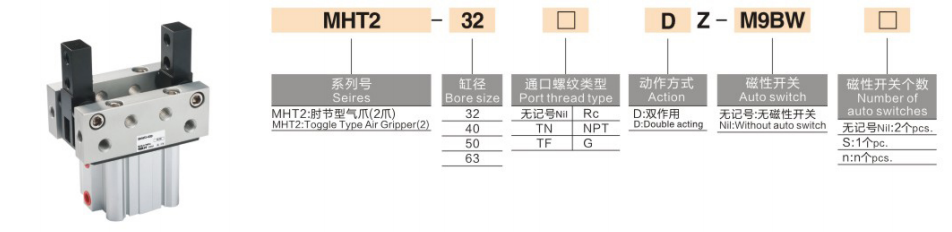

मॉडेल कोडिंग नियम पूर्ण करा

 1. मॉडेल उदाहरण:MHT2-50DZ-M9BW

  2. मानक ऑर्डर संदर्भ उदाहरणे

     -- MHT2-32D：बोर 32, स्विचशिवाय डबल ॲक्टिंग स्टँडर्ड बेस मॉडेल

     -- MHT2-63DZ-M9B：Bore 63, अपडेट केलेले हलके DZ प्रकार, चार बाजूचे सेन्सर स्लॉट, M9B चुंबकीय स्विचसह बसवलेले

युनिव्हर्सल कोर टेक्निकल स्पेसिफिकेशन्स (0.5MPa सप्लाय प्रेशर)

मुख्य स्पर्धात्मक फायदे

  1. शक्तिशाली स्व-लॉकिंग अँटी-ड्रॉप कार्यप्रदर्शन

     -- टॉगल डेड-पॉइंट लॉकिंग डिझाइन ≥80% क्लॅम्पिंग फोर्स हवा पुरवठा कट ऑफ किंवा दाब कमी झाल्यानंतर टिकवून ठेवते. उच्च-सुरक्षा स्वयंचलित उत्पादन लाइनसाठी वर्कपीस कमी होण्याचा धोका प्रभावीपणे दूर करा.

  2. हेवी-ड्यूटी कार्यांसाठी अल्ट्रा-हाय क्लॅम्पिंग टॉर्क

     -- φ63 मॉडेलसाठी कमाल टॉर्क 106N·m पर्यंत पोहोचतो, 5~50kg जड वर्कपीस पकडण्यास सक्षम, समतुल्य बोर आकारासह समांतर ग्रिपर्सपेक्षा जास्त.

  3. 360° लवचिक सेन्सर लेआउट

     -- मुख्य भागावर एकात्मिक मार्गदर्शक रेल नाही; चुंबकीय स्विचेस चार पृष्ठभागांवर माउंट केले जाऊ शकतात जेणेकरून सर्व-दिशा स्थिती ओळखणे शक्य होईल, अरुंद स्थापना पोकळ्यांसाठी योग्य.

  4. उच्च कडकपणा आणि विस्तारित सेवा जीवन

     -- मिश्रधातूचे स्टीलचे जबडे आणि पोशाख-प्रतिरोधक लिंकेज 5 दशलक्ष स्थिर चक्रांना समर्थन देतात, उच्च-फ्रिक्वेंसी हेवी-लोड सतत ऑपरेशनसाठी अनुकूल.

माउंटिंग पर्याय आणि ठराविक अनुप्रयोग परिस्थिती

  1. माउंटिंग फॉर्म

     -- अक्षीय माउंटिंग: असेंबली लाईन मटेरियल ट्रान्सफरसाठी क्षैतिज पुश आणि पुल

     -- अनुदैर्ध्य अनुलंब माउंटिंग: वर आणि खाली लोडिंग/अनलोडिंग स्टेशन

     --लॅटरल साइड माउंटिंग: मर्यादित-स्पेस स्टेशनसाठी साइड क्लॅम्पिंग

  2. ठराविक औद्योगिक अनुप्रयोग

     -- ऑटोमोटिव्ह घटक: ग्रिपिंग इंजिन हाऊसिंग, गिअरबॉक्स कव्हर्स, व्हील हब

     -- मशीन टूल ऑटोमेशन: हेवी कास्टिंग, बनावट भाग आणि मोल्ड हाताळणी

     -- लॉजिस्टिक्स कन्व्हेइंग: मेटल पॅलेट्स, बॉक्स आणि बॅरल मटेरियल वाहतूक

     --सेफ्टी पोझिशनिंग स्टेशन्स: ओव्हरहेड अँटी-ड्रॉप स्टेशन्स, प्रेसिंग उपकरणांसाठी सेफ्टी क्लॅम्पिंग फिक्स्चर

निवड तुलना: MHT2 टॉगल ग्रिपर VS MHZL2 VS MHL2

3-चरण जलद निवड मार्गदर्शक

  1. वर्कपीसच्या वस्तुमानावर आधारित बोरची निवड

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. किमान 30% लोड सुरक्षा मार्जिन राखून ठेवा.

  2. स्विंग कोन सत्यापन

     -- कमाल उघडण्याचा कोन: MHT2-32 28° पर्यंत, MHT2-63 23° पर्यंत मर्यादित. लक्ष्य वर्कपीस परिमाणासाठी पुरेशी मंजुरीची पुष्टी करा.

  3. कॉन्फिगरेशन जुळणी

     -- पोझिशन फीडबॅक आवश्यकता: फोर-साइड सेन्सर माउंटिंगसाठी DZ लाइटवेट आवृत्ती + M9B चुंबकीय स्विच निवडा

     -- उच्च सुरक्षा ओव्हरहेड हाताळणी: त्याच्या अद्वितीय पॉवर-ऑफ सेल्फ-लॉकिंग वैशिष्ट्यासाठी MHT2 ला प्राधान्य द्या

एका वाक्याचा सारांश

     SOLH MHT2 टॉगल जॉइंट सेल्फ-लॉकिंग न्यूमॅटिक ग्रिपर पॉवर-ऑफ अँटी-ड्रॉप क्लॅम्पिंग क्षमतेसह डेड-पॉइंट लिंकेज फोर्स ॲम्प्लीफिकेशन स्ट्रक्चरचा अवलंब करते, फोर-साइड मॅग्नेटिक स्विच माउंटिंग आणि हाय अलॉय रिजिडिटी, डी/डीझेड व्हेरियंटमध्ये उपलब्ध, आदर्श हेवी-ड्यूटी सेफ्टी ग्रिपर, ऑटोमोटिव्ह पार्ट्स आणि वर्कहेड ओव्हरलोडिंग मशीनसाठी हेवी-ड्युटी सेफ्टी ग्रिपर. ऑटोमेशन
