वायवीय घटक मालिका

SOLH HFZ रेखीय मार्गदर्शक समांतर वायवीय ग्रिपर SMC MHZ2 मालिकेसह थेट बदलण्यायोग्य आहे. हे उच्च कडकपणा आणि उत्कृष्ट ऑफसेट लोड प्रतिरोधकतेसाठी बॉल लिनियर मार्गदर्शकासह एकत्रित ड्युअल-पिस्टन रॅक आणि पिनियन सिंक्रोनस ट्रान्समिशन स्वीकारते. तीन ॲक्ट्युएशन प्रकार उपलब्ध आहेत: मानक डबल-ॲक्टिंग एचएफझेड; एकल-अभिनय सामान्यपणे बंद HFSZ (हवा बंद झाल्यावर वसंत ऋतु वर्कपीस धरतो); एकल-अभिनय सामान्यत: उघडा HFTZ (स्प्रिंग वर्कपीस हवा तोटा झाल्यावर सोडते). पुनरावृत्ती स्थिती अचूकता ±0.01~±0.02 मिमी सह बोर आकार 6 ते 40 मिमी पर्यंत आहे. एकाधिक माउंटिंग पर्यायांमध्ये तळ टॅपिंग, साइड माउंटिंग आणि थ्रू-होल एन प्रकार समाविष्ट आहे. ड्युअल-साइड सेन्सर ग्रूव्ह्ज आणि अंगभूत चुंबकीय रिंग्स खुल्या/बंद फीडबॅकसाठी M9 मालिका चुंबकीय स्विचला समर्थन देतात. बाह्य क्लॅम्पिंग आणि अंतर्गत विस्तारित पकडण्यासाठी योग्य. पर्यायी ॲक्सेसरीजमध्ये डस्ट कव्हर, उच्च-तापमान सील आणि NSF-H1 फूड-ग्रेड ग्रीस यांचा समावेश होतो. विस्तारित जबडा ओव्हरहँगसह प्रभावी क्लॅम्पिंग फोर्स कमी होते; लोड गणना दरम्यान सुरक्षा घटक ≥1.5 आवश्यक आहे. रोबोट एंड इफेक्टर्स, 3C इलेक्ट्रॉनिक्स, प्रिसिजन हार्डवेअर, इंजेक्शन मोल्डिंग आणि पॅकेजिंग ऑटोमेशन प्रिसिजन ग्रिपिंग स्टेशन्सवर मोठ्या प्रमाणावर तैनात केले आहे, विशेषत: पॉवर-ऑफ सेफ्टी होल्ड किंवा रिलीझ आणि पार्श्व ऑफसेट लोडसह कार्य परिस्थिती आवश्यक असलेल्या अनुप्रयोगांसाठी.

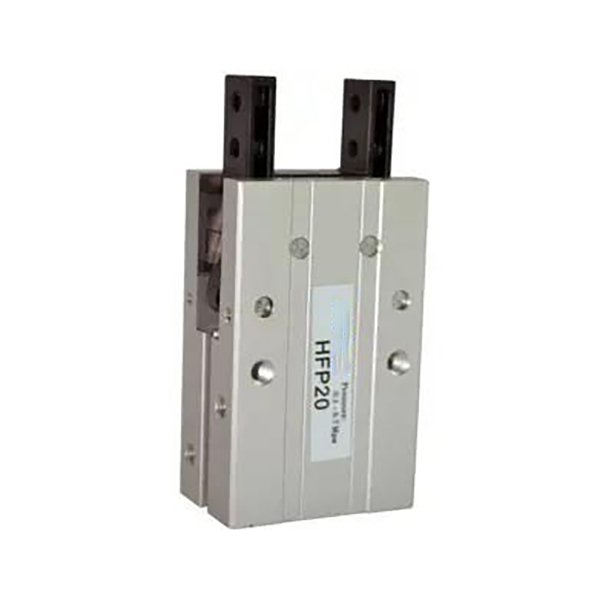

SOLH HFP किफायतशीर लीव्हर-प्रकार समांतर वायवीय ग्रिपर एक किफायतशीर हलके ग्रिपिंग सोल्यूशन म्हणून यांत्रिक लीव्हर लिंकेज ट्रान्समिशनचा अवलंब करते. बोर आकार 10/16/20/25/32 मिमी कव्हर. पिस्टन वाढल्यावर जबडा बंद होतो आणि मागे घेताना उघडतो; क्लॅम्पिंग फोर्स विश्वसनीय वर्कपीस होल्डिंगसाठी ओपनिंग फोर्सपेक्षा 20% ~ 30% जास्त आहे. माउंटिंग होल तीन चेहऱ्यांवर उपलब्ध आहेत: बाजू, तळ आणि मागील. खुल्या/बंद स्थितीच्या फीडबॅकसाठी अंगभूत स्थायी चुंबक CS1-G चुंबकीय स्विचसह कार्य करतात. मेटल फ्रिक्शन आयसोलेशन प्लेट्स उच्च-चक्र सतत ऑपरेशनला अनुकूल करण्यासाठी घर्षण कमी करतात. HFZ आणि MHZ2 सारख्या रेखीय-मार्गदर्शक ग्रिपरसाठी किफायतशीर पर्याय म्हणून स्थित, ते किमती-संवेदनशील प्रकाश आणि मध्यम लोड अनुप्रयोगांसाठी अनुकूल आहे. लीव्हर जोडांवर नियतकालिक ग्रीसची देखभाल करण्याची शिफारस केली जाते. 3C प्लास्टिक भाग, लघु मुद्रांकित हार्डवेअर आणि लहान पॅकेजिंग घटकांच्या उच्च-फ्रिक्वेंसी हाताळणीसाठी मोठ्या प्रमाणावर वापरले जाते. सतत भारी ऑफसेट लोड किंवा अति-उच्च अचूक असेंबली आवश्यकता असलेल्या परिस्थितींसाठी शिफारस केलेली नाही.

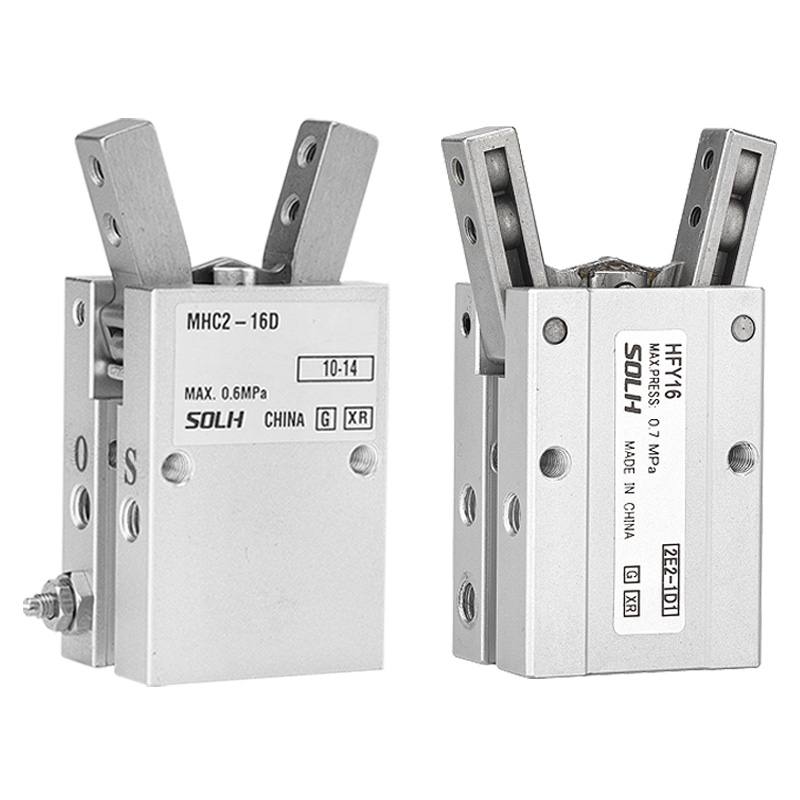

SOLH HFY Y-प्रकारचे पिव्होट स्विंग वायवीय ग्रिपर SMC MHC2 साठी किफायतशीर अदलाबदल करण्यायोग्य पर्याय म्हणून काम करते. लीव्हर टॉर्क ॲम्प्लीफिकेशनसह सिंगल पिस्टन पिव्होट लिंकेजद्वारे चालविले जाते. दोन रूपे ऑफर केली जातात: डबल ॲक्टिंग HFY आणि सिंगल ॲक्टिंग सामान्यतः उघडे HFTY. स्विंग रेंज +३०°/-१०° पर्यंत पोहोचते आणि एकूण प्रभावी स्विंग अँगल सुमारे ४०° असते. अंगभूत समायोज्य थ्रॉटल व्हॉल्व्ह उघडणे आणि बंद करण्यासाठी स्वतंत्र गती नियमन सक्षम करतात आणि पुनरावृत्ती स्थिती अचूकता ±0.02 मिमी पर्यंत पोहोचते. बोर आकार 6/10/16/20/25/32 मिमी कव्हर. तीन माउंटिंग पृष्ठभाग (तळाशी, बाजू, मागील) उपलब्ध आहेत. अंगभूत चुंबकीय रिंग मर्यादा सिग्नल फीडबॅकसाठी CMSH आणि DS1-G चुंबकीय स्विचशी सुसंगत आहेत. मर्यादित स्थापनेच्या जागेत आणि उच्च-फ्रिक्वेंसी लाइट-लोड हाताळणीच्या परिस्थितीत गोलाकार, वक्र आणि अनियमित लघु भागांच्या बाहेरील रॅपिंग पकडण्यासाठी हे आदर्श आहे. निवडीदरम्यान, लक्षात घ्या की विस्तारित जबड्याच्या ओव्हरहँगसह क्लॅम्पिंग टॉर्क कमी होतो; लोड पडताळणीसाठी सुरक्षा घटक ≥1.5 आवश्यक आहे. मूळ MHC2 च्या तुलनेत, HFY मध्ये किंचित संकुचित स्विंग एंगल असूनही उत्कृष्ट किमतीच्या कामगिरीसह थ्री-साइड माउंटिंगला सपोर्ट करते. रुंद स्विंग रेंज किंवा पॉवर-ऑफ साधारणपणे बंद होल्डिंग फंक्शन आवश्यक असल्यास मूळ MHC2 ची शिफारस केली जाते.

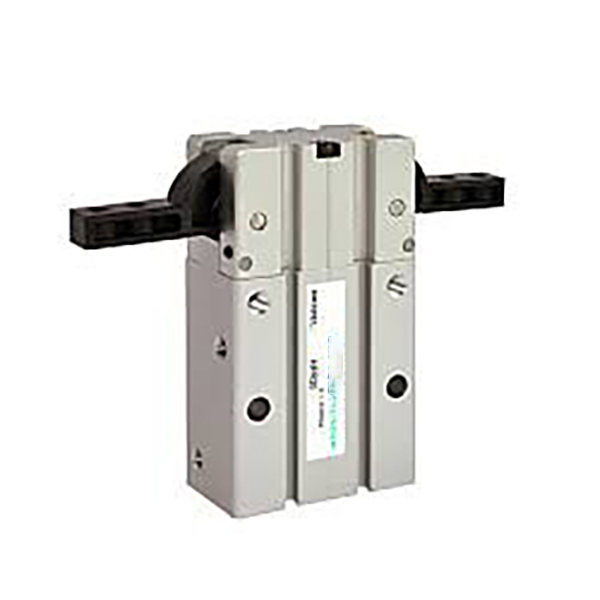

SOLH HFR पिव्होट-लिंकेज 180° वाइड-ओपनिंग वायवीय ग्रिपर पिस्टन लिंकेजद्वारे जबडा फिरवण्याकरता चालवले जाते. प्रत्येक जबडा 90° पर्यंत वळतो, जास्तीत जास्त क्लिअरन्स देण्यासाठी आणि पिक-अँड-प्लेस दरम्यान यांत्रिक हस्तक्षेप दूर करण्यासाठी पूर्णपणे उघडल्यावर एक सरळ रेषा बनते. बोअर आकार 10/16/20/25/32 मिमी पूर्णपणे दुहेरी अभिनय डिझाइनसह कव्हर करतात. -2°~-5° ओव्हरक्लोज कोन स्थिर क्लॅम्पिंग सुनिश्चित करतो. तीन माउंटिंग पृष्ठभाग (बाजू, तळ, मागील) उपलब्ध आहेत; बेसवर पिन होल शोधणे असेंबली अचूकता सुधारते आणि प्रत्यय-N थ्रू-होल माउंटिंग पर्यायी आहे. सर्व मॉडेल्स CMSH चुंबकीय स्विचशी सुसंगत अंगभूत स्थायी चुंबक आणि सेन्सर ग्रूव्हसह येतात. ऑप्टिमाइझ्ड डस्ट-प्रूफ जॉ स्ट्रक्चर आणि अँटी-फ्रक्शन मेटल सेपरेटर मध्यम धूळयुक्त कार्यशाळेच्या वातावरणासाठी 5 दशलक्ष सायकलपेक्षा जास्त सेवा जीवन देतात. खोल-पोकळीच्या वर्कपीस, मोठ्या प्लास्टिकची घरे आणि बॉक्स सामग्री पकडण्यासाठी आणि टर्नओव्हरसाठी मोठ्या प्रमाणावर वापरले जाते. MHW2 गियर-चालित स्विंग ग्रिपर मध्यम-लोड ऍप्लिकेशन्ससाठी विचारात घेतले जाऊ शकते जर अत्यंत टाळण्याची मंजुरी अनावश्यक असेल. टॉर्क गणना करताना किमान 30% सुरक्षितता मार्जिन राखून ठेवणे आवश्यक आहे; विस्तारित जबडा ओव्हरहँग प्रभावी क्लॅम्पिंग टॉर्क मोठ्या प्रमाणात कमी करते.

SOLH CJ1 अल्ट्रा-मिनिएचर पिन वायवीय सिलिंडर φ2.5 आणि φ4 बोर आकारात ऑफर केलेल्या समतुल्य SMC मॉडेलसह बदलण्यायोग्य आहे. φ2.5 फक्त एकल अभिनय स्प्रिंग रिटर्न आहे, तर φ4 एकल अभिनय आणि दुहेरी अभिनय अशा दोन्ही आवृत्त्यांचे समर्थन करते. स्लिम आणि अल्ट्रा-लाइटवेट (2~3.5g), यात जलद प्रतिसादासाठी अंगभूत कुशन नाही. ट्यूबिंग लेआउट सुलभ करण्यासाठी रॉड-साइड एअर पोर्ट ±90° फिरवले जाऊ शकते. दोन्ही टोकांवरील बाह्य थ्रेड्स अतिरिक्त ब्रॅकेटशिवाय थेट अक्षीय फिक्सिंग सक्षम करतात. हे 0.5 MPa वर 0.64 ते 6.3 N पर्यंतचे थ्रस्ट वितरीत करते, नाजूक लहान वर्कपीसचे नुकसान टाळण्यासाठी 100 ग्रॅम पेक्षा कमी सूक्ष्म भारांसाठी योग्य. स्वच्छ वातावरणासाठी एनबीआर सील तेलमुक्त ऑपरेशनला समर्थन देतात. 3C बटण टिकाऊपणा चाचणी, चिप इजेक्शन, मायक्रो कॉम्पोनंट पोझिशनिंग, अचूक इन्स्ट्रुमेंट फाइन-ट्यूनिंग आणि वैद्यकीय उपकरणांसाठी सूक्ष्म ॲक्ट्युएटरसह शॉर्ट-स्ट्रोक उच्च-फ्रिक्वेंसी पुश-पुल टास्कमध्ये मोठ्या प्रमाणावर लागू केले जाते. निवड करताना कमीतकमी 50% च्या थ्रस्ट सेफ्टी फॅक्टरची शिफारस केली जाते.

SOLH CJP2 कॉम्पॅक्ट डबल ॲक्टिंग पिन वायवीय सिलेंडर समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे. बोअरच्या आकारांमध्ये Ø4/6/10/16 मिमी, CJP2 (चुंबकाशिवाय) आणि CDJP2 (अंगभूत चुंबकीय रिंग) मध्ये विभाजित करणे समाविष्ट आहे. प्रभाव आणि आवाज कमी करण्यासाठी दोन्ही टोकांवर रबर कुशन बसवलेले शुद्ध दुहेरी अभिनय डिझाइन. लेगसी सीजेपी मालिकेच्या तुलनेत, ते लहान शरीर रचना स्वीकारते आणि 55% ~ 65% वजन कमी करते. सहा माउंटिंग शैली उपलब्ध आहेत: मूलभूत, पॅनेल, फ्लँज, फूट माउंट आणि बरेच काही, एम्बेडेड इंस्टॉलेशनसाठी योग्य, अक्षीय फास्टनिंग आणि पार्श्व असेंबली. सर्व आकार चुंबकीय रिंगांसह येतात; अगदी किमान Ø4 व्हेरिएंट द्विदिश स्थिती अभिप्रायासाठी ड्युअल M9 मालिका चुंबकीय स्विचचे समर्थन करते. हार्ड एनोडाइज्ड ॲल्युमिनियम बॅरल आणि NBR सील 3 दशलक्ष सायकल आणि स्थिर द्विदिशात्मक थ्रस्टसह सेवा जीवनासह तेल-मुक्त ऑपरेशन सक्षम करतात. 3C उद्योगातील सूक्ष्म घटक इजेक्शन, बटण टिकाऊपणा चाचणी, अचूक साधन फाइन-ट्यूनिंग आणि वैद्यकीय उपकरणांसाठी सूक्ष्म ॲक्ट्युएटर यासारख्या शॉर्ट-स्ट्रोक द्विदिशात्मक पुश-पुल ऍप्लिकेशन्ससाठी मोठ्या प्रमाणावर वापरले जाते. निवड करताना किमान ३०% लोड सेफ्टी मार्जिन राखीव ठेवण्यात येईल. स्प्रिंग रिटर्न आवश्यक असल्यास सिंगल-ॲक्टिंग CJP निवडा आणि अत्यंत मर्यादित अल्ट्रा-लाइट लोड जागेसाठी CJ1 अल्ट्रा-मिनी सिलेंडर निवडा.

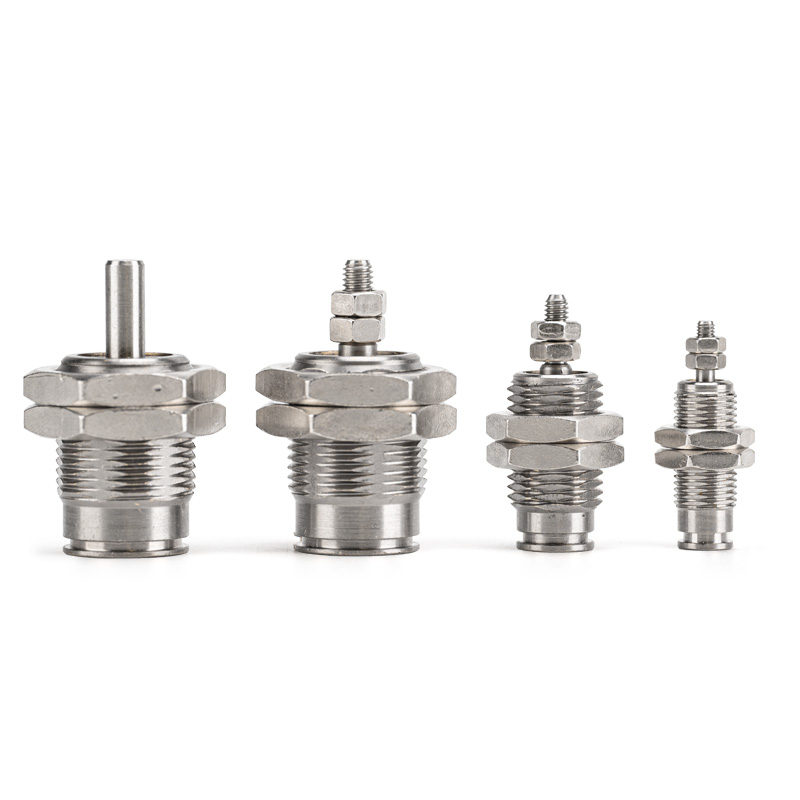

SOLH CJP सिंगल एक्टिंग स्प्रिंग रिटर्न मायक्रो पिन वायवीय सिलेंडर समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे. CJP (चुंबकीय रिंगशिवाय) आणि CDJP (बिल्ट-इन चुंबकीय रिंग) प्रकारांसह, बोर आकार Ø4/6/10/16 मिमी कव्हर करतात. सिंगल ॲक्टिंग डिझाइन एअर सप्लाय अंतर्गत विस्तारते आणि पॉवर-ऑफ रीसेट सुरक्षा वैशिष्ट्यासह एअर कट-ऑफवर स्प्रिंगद्वारे स्वयंचलितपणे मागे घेते. बिल्ट-इन कुशनशिवाय, ते 250 cpm पर्यंत जलद प्रतिसाद आणि कमाल सायकलिंग वारंवारता देते. दोन माउंटिंग शैली उपलब्ध आहेत: पॅनेल माउंट बी आणि फ्लश एम्बेडेड माउंट एस. इंस्टॉलेशनची जागा वाचवण्यासाठी अल्ट्रा-शॉर्ट बॉडी मशीनरीमध्ये एम्बेड केली जाऊ शकते. हार्ड एनोडाइज्ड ब्रास बॅरल आणि NBR सील 3 दशलक्ष सायकल्सपेक्षा जास्त सेवा आयुष्यासह तेल-मुक्त स्वच्छ पर्यावरण ऑपरेशनला समर्थन देतात. यूनिडायरेक्शनल इजेक्शन, पोझिशनिंग स्टॉप, लघु जिग ड्रायव्हिंग, 3C बटण टिकाऊपणा चाचणी आणि इतर शॉर्ट-स्ट्रोक सिंगल-डिरेक्शन ऍक्युएशनसाठी मोठ्या प्रमाणावर वापरले जाते. निवड करताना किमान 50% थ्रस्ट सेफ्टी मार्जिनची शिफारस केली जाते. द्विदिशात्मक पुश-पुल मोशनसाठी CJP2 दुहेरी अभिनय मॉडेल आणि अत्यंत मर्यादित जागेत अल्ट्रा-लाइट पेलोडसाठी CJ1 अल्ट्रा-मिनी सिलेंडर निवडा.

SOLH CDJ2 स्टेनलेस स्टील पेन-प्रकारचा मिनी वायवीय सिलेंडर SMC CJ2 मालिकेसह पूर्णपणे बदलण्यायोग्य आहे, चुंबकीय स्थिती स्विचसह अंगभूत चुंबकीय रिंग सुसंगत φ6/10/16 बोर आकारात उपलब्ध आहे. 304 स्टेनलेस स्टील बॅरल आणि पिस्टन रॉडसह गंज प्रतिकार आणि सौम्य अँटी-गंज-विरोधी कामगिरीसाठी, आर्द्र, अन्न-दर्जा, वैद्यकीय आणि स्वच्छ वातावरणासाठी उपयुक्त. टाय-रॉड-फ्री क्रिम्ड एंड कॅप डिझाइन कॉम्पॅक्ट आणि लाइटवेट बाह्यरेखा देते. संपूर्ण प्रकारांमध्ये CDJ2B दुहेरी अभिनय मानक प्रकार, CDJ2E सिंगल ॲक्टिंग स्प्रिंग रिटर्न, CDJ2ET सिंगल ॲक्टिंग स्प्रिंग एक्स्टेंड आणि CDJ2KB नॉन-रोटेटिंग हेक्सागोनल पिस्टन रॉड अँटी-ट्विस्ट पोझिशनिंगसाठी समाविष्ट आहे. मानक रबर उशी; झेड एअर कुशन उच्च वेगाने प्रभाव कमी करण्यासाठी φ10/16 साठी पर्यायी आहे. किमान प्रारंभिक दाब 0.06MPa पर्यंत पोहोचतो, 5 दशलक्ष चक्रांपेक्षा जास्त सेवा आयुष्यासह तेल-मुक्त सतत ऑपरेशनला समर्थन देतो. फ्लँज, फूट ब्रॅकेट आणि डबल क्लेव्हिससह माउंटिंग ऍक्सेसरीजचा संपूर्ण संच उपलब्ध आहे. C85 आणि MI मिनी सिलिंडरच्या तुलनेत, CDJ2 अधिक वैशिष्ट्यपूर्ण आणि चांगली किमतीची कामगिरी प्रदान करते. 3C चाचणी, फूड मशिनरी आणि वैद्यकीय ऑटोमेशनसाठी मर्यादित-स्पेस उपकरणांमध्ये उच्च-फ्रिक्वेंसी रेखीय पुश-पुल मोशनसाठी मोठ्या प्रमाणावर वापरले जाते. निवड करताना थ्रस्टवर किमान 50% सुरक्षा मार्जिनची शिफारस केली जाते.

SOLH CJ2K स्टेनलेस स्टील नॉन-रोटेटिंग मिनी सिलिंडर CJ2 सिलेंडर कुटुंबातील आहे आणि आयात केलेल्या मूळ CJ2K सह पूर्ण मितीय अदलाबदलक्षमता वैशिष्ट्यीकृत आहे. बोर आकार Φ10 आणि Φ16 कव्हर करतात. षटकोनी पिस्टन रॉडसह सुसज्ज आणि यांत्रिक अँटी-ट्विस्ट कार्यक्षमतेसाठी अंगभूत मार्गदर्शक संरचना. रोटेशन सहिष्णुता: Φ10 साठी ≤±1.5° आणि Φ16 साठी ≤±1°, प्रतिक्रियेदरम्यान सामान्य गोल रॉड सिलिंडरवर लोड विक्षेपण समस्या दूर करते. गंज आणि ओलावा प्रतिरोधकतेसाठी 304 स्टेनलेस स्टील बॅरलसह बांधलेले, स्लिम आणि कॉम्पॅक्ट बाह्यरेखा वैशिष्ट्यीकृत. तीन ऑपरेशन मोड पर्यायी आहेत: डबल ॲक्टिंग, सिंगल ॲक्टिंग स्प्रिंग रिटर्न आणि सिंगल ॲक्टिंग स्प्रिंग एक्स्टेंड. बिल्ट-इन चुंबकीय रिंग पर्यायी आहे, स्थिती फीडबॅकसाठी M9BW चुंबकीय स्विचशी सुसंगत आहे. दोन्ही टोकांना मानक रबर कुशन; 8 दशलक्ष चक्रांपर्यंत यांत्रिक सेवा जीवनासह तेल-मुक्त ऑपरेशन समर्थित. मूलभूत प्रकार, फूट माउंट, फ्लँज माउंट आणि डबल क्लीविस माउंटसह एकाधिक माउंटिंग पर्याय उपलब्ध आहेत. 3C ऑटोमेशनमध्ये फ्लॅट जिग पुशिंग, ऑप्टिकल तपासणीसाठी कॅमेऱ्यांचे रेखीय फीडिंग, मार्गदर्शक स्लॉट्सच्या आत वर्कपीस वाहतूक आणि फ्लॅट वर्कपीस बाहेर काढणे यासारख्या एंड फिक्स्चरच्या निश्चित कोनीय स्थितीची आवश्यकता असलेल्या अनुप्रयोगांसाठी आदर्श. कोनीय निर्बंध अनावश्यक असल्यास आणि किंमत कार्यक्षमतेला प्राधान्य दिल्यास मानक CJ2 राउंड रॉड सिलेंडरची शिफारस केली जाते. मार्गदर्शक बुशिंग घर्षण आणि रोटेशन-विरोधी अचूकता खराब होऊ नये म्हणून पिस्टन रॉडवर जास्त रेडियल साइड लोड टाळले पाहिजे.
