XTO674 / INA14 मालिका कमी क्रॅकिंग प्रेशर चेक वाल्व

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     SOLH XTO674 आणि INA14 मालिका समान उत्पादन प्लॅटफॉर्म सामायिक करतात, ज्यामध्ये अल्ट्रा-लो क्रॅकिंग प्रेशर आणि संकुचित हवा आणि पाण्यासाठी दुहेरी-मध्यम अनुकूलता आहे. हे थ्रेडेड इनलाइन चेक व्हॉल्व्ह व्हॅक्यूम सर्किट्स आणि सामान्य वायवीय प्रणालींमध्ये उलट प्रवाह टाळण्यासाठी मोठ्या प्रमाणावर लागू केले जातात, कमी-दाब द्रव आणि पाण्याच्या पाइपलाइनसाठी देखील योग्य आहेत. XTO674 कमी-तापमानाच्या कामाच्या परिस्थितीवर लक्ष केंद्रित करते, तर INA14 मानक आणि गंज-प्रतिरोधक औद्योगिक परिस्थिती समाविष्ट करते.

 मॉडेल कोड वर्गीकरण आणि नामकरण नियम

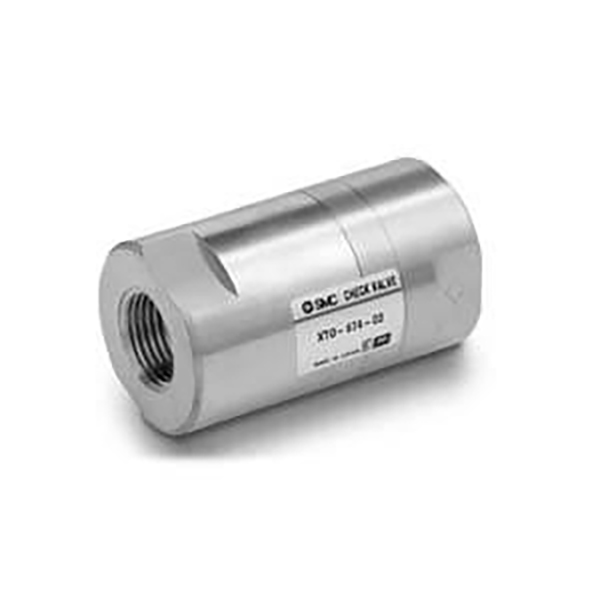

     -- XTO674: ब्रास बॉडी, कमी-तापमान प्रतिरोधक आवृत्ती (-30℃ किमान ऑपरेटिंग तापमान)

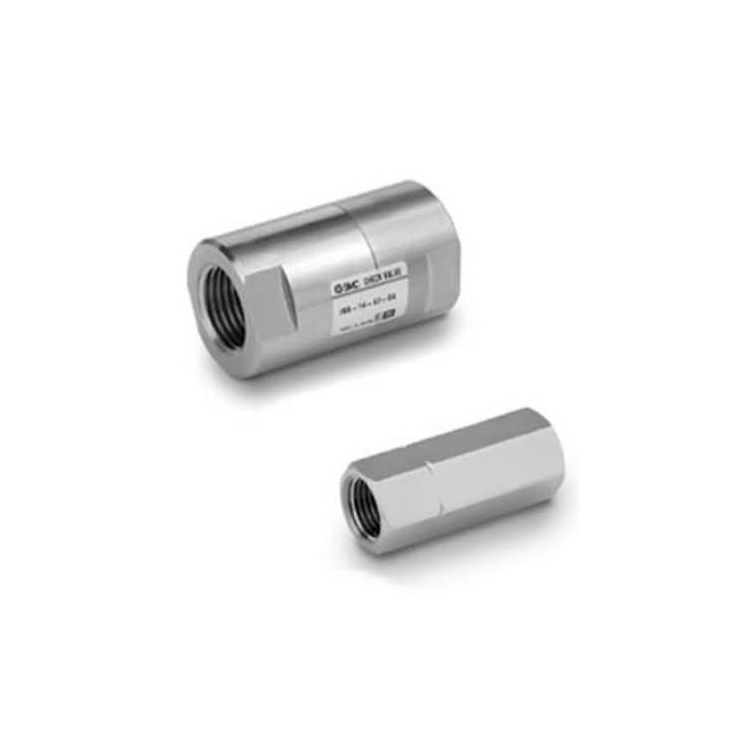

     -- INA14: मानक मालिका, पर्यायी पितळ / SUS304 स्टेनलेस स्टील बॉडी, सामान्य तापमान श्रेणी (-5℃ किमान)

     -- पोर्ट साइज प्रत्यय व्याख्या: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 शेअर्ड युनिव्हर्सल टेक्निकल स्पेसिफिकेशन्स

     -- क्रॅकिंग प्रेशर: 0.01 MPa (0.1 बार), अल्ट्रा-लो थ्रेशोल्ड व्हॅक्यूम आणि लो-प्रेशर सर्किट्ससाठी आदर्श

     -- कमाल पुरावा दाब: 1.0 MPa

     --लागू माध्यम: संकुचित हवा, पाणी, तटस्थ अक्रिय वायू आणि तटस्थ द्रव

  1. ऑपरेटिंग तापमान श्रेणी

     -- XTO674: -30℃ ~ +80℃ (क्रायोजेनिक प्रतिरोधक)

     -- INA14: -5℃ ~ +80℃

  2. पर्यायी सील साहित्य

     -- NBR (मानक): हवा आणि स्वच्छ पाण्यासाठी, लागू तापमान -5 ~ 60℃

     --FKM: तेल प्रतिरोधक आणि उच्च तापमान प्रतिरोधक, 80℃ पर्यंत

     -- CR: हवामान-पुरावा आणि घर्षण प्रतिरोधक, XTO674 मालिकेसाठी पर्यायी

  3. वाल्व बॉडी मटेरियल पर्याय

     -- XTO674: फक्त सॉलिड ब्रास बॉडी

     -- INA14: पितळ / SUS304 स्टेनलेस स्टील (सर्व मुख्य ओले भाग स्टेनलेस स्टील)

ठराविक मॉडेल पॅरामीटर तुलना सारणी

मुख्य उत्पादन फायदे आणि अनुप्रयोग व्याप्ती

 1. अल्ट्रा-लो 0.01MPa क्रॅकिंग प्रेशर

     --0.1MPa व्हॅक्यूम स्थितीत स्थिर उघडणे, व्हॅक्यूमचे नुकसान आणि सक्शन कप / व्हॅक्यूम जनरेटरचा बॅकफ्लो प्रभावीपणे टाळा.

  2. द्विदिशात्मक विश्वसनीय सीलिंग

     -- सुरळीत पुढे प्रवाह, शून्य उलट गळती; व्हॅक्यूम पंप, सोलेनॉइड व्हॉल्व्ह आणि सिलेंडरचे रिव्हर्स प्रेशर सर्जमुळे होणाऱ्या नुकसानापासून संरक्षण करते.

  3. मिनी इनलाइन थ्रेडेड रचना

     -- अतिरिक्त माउंटिंग ब्रॅकेटशिवाय टयूबिंगमध्ये थेट इनलाइन स्थापित, कॉम्पॅक्ट अरुंद उपकरण लेआउट जागेवर पूर्णपणे फिट.

 4. दुहेरी मध्यम हवा आणि पाणी सार्वत्रिक डिझाइन

     -- सुटे भाग इन्व्हेंटरी प्रकार कमी करण्यासाठी कोरड्या वायवीय सर्किट आणि कमी-दाब द्रव पाण्याच्या पाइपलाइन दोन्हीशी सुसंगत.

 5. पूर्ण व्हॅक्यूम सिस्टम सुसंगतता

     -- व्हॅक्यूम चाचणी उपकरणे आणि नकारात्मक दाब व्हॅक्यूम परिसंचरण लूप स्पंदनासाठी योग्य.

स्थापना आणि मॉडेल निवड मार्गदर्शक तत्त्वे

  1. फ्लो डायरेक्शन मार्क: वाल्व्ह बॉडीवर मध्यम प्रवाहाची दिशा दर्शविण्यासाठी बाण "→" छापला जातो; रिव्हर्स इन्स्टॉलेशन फ्लुइड पॅसेज पूर्णपणे ब्लॉक करेल.

  2. पोर्ट साइज मॅचिंग: पाइपलाइनच्या व्यासानुसार Rc1/8" ~ Rc1/2" निवडा; Rc1/4" (प्रत्यय 02) हे सर्वात सामान्य सामान्य तपशील आहे.

  3. मीडिया आणि तापमान निवड नियम

     -- कमी-तापमान / व्हॅक्यूम कामाची परिस्थिती → XTO674 मालिका निवडा

     --  सामान्य खोली-तापमान हवा आणि स्वच्छ पाणी → NBR सीलसह INA14
     -- तेल युक्त माध्यम किंवा उच्च-तापमान द्रव → FKM फ्लोरिन रबर सीलसह INA14

  3. व्हॅक्यूम सिस्टमची शिफारस केलेली मांडणी

     -- व्हॅक्यूम जनरेटर, फिल्टर आणि सक्शन कप दरम्यान चेक व्हॉल्व्ह स्थापित करा ज्यामुळे हवेचा बॅकफ्लो अवरोधित करा आणि अधूनमधून ऑपरेशन दरम्यान स्थिर व्हॅक्यूम डिग्री राखा.

SOLH इंटरचेंजेबिलिटी ॲडव्हान्टेज

     XTO674 आणि INA14 समान एकूण परिमाणे, थ्रेड पोर्ट आकार आणि मुख्य कार्यप्रदर्शन पॅरामीटर्स सामायिक करतात. आयात केलेल्या समतुल्य मॉडेलच्या तुलनेत उत्कृष्ट किमतीची कामगिरी प्रदान करून पाइपलाइन सुधारणेशिवाय दोन मालिका थेट ऑन-साइट क्रॉस-रिप्लेस केल्या जाऊ शकतात.

एका वाक्याचा सारांश

     अल्ट्रा-लो 0.01MPa क्रॅकिंग प्रेशरसह SOLH XTO674 / INA14 इनलाइन थ्रेडेड चेक व्हॉल्व्ह ड्युअल एअर आणि वॉटर मीडिया, पर्यायी ब्रास/स्टेनलेस स्टील बॉडी आणि मल्टिपल सीलिंग मटेरियल, व्हॅक्यूम, क्रायोजेनिक, सामान्य वायवीय आणि कमी-दाब औद्योगिक पाइपलाइनसाठी विश्वसनीय अँटी-बॅकफ्लो संरक्षण प्रदान करते.
