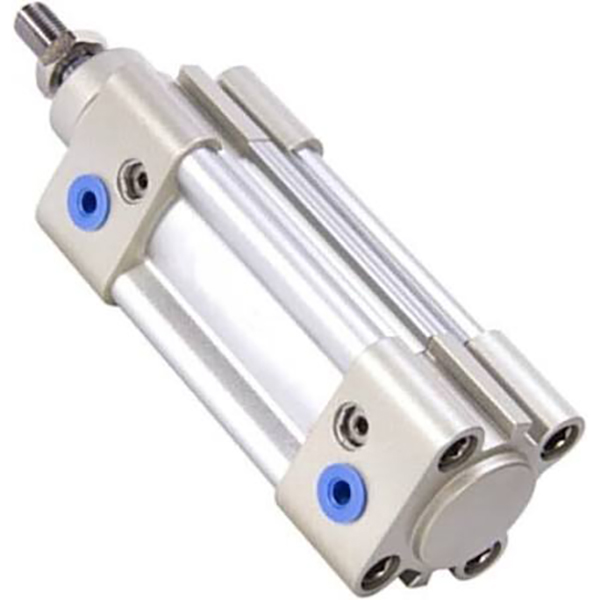

SAI मालिका मानक सिलेंडर

SOLH SAI टाय-रॉड-फ्री प्रोफाईल सिलिंडर ISO15552 मानकांचे पालन करते, FESTO DNC आणि SE मालिकेसह आकारमानाने बदलता येते. एम-आकाराच्या इंटिग्रेटेड ॲल्युमिनियम बॅरलचा अवलंब करून, ते डबल-एंड ॲडजस्टेबल एअर कुशन आणि PPV लवचिक पॅड आणि ड्युअल-साइड सेन्सर ग्रूव्हसह फिट केले आहे. संपूर्ण प्रकारांमध्ये सिंगल रॉड, डबल रॉड, स्ट्रोक ॲडजस्टेबल, लॉक करण्यायोग्य आणि SAIF व्हॉल्व्ह-इंटिग्रेटेड सिलेंडरचा समावेश आहे. हे कमी प्रारंभिक दाबासह तेल-मुक्त ऑपरेशनला समर्थन देते. बोर आकार φ32~200mm, 2000mm पर्यंत सानुकूलित स्ट्रोक आणि विविध ISO माउंटिंग पर्याय. पॅकेजिंग मशिनरी, कन्व्हेयर आणि मशीन टूल ऑटोमेशनमध्ये मोठ्या प्रमाणावर वापरले जाते. स्थिर मोठ्या प्रमाणावर उत्पादन आणि पुरेसा साठा यामुळे निर्यात ऑटोमेशन उपकरणांसाठी एक किफायतशीर सामान्य रेखीय ॲक्ट्युएटर बनतो.

चौकशी पाठवा

उत्पादन वर्णन

SAI मालिका ISO15552 टाय-रॉड-मुक्त प्रोफाइल मानक सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH SAI मालिका दुहेरी अभिनय प्रोफाइल सिलेंडर ISO 15552 (मूळ ISO6431) / VDMA 24562 आंतरराष्ट्रीय मानकांचे पालन करते. थेट अदलाबदलीसाठी SI, SE आणि FESTO DNC मालिका प्रमाणेच माउंटिंग आयाम. उच्च किमतीची कार्यक्षमता, स्थिर कार्यप्रदर्शन आणि दीर्घ सेवा जीवन वैशिष्ट्यीकृत, हे ऑटोमेशन उपकरणांसाठी सर्वात जास्त वापरले जाणारे मध्यम दर्जाचे ISO मानक सिलिंडर आहे.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

1. मानक अनुपालन: ISO15552 / VDMA24562, पूर्णपणे बदलण्यायोग्य माउंटिंग आयाम आणि ॲक्सेसरीज.

2. संरचना: एम-आकाराचे इंटिग्रेटेड स्क्वेअर ॲल्युमिनियम प्रोफाईल बॅरल, उघड्या टाय रॉडशिवाय, उच्च कडकपणा आणि अँटी-गंज. CMSE/DMSE/CS1 चुंबकीय स्विचेससाठी दोन-बाजूचे सेन्सर ग्रूव्ह्स.

3. ऑपरेशन प्रकार

-- SAI: सिंगल रॉड डबल अभिनय मानक मॉडेल

-- SAID: डबल रॉड दुहेरी अभिनय, उत्कृष्ट अँटी-टॉर्शन क्षमता

-- SAIJ: समायोज्य स्ट्रोकसह दुहेरी रॉड

-- सेल: लॉक करण्यायोग्य सिलिंडर, हवा पुरवठा बंद झाल्यावर लोड होल्डिंग

-- SAIF: सोलेनोइड वाल्व्ह इंटिग्रेटेड सिलेंडर

-- प्रत्यय -एस: पोझिशन सेन्सरसाठी अंगभूत चुंबकीय रिंग (-S = नॉन-चुंबकाशिवाय)

4. कुशन सिस्टीम: स्टँडर्ड डबल-एंड ॲडजस्टेबल एअर कुशन + PPV लवचिक बफर पॅड, उच्च गती आणि जड लोड अंतर्गत प्रभाव आणि आवाज प्रभावीपणे कमी करते.

5. सीलिंग: ऑइल स्टोरेज ग्रूव्ह, कमी स्टार्टअप प्रेशर (0.1MPa), ऑइल-फ्री ऑपरेशनसह डबल वाई-टाइप वन-वे कॉम्पेन्सेशन सील. हार्ड क्रोम प्लेटेड 45# स्टील पिस्टन रॉड, पोशाख-प्रतिरोधक आणि गंज-प्रूफ.

मॉडेल कोडिंग नियम पूर्ण करा

1. मॉडेल उदाहरण: SAI50×150-S-FA

सेगमेंट	कोड	व्याख्या
SAI	मालिका कोड	ISO15552 टाय-रॉड-फ्री प्रोफाइल सिलेंडर
50	बोर आकार (मिमी)	32,40,50,63,80,100,125,160,200
150	स्ट्रोक लांबी	मानक:25~1000mm, कमाल सानुकूलित 2000mm
-एस	चुंबक पर्याय	अंगभूत चुंबकीय रिंग; चुंबक नसलेल्या आवृत्तीसाठी प्रत्यय काढा
एफए	माउंटिंग कोड	FA=फ्रंट फ्लँज FB=मागील फ्लँज एलबी = फूट माउंट CA = सिंगल क्लीविस CB = डबल क्लीविस TC=Trunnion TCM = चुंबकासह ट्रुनियन

2. मानक ऑर्डर उदाहरणे

-- SAI63×200-S: Bore63, stroke200, अंगभूत चुंबक, मूलभूत प्रकार

-- SAID40×100-FB: बोर40, स्ट्रोक100, डबल रॉड, मागील फ्लँज माउंट

-- SAIL80×300-S-LB: Bore80, stroke300, lockable type, foot माउंटिंग

मुख्य तांत्रिक तपशील

पॅरामीटर आयटम	तपशील
अभिनय प्रकार	दुहेरी अभिनय (सिंगल रॉड/डबल रॉड)
ऑपरेटिंग प्रेशर	०.१~१.० एमपीए (शिफारस केलेले:०.५~०.६ एमपीए)
पुरावा दाब	1.5 एमपीए
सभोवतालचे तापमान	-20 ~ +70℃
पिस्टन गती	30~800 मिमी/से (32~100 बोर); 30~500 मिमी/से (125~200 बोर)
उशी	दोन्ही टोकांना समायोज्य एअर कुशन + PPV लवचिक पॅड
एअर पोर्ट धागा	G1/8 (32/40), G1/4 (50/63), G3/8 (80/100), G1/2 (125), G3/4 (160/200)
पिस्टन रॉड धागा	M10×1.25~M45×2 (बोअरवर अवलंबून)
स्नेहन	पूर्व-ग्रीस केलेले, तेल-मुक्त ऑपरेशन
आरोहित	कोणतीही स्थापना कोन, सार्वत्रिक ISO मानक उपकरणे

सैद्धांतिक थ्रस्ट आणि पुल फोर्स @0.6MPa (सिंगल रॉड, युनिट:N, सेफ्टी फॅक्टर ≥2)

बोर (मिमी)	जोर (N)	पुल फोर्स (N)	अंदाजे क्षैतिज भार (किलो)	अंदाजे अनुलंब भार (किलो)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

माउंटिंग प्रकार आणि व्युत्पन्न मॉडेल

1. माउंटिंग पर्याय

-- बेसिक प्रकार, एलबी फूट माउंट, एफए/एफबी फ्लँज, सीए/सीबी क्लीविस, टीसी/टीसीएम ट्रुनियन. पर्यायी उपकरणे: फ्लोटिंग जॉइंट, रॉड आय, I/Y/U/F कनेक्टर.

2. मुख्य व्युत्पन्न मालिका

-- सांगितले: डबल रॉड दुहेरी अभिनय

-- SAIJ: समायोज्य स्ट्रोकसह दुहेरी रॉड

-- सेल: इंटरमीडिएट पोझिशन होल्डिंगसाठी लॉक करण्यायोग्य सिलिंडर

-- SAIF: एकात्मिक सोलेनोइड वाल्व सिलेंडर

3-चरण जलद निवड मार्गदर्शक

1.बोअर निवड: लोडनुसार आवश्यक थ्रस्टची गणना करा, ≥50% सुरक्षितता मार्जिन राखून ठेवा; ऑफसेट लोड/कॅन्टिलिव्हर लोड अंतर्गत 1~2 आकार अपग्रेड करा.

2. स्ट्रोक पुष्टीकरण: प्रभावी प्रवासासाठी 20~50mm सुरक्षा मार्जिन जोडा; कमाल मानक स्ट्रोक 1000mm, 2000mm पर्यंत सानुकूलित.

3.कॉन्फिगरेशन जुळणी

-- पोझिशन फीडबॅक: -S चुंबक मॉडेल निवडा, CMSE/DMSE चुंबकीय स्विच जुळवा;

-- माउंटिंग: क्षैतिज हेवी लोडसाठी एलबी फूट माउंट; उभ्या स्थापनेसाठी एफए फ्लँजला प्राधान्य दिले जाते;

-- विशेष कार्य: डबल रॉडसाठी SAID, समायोज्य स्ट्रोकसाठी SAIJ, पोझिशन लॉकिंगसाठी SAIL, कॉम्पॅक्ट लेआउटसाठी SAIF निवडा.

एका वाक्याचा सारांश

SOLH SAI ISO15552 टाय-रॉड-फ्री प्रोफाइल सिलिंडर थेट FESTO DNC, SE आणि SI मालिका बदलू शकतो, समायोज्य PPV बफर आणि रिच व्हेरियंटसह सुसज्ज, निर्यात ऑटोमेशन, पॅकेजिंग आणि मशीन टूल उपकरणांसाठी किफायतशीर जनरल लिनियर ॲक्ट्युएटर.
