ASV मालिका क्विक एक्झॉस्ट थ्रॉटल वाल्व्ह
  • ASV मालिका क्विक एक्झॉस्ट थ्रॉटल वाल्व्हASV मालिका क्विक एक्झॉस्ट थ्रॉटल वाल्व्ह

ASV मालिका क्विक एक्झॉस्ट थ्रॉटल वाल्व्ह

SOLH ASV मालिका 4-इन-1 क्विक एक्झॉस्ट थ्रॉटल व्हॉल्व्ह, SMC ASV सह पूर्णपणे बदलण्यायोग्य. द्रुत-एक्झॉस्ट, थ्रॉटलिंग समायोजन, अंगभूत सायलेन्सर आणि वन-टच फिटिंग एकत्रित करते. 2× प्रवाह क्षेत्र, पुश-लॉक अँटी-व्हायब्रेशन नॉब, UL94 V-0 ज्वाला-प्रतिरोधक गृहनिर्माण. एल्बो आणि टी-स्ट्रेट स्टाइल उपलब्ध, हाय-स्पीड, हाय-फ्रिक्वेंसी लो-नॉइज वायवीय सिलेंडर ऑटोमेशन सिस्टमसाठी आदर्श.

ASV मालिका क्विक एक्झॉस्ट थ्रॉटल वाल्व | सायलेन्सर आणि वन-टच फिटिंगसह 4-इन-1 हाय-स्पीड न्यूमॅटिक स्पीड कंट्रोल व्हॉल्व्ह

ब्रँड: SOLH by Richge Technology | SMC ASV मूळ मालिकेसाठी पूर्ण सुसंगत बदली


1. उत्पादन विहंगावलोकन

     SOLH ASV मालिका आहे a4-इन-1 एकात्मिक हाय-स्पीड वायवीय नियंत्रण वाल्व जे द्रुत एक्झॉस्ट फंक्शन, एक्झॉस्ट थ्रॉटलिंग नियमन, अंगभूत सायलेन्सर आणि वन-टच फिटिंग एकत्र करते. पारंपारिक सिंगल-फंक्शन स्पीड कंट्रोल व्हॉल्व्हपेक्षा वेगळे, ASV मालिकेमध्ये दुहेरी प्रभावी प्रवाह क्षेत्र आहे, जलद सिलेंडर विस्तार आणि समायोज्य मूक मागे घेणे सक्षम करते. हे हाय-स्पीड सिलेंडर ॲक्शन आणि स्थिर गती नियमन यांच्यातील विरोधाभास उत्तम प्रकारे सोडवते, उच्च-फ्रिक्वेंसी, हाय-स्पीड आणि कमी-आवाजयुक्त वायवीय ऑटोमेशन परिस्थितींसाठी मुख्य पसंतीचे व्हॉल्व्ह म्हणून काम करते, मूळ SMC ASV मालिकेसह पूर्णपणे अदलाबदल करता येते.


2. मुख्य कार्य तत्त्व आणि कार्ये

     • इनटेक स्ट्रोक (IN → आउट / सिलेंडर विस्तार): अंतर्गत चेक व्हॉल्व्ह शून्य प्रवाह प्रतिरोधासह पूर्णपणे उघडतो, मोठ्या प्रवाहाच्या सरळ-माध्यमातून हवेचे सेवन लक्षात घेऊन. हे सिलेंडरच्या विस्ताराची गती मोठ्या प्रमाणात सुधारते आणि उच्च-गती जलद क्रिया आवश्यकता पूर्ण करते.

     • एक्झॉस्ट स्ट्रोक (आउट → EXH / सिलेंडर मागे घेणे): चेक व्हॉल्व्ह आपोआप बंद होतो. एक्झॉस्ट हवा स्टेपलेस स्पीड ऍडजस्टमेंटसाठी अचूक सुई वाल्व थ्रॉटलिंगमधून जाते, तर अंगभूत सायलेन्सर एक्झॉस्ट आवाज काढून टाकतो. हे समायोज्य मागे घेण्याची गती आणि मूक ऑपरेशन प्राप्त करते.

     • उत्कृष्ट उच्च-प्रवाह कार्यप्रदर्शन: प्रभावी विभागीय प्रवाह क्षेत्र सुमारे आहेसामान्य AS मालिका स्पीड कंट्रोल व्हॉल्व्हच्या 2 पट, हाय-स्पीड सिलेंडर हालचाली आणि उच्च-फ्रिक्वेंसी चक्रीय ऑपरेशनसाठी शक्तिशाली प्रवाह समर्थन प्रदान करते.


3. मॉडेल कोडिंग नियम आणि पॅरामीटर व्याख्या

  ठराविक मॉडेल उदाहरण: ASV310F-01-06A

     • ASV: सायलेन्सर आणि वन-टच फिटिंगसह 4-इन-1 द्रुत एक्झॉस्ट थ्रॉटल व्हॉल्व्हसाठी मालिका कोड

     • आकार कोड (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 पोर्ट वैशिष्ट्यांशी संबंधित

     • F: जलद टयूबिंग इंस्टॉलेशनसाठी वन-टच क्विक कनेक्टरसह सुसज्ज

     • थ्रेड कोड (01/02/03/04): ०१=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • ट्यूब बाह्य व्यास कोड: φ4/φ6/φ8/φ10/φ12 वायवीय नळ्यांशी जुळवून घेण्यायोग्य

     • प्रत्यय व्याख्या: A=पुश-लॉक हँडव्हील;S=थ्रेड प्री-लेपित सीलंट;N= इलेक्ट्रोलेस निकेल प्लेटिंग

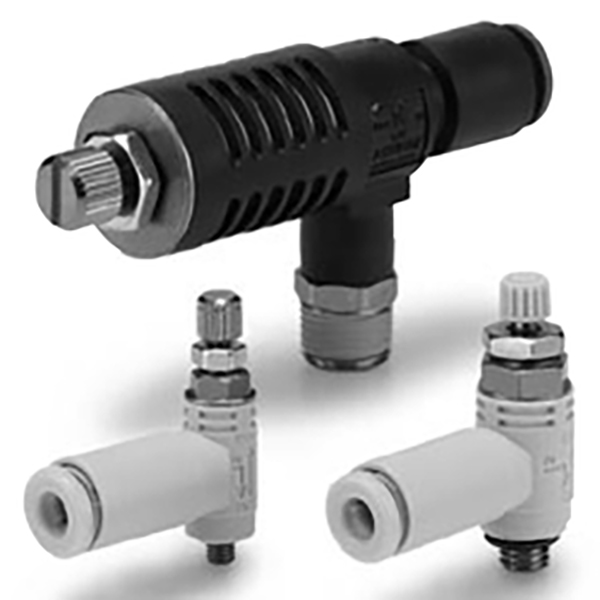

4. दोन संरचनात्मक प्रकार आणि अनुप्रयोग वैशिष्ट्ये

 4.1 कोपर प्रकार (ASV120F / ASV220F)

     • 90° एल्बो स्टीयरिंग स्ट्रक्चर, एएस सीरिज एल्बो स्पीड कंट्रोल व्हॉल्व्हसारखेच स्वरूप, कॉम्पॅक्ट आणि स्पेस-सेव्हिंग.

     • असममित इंटरफेस डिझाइन: एका बाजूला M3/M5 थ्रेड पोर्ट, दुसरी बाजू वन-टच क्विक-फिट पोर्ट.

     • लघु आणि लहान सिलिंडर आणि अरुंद-जागा उपकरण लेआउट परिस्थितीसाठी आदर्श.

  4.2 T-प्रकार स्ट्रेट थ्रू (ASV310F / 410F / 510F)

     • थ्री-पोर्ट स्ट्रेट-थ्रू स्ट्रक्चर: इन थ्रेड एअर इनलेट, आउट क्विक-फिट एअर आउटलेट, EXH बिल्ट-इन सायलेंट एक्झॉस्ट पोर्ट.

     • मोठे प्रभावी प्रवाह क्षेत्र आणि कमी प्रवाह प्रतिरोध, जास्तीत जास्त सिलेंडर ऑपरेटिंग गती.

     • मानक, मध्यम आणि मोठ्या बोअरच्या हाय-स्पीड सिलेंडरसाठी पसंतीची रचना.


5. पूर्ण मालिका मानक तपशील सारणी

मॉडेल

थ्रेड आकार

ट्यूब OD

लागू परिस्थिती

ASV120F-M3-04

M3×0.5

φ4

सूक्ष्म सिलेंडर, अल्ट्रा-स्मॉल अचूक उपकरणे

ASV220F-M5-06

M5×0.8

φ6

लहान सिलेंडर (φ12–φ20)

ASV310F-01-06A

R1/8

φ6

मानक सिलेंडर (φ25–φ40)

ASV410F-02-08A

R1/4

φ8

मध्यम आणि मोठे सिलेंडर (φ50–φ80)

ASV510F-03-10A

R3/8

φ१०

मोठे बोअर सिलिंडर (φ100 आणि वरील)


6. कोर तांत्रिक पॅरामीटर्स आणि मटेरियल कॉन्फिगरेशन

पॅरामीटर आयटम

तपशील

लागू द्रव

स्वच्छ संकुचित हवा

कार्यरत दबाव श्रेणी

0.1–1.0 MPa

पुरावा दाब

1.5 एमपीए

कार्यरत तापमान श्रेणी

-5℃~+60℃ (नॉन-फ्रीझिंग वातावरण)

वाल्व बॉडी मटेरियल

ज्वाला-प्रतिरोधक PBT (UL94 V-0 अग्निरोधक ग्रेड)

कनेक्टर साहित्य

निकेल प्लेटिंगसह पितळ, गंजरोधक आणि टिकाऊ

जबड्यातील पंजा साहित्य

SUS304 स्टेनलेस स्टील, फर्म क्लॅम्पिंग

सुसंगत ट्यूबिंग

PU ट्यूब, नायलॉन ट्यूब, सॉफ्ट नायलॉन ट्यूब, PTFE ट्यूब


7. निवड फरक: ASV विरुद्ध सामान्य AS मालिका स्पीड कंट्रोल व्हॉल्व्ह

तुलना आयटम

ASV मालिका

AS मालिका (सामान्य स्पीड वाल्व)

कार्यात्मक कॉन्फिगरेशन

4-इन-1: द्रुत एक्झॉस्ट + थ्रॉटलिंग + सायलेन्सर + वन-टच फिटिंग

बेसिक 2-इन-1: वन-वे + फक्त थ्रॉटलिंग

प्रवाह क्षमता

AS मालिकेचे 2 पट प्रवाह क्षेत्र, अल्ट्रा-हाय स्पीड

मानक पारंपारिक प्रवाह, सामान्य गती

ऑपरेटिंग आवाज

अंगभूत सायलेन्सर, शांत एक्झॉस्ट

सायलेन्सर नाही, मोठा आवाज

अनुप्रयोग परिस्थिती

उच्च-गती, उच्च-वारंवारता, कमी-आवाज ऑटोमेशन उपकरणे

सामान्य पारंपारिक वायवीय कार्य परिस्थिती

कॉस्ट पोझिशनिंग

उच्च-कार्यक्षमता प्रकार, उच्च खर्च कार्यक्षमता

आर्थिक मूलभूत प्रकार, कमी किंमत


8. व्यावसायिक स्थापना आणि ऑपरेशन मार्गदर्शक तत्त्वे

     • दिशात्मक स्थापना: वाल्व बॉडीवर बाणाच्या चिन्हानुसार काटेकोरपणे स्थापित करा. कनेक्ट करापोर्ट मध्ये सोलनॉइड वाल्व आणिआउट पोर्ट उलटे इंस्टॉलेशन टाळण्यासाठी सिलेंडरकडे असामान्य वेगाचे नियमन होऊ शकते.

     • जलद ट्युबिंग कनेक्शन: वायवीय ट्यूब सपाट कट करा आणि "क्लिक" ध्वनी ऐकू येईपर्यंत एक-टच फिटिंगमध्ये पूर्णपणे घाला, जोपर्यंत मजबूत आणि हवाबंद कनेक्शनची पुष्टी होते.

     • कंपन-प्रूफ लॉकिंग ऑपरेशन: एक्झॉस्ट फ्लो आणि सिलेंडरचा वेग समायोजित करण्यासाठी हँडव्हील फिरवा.लॉक करण्यासाठी हँडव्हील दाबा आणि उपकरणाच्या कंपनामुळे होणारा वेग रोखणे;अनलॉक करण्यासाठी हँडव्हील वर खेचा दुय्यम समायोजनासाठी.


एका वाक्याचा सारांश

     SOLH ASV मालिका ही एक व्यावसायिक 4-इन-1 हाय-स्पीड न्यूमॅटिक कंट्रोल व्हॉल्व्ह आहे जी द्रुत एक्झॉस्ट, एक्झॉस्ट थ्रॉटलिंग, सायलेंट नॉइज रिडक्शन आणि वन-टच फिटिंग एकत्रित करते. दुहेरी प्रवाह क्षेत्र, पुश-लॉक अँटी-व्हायब्रेशन स्ट्रक्चर आणि अग्निरोधक टिकाऊ सामग्रीसह, ते वायवीय सिलेंडरच्या उच्च-गती, उच्च-फ्रिक्वेंसी आणि सायलेंट ऑपरेशनच्या मागण्या पूर्ण करते, सामान्य AS मालिका स्पीड कंट्रोल व्हॉल्व्हसाठी इष्टतम अपग्रेड बदली आहे.
