एमबीबी मालिका मानक सिलेंडर

SOLH MBB लाइटवेट टाय रॉड स्टँडर्ड सिलिंडर हे अपग्रेड केलेले हलके वजनाचे मॉडेल आहे, जे पारंपारिक MB मालिकेपेक्षा 10% हलके आहे आणि आयात केलेल्या टाय रॉड सिलिंडरच्या थेट बदलीसाठी ISO15552 मानकांशी पूर्णपणे सुसंगत आहे. डबल-एंड ॲडजस्टेबल एअर कुशन आणि स्क्वेअर एंड कॅप्स वैशिष्ट्यीकृत, ते उच्च कडकपणा, कमी आवाज आणि स्थिर तेल-मुक्त ऑपरेशन सुनिश्चित करते, मध्यम-लोड आणि उच्च-फ्रिक्वेंसी कार्य परिस्थितीसाठी योग्य आहे. यात बहुविध प्रकार आणि विविध माउंटिंग पर्याय समाविष्ट आहेत, ज्याचा वापर मोठ्या प्रमाणावर संदेशवहन उपकरणे आणि सामान्य ऑटोमेशन मशीनरीमध्ये केला जातो. परिपक्व मोठ्या प्रमाणावर उत्पादन आणि पुरेसा साठा यासह, ते स्थिर बॅच पुरवठा आणि जगभरात निर्यात करण्यास समर्थन देते.

चौकशी पाठवा

उत्पादन वर्णन

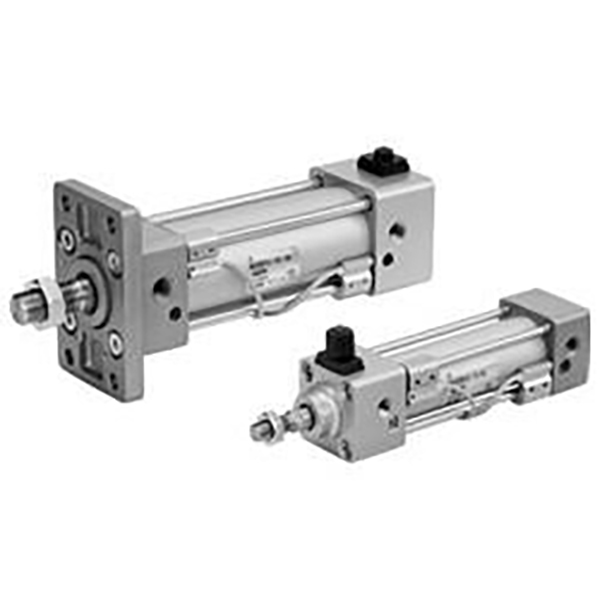

MBB मालिका लाइटवेट टाय रॉड मानक सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH MBB मालिका लाइटवेट टाय रॉड स्टँडर्ड सिलेंडर (MB-Z मालिका), 10% वजन कमी करून पारंपारिक MB मालिकेचा श्रेणीसुधारित उत्तराधिकारी. स्क्वेअर एंड कॅप्स, समायोज्य डबल-एंड एअर कुशन आणि मुबलक माउंटिंग पर्यायांसह सुसज्ज. मध्यम गती, उच्च वारंवारता आणि मध्यम लोड स्थितीसह सामान्य ऑटोमेशन उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जाते. प्रतिष्ठापन परिमाणे ISO 15552 मानकांचे पालन करतात, प्रतिस्पर्धी ब्रँड टाय रॉड सिलिंडरसह अदलाबदल करता येतात.

मुख्य रचना आणि वैशिष्ट्ये

1. रचना: गोल ॲल्युमिनियम बॅरल, अंतर्गत टाय रॉड्स, स्क्वेअर एंड कॅप्स, दोन्ही टोकांना समायोज्य एअर कुशन, उच्च संरचनात्मक कडकपणा.

2. मटेरिअल: हार्ड एनोडाइज्ड ॲल्युमिनियम बॅरल, हाय-स्ट्रेंथ कास्ट एंड कॅप्स, हार्ड क्रोम प्लेटेड पिस्टन रॉड, हाय टेन्साइल टाय रॉड, परिधान-प्रतिरोधक आणि दीर्घ सेवा आयुष्य.

3. ऑपरेशन प्रकार

-- MBB: सिंगल रॉड डबल ॲक्टिंग (बिल्ट-इन मॅग्नेटशिवाय)

-- MDBB: सिंगल रॉड डबल ॲक्टिंग (ऑटो स्विचसाठी अंगभूत चुंबकीय रिंग)

-- MBW/MDBW: डबल रॉड दुहेरी अभिनय, उत्कृष्ट अँटी-टॉर्शन कामगिरी

4. उशी: दोन्ही टोकांना स्वतंत्रपणे समायोजित करण्यायोग्य एअर कुशन, टर्मिनल प्रभाव, कंपन आणि आवाज प्रभावीपणे कमी करते.

5. सेन्सर इन्स्टॉलेशन: M9B/A93/M9BW चुंबकीय ऑटो स्विचसाठी पिस्टनची स्थिती शोधण्यासाठी प्री-मशीन ग्रूव्ह.

6. लाइटवेट अपग्रेड: ऑप्टिमाइझ्ड एंड कॅप भूमिती, जुन्या MB मॉडेलपेक्षा 10% हलकी, सुलभ असेंब्ली आणि वाहतूक.

7. मानक सुसंगतता: ISO 15552 माउंटिंग मानक, थेट क्रॉस-ब्रँड इंटरचेंजेबिलिटी.

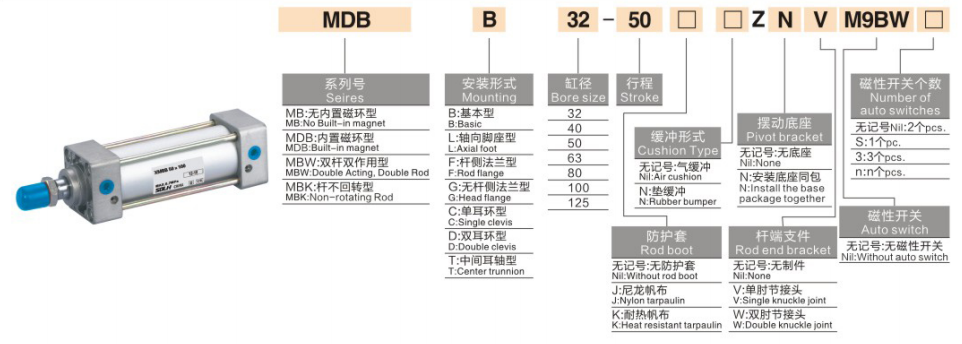

मॉडेल कोडिंग नियम पूर्ण करा

1. मॉडेल उदाहरण: MDBB40-100Z-M9BW

सेगमेंट	कोड	व्याख्या
एमबी / एमडी	चुंबक पर्याय	MB = चुंबक नाही MD = अंगभूत चुंबकीय रिंग
B	मालिका कोड	स्क्वेअर एंड कॅप टाय रॉड मानक सिलेंडर
40	बोर आकार	φ32/40/50/63/80/100/125 मिमी
100	स्ट्रोक लांबी	मानक: 25~1000mm, कमाल सानुकूलित 1500mm
Z	आवृत्ती चिन्ह	नवीन लाइटवेट MB-Z मालिका
M9BW	पर्यायी ऍक्सेसरी	चुंबकीय ऑटो स्विच

2. मानक ऑर्डर उदाहरणे

-- MBB50-200Z: Bore50, stroke200, चुंबकाशिवाय हलके मूलभूत मॉडेल

-- MDBB63-150Z-LB: Bore63, stroke150, अंगभूत चुंबक, फूट माउंटिंग

-- MDBB80-300Z-FA: Bore80, stroke300, रॉड साइड फ्लँज माउंटिंग

मुख्य तांत्रिक तपशील

पॅरामीटर आयटम	तपशील
बोर रेंज	φ32,40,50,63,80,100,125 मिमी
ऑपरेटिंग प्रेशर	0.05~1.0 MPa
पुरावा दाब	1.5 एमपीए
सभोवतालचे तापमान	-10~+70℃; -10~+60℃ चुंबक सुसज्ज मॉडेलसाठी
पिस्टन गती	50~1000 मिमी/से
उशी	दोन्ही टोकांना समायोज्य एअर कुशन
एअर पोर्ट धागा	Rc1/8 (φ32), Rc1/4 (φ40/50), Rc3/8 (φ63), Rc1/2 (φ80/100), Rc3/4 (φ125)
स्नेहन	प्री-ग्रीस केलेले, तेल-मुक्त ऑपरेशन उपलब्ध
स्ट्रोक सहनशीलता	≤250mm:0~+1.0mm; 251~1000mm:0~+1.4mm; 1001~1500mm:0~+1.8mm

सैद्धांतिक थ्रस्ट आणि पुल फोर्स @0.5MPa (सिंगल रॉड, युनिट:N)

1. डबल ॲक्टिंग एमबीबी / एमडीबीबी

बोर (मिमी)	जोर (N)	पुल फोर्स (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

माउंटिंग प्रकार आणि व्युत्पन्न मॉडेल

1. माउंटिंग पर्याय

-- बी मूलभूत प्रकार: छिद्रांद्वारे एंड कॅपद्वारे थेट स्थापना

-- LB फूट माउंट: हेवी लोडसाठी स्थिर क्षैतिज स्थापना

-- FA/FB फ्लँज: उभ्या माउंटिंगसाठी रॉड-साइड/हेड-साइड फ्लँज

-- सी/डी क्लीविस: हिंग्ड स्विंग मोशनसाठी सिंगल/डबल क्लीविस

-- T Trunnion: टर्नओव्हर मेकॅनिझमसाठी मिडल ट्रुनियन माउंट

2. मुख्य व्युत्पन्न मालिका

-- MBB/MDBB/MBW: मानक सिंगल रॉड नॉन-मॅग्नेट/चुंबक आणि डबल रॉड सिलेंडर

-- MBK/MDBK: पिस्टन रॉड वळवण्यापासून रोखण्यासाठी न फिरणारा रॉड सिलिंडर

--XB6 उच्च तापमान प्रकार: कार्यरत श्रेणी -20~+150℃

--XC6 स्टेनलेस स्टील पिस्टन रॉड: सौम्य संक्षारक आणि दमट वातावरणासाठी

3-चरण जलद निवड मार्गदर्शक

1. बोअरची निवड: वास्तविक लोडपासून आवश्यक थ्रस्टची गणना करा, ≥50% सुरक्षितता मार्जिन राखून ठेवा. मध्यम-गती मध्यम-लोड सामान्य ऑटोमेशनसाठी MBB ला प्राधान्य द्या.

2. स्ट्रोक पुष्टीकरण: प्रभावी प्रवासासाठी 10~20mm सुरक्षा मार्जिन जोडा. कमाल मानक स्ट्रोक 1000mm, 1500mm पर्यंत सानुकूलित.

3. कॉन्फिगरेशन जुळणी

-- पोझिशन डिटेक्शन: MDBB बिल्ट-इन मॅग्नेट मॉडेल निवडा, M9B/A93 ऑटो स्विचेस जुळवा.

-- माउंटिंग: क्षैतिज हेवी लोडसाठी एलबी फूट माउंट; उभ्या स्थापनेसाठी FA फ्लँजला प्राधान्य दिले जाते.

-- विशेष परिस्थिती: उच्च तापमानासाठी -XB6 निवडा, संक्षारक वातावरणासाठी -XC6 स्टेनलेस रॉड.

एका वाक्याचा सारांश

SOLH MBB लाइटवेट टाय रॉड स्टँडर्ड सिलेंडर ISO15552 चे पालन करते, समायोज्य एअर कुशन आणि एकाधिक माउंटिंग पद्धतींनी सुसज्ज आहे, मध्यम-लोड उच्च-फ्रिक्वेंसी ऑटोमेशन उत्पादन लाइनसाठी आदर्श सामान्य-उद्देश रेखीय ॲक्ट्युएटर.
