ब्रँड: SOLH by Richge Technology | कॅटलॉग आवृत्ती निर्यात करा

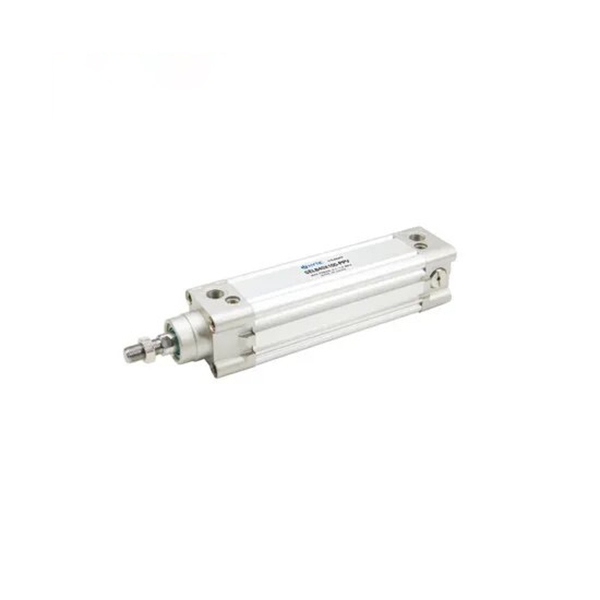

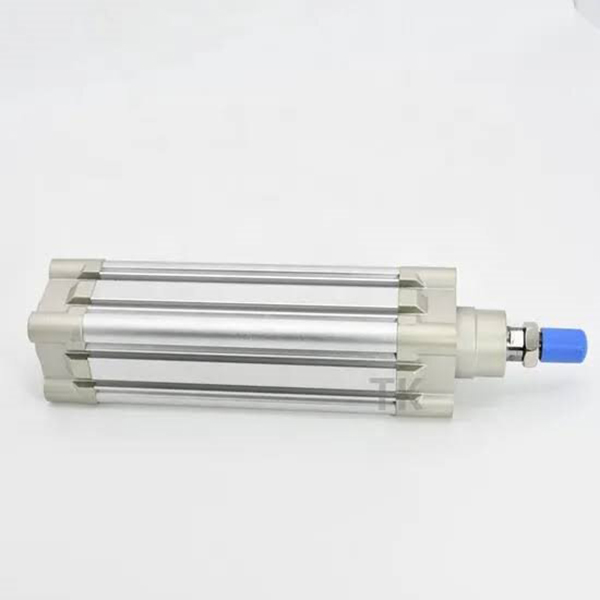

SOLH SE मालिका टाय-रॉड-फ्री स्क्वेअर मानक सिलिंडर ISO 15552 / VDMA 24562 आंतरराष्ट्रीय मानकांचे पालन करते. समायोज्य डबल-एंड एअर कुशन आणि 3-साइड सेन्सर माउंटिंग ग्रूव्हसह एकात्मिक चौरस ॲल्युमिनियम बॅरलचा अवलंब करा. सामान्य ऑटोमेशन, लांब स्ट्रोक, उच्च-फ्रिक्वेंसी सायकलिंग आणि मध्यम-हेवी लोड अनुप्रयोगांसाठी योग्य. SMC CP96S आणि FESTO DNC मालिकेसह थेट यांत्रिक अदलाबदल.
1. रचना: टाय रॉडशिवाय एकात्मिक चौकोनी ॲल्युमिनियम बॅरल, पुढील आणि मागील टोकाशी जुळणारे, दोन्ही टोकांना समायोज्य एअर कुशन, उच्च कडकपणा आणि कॉम्पॅक्ट लेआउट.
2. साहित्य: हार्ड एनोडाइज्ड ॲल्युमिनियम बॅरल, उच्च-शक्तीच्या कास्ट एंड कॅप्स, हार्ड क्रोम प्लेटेड 45# स्टील पिस्टन रॉड, हलके आणि पोशाख-प्रतिरोधक.
3. ऑपरेशन प्रकार
-- SE: सिंगल रॉड दुहेरी अभिनय मानक मॉडेल
-- SED: अँटी-टॉर्शनसाठी डबल रॉड दुहेरी अभिनय
-- SEJ: समायोज्य स्ट्रोकसह डबल रॉड
-- BSE: इंटरमीडिएट पोझिशन होल्डिंगसाठी लॉक करण्यायोग्य सिलिंडर
-- प्रत्यय -एस: चुंबकीय स्विचसाठी अंगभूत चुंबकीय रिंग (-S = चुंबकाशिवाय)
4. सीलिंग: एनबीआर+पीए संमिश्र डबल Y-प्रकार सीलिंग तेल साठवण नुकसान भरपाई, कमी स्टार्टअप दाब आणि दीर्घ सेवा आयुष्यासह.
5. उशी: प्रभाव शोषून घेण्यासाठी, कंपन आणि आवाज कमी करण्यासाठी दोन्ही टोकांना स्वतंत्रपणे समायोजित करता येण्याजोगे हवा उशी.
6. सेन्सर लेआउट: CMSE/DMSE चुंबकीय स्विचेस, लवचिक इंस्टॉलेशन अँगलसाठी तीन-बाजूचे माउंटिंग ग्रूव्ह (वर/डावी/उजवीकडे).
7. अदलाबदली: ISO15552 मानक परिमाण, SMC CP96S आणि FESTO DNC साठी थेट बदल.

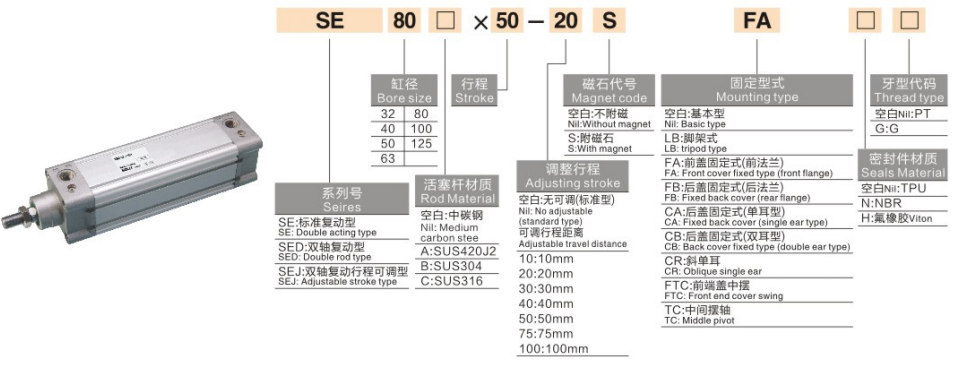

1. मॉडेल उदाहरण: SE50-200-S-FA
|
सेगमेंट |
कोड |
व्याख्या |
| SE |
मालिका कोड |
टाय-रॉड-मुक्त चौरस मानक सिलेंडर |
|
50 |
बोर आकार |
φ32/40/50/63/80/100/125 मिमी |
|
200 |
स्ट्रोक लांबी |
मानक: 25 ~ 1000 मिमी, सानुकूलित कमाल 1800 मिमी |
| -एस |
चुंबक पर्याय |
अंगभूत चुंबकीय रिंग; चुंबक नसलेल्या आवृत्तीसाठी प्रत्यय काढा |
| एफए |
माउंटिंग कोड |
FA=फ्रंट फ्लँज; FB=मागील फ्लँज एलबी = फूट माउंट CA = सिंगल क्लीविस; CB = डबल क्लीविस |
2. मानक ऑर्डर उदाहरणे
-- SE63-150-S-LB: Bore63, stroke150, अंगभूत चुंबक, फूट माउंटिंग
-- SED40-100-FB: Bore40, stroke100, डबल रॉड, रियर फ्लँज माउंटिंग
-- BSE80-300-S: Bore80, stroke300, अंगभूत चुंबकासह लॉक करण्यायोग्य प्रकार
|
पॅरामीटर आयटम |
तपशील |
| बोर रेंज |
φ32,40,50,63,80,100,125 मिमी |
| ऑपरेटिंग प्रेशर |
0.15~1.0 MPa |
| पुरावा दाब |
1.5 एमपीए |
| सभोवतालचे तापमान |
-20~+70℃; चुंबक सुसज्ज: 0~+60℃ |
| पिस्टन गती |
30~800 मिमी/से |
| उशी |
दोन्ही टोकांना समायोज्य एअर कुशन |
| एअर पोर्ट धागा |
M5 (φ32), G1/8 (φ40/50), G1/4 (φ63), G3/8 (φ80/100), G1/2 (φ125) |
| स्नेहन |
पूर्व-ग्रीस केलेले, तेल-मुक्त ऑपरेशन |
| स्ट्रोक सहनशीलता |
≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm |
1. दुहेरी अभिनय एसई सिंगल रॉड
|
बोर (मिमी) |
जोर (N) |
पुल फोर्स (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. माउंटिंग पर्याय
-- मूळ प्रकार: एंड कॅप होलद्वारे थेट स्थापना
-- LB फूट माउंट: क्षैतिज मध्यम-जड लोडसाठी प्राधान्य
-- FA/FB फ्लँज: उभ्या फिक्स्चरच्या स्थापनेसाठी समोर/मागील फ्लँज
-- CA/CB क्लीविस: हिंग्ड स्विंग मोशनसाठी सिंगल/डबल क्लीविस
2. मुख्य व्युत्पन्न मालिका
-- SE / SED / SEJ: सिंगल रॉड, डबल रॉड, समायोज्य स्ट्रोक डबल रॉड
-- BSE: अनियंत्रित इंटरमीडिएट पोझिशन स्टॉपसाठी लॉक करण्यायोग्य सिलेंडर
-- उच्च-तापमान सानुकूलित आवृत्ती: -20~+150℃ साठी विशेष सील
1. बोअरची निवड: आवश्यक थ्रस्टची गणना करा, आरक्षित ≥50% सुरक्षितता मार्जिन; जास्त भार आणि दीर्घ स्ट्रोकसाठी SE ला प्राधान्य द्या.
2. स्ट्रोक पुष्टीकरण: 10~20mm सुरक्षा मार्जिन जोडा; मानक कमाल स्ट्रोक 1000mm, 1800mm पर्यंत सानुकूलित.
3. कॉन्फिगरेशन जुळणी
-- स्थिती अभिप्राय: SE-S चुंबक मॉडेल निवडा, CMSE/DMSE चुंबकीय स्विच जुळवा;
-- माउंटिंग: क्षैतिज लोडसाठी एलबी फूट माउंट, उभ्या स्थापनेसाठी एफए फ्लँज;
-- इंटरमीडिएट लॉकिंग आवश्यकता: BSE लॉक करण्यायोग्य सिलेंडर निवडा.
SOLH SE ISO15552 स्क्वेअर टाय-रॉड-फ्री सिलिंडर थेट FESTO DNC आणि SMC CP96S ची जागा घेऊ शकतो, समायोज्य एअर कुशन आणि मुबलक माउंटिंग फॉर्मसह सुसज्ज, मध्यम-हेवी लोड ऑटोमेशन उपकरणांसाठी परिपूर्ण लाँग-स्ट्रोक लिनियर ॲक्ट्युएटर.
