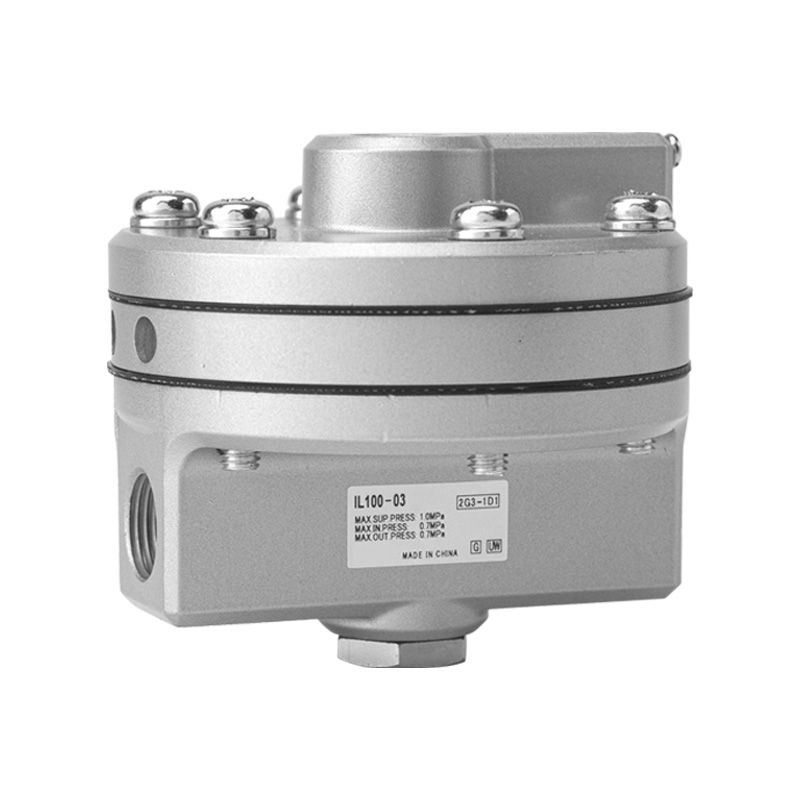

IL100 मालिका 1:1 प्रिसिजन बूस्टर रिले (वायवीय ॲम्प्लीफायर)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन स्थिती

     IL100 मालिका SMC मूळ मॉडेल्ससह पूर्णपणे बदलण्यायोग्य 1:1 अचूक बूस्टर रिले आहे, ज्याला वायवीय सिग्नल ॲम्प्लिफायर किंवा व्हॉल्यूम बूस्टर असेही म्हणतात. त्याचे मुख्य कार्य कमी-प्रवाह नियंत्रण सिग्नलला समान-दाब उच्च-प्रवाह वायु आउटपुटमध्ये रूपांतरित करणे आहे. हे दीर्घ पाइपिंग रन आणि मोठ्या-वॉल्यूम न्यूमॅटिक ॲक्ट्युएटर्समुळे उद्भवलेल्या मंद प्रतिसाद समस्यांचे प्रभावीपणे निराकरण करते, उत्कृष्ट अचूकता, अति-मोठ्या प्रवाह क्षमता आणि अति-जलद प्रतिसाद गती वैशिष्ट्यीकृत करते.

 मुख्य कार्य आणि कार्य तत्त्व

  1. मूलभूत व्याख्या

       अचूक 1:1 प्रेशर ट्रॅकिंगसह वायवीय सिग्नल आणि व्हॉल्यूम ॲम्प्लिफायर (आउटपुट प्रेशर काटेकोरपणे इनपुट सिग्नल प्रेशरच्या बरोबरीचे आहे).

  2. ऑपरेशन लॉजिक

     --SIG (सिग्नल पोर्ट): पोझिशनर्स किंवा प्रेशर रेग्युलेटर्सकडून लो-फ्लो कंट्रोल प्रेशर आउटपुट प्राप्त होते

     --SUP (सप्लाय पोर्ट): मुख्य कॉम्प्रेस्ड एअर सप्लायशी कनेक्ट करा, जास्तीत जास्त पुरवठा दाब 1.0 MPa

     --OUT (आउटपुट पोर्ट): मोठ्या ऍक्च्युएटर चालविण्यासाठी समान दाबाने उच्च-प्रवाह हवा वितरीत करते

     --EXH (एक्झॉस्ट पोर्ट): नियंत्रण सिग्नल दाब कमी झाल्यावर अवशिष्ट हवा वेगाने बाहेर टाकते

 3. मूळ मूल्य

     आउटपुट प्रवाह वाढवताना अचूक सिग्नलचा दाब राखून ठेवा, ॲक्ट्युएटरच्या हालचालीचा वेग वाढवा.

मुख्य मुख्य वैशिष्ट्ये

   1. अति-उच्च प्रवाह आणि झटपट प्रतिसाद

     -- कमाल प्रवाह क्षमता: 0.7 MPa पुरवठा दाब अंतर्गत 6,000 L/min (ANR)

     -- प्रवाह गुणांक Cv = 1.1

     --लांब-अंतराचे पाइपिंग, मोठे बोअर सिलिंडर आणि मोठ्या डायफ्राम ऍक्च्युएटरसाठी योग्य

   2. उच्च-अचूकता 1:1 प्रेशर ट्रॅकिंग

     --रेखीयता त्रुटी ±1% पूर्ण प्रमाणात

     --हिस्टेरेसिस ≤ 1% पूर्ण प्रमाणात

     --शून्य दाब ड्रॉपसह अचूक दाब प्रतिकृती आणि दीर्घकालीन प्रवाह नाही

   3. एकाधिक पोर्ट थ्रेड पर्याय

     --पोर्ट आकार: 02 (Rc1/4), 03 (Rc3/8)

     --मानक धागा: आरसी; पर्यायी NPT (प्रत्यय N), G समांतर धागा (प्रत्यय F)

     --चार समर्पित पोर्ट: SIG सिग्नल, SUP सप्लाय, आउट आउटपुट, EXH एक्झॉस्ट

   4. विस्तृत तापमान आणि विशेष कस्टम आवृत्त्या

     --मानक मॉडेल: -5 ~ +60℃

     --कमी तापमान L आवृत्ती: -30 ~ +60℃

     --उच्च तापमान टी आवृत्ती: -5 ~ +100℃

     --कॉपर-फ्री एस व्हर्जन: सेमीकंडक्टर मॅन्युफॅक्चरिंग आणि उच्च-शुद्धता इनर्ट गॅससह सुसंगत

   5. टिकाऊ कॉम्पॅक्ट स्ट्रक्चर

     --मुख्य भाग: सिल्व्हर अँटी-कॉरोझन पेंट कोटिंगसह ॲल्युमिनियम मिश्र धातु

     --नेट वजन: 0.56 किलो

     --दोन माउंटिंग पद्धती: थेट थ्रेडेड स्थापना; पर्यायी मेटल माउंटिंग ब्रॅकेट (प्रत्यय B)

संपूर्ण तांत्रिक तपशील सारणी

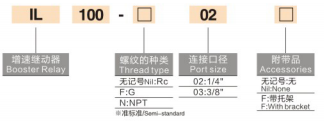

मॉडेल कोड स्पष्टीकरण (IL100-□-□-□-□)

   उदाहरण: IL100-02-N-L-B

     --IL100: बेस मालिका कोड

     --02/03: पोर्ट आकार (1/4" / 3/8")

     --थ्रेड प्रत्यय: N=NPT धागा; प्रत्यय नाही = Rc; F=G धागा

     --विशेष आवृत्ती प्रत्यय: L=low temp; टी = उच्च तापमान; S=तांबे-मुक्त

     --B: माउंटिंग ब्रॅकेटसह सुसज्ज (कोणताही प्रत्यय नाही = ब्रॅकेटशिवाय)

   सामान्य मानक मॉडेल

     --IL100-02: Rc1/4 पोर्ट, मानक तापमान, ब्रॅकेट नाही

     --IL100-03-B: Rc3/8 पोर्ट, मानक तापमान, माउंटिंग ब्रॅकेटसह

     --IL100-N03-L: NPT 3/8 धागा, कमी-तापमान प्रतिरोधक प्रकार

ठराविक अनुप्रयोग परिस्थिती

     --प्रोसेस कंट्रोल व्हॉल्व्ह: वायवीय रेग्युलेटिंग व्हॉल्व्ह आणि डायाफ्राम ॲक्ट्युएटर, ॲक्ट्युएशन स्पीड वाढवण्यासाठी पोझिशनर्ससह जोडलेले

     --लाँग-डिस्टन्स इन्स्ट्रुमेंट एअर पाइपलाइन: ट्रान्समीटर आणि ऍक्च्युएटर्समधील लांब टयूबिंगमुळे होणारा मंद प्रतिसाद काढून टाका

     --मोठ्या आवाजाचे वायवीय सिलिंडर: हेवी-ड्युटी लिफ्टिंग, क्लॅम्पिंग आणि मोठे स्ट्रोक मेकॅनिकल ॲक्ट्युएटर

     --उच्च-परिशुद्धता पोझिशनिंग लूप: अचूक दाब फॉलो-अप आणि जलद प्रतिसाद आवश्यक वायवीय प्रणाली

     --सेमीकंडक्टर आणि उच्च शुद्धता गॅस उपकरणे: स्वच्छ प्रक्रिया वातावरणासाठी कॉपर-फ्री एस प्रकार

एका वाक्याचा सारांश

     SOLH IL100 अदलाबदल करण्यायोग्य बूस्टर रिले 1:1 अचूक दाब ट्रॅकिंग, कमाल 6000 L/min उच्च प्रवाह आणि अल्ट्रा-फास्ट प्रतिसादासह ±1% उच्च रेखीयता प्रदान करते, विशेषत: लांब पाइपिंग आणि मोठ्या-व्हॉल्यूम वायवीय प्रणालींमध्ये स्लो ऍक्च्युएशन लॅग दूर करण्यासाठी डिझाइन केलेले.
