VHK मालिका 2/2 आणि 3/2 वे नॉब मॅन्युअल वाल्व | SMC VHK मालिकेशी सुसंगत फिंगर रोटरी वाल्व

ब्रँड: SOLH by Richge Technology | SMC VHK मूळ मालिकेसाठी पूर्ण बदलण्यायोग्य बदल

1. उत्पादन विहंगावलोकन

     SOLH VHK मालिका एक मिनी नॉब-प्रकार मॅन्युअल कट-ऑफ वाल्व आहेVHK2 2/2 मार्ग आणिVHK3 3/2 मार्ग प्रकार वायवीय सर्किट ऑन-ऑफ नियंत्रण लक्षात घेण्यासाठी ते 90° रोटरी नॉब डिझाइन स्वीकारते. 3/2 वे मॉडेलमध्ये बिल्ट-इन लपविलेले एक्झॉस्ट स्ट्रक्चर आहे जे बंद केल्यावर पोर्ट A वरून आपोआप अवशिष्ट दाब सोडते, बाह्य R एक्झॉस्ट पोर्टची आवश्यकता नसते. अतिरिक्त बेस माउंटिंगशिवाय इनलाइन डायरेक्ट पाइपलाइन इन्स्टॉलेशनसाठी डिझाइन केलेले, हे वायवीय शाखा ट्यूब्ससाठी एक आदर्श मॅन्युअल स्विच, सोलेनोइड व्हॉल्व्हच्या समोर सुरक्षा दाब रिलीफ व्हॉल्व्ह आणि व्हॅक्यूम सर्किट ऑन-ऑफ कंट्रोल म्हणून काम करते. संपूर्ण मालिका डायरेक्ट अदलाबदल करण्यायोग्य बदलण्यासाठी मूळ SMC VHK मालिकेशी पूर्णपणे आयामी आणि कार्यात्मकदृष्ट्या सुसंगत आहे.

  1.1 कोर आयडेंटिफिकेशन आणि ऑपरेशन लॉजिक

     • नॉब कलर मार्किंग: VHK2 2-वे प्रकारासाठी ग्रे नॉब; VHK3 3-वे प्रकारासाठी ब्लू नॉब, व्हिज्युअल द्रुत ओळख साध्य करते

     • तर्कशास्त्र स्विच करा: झडप उघडण्यासाठी घड्याळाच्या उलट दिशेने 90° रोटेशन; वाल्व्ह बंद होण्यासाठी घड्याळाच्या दिशेने 90° रोटेशन, स्पष्ट नॉब पॉइंटर स्थिती संकेतासह

     • सीलिंग रचना: पॉपेट व्हॉल्व्ह सीलिंग डिझाइन अल्ट्रा-लो मायक्रो लीकेजसह उत्कृष्ट हवाबंद कार्यप्रदर्शन देते. अल्ट्रा-लाइट ऑपरेटिंग टॉर्क (0.04~0.14N·m) सहज बोट फिरवण्यास आणि स्विच करण्यास अनुमती देते

2. मॉडेल कोडिंग नियम आणि इंटरफेस तपशील

     कोडिंग लॉजिक: VHK[2/3][A]-[फ्रंट पोर्ट स्पेक]-[मागील पोर्ट स्पेक]

  2.1 मॉडेल व्याख्या

     • VHK2: 2/2 मार्ग सिंगल कट ऑफ प्रकार

     • VHK3: 3/2 मार्ग कट ऑफ + अवशिष्ट दाब आराम प्रकार

     • एक प्रत्यय: नवीन सुधारित अँटी-ड्रॉप नॉब संरचना (सुधारित आवृत्ती); मानक जुन्या आवृत्तीसाठी A नाही

     • आर प्रत्यय: ज्वाला-प्रतिरोधक अग्निरोधक वाल्व शरीर

  2.2 पोर्ट प्रकार कोड व्याख्या

     • एफ कोड: PU नायलॉन होज कनेक्शनसाठी पुश-फिट पोर्ट

     • एस कोड: थ्रेडेड पाइपलाइन कनेक्शनसाठी बाह्य थ्रेड पोर्ट

  2.3 मॉडेल ऍप्लिकेशन उदाहरणे:

     • VHK3A-08F-02S: 3/2 मार्ग अपग्रेड केलेले अँटी-ड्रॉप नॉब वाल्व, पी पोर्ट φ8 पुश-फिट, ए पोर्ट G1/4 बाह्य धागा

     • VHK2-06F-06F: 2/2 मार्ग मानक झडप, ड्युअल-पोर्ट φ6 पुश-फिट सरळ प्रकारातून

  2.4 संपूर्ण मालिका पूर्ण इंटरफेस तपशील सूची

3. मुख्य तांत्रिक मापदंड

4. मुख्य कार्यात्मक भिन्नता (मुख्य निवड मार्गदर्शक)

 4.1 VHK2 2/2 मार्ग (ग्रे नॉब)

     • राज्य उघडा: P⇋A स्थिर हवा पुरवठ्यासाठी पूर्णपणे आयोजित

     • बंद राज्य: P आणि A पोर्ट एक्झॉस्ट फंक्शनशिवाय पूर्णपणे कापले जातात

     • मुख्य अनुप्रयोग: शुद्ध पाइपलाइन ऑन-ऑफ नियंत्रण, व्हॅक्यूम सर्किट होल्डिंग आणि मुख्य एअर सोर्स स्विचसाठी मोठ्या प्रमाणावर वापरले जाते

  4.2 VHK3 3/2 मार्ग (ब्लू नॉब)

     • राज्य उघडा: P→सामान्य उपकरणांच्या ऑपरेशनसाठी हवा सेवन वहन

     • बंद राज्य: P पोर्ट बंद, एक पोर्ट अंगभूत लपविलेल्या चॅनेलद्वारे आपोआप अवशिष्ट दाब संपवतो

     • कोर फायदा: बंद झाल्यानंतर एक-की अवशिष्ट वायू रिकामा करणे, दाबाचे अवशिष्ट धोके दूर करणे आणि सुरक्षित वाल्व वेगळे करणे आणि उपकरणांची देखभाल सुनिश्चित करणे

5. स्ट्रक्चरल कोर फायदे

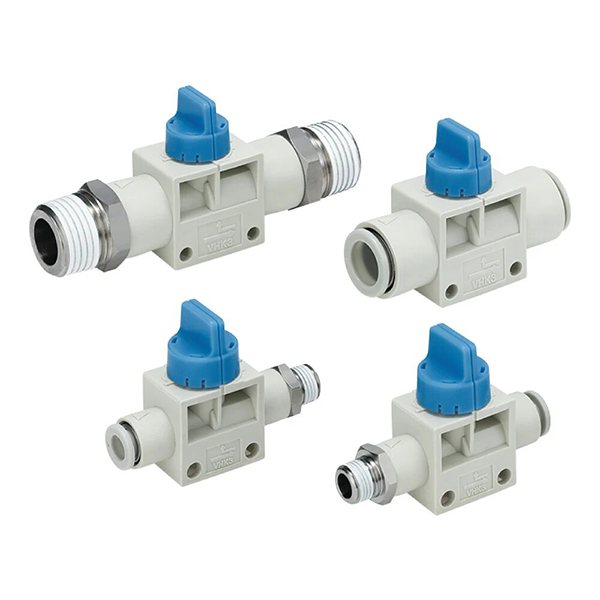

     • चार युनिव्हर्सल पाइपलाइन संयोजन: F-F ड्युअल पुश-फिट, S-S ड्युअल एक्सटर्नल थ्रेड, F-S P-पुश/A-थ्रेड, S-F P-थ्रेड/A-पुश कनेक्शन मोडला सपोर्ट करा, विविध ऑन-साइट पाइपलाइन लेआउट्सशी पूर्णपणे जुळवून घेता येईल.

     • पर्यायी निश्चित कंस: पर्यायी पॅनेल आणि कॅबिनेट निश्चित स्थापना, लवचिक स्थापना पद्धतींसाठी स्नॅप-ऑन माउंटिंग ब्रॅकेटसह सुसज्ज

     • सुधारित VHK-A अँटी-ड्रॉप संरचना: ऑप्टिमाइझ केलेले नॉब अँटी-लूझिंग डिझाइन, उच्च-फ्रिक्वेंसी वारंवार ऑपरेशन दरम्यान नॉब पडणे प्रभावीपणे प्रतिबंधित करते, सेवा स्थिरता सुधारते

     • मिनी कॉम्पॅक्ट आकार: अल्ट्रा-स्मॉल बॉडी डिझाइन, वायर ट्रफ, अरुंद उपकरणांचे अंतर आणि कॉम्पॅक्ट मायक्रो वायवीय सर्किटसाठी पूर्णपणे योग्य

     • उत्कृष्ट सीलिंग कार्यप्रदर्शन: प्रिसिजन पॉपेट सीलिंग स्ट्रक्चर अल्ट्रा-लो मायक्रो लीकेज प्राप्त करते, दीर्घकालीन स्थिर हवाबंद ऑपरेशन सुनिश्चित करते

6. निवड फरक: व्हीएचके नॉब व्हॉल्व्ह विरुद्ध एचएसव्ही हँड स्लाइड व्हॉल्व्ह

7. विशिष्ट अनुप्रयोग परिस्थिती

     • सोलेनोइड वाल्व्ह फ्रंट सेफ्टी प्रेशर रिलीफ: हवेचा स्रोत → VHK3 → सोलेनोइड वाल्व. 3-वे व्हॉल्व्ह बंद केल्यावर वाल्वच्या मागे असलेला अवशिष्ट दाब आपोआप रिकामा करतो, सुरक्षितपणे वेगळे करणे आणि दबाव जोखीम न घेता वायवीय घटकांची देखभाल करणे.

     • व्हॅक्यूम सर्किट ऑन-ऑफ नियंत्रण: सक्शन कप व्हॅक्यूम पाइपलाइनवर VHK2 2-वे व्हॉल्व्ह स्थापित केला जातो, व्हॅक्यूम होल्डिंग प्रभाव टिकवून ठेवण्यासाठी आणि हवा गळतीचे अपयश टाळण्यासाठी शटडाउननंतर व्हॅक्यूम दाब स्थिरपणे कापतो.

     • टूलींग मायक्रो सिलेंडर शाखा स्विच: मायक्रो सिलेंडर एअर सोर्सच्या स्थानिक मॅन्युअल स्टार्ट-स्टॉप कंट्रोलवर लागू, सिंगल इक्विपमेंट डीबगिंग, देखभाल आणि स्वतंत्र सर्किट स्विचिंगसाठी सोयीस्कर.

एका वाक्याचा सारांश

     SOLH VHK मालिका SMC मूळ VHK मालिकेशी पूर्णपणे सुसंगत मिनी 90° रोटरी फिंगर मॅन्युअल व्हॉल्व्ह आहे. 2-वे कट-ऑफ आणि 3-वे रेसिड्यूअल प्रेशर रिलीफ ड्युअल फंक्शन्स, वैविध्यपूर्ण थ्रेड/पुश-फिट इंटरफेस कॉम्बिनेशन आणि अल्ट्रा-लाइट ऑपरेशनसह, हा वायवीय शाखा सर्किट्स, पायलट कंट्रोल आणि व्हॅक्यूम सिस्टम सुरक्षा संरक्षणासाठी इष्टतम मिनी मॅन्युअल स्विच व्हॉल्व्ह आहे.
