वायवीय घटक मालिका

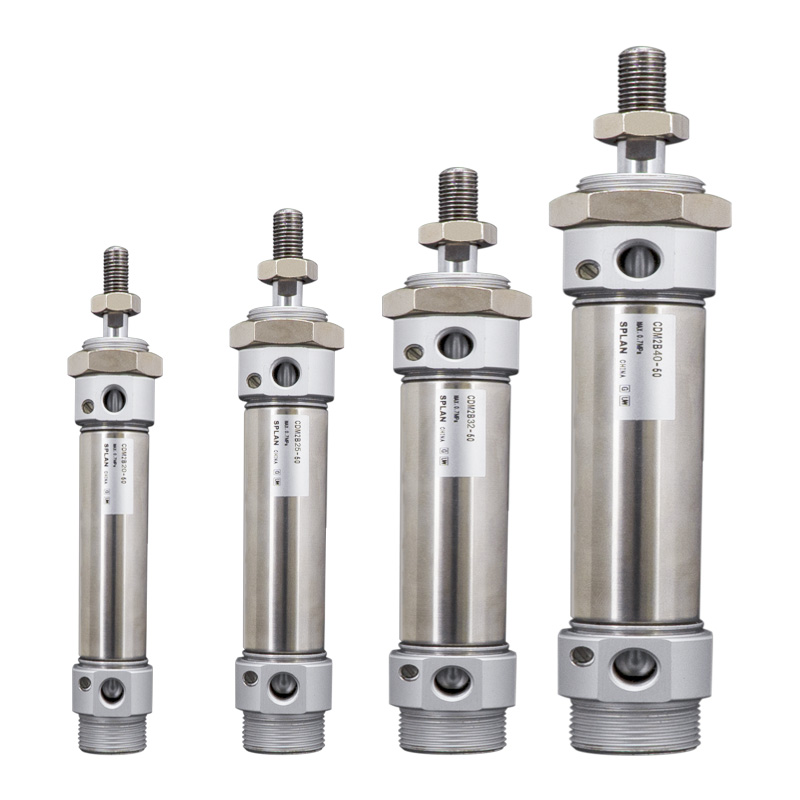

SOLH CM2/CDM2 स्टेनलेस स्टील राउंड न्यूमॅटिक सिलेंडर JIS B 8356 मानकांचे पालन करते आणि SMC CM2 मालिकेसह पूर्णपणे बदलण्यायोग्य आहे, φ20/25/32/40 mm बोर आकारात ऑफर केले जाते. त्याचे आउटपुट थ्रस्ट मायक्रो पेन-टाइप सिलिंडर आणि स्टँडर्ड टाय-रॉड सिलिंडर दरम्यान असते. बॅरल, पिस्टन रॉड आणि एंड कॅप्स 304 स्टेनलेस स्टीलचा अवलंब करतात, गंज प्रतिकार आणि दमट, कमकुवत ऍसिड आणि कमकुवत अल्कली वातावरणास सहनशीलता प्रदान करतात, जे अन्न, औषध आणि इलेक्ट्रॉनिक्स उद्योगांमध्ये स्वच्छ ऑटोमेशन लाइनसाठी योग्य आहेत. प्रकारांच्या संपूर्ण श्रेणीमध्ये CDM2B मानक दुहेरी अभिनय प्रकार, CM2S/CM2T सिंगल ॲक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, CM2W डबल रॉड सिंक्रोनस सिलेंडर आणि CM2K हेक्सागोनल नॉन-रोटेटिंग रॉड सिलेंडर समाविष्ट आहे. CDM2 आवृत्त्यांमध्ये स्थिती ओळखण्यासाठी M9B आणि A93 चुंबकीय स्विचसह अंगभूत चुंबकीय रिंग सुसंगत आहेत. मानक रबर उशी सुसज्ज आहे; प्रत्यय हाय-स्पीड ऑपरेशन अंतर्गत प्रभाव आवाज कमी करण्यासाठी एअर कुशन पर्यायी आहे. कमी-घर्षण सीलिंग 8 दशलक्ष चक्रांहून अधिक सेवा जीवनासह तेल-मुक्त ऑपरेशन सक्षम करते. एकाधिक माउंटिंग शैली समर्थित आहेत: मूलभूत प्रकार, फूट माउंट, फ्लँज, क्लीव्हिस आणि ट्रुनियन माउंट. मध्यम-लोड पुशिंग, लिफ्टिंग, पोझिशनिंग आणि क्लॅम्पिंग कार्यांसाठी मोठ्या प्रमाणावर वापरले जाते. मॉडेल निवडीदरम्यान किमान 50% थ्रस्ट सेफ्टी मार्जिन आरक्षित केले जाईल.

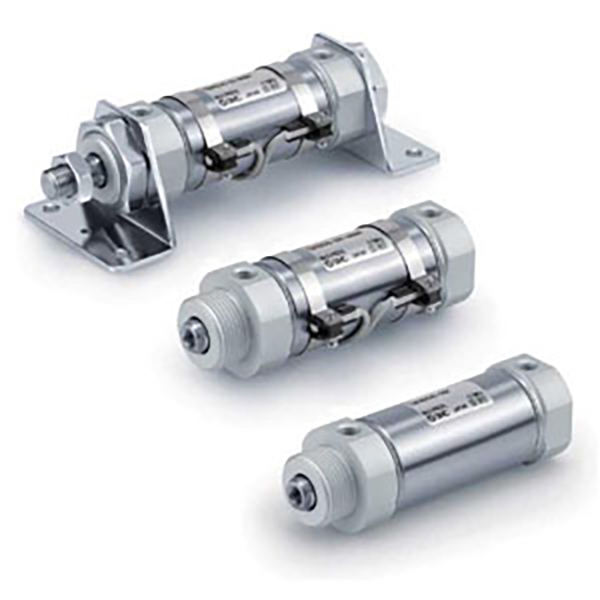

SOLH CM3 शॉर्ट स्टेनलेस स्टील मिनी सिलिंडर हे पारंपारिक CM2 मालिका वायवीय ऍक्च्युएटरसाठी अपग्रेड केलेले कॉम्पॅक्ट रिप्लेसमेंट आहेत. पूर्णपणे 304 स्टेनलेस स्टीलपासून बनवलेले, ते उत्कृष्ट गंज आणि कमकुवत ऍसिड-अल्कली गंज प्रतिरोधक क्षमता प्रदान करतात जे अन्न, औषध आणि स्वच्छ कार्यशाळेच्या वातावरणासाठी योग्य आहेत. ऑप्टिमाइझ केलेली रचना एकूण लांबी 29 मिमी पर्यंत कमी करते आणि वजन 21% कमी करते, अरुंद उपकरणांच्या जागेत लवचिक मल्टी-एंगल इन्स्टॉलेशन सक्षम करण्यासाठी चार-दिशात्मक एअर पोर्टसह जोडलेले असते. दुहेरी-अभिनय, स्प्रिंग सिंगल-ॲक्टिंग, डबल-रॉड आणि अँटी-रोटेशन पिस्टन रॉडसह अनेक प्रकार विविध रेखीय ड्राइव्ह आवश्यकता पूर्ण करतात; CDM3 चुंबकीय आवृत्ती PLC स्वयंचलित इंटरलॉक नियंत्रणासाठी चुंबकीय स्विच सेन्सिंगला समर्थन देते. कमी-घर्षण तेल-मुक्त सीलिंग 8 दशलक्षाहून अधिक स्थिर ऑपरेटिंग चक्र सुनिश्चित करते. आमचा कारखाना मोठ्या प्रमाणावर उत्पादन आणि पुरेशी स्पॉट इन्व्हेंटरी राखतो, वैद्यकीय पॅकेजिंग, इलेक्ट्रॉनिक असेंब्ली आणि फूड प्रोसेसिंग ऑटोमेटेड पोझिशनिंगमध्ये मोठ्या प्रमाणावर लागू होतो.

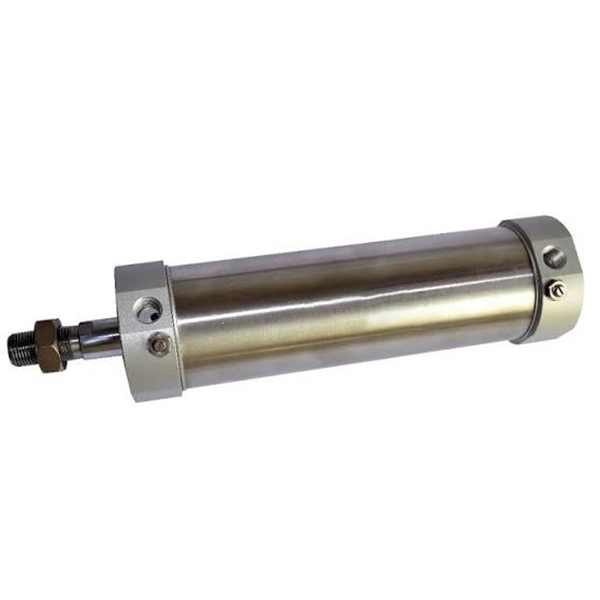

SOLH MG सिरीजचे स्टेनलेस स्टील मिनी न्यूमॅटिक सिलिंडर JIS औद्योगिक मानकांचे पालन करून इंजिनिअर केलेले आहेत, जे SMC CM2 आणि CM3 मालिकेसाठी किफायतशीर पर्याय ऑफर करतात ज्यात डायरेक्ट रिप्लेसमेंट आणि प्रोडक्शन लाईन रेट्रोफिटिंगसाठी पूर्ण डायमेन्शनल इंटरचेंजेबिलिटी आहे. SUS304 स्टेनलेस स्टील बॅरल आणि पिस्टन रॉडसह उच्च-शक्तीच्या ॲल्युमिनियम एंड कॅप्ससह जोडलेले, ते उच्च आर्द्रता, धूळ, कमकुवत ऍसिड आणि कमकुवत अल्कली परिसर, अन्न, फार्मास्युटिकल आणि पॅकेजिंग ऑटोमेशनसाठी उत्तम प्रकारे अनुकूल गंज प्रतिकार देतात. रिव्हेट रोलिंग क्रिमिंग दीर्घकालीन उच्च-फ्रिक्वेंसी रिसिप्रोकेशन दरम्यान उत्कृष्ट अँटी-व्हायब्रेशन स्थिरतेसाठी बॅरल आणि टोपी घट्टपणे सुरक्षित करते. संपूर्ण लाइनअपमध्ये मानक डबल-ॲक्टिंग, स्प्रिंग सिंगल-ॲक्टिंग पॉवर-ऑफ रीसेट प्रकार, सिंक्रोनस डबल-रॉड प्रकार आणि हाय-स्पीड सायकलमध्ये प्रभाव आणि आवाज दाबण्यासाठी मॅन्युअली ॲडजस्टेबल एअर कुशनसह अपग्रेड केलेले मॉडेल समाविष्ट आहेत. बिल्ट-इन ऑइल स्टोरेज ग्रूव्हसह लो-फ्रिक्शन कंपोझिट सीलिंग 8 दशलक्षाहून अधिक कार्य चक्रांसाठी तेल-मुक्त देखभाल-मुक्त ऑपरेशनला समर्थन देते. रिअल-टाइम पोझिशन फीडबॅक आणि पीएलसी ऑटोमेटेड लिंकेज कंट्रोल प्राप्त करण्यासाठी SMC M9B आणि Airtac CS1-G सेन्सर्ससह सुसंगत अंगभूत चुंबकीय रिंगसह प्रत्येक युनिट पूर्व-स्थापित केले जाते. स्थिर मोठ्या प्रमाणावर उत्पादन आणि पुरेशा परदेशातील स्पॉट इन्व्हेंटरीद्वारे समर्थित, हे किफायतशीर सिलिंडर ओलसर आणि हलक्या संक्षारक कार्यशाळेच्या वातावरणात कार्यरत मध्यम-दर्जाच्या स्वयंचलित उपकरणांमध्ये मोठ्या प्रमाणावर तैनात केले जातात.

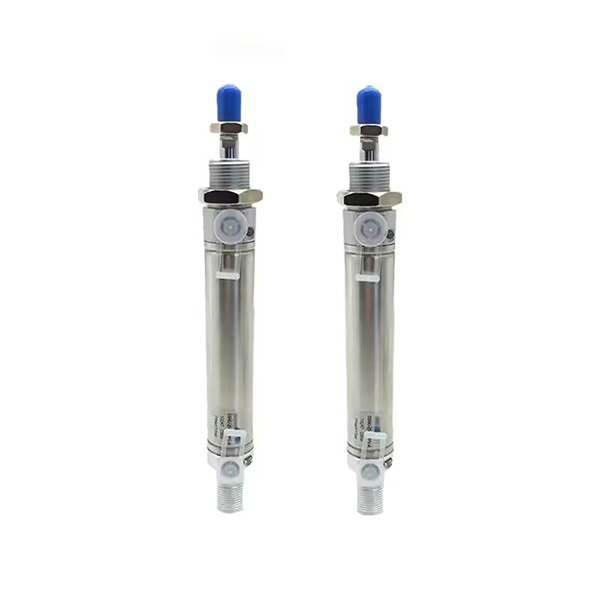

SOLH DSNU स्टेनलेस स्टील मिनी वायवीय सिलिंडर ISO 6432 आणि CETOP RP52P आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करतात, FESTO DSNU मूळ सिलिंडरसह पूर्णपणे बदलण्यायोग्य, थेट ड्रॉप-इन बदलीसाठी SMC CM2 आणि Airtac MG मालिकेशी सुसंगत. SUS304 स्टेनलेस स्टील बॅरल आणि बनावट ॲल्युमिनियम एंड कॅप्ससह पिस्टन रॉडपासून पूर्णपणे तयार केलेले, ते उच्च आर्द्रता, कमकुवत ऍसिड आणि कमकुवत अल्कली वातावरणाचा सामना करण्यासाठी उत्कृष्ट गंज-प्रतिरोधक आणि गंजरोधक क्षमता प्रदान करते, जे अन्न, औषध आणि स्वच्छता-श्रेणी उत्पादनासाठी पूर्णपणे अनुकूल आहे. रोलर क्रिम्ड एंड कॅप कनेक्शन कंपन विरूद्ध मजबूत संरचनात्मक स्थिरता सुनिश्चित करते. हे दुहेरी-अभिनय, स्प्रिंग सिंगल-ॲक्टिंग आणि DSNU-S अल्ट्रा-शॉर्ट कॉम्पॅक्ट आवृत्तीसह विविध प्रकारांना समर्थन देते; पर्यायी PPV ​​स्व-अडॅप्टिव्ह एअर कुशन स्थिर हाय-स्पीड रेसिप्रोकेशनसाठी 0.1~1.0MPa प्रेशर रेंजमध्ये आपोआप डॅम्पिंग समायोजित करते. कमी-घर्षण मिश्रित सीलिंग 8 दशलक्ष चक्रांपेक्षा जास्त सेवा जीवनासह तेल-मुक्त ऑपरेशन सक्षम करते; अंगभूत चुंबकीय रिंग पर्याय PLC पोझिशन फीडबॅकसाठी मुख्य प्रवाहातील चुंबकीय सेन्सरसह कार्य करतो. आम्ही स्थिर मोठ्या प्रमाणावर उत्पादन आणि पुरेशी जागतिक स्पॉट इन्व्हेंटरी राखतो, अन्न प्रक्रिया, वैद्यकीय पॅकेजिंग, इलेक्ट्रॉनिक्स असेंब्ली आणि कठोर-परिस्थिती स्वयंचलित स्टेशनमध्ये मोठ्या प्रमाणावर तैनात केले जाते.

SOLH MA किफायतशीर स्टेनलेस स्टील मिनी वायवीय सिलेंडर बोर आकार φ16/20/25/32/40/50/63 मिमी कव्हर करते आणि उत्कृष्ट किमतीच्या कामगिरीसह SMC CM2/CM3 मालिकेसह अदलाबदल करण्यायोग्य आहे. हे 304 स्टेनलेस स्टील बॅरल आणि पिस्टन रॉड अधिक ॲल्युमिनियम मिश्र धातुच्या शेवटच्या कॅप्सचा अवलंब करते, जे दमट, सौम्य संक्षारक वातावरणासाठी तसेच अन्न, इलेक्ट्रॉनिक्स आणि पॅकेजिंग उद्योगांसाठी स्वच्छ उत्पादन लाइन्ससाठी योग्य गंज प्रतिकार देते. संपूर्ण प्रकारांमध्ये एमए स्टँडर्ड डबल ॲक्टिंग मॉडेल, एमटीए सिंगल ॲक्टिंग स्प्रिंग रिटर्न, एमएसए सिंगल ॲक्टिंग स्प्रिंग एक्स्टेंड, एमएडी डबल रॉड सिंक्रोनस सिलेंडर आणि एमएजे स्ट्रोक ॲडजस्टेबल प्रकार यांचा समावेश आहे. हाय-स्पीड ऑपरेशनसाठी समायोज्य एअर कुशनसह MAC आवृत्ती पर्यायी आहे. सर्व मॉडेल्स बिल्ट-इन मॅग्नेटिक रिंगसह सुसज्ज आहेत, पोझिशन फीडबॅकसाठी CS1-G आणि M9B मॅग्नेटिक स्विचसह सुसंगत आहेत. मानक रबर कुशन पुरवले जाते, आणि पर्यायी समायोज्य एअर कुशन प्रभावीपणे प्रभाव आणि आवाज कमी करते. रोल-क्रिम्प्ड एंड कॅप स्ट्रक्चर स्थिर कामगिरी सुनिश्चित करते आणि 5 दशलक्ष सायकल्सपेक्षा जास्त सेवा आयुष्यासह तेल-मुक्त ऑपरेशन सक्षम करते. विविध उपकरणांच्या मांडणीत बसण्यासाठी दंडगोलाकार टेल, क्लेव्हिस टेल, फ्लँज, फूट ब्रॅकेट आणि डबल क्लेव्हिससह अनेक माउंटिंग ऍक्सेसरीज उपलब्ध आहेत. बजेटच्या मर्यादांसह हलके आणि मध्यम-लोड ऑटोमेशन प्रकल्पांसाठी आदर्श. निवड करताना किमान 50% थ्रस्ट सेफ्टी मार्जिनची शिफारस केली जाते.

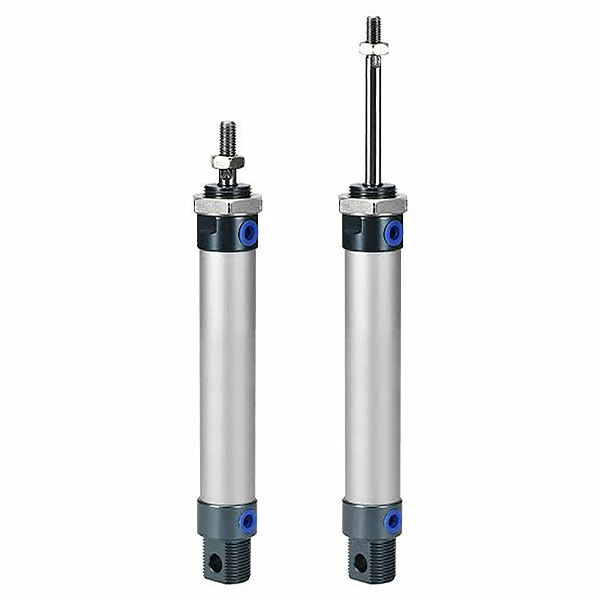

SOLH MAL लाइटवेट ॲल्युमिनियम मिश्र धातुचे मिनी वायवीय सिलिंडर हे लाइट-ड्यूटी ऑटोमेटेड ऍप्लिकेशन्ससाठी डिझाइन केलेले अल्ट्रा-इकॉनॉमिकल कॉम्पॅक्ट ॲक्ट्युएटर आहेत. हार्ड-ॲनोडाइज्ड ॲल्युमिनियम बॅरल आणि अँटी-रस्ट स्टेनलेस स्टील पिस्टन रॉडसह जोडलेल्या एंड कॅप्ससह बांधलेले, हे मॉडेल 15% हलके आणि एकूण लांबीमध्ये सुमारे 10mm कमी आहे पारंपारिक MA मालिका सिलिंडरच्या तुलनेत खरेदी खर्चात मोठ्या प्रमाणात कपात करते. यात MA आणि CM2 सिलिंडरसह उत्कृष्ट मितीय अदलाबदल करण्यायोग्यता आणि कमी किमतीच्या उपकरणे रिट्रोफिट्ससाठी सरळसोपे बदलण्याची क्षमता आहे. ड्युअल-एंड थ्रेड लॉकिंग असेंब्लीचा अवलंब केल्याने सतत ऑपरेशन दरम्यान स्थिर संरचनात्मक कार्यप्रदर्शन सुनिश्चित होते; सुव्यवस्थित गोल शरीर सहजपणे वेगळे करणे, तपासणी आणि देखभाल करण्यास अनुमती देते. विविध लाइट-लोड लिनियर मोशन आवश्यकता पूर्ण करण्यासाठी व्हेरियंटच्या संपूर्ण पोर्टफोलिओमध्ये मानक डबल-ॲक्टिंग, स्प्रिंग सिंगल-ॲक्टिंग पॉवर-ऑफ रीसेट प्रकार, सिंक्रोनस डबल-रॉड युनिट्स आणि स्ट्रोक-ॲडजस्टेबल MALJ आवृत्त्या समाविष्ट आहेत. हाय-स्पीड वारंवार सायकलिंगसाठी पर्यायी ॲडजस्टेबल एअर कुशनसह, मानक रबर बंपर सौम्य धक्का आणि आवाज शोषून घेतात. बिल्ट-इन ऑइल स्टोरेज ग्रूव्ह्ससह लो-फ्रिक्शन कंपोझिट सीलिंग तेल-मुक्त देखभाल-मुक्त ऑपरेशनला समर्थन देते आणि सेवा आयुष्य 5 दशलक्ष चक्रांपर्यंत पोहोचते. एक पर्यायी अंगभूत चुंबकीय रिंग SMC M9B आणि Airtac CS1-G चुंबकीय सेन्सर्ससह रीअल-टाइम पिस्टन पोझिशन फीडबॅक आणि PLC स्वयंचलित लिंकेज नियंत्रण मिळवण्यासाठी अखंडपणे कार्य करते. स्थिर मोठ्या प्रमाणावर उत्पादन आणि जलद ऑर्डर पूर्ण करण्यासाठी समर्थित, हे बजेट-अनुकूल सिलिंडर इलेक्ट्रॉनिक्स असेंब्ली, पॅकेजिंग मशिनरी आणि हलक्या औद्योगिक ऑटोमेशनमध्ये कोरड्या आणि कमी धूळ-कामाच्या वातावरणात मोठ्या प्रमाणावर लागू केले जातात.

SOLH CG1/CDG1 ॲल्युमिनियम लाइटवेट गोल वायवीय सिलेंडर बोर आकार φ20~100 मिमी कव्हर करते आणि SMC CA1 मालिकेसाठी थेट मितीय बदली म्हणून काम करते. एक्सट्रुडेड ॲल्युमिनियम बॅरल आणि एंड कॅप्स आणि हार्ड क्रोम प्लेटेड पिस्टन रॉडसह बांधलेले, ते उत्कृष्ट उष्णता अपव्यय असलेल्या पारंपारिक मानक सिलेंडरपेक्षा 30% हलके आहे. थ्रेड-लॉक एंड कॅप स्ट्रक्चर सुलभपणे वेगळे करणे आणि देखभाल करणे सुलभ करते. 90° अंतराने व्यवस्था केलेले चार-दिशा एअर पोर्ट अत्यंत लवचिक पाइपिंग लेआउट देतात. समृद्ध प्रकारांमध्ये CDG1B मानक दुहेरी अभिनय प्रकार, CG1S/CG1T सिंगल एक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, CG1W ​​डबल रॉड सिंक्रोनस सिलेंडर आणि CG1K हेक्सागोनल नॉन-रोटेटिंग रॉड सिलेंडर यांचा समावेश आहे. CDG1 मॉडेल्स पोझिशन फीडबॅकसाठी M9B/A93 चुंबकीय स्विचसह सुसंगत अंगभूत चुंबकीय रिंगसह सुसज्ज आहेत. मानक रबर उशी सुसज्ज आहे; प्रत्यय हाय-स्पीड ऑपरेशन अंतर्गत प्रभाव आवाज कमी करण्यासाठी एअर कुशन पर्यायी आहे. लो-फ्रिक्शन कंपोझिट सील कमी प्रारंभिक दाब वितरित करते, 8 दशलक्ष चक्रांपेक्षा जास्त सेवा आयुष्यासह तेल-मुक्त ऑपरेशनला समर्थन देते. एकाधिक माउंटिंग शैली उपलब्ध आहेत: मूलभूत प्रकार, फूट माउंट, फ्लँज, क्लीव्हिस आणि ट्रुनियन माउंट. कन्व्हेयर लाइन्स, पॅकेजिंग मशिनरी आणि इलेक्ट्रॉनिक ऑटोमेशन उपकरणांवर लाँग-स्ट्रोक, हलके आणि मध्यम लोड उच्च-फ्रिक्वेंसी रेसिप्रोकेटिंग ऍप्लिकेशन्ससाठी योग्य. निवड करताना किमान 50% थ्रस्ट सेफ्टी मार्जिन राखून ठेवले पाहिजे.

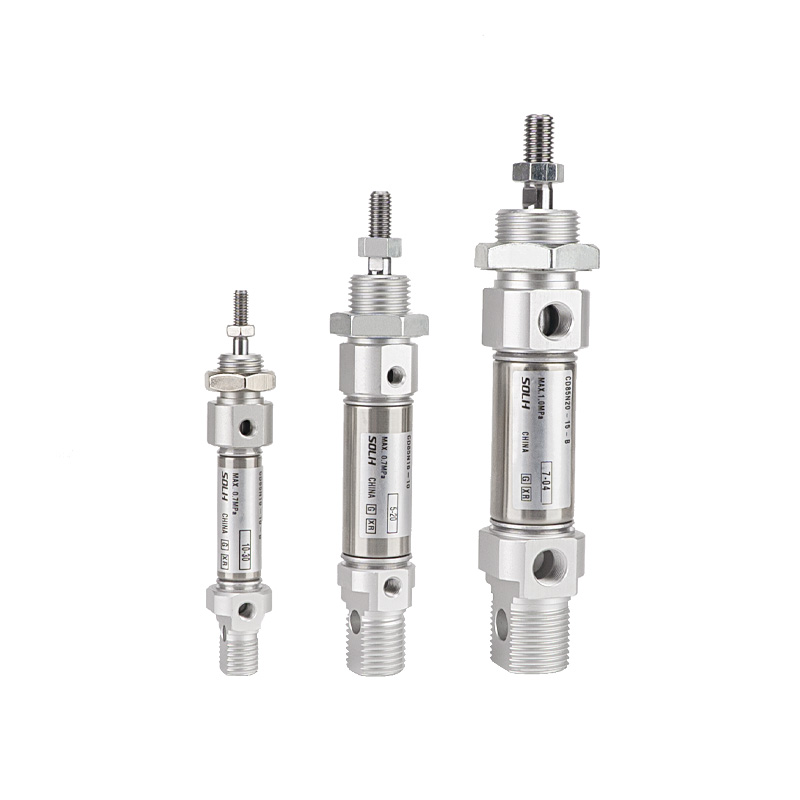

SOLH C85/CD85 स्टेनलेस स्टील मिनी सिलेंडर ISO 6432 आंतरराष्ट्रीय मानकांचे पालन करते आणि समतुल्य SMC मॉडेल्ससह थेट बदलले जाऊ शकते. बोर आकार: φ8/10/12/16/20/25 मिमी. बॅरल आणि पिस्टन रॉड उत्कृष्ट गंज आणि गंज प्रतिरोधक असलेल्या 304 स्टेनलेस स्टीलचे बनलेले आहेत, जे आर्द्र, सौम्य ऍसिड आणि अल्कली वातावरणास लागू होते, तसेच अन्न, औषध आणि इलेक्ट्रॉनिक्स उद्योगांसाठी स्वच्छ उत्पादन लाइन. टाय-रॉड-फ्री क्रिम्ड एंड कॅप स्ट्रक्चरचा अवलंब करून, सिलिंडरमध्ये सडपातळ आणि हलके डिझाइन आहे. संपूर्ण प्रकारांमध्ये मानक डबल ॲक्टिंग, सिंगल ॲक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, डबल रॉड सिंक्रोनस प्रकार आणि C85K स्क्वेअर नॉन-रोटेटिंग रॉड सिलेंडर यांचा समावेश आहे. CD85 आवृत्त्या चुंबकीय स्विचद्वारे स्थिती शोधण्यासाठी अंगभूत चुंबकीय रिंगसह सुसज्ज आहेत. मानक रबर कुशन पुरवले जाते; हाय-स्पीड ऑपरेशन अंतर्गत प्रभाव शोषण्यासाठी φ10~25 मॉडेलसाठी प्रत्यय C एअर कुशन पर्यायी आहे. किमान प्रारंभिक दाब 0.05MPa पर्यंत पोहोचतो, 50 ते 1500 mm/s पर्यंत पिस्टन गतीसह दीर्घकालीन तेल-मुक्त ऑपरेशनला समर्थन देतो, उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक रेसिप्रोकेशनसाठी योग्य आहे. ISO मानक माउंटिंग पर्यायांचे पूर्ण संच उपलब्ध आहेत: इंटिग्रेटेड क्लीव्हिस, फ्लँज, फूट माउंट, ट्रुनियन माउंट आणि बरेच काही. MI आणि MA सिलिंडरच्या तुलनेत, C85 कडे जागतिक स्तरावर मान्यताप्राप्त ISO परिमाणे आहेत, ज्यामुळे परदेशातील बाजारपेठांमध्ये उपकरणे बदलण्याची उत्कृष्ट सोय होते. निवड करताना किमान 50% थ्रस्ट सेफ्टी मार्जिनची शिफारस केली जाते.

SOLH CG3 अल्ट्रा-शॉर्ट लाइटवेट वायवीय सिलिंडर पारंपारिक CG1 मालिका राउंड ॲक्ट्युएटरसाठी अपग्रेड केलेले बदली म्हणून काम करतात. हार्ड क्रोम-प्लेटेड पिस्टन रॉडसह जोडलेल्या उच्च-शक्तीच्या ॲल्युमिनियम मिश्र धातुच्या बॅरल आणि एंड कॅप्ससह तयार केलेली, ही मालिका एकूण वजन 24% कमी करते आणि उल्लेखनीय स्पेस ऑप्टिमायझेशनसाठी एकूण लांबी 51 मिमी पर्यंत कमी करते. φ20mm ते φ100mm या बोर आकारात उपलब्ध, ते कॉम्पॅक्ट मशिनरीमध्ये लवचिक पाइपिंग लेआउट सक्षम करण्यासाठी चार-दिशा एअर पोर्ट व्यवस्थेस समर्थन देते. बहुविध स्ट्रक्चरल व्हेरियंटमध्ये डबल-ॲक्टिंग, स्प्रिंग सिंगल-ॲक्टिंग, डबल-रॉड आणि हेक्सागोनल अँटी-रोटेशन पिस्टन रॉड आवृत्त्यांचा समावेश आहे ज्यामुळे वैविध्यपूर्ण रेखीय ड्राइव्ह मागणी पूर्ण होते. स्टँडर्ड रबर कुशन हलक्या टोकाचा प्रभाव कमी करते, तर पर्यायी एअर बफर 1000mm/s पर्यंत हाय-स्पीड ऑपरेशनसाठी अनुकूल आहे. लो-फ्रिक्शन कंपोझिट सीलिंग 8 दशलक्ष वर्किंग सायकल्सपेक्षा जास्त सेवा आयुष्यासह तेल-मुक्त ऑपरेशन लक्षात घेते; CDG3 मॅग्नेटिक इंटिग्रेटेड मॉडेल्स PLC पोझिशन फीडबॅक आणि ऑटोमॅटिक लिंकेज कंट्रोलसाठी मॅग्नेटिक स्विच इन्स्टॉलेशनला सपोर्ट करतात. आम्ही स्थिर मोठ्या प्रमाणावर उत्पादन आणि पुरेशी स्पॉट इन्व्हेंटरी राखतो, मोठ्या प्रमाणावर पॅकेजिंग उपकरणे, इलेक्ट्रॉनिक असेंबली लाईन्स आणि सामान्य प्रकाश औद्योगिक उच्च-फ्रिक्वेंसी ऑटोमेशनमध्ये उत्कृष्ट खर्च कार्यक्षमतेसह लागू केले जाते.
