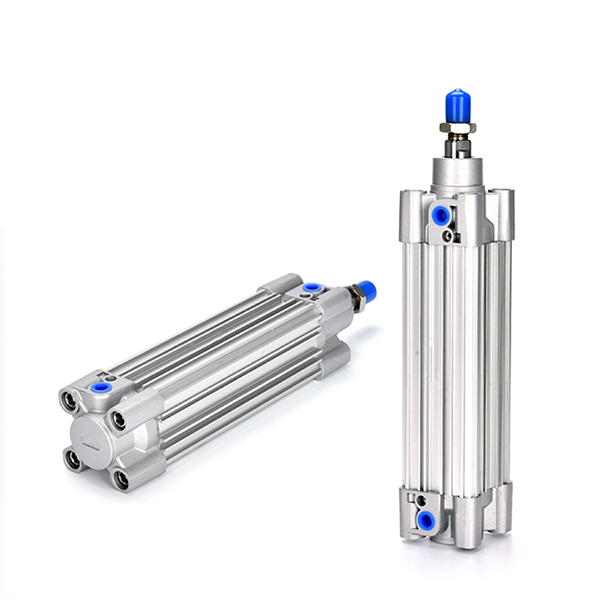

CP96S मालिका मानक सिलेंडर

SOLH CP96S टाय रॉड प्रोफाइल सिलिंडर ISO15552 आणि VDMA24562 मानकांचे पालन करतो, मूळ CP96S मालिकेसह पूर्णपणे बदलण्यायोग्य. समायोज्य एअर कुशन आणि रबर पॅड एकत्र करून ड्युअल बफर सिस्टमसह डिझाइन केलेले, ते 50~1000mm/s वेगाने उच्च-गती आणि उच्च-फ्रिक्वेंसी रेसिप्रोकेशन अंतर्गत कमी आवाज आणि सौम्य प्रभाव प्राप्त करते. अंगभूत टाय-रॉड ॲल्युमिनियम बॅरल उच्च कडकपणा आणि उत्कृष्ट ऑफसेट लोड प्रतिरोधकतेसह पारंपारिक टाय रॉड सिलिंडरपेक्षा 15% हलके आहे. प्रकारांमध्ये सिंगल रॉड मानक प्रकार आणि CP96SD अँटी-टॉर्शन डबल रॉड मॉडेल समाविष्ट आहे. M9B/A93 सेन्सर्ससाठी अंगभूत चुंबकीय रिंग पर्यायी; उच्च तापमान आणि स्टेनलेस स्टील पिस्टन रॉड आवृत्त्या उपलब्ध आहेत. बोर φ32~125mm, 2000mm पर्यंत सानुकूलित स्ट्रोक. जागतिक उपकरणे बदलण्यासाठी मशीन टूल्स आणि हेवी-ड्यूटी पॅकेजिंग ऑटोमेशनवर मोठ्या प्रमाणावर वापरले जाते.

चौकशी पाठवा

उत्पादन वर्णन

CP96S मालिका ISO15552 मानक वायवीय सिलेंडर (ड्युअल हेवी-ड्यूटी कुशन)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH CP96S मालिका टाय रॉड सिलेंडर ISO15552 / VDMA24562 आंतरराष्ट्रीय मानकांचे पालन करते. ड्युअल कुशन सिस्टीम (ॲडजस्टेबल एअर कुशन + रबर बफर पॅड) ने सुसज्ज ॲल्युमिनियम प्रोफाइल बॅरल स्वीकारतो. कमी आवाज, उच्च कडकपणा, हाय-स्पीड, हाय-फ्रिक्वेंसी रेसिप्रोकेटिंग आणि लाँग-स्ट्रोक हेवी-ड्यूटी ऑटोमेशन ऍप्लिकेशन्ससाठी योग्य वैशिष्ट्ये. मूळ CP96S मालिकेसह थेट यांत्रिक अदलाबदल.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

1. रचना: अंगभूत टाय रॉडसह प्रोफाइल बॅरल, पारंपारिक टाय रॉड सिलिंडरपेक्षा 15% हलके. ड्युअल कुशन अंतिम प्रभाव मोठ्या प्रमाणात शोषून घेते आणि ऑपरेशनचा आवाज कमी करते.

2. मटेरिअल: हार्ड एनोडाइज्ड ॲल्युमिनियम बॅरल, हाय-स्ट्रेंथ एंड कॅप्स, हार्ड क्रोम प्लेटेड पिस्टन रॉड. पोशाख-प्रतिरोधक आणि दीर्घ सेवा जीवन.

3. ऑपरेशन प्रकार

-- CP96S: सिंगल रॉड दुहेरी अभिनय मानक मॉडेल

-- CP96SD (प्रत्यय W): डबल रॉड दुहेरी अभिनय, उत्कृष्ट अँटी-टॉर्शन कामगिरी

-- प्रत्यय -एस: चुंबकीय स्विचसाठी अंगभूत चुंबकीय रिंग

4. कुशन सिस्टीम: एअर कुशन + रबर कंपोझिट बफर, 50~1000mm/s हाय-स्पीड सायकलिंगसाठी योग्य.

5. उच्च कडकपणा: अचूक मशीन्ड एंड कॅप्स, लहान पिस्टन रॉड विक्षेपण, मजबूत ऑफसेट लोड प्रतिरोध.

6. सेन्सर ग्रूव्ह: M9B, A93 मालिका चुंबकीय स्विचसाठी राखीव स्लॉट.

7. अदलाबदलीक्षमता: ISO15552 मानक परिमाण, SE, SAI, DNC मालिका ॲक्सेसरीजशी सुसंगत.

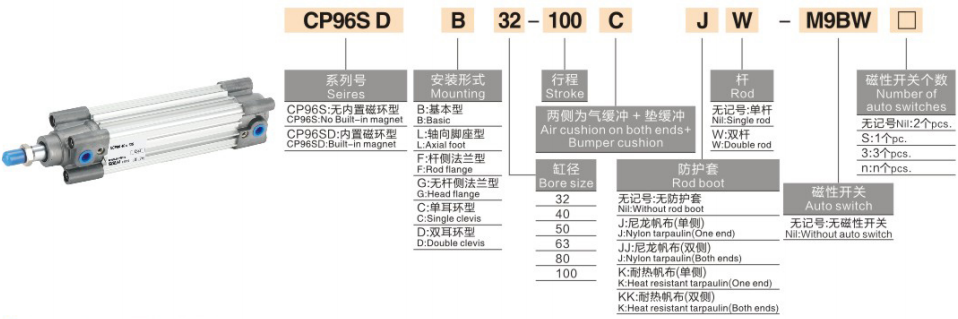

मॉडेल कोडिंग नियम पूर्ण करा

1. मॉडेल उदाहरण: CP96SB40-100W-S

सेगमेंट	कोड	व्याख्या
CP96S	मालिका कोड	ISO15552 टाय रॉड प्रोफाइल सिलेंडर
B	माउंटिंग कोड	बी = मूलभूत; एल = फूट; F=रॉड फ्लँज; G=कॅप फ्लँज; सी = सिंगल क्लीविस; डी = दुहेरी क्लीविस
40	बोर आकार	φ32/40/50/63/80/100/125 मिमी
100	स्ट्रोक लांबी	मानक: 25 ~ 800 मिमी, सानुकूलित कमाल 2000 मिमी
W	डबल रॉड मार्क	सिंगल रॉडसाठी डब्ल्यू काढा
-एस	चुंबक पर्याय	अंगभूत चुंबकीय रिंग

2. मानक ऑर्डर उदाहरणे

-- CP96SB50-200-S: बोर50, स्ट्रोक200, सिंगल रॉड, चुंबकासह मूलभूत प्रकार

-- CP96SF63-150W: Bore63, stroke150, डबल रॉड, रॉड साइड फ्लँज माउंट

मुख्य तांत्रिक तपशील

पॅरामीटर आयटम	तपशील
बोर रेंज	φ32,40,50,63,80,100,125 मिमी
ऑपरेटिंग प्रेशर	0.05~1.0 MPa
पुरावा दाब	1.5 एमपीए
सभोवतालचे तापमान	-20~+70℃; चुंबक सुसज्ज: -10~+60℃
पिस्टन गती	50~1000 मिमी/से
उशी	दोन्ही टोकांना समायोज्य एअर कुशन + रबर पॅड
एअर पोर्ट धागा	G1/8 ~ G3/4 बोअरवर अवलंबून असते
स्नेहन	पूर्व-ग्रीस केलेले, तेल-मुक्त ऑपरेशन
स्ट्रोक सहनशीलता	≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm

सैद्धांतिक थ्रस्ट आणि पुल फोर्स @0.5MPa (सिंगल रॉड, युनिट:N)

बोर (मिमी)	जोर (N)	पुल फोर्स (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

माउंटिंग प्रकार आणि व्युत्पन्न मॉडेल

1. माउंटिंग पर्याय

-- बेसिक, फूट माउंट, फ्रंट/रियर फ्लँज, सिंगल/डबल क्लीव्हिस.

2. मुख्य व्युत्पन्न मालिका

-- CP96S / CP96SD: सिंगल रॉड आणि डबल रॉड मॉडेल

-- CP96SK: उच्च तापमान सानुकूलित सिलेंडर

-- CP96SR: हलक्या गंज वातावरणासाठी स्टेनलेस स्टील पिस्टन रॉड

3-चरण जलद निवड मार्गदर्शक

1. बोअरची निवड: आवश्यक थ्रस्टची गणना करा, आरक्षित ≥50% सुरक्षितता मार्जिन; उच्च गती आणि कमी आवाजाच्या मागणीसाठी CP96S ला प्राधान्य द्या.

2. स्ट्रोक पुष्टीकरण: 10~20mm सुरक्षा मार्जिन जोडा; कमाल मानक स्ट्रोक 800 मिमी, 2000 मिमी पर्यंत सानुकूलित.

3. कॉन्फिगरेशन जुळणी

-- स्थिती अभिप्राय: M9B/A93 चुंबकीय स्विचसह -S चुंबक मॉडेल निवडा;

-- माउंटिंग: क्षैतिज हेवी लोडसाठी एल फूट माउंट; उभ्या स्थापनेसाठी एफ फ्लँज;

-- विशेष वातावरण: उच्च तापमानासाठी CP96SK, संक्षारक स्थितीसाठी CP96SR निवडा.

एका वाक्याचा सारांश

SOLH CP96S ISO15552 टाय रॉड सिलिंडर ड्युअल एअर आणि रबर कुशन, हाय स्पीड कमी आवाज, मजबूत अँटी-ऑफसेट लोड क्षमता, उच्च-फ्रिक्वेंसी निर्यात ऑटोमेशन उपकरणांसाठी आदर्श हेवी-ड्यूटी लिनियर ॲक्ट्युएटर.
