si मालिका मानक सिलेंडर

SOLH SI मालिका टाय-रॉड-फ्री प्रोफाईल न्यूमॅटिक सिलिंडर ISO 15552 (पूर्वीचे ISO 6431) आणि VDMA 24562 आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करतात, Festo DNC, SE आणि DSBA मालिका सिलिंडरसह एक किफायतशीर मध्यम-स्तरीय पर्याय म्हणून पूर्णपणे बदलता येतात. उघडलेल्या टाय रॉड्सशिवाय एकात्मिक तारा-आकाराच्या चौकोनी ॲल्युमिनियम मिश्र धातु प्रोफाइलसह तयार केलेले, सिलिंडर बॉडी उत्कृष्ट संरचनात्मक कडकपणा, उत्कृष्ट अँटी-टॉर्शन आणि अँटी-डिफ्लेक्शन कार्यप्रदर्शनासह नीटनेटके, गंज-प्रतिरोधक बाह्य आदर्श स्वयंचलित रेषांवर बाजू-बाय-साइड व्यवस्थेसाठी प्रदान करते. दोन्ही बाजूंनी अंगभूत समर्पित सेन्सर ग्रूव्हज अतिरिक्त माउंटिंग ब्रॅकेटशिवाय AirTAC CMSE, DMSE आणि CS1 चुंबकीय स्विचेस थेट इंस्टॉल करण्यास समर्थन देतात. PPV लवचिक बंपरसह जोडलेल्या मानक ड्युअल-साइड मॅन्युअली ॲडजस्टेबल एअर कुशनसह सुसज्ज, ते प्रभावीपणे जडत्वाचा प्रभाव कमी करते आणि हाय-स्पीड हेवी-ड्युटी रिसिप्रोकेशन दरम्यान आवाज दाबते. प्रीमियम ड्युअल Y-प्रकार भरपाई सीलिंग प्रणाली 0.1 MPa चा अल्ट्रा-कमी प्रारंभिक दाब आणि स्थिर दीर्घकालीन तेल-मुक्त ऑपरेशन सुनिश्चित करते. त्याची हार्ड क्रोम-प्लेटेड 45# स्टील पिस्टन रॉड उत्कृष्ट पोशाख आणि गंज प्रतिरोधक आहे. विविध औद्योगिक गरजा पूर्ण करण्यासाठी सानुकूलित प्रकारांच्या संपूर्ण लाइनअपमध्ये SID डबल सिंक्रोनस रॉड, SIJ स्ट्रोक-ॲडजस्टेबल मॉडेल, SIL पोझिशन-लॉकिंग आवृत्ती, SIF वाल्व-सिलेंडर इंटिग्रेटेड ॲक्ट्युएटर आणि SIQ अँटी-टॉर्शन स्क्वेअर पिस्टन रॉड प्रकार समाविष्ट आहेत. रिअल-टाइम पिस्टन पोझिशन फीडबॅक आणि पीएलसी लिंकेज कंट्रोलसाठी संपूर्ण मालिका पूर्वनिर्धारितपणे अंगभूत चुंबकीय रिंगसह पूर्व-फिट केलेली आहे. युरोपियन-मानक निर्यात मशिनरी, ऑटोमेटेड असेंब्ली, पॅकेजिंग, मटेरियल हँडलिंग आणि मशिन टूल ऑक्झिलरी ड्राईव्हमध्ये मोठ्या प्रमाणावर दत्तक घेतलेले, ते पारंपारिक टाय-रॉड SC सिलेंडर आणि उच्च-किंमतीचे आयातित DNC सिलिंडर बदलण्यासाठी विश्वसनीय कामगिरी आणि स्पर्धात्मक किंमत संतुलित करते.

चौकशी पाठवा

उत्पादन वर्णन

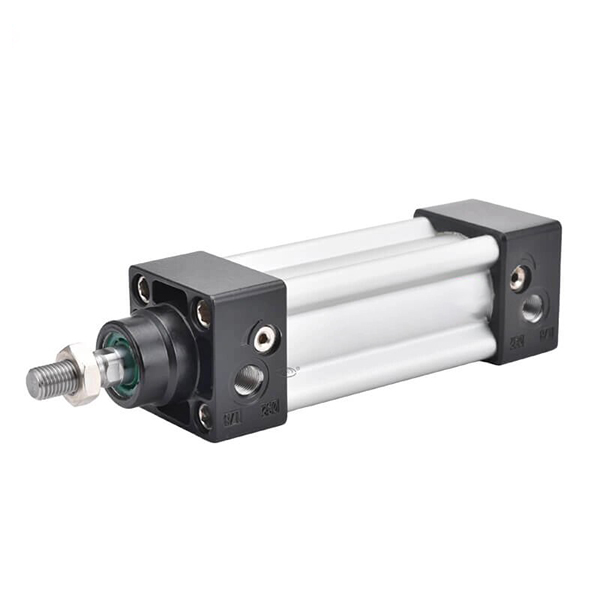

एसआय मालिका टाय-रॉड फ्री प्रोफाइल मानक सिलेंडर | ISO 15552 वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

SOLH SI मालिका एक उच्च-सुस्पष्टता दुहेरी-अभिनय मानक सिलिंडर आहे ज्याचे पूर्णपणे अनुपालन आहेISO 15552 (माजी ISO 6431 / VDMA 24562) आंतरराष्ट्रीय मानके, फेस्टो डीएनसी मालिकेविरुद्ध बेंचमार्क केलेले. टाय-रॉड-फ्री स्टार-आकाराच्या ॲल्युमिनियम प्रोफाइल सिलेंडर ट्यूबचा अवलंब करून, यात कोणतेही उघड नसलेले टाय रॉड, अंगभूत चुंबकीय स्विच ग्रूव्ह, ड्युअल-साइड ॲडजस्टेबल एअर बफर आणि संपूर्ण ISO ऍक्सेसरी सुसंगतता आहे. उत्कृष्ट कडकपणा, अँटी-टॉर्शन कार्यप्रदर्शन, दीर्घ सेवा आयुष्य आणि स्वच्छ स्वरूप, हे पारंपारिक टाय-रॉड एससी सिलिंडर बदलण्यासाठी मुख्य प्रवाहातील मध्यम-श्रेणी ISO मानक सिलिंडर म्हणून काम करते, निर्यात-दर्जाची उपकरणे आणि प्रमाणित स्वयंचलित यंत्रसामग्रीसाठी पूर्णपणे योग्य.

1.1 मानक सुसंगतता

ISO 15552 आणि VDMA 24562 औद्योगिक मानकांशी पूर्णपणे अनुरूप. सर्व माउंटिंग डायमेंशन्स, इंटरफेस आणि ऍक्सेसरीज पूर्णपणे बदलता येण्याजोग्या आहेत जागतिक मुख्य प्रवाहातील ISO सिलिंडर जसे की DNC, SE आणि DSBA, शून्य-फेरफार बदली आणि मानकीकृत बॅच असेंबलीला समर्थन देतात.

1.2 ऑप्टिमाइझ प्रोफाइल स्ट्रक्चर

उघडलेल्या टाय रॉडशिवाय एकात्मिक तारा-आकाराच्या चौरस ॲल्युमिनियम मिश्र धातु प्रोफाइल सिलेंडर ट्यूबचा अवलंब करते. एकूण रचना उच्च कडकपणा, उत्कृष्ट अँटी-टॉर्शन क्षमता, व्यवस्थित आणि गंज-प्रतिरोधक स्वरूप प्रदान करते. दोन्ही बाजूंना आरक्षित मानक चुंबकीय स्विच ग्रूव्ह्स अतिरिक्त कंस शिवाय CMSE, DMSE आणि CS1 मालिका सेन्सर्सची थेट स्थापना करण्यास अनुमती देतात.

1.3 वैविध्यपूर्ण गती आणि कार्यात्मक व्युत्पन्न

• एसआय मानक: सिंगल-रॉड डबल-ॲक्टिंग रेसिप्रोकेटिंग मोशन, बहुतेक स्वयंचलित परिस्थितींसाठी सार्वत्रिक मानक मॉडेल

• एसआयD डबल रॉड: ड्युअल-एंड रॉड आउटपुट, सिंक्रोनस ऑपरेशनची जाणीव आणि वर्धित अँटी-टॉर्शन स्थिरता

• एसआयJ समायोज्य स्ट्रोक: अचूक स्ट्रोक फाइन-ट्यूनिंगसाठी समायोज्य मर्यादा नट्ससह डबल-रॉड रचना

• एसआयL लॉक करण्यायोग्य प्रकार: सुरक्षितता दाब होल्डिंग आणि पोझिशन फिक्सिंगसाठी एंड किंवा अनियंत्रित स्थिती लॉकिंग डिव्हाइससह सुसज्ज

• एसआयएफ वाल्व इंटिग्रेटेड प्रकार: इंटिग्रेटेड 4M सीरीज सोलनॉइड व्हॉल्व्ह, वाल्व्ह-सिलेंडर इंटिग्रेटेड डिझाइन इंस्टॉलेशन स्पेस वाचवण्यासाठी

• एसआयQ अँटी-टॉर्शन प्रकार: अल्ट्रा-हाय अँटी-टॉर्शन पोझिशनिंग अचूकतेसाठी स्क्वेअर पिस्टन रॉड संरचना

1.4 उच्च-कार्यक्षमता बफर प्रणाली

सुसज्ज मानकड्युअल-साइड समायोज्य एअर बफर + PPV लवचिक उशी. बफर स्ट्रोक सिलेंडर बोअरच्या प्रमाणात वाढतो, उच्च-गती आणि हेवी-लोड ऑपरेशन दरम्यान प्रभाव आणि आवाज प्रभावीपणे कमी करतो, स्थिर आणि कमी-कंपन चक्रीय हालचाल सुनिश्चित करतो.

1.5 टिकाऊ सीलिंग आणि सामग्री कॉन्फिगरेशन

अल्ट्रा-कमी प्रारंभिक दाब (0.1MPa), स्थिर तेल-मुक्त ऑपरेशन आणि विस्तारित सेवा आयुष्य वैशिष्ट्यीकृत, ड्युअल Y-आकाराची एक-मार्गी भरपाई सीलिंग रचना स्वीकारते. पिस्टन रॉड हार्ड क्रोम प्लेटिंगसह 45# स्टीलचा बनलेला आहे, उत्कृष्ट पोशाख प्रतिरोध, गंज प्रतिकार आणि संरचनात्मक स्थिरता प्रदान करतो.

1.6 चुंबकीय प्रेरण कॉन्फिगरेशन

बिल्ट-इन मॅग्नेटिक रिंग (-S कॉन्फिगरेशन) ला मानक म्हणून सपोर्ट करते, AirTAC CMSE, DMSE, CS1-B/F/U सिरीज मॅग्नेटिक स्विचेसशी सुसंगत, रिअल-टाइम पिस्टन पोझिशन डिटेक्शन आणि ऑटोमेटेड सिग्नल लिंकेज साध्य करते.

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

1. ठराविक मॉडेल कोड: SI 50×150-S-एफए

कोड विभाग	व्याख्या
एसआय	ISO 15552 मानक दुहेरी-अभिनय सिलेंडर मालिका
50	बोर आकार (मिमी): 32/40/50/63/80/100/125/160/200
150	स्ट्रोकची लांबी (मिमी): 25~2000mm (मानक स्ट्रोक: 25/50/75/100mm, कमाल 2000mm)
-एस	अंगभूत चुंबकीय रिंगसह (मानक कॉन्फिगरेशन; कोणताही कोड नाही = चुंबकीय रिंगशिवाय)
-एफए	माउंटिंग प्रकार: FA=Front Flange, FB=Rear Flange, CA=Single Clevis, CB=Duble Clevis, LB=Foot Bracket, TC=Trunnion, TCM=Magnetic Trunnion

2. व्युत्पन्न मालिका कोड स्पष्टीकरण

• एसआयD: डबल-रॉड डबल-ॲक्टिंग, सिंक्रोनस ऑपरेशन आणि अँटी-टॉर्शन कामगिरीसाठी ड्युअल-एंड रॉड आउटपुट

• एसआयJ: लवचिक स्ट्रोक कॅलिब्रेशनसाठी फाइन-ट्यूनिंग नट्ससह ॲडजस्टेबल स्ट्रोक डबल-रॉड प्रकार

• एसआयL: सुरक्षितता स्थितीसाठी शेवटच्या स्थितीसह लॉक करण्यायोग्य प्रकार किंवा अनियंत्रित स्थिती लॉकिंग

• एसआयF: सोलनॉइड व्हॉल्व्ह इंटिग्रेटेड प्रकार, स्पेस सेव्हिंगसाठी व्हॉल्व्ह-सिलेंडर इंटिग्रेटेड स्ट्रक्चर

3.मानक ऑर्डरचे उदाहरण

SI 63×200-एस: 63 मिमी बोअर, 200 मिमी स्ट्रोक, चुंबकीय रिंगसह, मानक समायोजित करण्यायोग्य एअर बफर

3. मुख्य तांत्रिक मापदंड (मानक प्रकार)

पॅरामीटर आयटम	तपशील
ऑपरेशन मोड	दुहेरी अभिनय (सिंगल रॉड / डबल रॉड ऐच्छिक)
कार्यरत दबाव श्रेणी	0.1~1.0MPa (इष्टतम कामाचा दबाव: 0.5~0.6MPa)
पुरावा दाब	1.5MPa
कार्यरत तापमान	-20℃~80℃
ऑपरेटिंग स्पीड रेंज	30~800mm/s (32~100 बोर); 30~500mm/s (125~200 बोर)
बफर मोड	ड्युअल-साइड समायोज्य एअर बफर + पीपीव्ही लवचिक कुशन (मानक)
पोर्ट थ्रेड	G1/8(32/40), G1/4(50/63), G3/8(80/100), G1/2(125), G3/4(160/200)
पिस्टन रॉड धागा	M10×1.25(32), M12×1.25(40), M16×1.5(50/63), M20×1.5(80/100), M27×2(125), M36×2(160), M45×2(200)
स्नेहन मोड	ऑइल-फ्री ऑपरेशन (फॅक्टरीबाहेर प्री-लुब्रिकेटेड)
स्थापना पद्धत	अनियंत्रित कोन स्थापना, ISO मानक ॲक्सेसरीजसह पूर्णपणे सुसंगत

4. 0.6MPa सैद्धांतिक जोर आणि तणाव चार्ट (सिंगल रॉड, सुरक्षा घटक ≥2)

बोर (मिमी)	जोर (N)	तणाव (N)	क्षैतिज भार (किलो)	अनुलंब भार (किलो)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

5. माउंटिंग ॲक्सेसरीज आणि डेरिव्हेटिव्ह मॉडेल्स

5.1 मानक ISO युनिव्हर्सल माउंटिंग प्रकार (DNC/SE सह पूर्णपणे बदलण्यायोग्य)

• FA/FB: फ्लॅट फिक्स्ड इन्स्टॉलेशनसाठी फ्रंट फ्लँज / रिअर फ्लँज माउंटिंग

• CA/CB: हिंग्ड स्विंग ऑपरेशनसाठी सिंगल क्लीविस / डबल क्लीविस माउंटिंग

• LB: लॅटरल फिक्स्ड इन्स्टॉलेशनसाठी फूट ब्रॅकेट माउंटिंग

• TC/TCM: मिडल स्विंग पोझिशनिंगसाठी ट्रुनिअन / मॅग्नेटिक ट्रुनिअन माउंटिंग

• L: कॉम्पॅक्ट स्पेस लेआउटसाठी साइड माउंटिंग

युनिव्हर्सल ॲक्सेसरीज: I/Y/U/F जॉइंट्स, फ्लोटिंग जॉइंट्स, रॉड एंड बेअरिंग्स, सर्व ISO 15552 मानक सिलिंडरशी पूर्णपणे सुसंगत.

5.2 कोर व्युत्पन्न मालिका फायदे

• एसआयD डबल रॉड: ड्युअल-एंड सिंक्रोनस आउटपुट, वर्धित संरचनात्मक स्थिरता आणि अँटी-डिफ्लेक्शन क्षमता

• एसआयJ समायोज्य स्ट्रोक: चल कार्यरत स्ट्रोक आवश्यकतांशी जुळवून घेण्यासाठी लवचिक स्ट्रोक फाइन-ट्यूनिंग

• एसआयL लॉक करण्यायोग्य प्रकार: पॉवर-ऑफ किंवा लोड बदल अंतर्गत स्थिती विचलन टाळण्यासाठी विश्वसनीय लॉकिंग आणि दाब होल्डिंग

• एसआयएफ वाल्व इंटिग्रेटेड प्रकार: एकात्मिक सोलेनोइड व्हॉल्व्ह डिझाइन, सरलीकृत एअर सर्किट, कमी स्थापना जागा आणि असेंबली खर्च

• एसआयQ अँटी-टॉर्शन प्रकार: उच्च-परिशुद्धता विरोधी टॉर्शन पोझिशनिंगसाठी विशेष चौरस पिस्टन रॉड संरचना

6. ऍप्लिकेशन परिस्थिती आणि निवड तुलना (SI vs SC vs DNC)

6.1 SI मालिकेसाठी प्राधान्य अर्ज परिस्थिती

• निर्यात उपकरणे आणि युरोपियन मानक स्वयंचलित यंत्रसामग्री ज्यांना ISO 15552 इंटरफेस इंटरफेस आवश्यक आहे

• ऑटोमेशन उत्पादन लाइन ज्यांना टाय-रॉड-मुक्त स्वच्छ देखावा आणि साइड-बाय-साइड कॉम्पॅक्ट इंस्टॉलेशन आवश्यक आहे

• डीएनसी सिलिंडरपेक्षा जास्त किमतीच्या कामगिरीसह एससी सिलिंडरपेक्षा जास्त कडकपणा, टॉर्शनविरोधी कार्यप्रदर्शन आणि दीर्घ सेवा आयुष्य आवश्यक असलेल्या कामाच्या परिस्थिती

• युनिव्हर्सल लीनियर पुशिंग, प्रेसिंग, पोझिशनिंग, हँडलिंग, असेंबलिंग, पॅकेजिंग आणि मशीन टूल ऑटोमेशन परिस्थिती

6.2 कोर मॉडेल तुलना

तुलना आयटम	एसआय (टाय-रॉड फ्री ISO सिलेंडर)	SC (टाय-रॉड मानक सिलेंडर)	DNC (इम्पोर्ट ग्रेड ISO सिलेंडर)
रचना	टाय-रॉड फ्री प्रोफाइल सिलेंडर, व्यवस्थित देखावा	उघड टाय रॉड रचना, परंपरागत देखावा	ISO मानक प्रोफाइल रचना
कडकपणा आणि अँटी-टॉर्शन	उच्च कडकपणा, उत्कृष्ट विरोधी टॉर्शन	सामान्य कडकपणा, कमकुवत विरोधी टॉर्शन	अति-उच्च कडकपणा
मानक सुसंगतता	पूर्ण ISO 15552 अदलाबदल करण्यायोग्य	गैर-मानक, खराब सुसंगतता	पूर्ण ISO 15552 अदलाबदल करण्यायोग्य
खर्च कामगिरी	उच्च किमतीची कामगिरी (मध्य-श्रेणी स्थिती)	कमी खर्च, एंट्री-लेव्हल प्रकार	उच्च किंमत, उच्च-अंत आयात प्रकार
सेवा जीवन	दीर्घ सेवा जीवन, स्थिर ऑपरेशन	सामान्य सेवा जीवन	अल्ट्रा-दीर्घ सेवा जीवन

7. 3-चरण द्रुत निवड मार्गदर्शक

१. बोर आकार निवड: वास्तविक क्षैतिज/उभ्या भार आणि जोराच्या मागणीनुसार बोअर व्यास निवडा, 50% पेक्षा कमी सुरक्षितता मार्जिन राखून ठेवा; विक्षिप्त भार आणि कॅन्टिलिव्हर कामाच्या परिस्थितीसाठी 1~2 बोर आकार अपग्रेड करा.

2. स्ट्रोक निवड: प्रत्यक्ष कार्यरत स्ट्रोकच्या आधारावर 20~50mm सुरक्षा मार्जिन जोडा; कमाल कॉन्फिगर करण्यायोग्य स्ट्रोक 2000mm पर्यंत.

3. कार्यात्मक कॉन्फिगरेशन: -S चुंबकीय रिंग + PPV समायोज्य एअर बफरसह मानक कॉन्फिगरेशन; डबल रॉडसाठी SID, समायोज्य स्ट्रोकसाठी SIJ, लॉकिंग फंक्शनसाठी SIL आणि संबंधित माउंटिंग पद्धतींसाठी FA/FB/CA/CB/LB/TC निवडा.

एका वाक्याचा सारांश

SOLH SI मालिका टाय-रॉड-फ्री ISO 15552 मानक सिलिंडरमध्ये प्रोफाइल इंटिग्रेटेड स्ट्रक्चर, उच्च कडकपणा, समायोज्य एअर बफर आणि संपूर्ण सार्वत्रिक अदलाबदली आहे, पारंपारिक SC आणि आयातित DNC सिलिंडरसाठी किफायतशीर मिड-रेंज रिप्लेसमेंट आहे, प्रमाणित आणि निर्यात ऑटो-ग्रेड उपकरणांसाठी मोठ्या प्रमाणावर लागू आहे.
