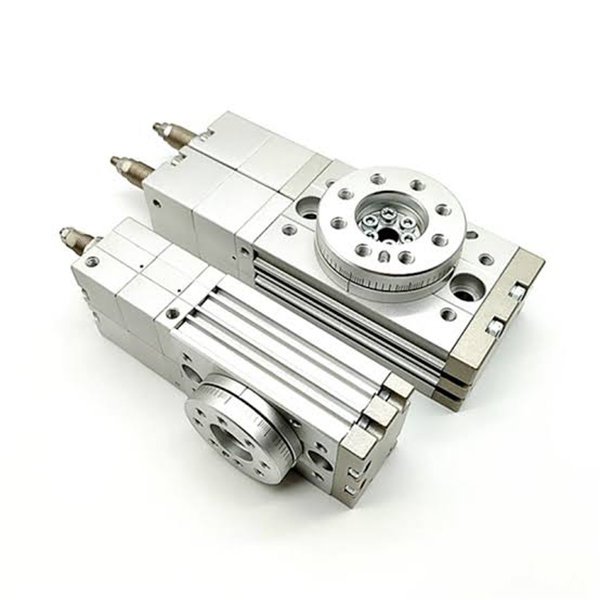

एमएसझेड मालिका थ्री-पोझिशन रोटरी सिलेंडर | रॅक आणि पिनियन वायवीय ॲक्ट्युएटर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि कोर पोझिशनिंग

  SOLH MSZ मालिका एक व्यावसायिक रॅक-अँड-पिनियन रोटरी टेबल सिलेंडर आहे ज्यासाठी खास डिझाइन केलेले आहेतीन-स्थिती स्थिती. यात अद्वितीय डावे/मध्य/उजवे (0° / मिड-स्टॉप / 180°) ट्रिपल स्टॉप फंक्शन आहे, जे पोझिशनिंग पेन पॉइंट सोडवते जे मानक दोन-पोझिशन रोटरी सिलिंडर मिड-स्ट्रोक थांबवू शकत नाहीत. ड्युअल-व्हॉल्व्ह सर्किट कॉन्फिगरेशनशिवाय एकल 5/3-वे मध्यम-दाब सोलेनोइड वाल्वद्वारे नियंत्रित, ते वायवीय प्रणाली लेआउट मोठ्या प्रमाणात सुलभ करते. मधली पोझिशन ±10° फाइन ऍडजस्टमेंटला सपोर्ट करते, तर दोन्ही टोकांना 0~95° कोन ट्यूनिंग जाणवते, ज्यामुळे वर्कपीस डायव्हर्शन, सॉर्टिंग, मल्टी-स्टेशन इंडेक्सिंग आणि अनिवार्य इंटरमीडिएट पोझिशनिंग आवश्यक असलेल्या परिस्थितींसाठी इष्टतम वायवीय उपाय बनते.

  1.1 मालिका द्रुत निवड कोर

कोर उत्पादन स्थिती: 0° (डावीकडे) → मध्य (मध्य) → 180° (उजवीकडे) समायोज्य इंटरमीडिएट पोझिशनसह मल्टी-एंगल लवचिक पोझिशनिंग मागणी पूर्ण करण्यासाठी अचूक तीन-स्टॉप रोटेशन जाणवते.

2. कोर तांत्रिक मापदंड (SOLH मानक)

  2.1 मूलभूत तपशील

     • बोर आकार: 10 / 20 / 30 / 50

     • ऑपरेशन मोड: दुहेरी-अभिनय, ड्युअल-रॅक आणि पिनियन, थ्री-पोझिशन मिड-स्टॉप

     • कामाचा दबाव: 0.2~1.0MPa (रबर बफर प्रकार); 0.2~0.6MPa (हायड्रॉलिक बफर प्रकार)

     • पुरावा दाब: 1.05MPa

     • कार्यरत तापमान: 0℃~60℃ (कोणतेही अतिशीत वातावरण नाही)

     • स्विंग कोन: सिंगल एंडसाठी 0~95°, एकूण समायोज्य कोन 0~190°

     • मिड-स्टॉप समायोजन: मध्यवर्ती स्थितीवर आधारित ±10° फाइन ट्युनिंग

     • स्थिती अचूकता: ±0.02 मिमी (MSZA उच्च-परिशुद्धता प्रकार); ±0.05 मिमी (MSZB मूलभूत प्रकार)

     • स्नेहन मोड: तेल मुक्त स्व-वंगण ऑपरेशन

     • पोर्ट थ्रेड: M5×0.8 (10/20 बोर); M8×1.25 (30/50 बोर)

  2.2 आउटपुट टॉर्क आणि परवानगीयोग्य लोड (0.5MPa)

  2.3 बफर ऊर्जा शोषण क्षमता

3. स्ट्रक्चरल वैशिष्ट्ये आणि थ्री-पोझिशन वर्किंग तत्त्व

  3.1 कोर स्ट्रक्चरल फायदे

     • ड्युअल-रॅक आणि ड्युअल-पिस्टन मिड-स्टॉप स्ट्रक्चर: डबल रॅक ड्रायव्हिंग गियर आणि स्वतंत्र मिडल स्टॉप पिस्टन डिझाइनचा अवलंब करते, बॅकलॅश काढून टाकते आणि थ्री-पोझिशन स्विचिंग दरम्यान स्थिर आणि सातत्यपूर्ण टॉर्क आउटपुट करते.

     • एकात्मिक रोटरी टेबल डिझाइन: थेट वर्कपीस माउंटिंगसाठी पोझिशनिंग पिन होलसह सुसज्ज, उच्च कडकपणा आणि अतिरिक्त फिक्स्चरशिवाय साधी आणि जलद स्थापना वैशिष्ट्यीकृत.

     • मध्यवर्ती पोकळ थ्रू-होल: बिल्ट-इन सेंट्रल थ्रू होल (Ø6~Ø12), एअर पाईप्स आणि इलेक्ट्रिक वायर्स सुबकपणे, एकात्मिक वायरिंग आणि पाइपिंगची जाणीव करून देतात.

     • स्वतंत्र कोन समायोजन: व्यावसायिक ऍडजस्टमेंट बोल्टसह सुसज्ज, डाव्या/उजव्या मर्यादा कोनांच्या स्वतंत्र फाइन ट्यूनिंगला आणि मध्य स्टॉप पोझिशनला समर्थन देत, लवचिक कोन कॅलिब्रेशन लक्षात घेऊन.

     • मानक चुंबकीय स्विच स्लॉट: दोन्ही बाजूंना मानक राखीव खोबणी, D-M9B आणि D-A93 चुंबकीय स्विचशी सुसंगत, स्वयंचलित सिग्नल लिंकेजसाठी डाव्या/मध्य/उजव्या तीन पोझिशन्सची रिअल-टाइम डिटेक्शन ओळखणे.

  3.2 थ्री-पोझिशन कंट्रोल तत्त्व (मुख्य फायदा)

   MSZ मालिका फक्त आवश्यक आहेएक 5/3-वे मध्यम-दाब सोलेनोइड वाल्व थ्री-पोझिशन स्विचिंग लक्षात येण्यासाठी, ड्युअल-व्हॉल्व्ह किंवा कॉम्प्लेक्स एअर सर्किट स्विचिंग आवश्यक नाही, जे सिस्टम संरचना सुलभ करते आणि एकूण उपकरणाची किंमत कमी करते.

     १. डावी स्थिती (0°): सोलनॉइड वाल्व्ह लेफ्ट स्टेशन एअर इनटेक, सिंगल-साइड एअर सप्लाय आणि रिव्हर्स-साइड एक्झॉस्ट, रोटरी टेबलला 0° डाव्या मर्यादेच्या स्थितीत अचूकपणे लॉक करण्यासाठी चालवित आहे.

     2. उजवी स्थिती (180°): सोलेनॉइड व्हॉल्व्ह उजव्या स्थानकावरील हवेचे सेवन, रिव्हर्स एअर सर्किट ॲक्शन, रोटरी टेबल फिरवण्यासाठी आणि 180° उजव्या मर्यादेच्या स्थितीत लॉक करण्यासाठी चालवणे.

     3. मिडल स्टॉप पोझिशन (M): सोलेनॉइड व्हॉल्व्ह मिडल स्टेशन, सिलिंडरच्या दोन्ही बाजूंना एकाच वेळी दाब दिला जातो. रोटरी पिस्टन बल संतुलन राखतो आणि स्वतंत्र मिड-स्टॉप पिस्टन प्रीसेट मिडल पोझिशनवर टेबलला ढकलतो आणि लॉक करतो, स्थिर इंटरमीडिएट पोझिशनिंग लक्षात घेऊन.

4. संपूर्ण मॉडेल नामकरण नियम

  ठराविक मॉडेल कोड: MSZB20-R-M9BL

5. निवड नियम आणि ठराविक अनुप्रयोग

  5.1 निवड प्राधान्य नियम

     १. स्थान मागणी प्रथम: तीन-स्थिती (डावी/मध्य/उजवी) स्टॉप आवश्यक असलेल्या कामकाजाच्या परिस्थितीसाठी MSZ मालिका निवडा; एमएसक्यू/एचआरक्यू टू-पोझिशन रोटरी सिलिंडर लागू नाहीत.

     2. अचूक जुळणी: उच्च-रिपीट पोझिशनिंग परिस्थितींसाठी MSZA उच्च-परिशुद्धता प्रकार निवडा; सामान्य सार्वत्रिक परिस्थितीसाठी किफायतशीर MSZB मूलभूत प्रकार निवडा.

     3. गती आणि लोड जुळणी: हाय-स्पीड, हेवी-लोड आणि उच्च-प्रभाव ऑपरेशनसाठी -R हायड्रॉलिक बफर प्रकार स्वीकारा; कमी-स्पीड लाइट-लोड ऑपरेशनसाठी मानक रबर बफर पुरेसे आहे.

     4. लोड सत्यापन: जॅमिंग आणि पोझिशनिंग विचलन टाळण्यासाठी वास्तविक रेडियल लोड, अक्षीय भार आणि झुकणारा क्षण स्वीकार्य मूल्यांपेक्षा कमी असल्याची काटेकोरपणे खात्री करा.

  5.2 विशिष्ट अनुप्रयोग परिस्थिती

     • वर्कपीस डायव्हर्शन आणि सॉर्टिंग: 0°/90°/180° मल्टी-एंगल स्विचिंगसह मध्यम स्थिती आणि डावी/उजवी सामग्री वितरणाची जाणीव करा.

     • मल्टी-स्टेशन अनुक्रमणिका: स्वयंचलित असेंब्ली, डिटेक्शन आणि प्रोसेस ट्रान्सफर स्टेशनसाठी थ्री-पोझिशन स्विचिंग.

     • वर्कपीस फ्लिप आणि स्टीयरिंग: 0° → मध्य → 180° प्रगतीशील रोटेशनद्वारे स्थिर फ्लिपिंग आणि स्टीयरिंग क्रिया पूर्ण करा.

     • इलेक्ट्रॉनिक आणि पॅकेजिंग ऑटोमेशन: बाटली कॅप घट्ट करणे, चिप पोझिशनिंग, मल्टी-एंगल उत्पादन शोधणे आणि अचूक पॅकेजिंग उपकरणांवर लागू.

6. MSZ वि MSQ कोर फरक तुलना

एका वाक्याचा सारांश

     SOLH MSZ मालिका थ्री-पोझिशन रॅक-अँड-पिनियन रोटरी सिलिंडर स्वयंचलित सॉर्टिंग, इंडेक्सिंग आणि मल्टी-एंगल पोझिशनिंग उपकरणांसाठी व्यावसायिक सानुकूलित समाधान असल्याने सिंगल-व्हॉल्व्ह साध्या नियंत्रणासह, समायोज्य मध्यम कोन आणि उच्च पुनरावृत्ती अचूकतेसह अनन्य डावी/मध्य/उजवी ट्रिपल स्टॉप पोझिशनिंग प्राप्त करते.
