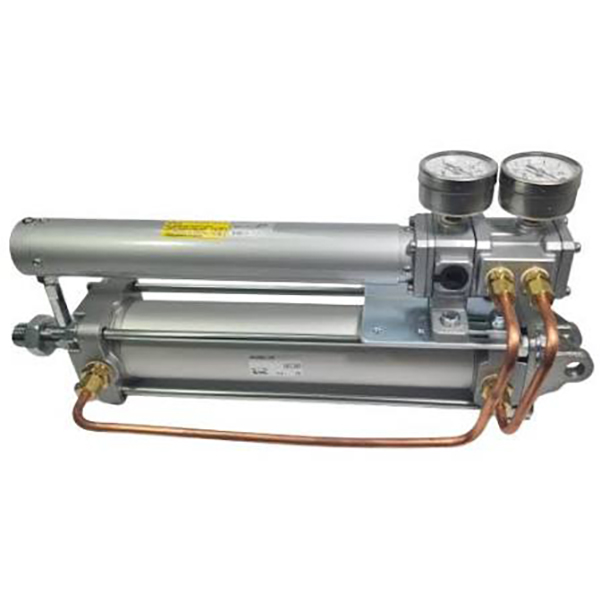

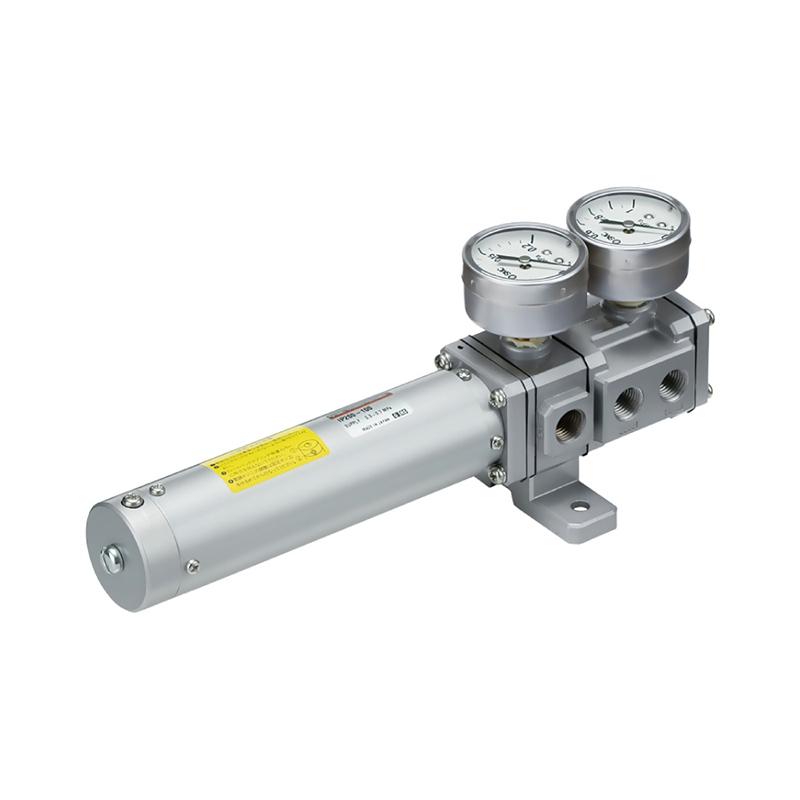

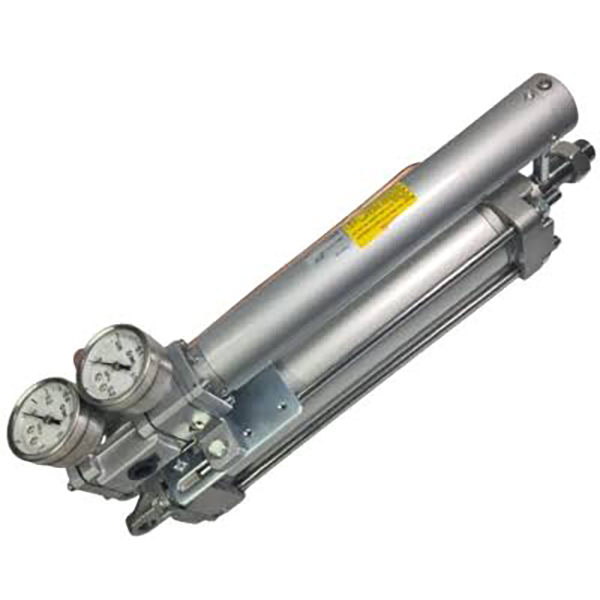

IP200 मालिका वायवीय पायलट सर्वो सिलेंडर पोझिशनर

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     रिचज टेक्नॉलॉजीच्या SOLH ब्रँड अंतर्गत सुरू करण्यात आलेली IP200 मालिका ही वायवीय पायलट सर्वो सिलेंडर पोझिशनर आहे. हे मानक सिलिंडरसाठी उच्च-परिशुद्धता आनुपातिक स्थिती नियंत्रण वितरीत करते, रेखीयरित्या 0.02~0.1MPa वायवीय नियंत्रण सिग्नलला सिलेंडर पिस्टन रॉडच्या अचूक विस्थापनामध्ये रूपांतरित करते. वीज पुरवठ्याशिवाय पूर्णपणे हवेवर चालणारे, हे स्फोट-प्रवण औद्योगिक वातावरणासाठी एक आंतरिक सुरक्षित स्थान समाधान आहे.

मुख्य तांत्रिक तपशील

    1. मूलभूत पॅरामीटर्स

     -- सुसंगत सिलिंडर: बोर ≥ Ø50 मिमी, स्ट्रोक 25~ 300 मिमी (प्रति 1 मिमी वाढीनुसार सानुकूल)

     -- नियंत्रण तत्त्व: बल संतुलन सिद्धांतावर आधारित नोजल-फ्लॅपर सर्वो यंत्रणा

     -- पुरवठा हवेचा दाब (SUP): 0.3~0.7MPa

     -- इनपुट कंट्रोल सिग्नल (IN): मानक 0.02~ 0.1MPa वायवीय सिग्नल

     -- सभोवतालचे आणि मध्यम तापमान: -5℃ ~ +60℃ (मानक आवृत्ती)

     -- पोर्ट थ्रेड: मुख्य पोर्ट Rc1/4; प्रेशर गेज पोर्ट Rc1/8

     -- निव्वळ वजन: अंदाजे 700g (100mm स्ट्रोक मॉडेलवर आधारित) नियंत्रण अचूकता निर्देशांक · संवेदनशीलता: ≤ 0.5% F.S.

     -- रेखीयता: ≤ ±2% F.S.

     -- हिस्टेरेसिस: ≤ 1% F.S.

     -- पुनरावृत्तीक्षमता: ≤ ±1% F.S.2.

बल संतुलन कार्य तत्त्व

     -- सिग्नल इनपुट: वायवीय नियंत्रण सिग्नल पोर्ट IN मध्ये प्रवेश करतो आणि इनपुट डायफ्रामला ढकलतो.

     -- सर्वो ॲम्प्लिफिकेशन: डायाफ्राम विस्थापन बॅक प्रेशर समायोजित करण्यासाठी नोजलच्या विरूद्ध क्लीयरन्स बदलते, एअर सर्किट्स स्विच करण्यासाठी अंतर्गत स्पूल चालवते.

     -- सिलेंडर ऍक्च्युएशन: डबल-ॲक्टिंग सिलिंडर वाढवण्यासाठी किंवा मागे घेण्यासाठी OUT1 / OUT2 पोर्ट्सद्वारे दाबलेले हवेचे आउटपुट.

     -- पोझिशन फीडबॅक: सिलेंडर स्ट्रोक मोशन इनपुट सिग्नलसह बल संतुलन गाठण्यासाठी कनेक्टिंग रॉड आणि फीडबॅक स्प्रिंगद्वारे फीडबॅक डायाफ्राम मागे खेचते; सिलेंडरला लक्ष्य स्थितीत अचूकपणे लॉक करण्यासाठी स्पूल तटस्थ स्थितीत परत येतो.

मॉडेल कोड व्याख्या (IP200-XXX-YY)

     -- IP200: बेस सिरीज कोड

     -- XXX: रेटेड स्ट्रोक (25 / 50 / 100 / 150 / 200 / 250 / 300 मिमी)

     --YY पर्यायी प्रत्यय: प्रत्यय नाही: कार्बन स्टील फीडबॅक स्प्रिंगसह मानक मॉडेल -T: स्टेनलेस स्टील फीडबॅक स्प्रिंगसह सुसज्ज -XN: कमी तापमान आवृत्ती (-30°C ~ +60°C) -XZ: उच्च तापमान आवृत्ती (-5°C ~ +80°C)

उदाहरण: IP200-200-T → 200mm स्ट्रोक, स्टेनलेस स्टील फीडबॅक स्प्रिंग.

पोर्ट व्याख्या

     -- SUP: मुख्य हवा पुरवठा इनपुट (0.3~0.7MPa)

     -- IN: वायवीय नियंत्रण सिग्नल इनपुट (0.02~0.1MPa)

     -- OUT1 / OUT2: दुहेरी अभिनय सिलेंडरसाठी ड्युअल आउटपुट पोर्ट

     -- EX: एक्झॉस्ट पोर्ट

     -- गेज: दाब गेज स्थापनेसाठी समर्पित पोर्ट

मुख्य उत्पादन फायदे

     -- उच्च परिशुद्धता स्फोट-सुरक्षित वायवीय पोझिशनिंग इलेक्ट्रिक सर्वो सिस्टमची तुलनात्मक स्थिती अचूकता; कोणतेही इलेक्ट्रिकल घटक नसलेले पूर्णपणे हवा चालवलेले, ज्वलनशील आणि स्फोटक कार्य झोनसाठी आंतरिकरित्या सुरक्षित.

     -- कॉम्पॅक्ट इंटिग्रेटेड ऑल-इन-वन स्ट्रक्चर इंटिग्रेटेड युनिट डिझाइन स्टँडर्ड सिलिंडरवर थेट माउंट करण्यासाठी, साइटवर स्थापना आणि नियमित देखभाल प्रक्रिया सुलभ करते.

     -- सोयीस्कर कॅलिब्रेशन डिझाइन अंगभूत स्वतंत्र झिरो ऍडजस्टमेंट स्क्रू आणि स्पॅन ऍडजस्टमेंट स्क्रू अतिरिक्त टूल्सशिवाय साइटवरील जलद कॅलिब्रेशनसाठी.

     -- गंज प्रतिरोधी फीडबॅक स्प्रिंगसाठी अनेक मटेरियल पर्याय कार्बन स्टील किंवा स्टेनलेस स्टील वेरिएंटमध्ये आर्द्र, संक्षारक कार्यशाळेच्या वातावरणाशी जुळवून घेण्यासाठी उपलब्ध आहेत.

     -- विस्तृत तापमान श्रेणी कस्टम आवृत्त्या मानक, कमी-तापमान आणि उच्च-तापमान पर्यायी मॉडेल जटिल परिवर्तनीय तापमान औद्योगिक परिस्थिती पूर्ण करण्यासाठी.

ठराविक अनुप्रयोग परिस्थिती

     -- अचूक पोझिशनिंग स्टेशन्स: कटिंग, प्रेस-फिटिंग, कोटिंग आणि स्वयंचलित सामग्री हाताळणी उपकरणे

     -- औद्योगिक प्रक्रिया नियंत्रण: वाल्व उघडण्याचे नियमन, वेब टेंशन नियंत्रण आणि वेब एज सुधार प्रणाली

     -- विशेष कठोर वातावरण: रासायनिक वनस्पती आणि खाण यंत्रसामग्रीसाठी विस्फोट-प्रूफ, डस्टप्रूफ आणि वॉटरप्रूफ उपकरणे

     -- वायवीय सर्वो कोर युनिट: संपूर्ण वायवीय सर्वो पोझिशनिंग सिस्टमचे केंद्रीय नियंत्रण घटक म्हणून काम करते

ऑपरेशन आणि इंस्टॉलेशन मार्गदर्शक तत्त्वे

     -- हवा स्रोत आवश्यकता: पुरवठा हवा कोरडी आणि शुद्ध असणे आवश्यक आहे फिल्टरेशन अचूकता ≤5μm सह नोझल अडथळा आणि स्थितीत बिघाड टाळण्यासाठी.

     -- कॅलिब्रेशन संदर्भ: इष्टतम रेखीय कार्यक्षमतेसाठी 0.5MPa च्या मानक पुरवठा दाबाखाली शून्य आणि स्पॅन समायोजन पूर्ण करा.

     -- माउंटिंग दिशा: कोणत्याही कोनात स्थापना समर्थन; माउंटिंग लेआउट टाळा ज्यामुळे युनिटच्या अंतर्गत असेंब्लीमध्ये घनरूप पाणी जमा होते.

एका वाक्याचा सारांश

     SOLH IP200 फोर्स-बॅलेंस नोजल-फ्लॅपर न्यूमॅटिक सर्वो पोझिशनर रेखीयरीत्या 0.02~0.1MPa एअर सिग्नलला अचूक सिलेंडर विस्थापनात रूपांतरित करते, उच्च स्थान अचूकता, स्फोट-सुरक्षित एअर-ओन्ली ऑपरेशन, शून्य/स्पॅन ॲडजस्टेबल कॅलिब्रेशन आणि मल्टी-टेम्पर युनिट, प्रो-टेम्पर कंट्रोल ऑप्शनसाठी कस्टम पर्याय स्फोट-प्रूफ रासायनिक, खाणकाम आणि अचूक ऑटोमेशन उपकरणे.
